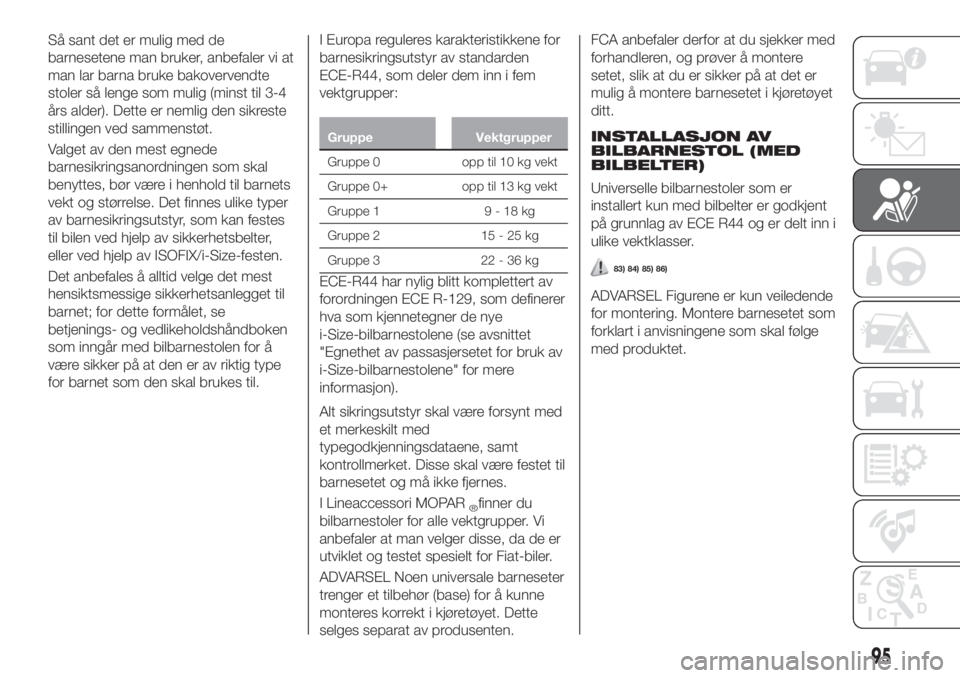

Så sant det er mulig med de
barnesetene man bruker, anbefaler vi at
man lar barna bruke bakovervendte
stoler så lenge som mulig (minst til 3-4
års alder). Dette er nemlig den sikreste
stillingen ved sammenstøt.
Valget av den mest egnede
barnesikringsanordningen som skal
benyttes, bør være i henhold til barnets
vekt og størrelse. Det finnes ulike typer
av barnesikringsutstyr, som kan festes
til bilen ved hjelp av sikkerhetsbelter,
eller ved hjelp av ISOFIX/i-Size-festen.
Det anbefales å alltid velge det mest
hensiktsmessige sikkerhetsanlegget til
barnet; for dette formålet, se
betjenings- og vedlikeholdshåndboken
som inngår med bilbarnestolen for å
være sikker på at den er av riktig type
for barnet som den skal brukes til.I Europa reguleres karakteristikkene for
barnesikringsutstyr av standarden
ECE-R44, som deler dem inn i fem
vektgrupper:
Gruppe Vektgrupper
Gruppe 0 opp til 10 kg vekt
Gruppe 0+ opp til 13 kg vekt
Gruppe 1 9 - 18 kg
Gruppe 2 15 - 25 kg
Gruppe 3 22 - 36 kg
ECE-R44 har nylig blitt komplettert av
forordningen ECE R-129, som definerer
hva som kjennetegner de nye
i-Size-bilbarnestolene (se avsnittet
"Egnethet av passasjersetet for bruk av
i-Size-bilbarnestolene" for mere
informasjon).
Alt sikringsutstyr skal være forsynt med
et merkeskilt med
typegodkjenningsdataene, samt
kontrollmerket. Disse skal være festet til
barnesetet og må ikke fjernes.
I Lineaccessori MOPAR
®finner du
bilbarnestoler for alle vektgrupper. Vi
anbefaler at man velger disse, da de er
utviklet og testet spesielt for Fiat-biler.
ADVARSEL Noen universale barneseter
trenger et tilbehør (base) for å kunne
monteres korrekt i kjøretøyet. Dette
selges separat av produsenten.FCA anbefaler derfor at du sjekker med
forhandleren, og prøver å montere
setet, slik at du er sikker på at det er
mulig å montere barnesetet i kjøretøyet
ditt.
INSTALLASJON AV
BILBARNESTOL (MED
BILBELTER)
Universelle bilbarnestoler som er
installert kun med bilbelter er godkjent
på grunnlag av ECE R44 og er delt inn i
ulike vektklasser.
83) 84) 85) 86)
ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
95

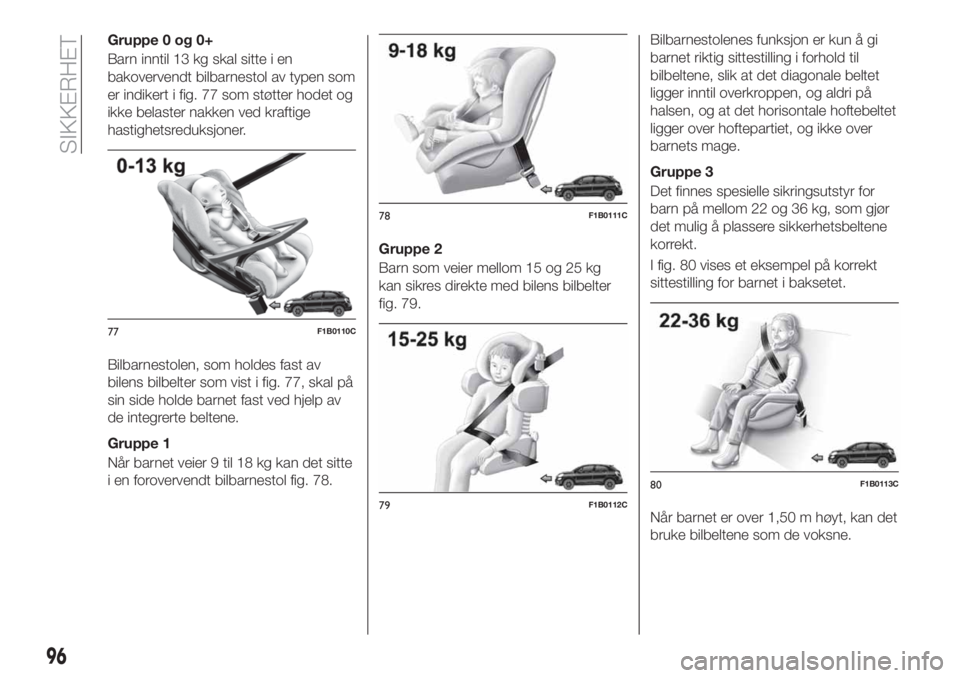

Gruppe 0 og 0+
Barn inntil 13 kg skal sitte i en
bakovervendt bilbarnestol av typen som
er indikert i fig. 77 som støtter hodet og
ikke belaster nakken ved kraftige
hastighetsreduksjoner.
Bilbarnestolen, som holdes fast av
bilens bilbelter som vist i fig. 77, skal på
sin side holde barnet fast ved hjelp av
de integrerte beltene.
Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt bilbarnestol fig. 78.Gruppe 2
Barn som veier mellom 15 og 25 kg
kan sikres direkte med bilens bilbelter
fig. 79.Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.
Gruppe 3
Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.
I fig. 80 vises et eksempel på korrekt
sittestilling for barnet i baksetet.
Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne.
77F1B0110C
78F1B0111C
79F1B0112C
80F1B0113C
96
SIKKERHET

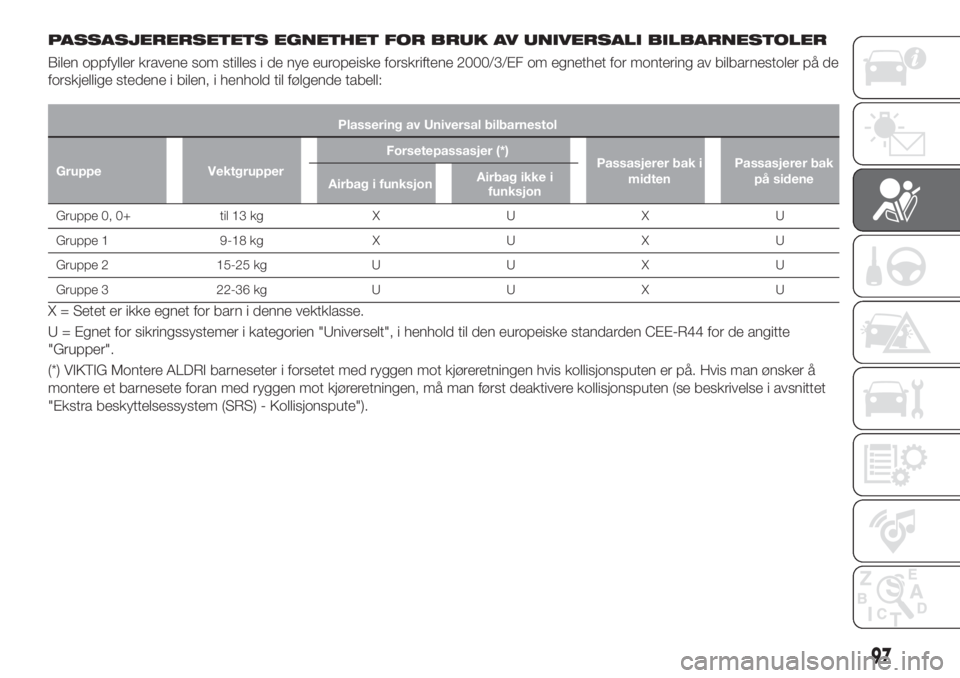

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALI BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av bilbarnestoler på de
forskjellige stedene i bilen, i henhold til følgende tabell:
Plassering av Universal bilbarnestol
Gruppe VektgrupperForsetepassasjer (*)
Passasjerer bak i
midtenPassasjerer bak
på sidene
Airbag i funksjonAirbag ikke i
funksjon
Gruppe 0, 0+ til 13 kg X U X U
Gruppe 1 9-18 kg X U X U
Gruppe 2 15-25 kg U U X U
Gruppe 3 22-36 kg U U X U
X = Setet er ikke egnet for barn i denne vektklasse.
U = Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden CEE-R44 for de angitte
"Grupper".
(*) VIKTIG Montere ALDRI barneseter i forsetet med ryggen mot kjøreretningen hvis kollisjonsputen er på. Hvis man ønsker å
montere et barnesete foran med ryggen mot kjøreretningen, må man først deaktivere kollisjonsputen (se beskrivelse i avsnittet
"Ekstra beskyttelsessystem (SRS) - Kollisjonspute").
97

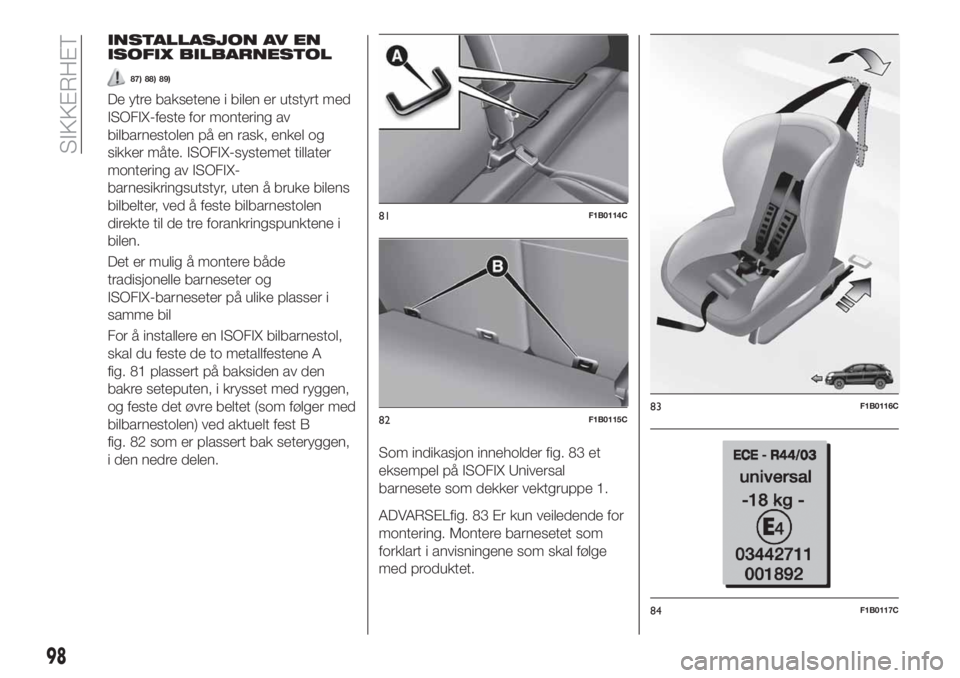

INSTALLASJON AV EN
ISOFIX BILBARNESTOL
87) 88) 89)
De ytre baksetene i bilen er utstyrt med
ISOFIX-feste for montering av
bilbarnestolen på en rask, enkel og
sikker måte. ISOFIX-systemet tillater
montering av ISOFIX-
barnesikringsutstyr, uten å bruke bilens
bilbelter, ved å feste bilbarnestolen
direkte til de tre forankringspunktene i
bilen.
Det er mulig å montere både
tradisjonelle barneseter og
ISOFIX-barneseter på ulike plasser i
samme bil
For å installere en ISOFIX bilbarnestol,
skal du feste de to metallfestene A
fig. 81 plassert på baksiden av den
bakre seteputen, i krysset med ryggen,
og feste det øvre beltet (som følger med
bilbarnestolen) ved aktuelt fest B
fig. 82 som er plassert bak seteryggen,
i den nedre delen.Som indikasjon inneholder fig. 83 et
eksempel på ISOFIX Universal
barnesete som dekker vektgruppe 1.
ADVARSELfig. 83 Er kun veiledende for
montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
81F1B0114C
82F1B0115C83F1B0116C
84F1B0117C
98
SIKKERHET

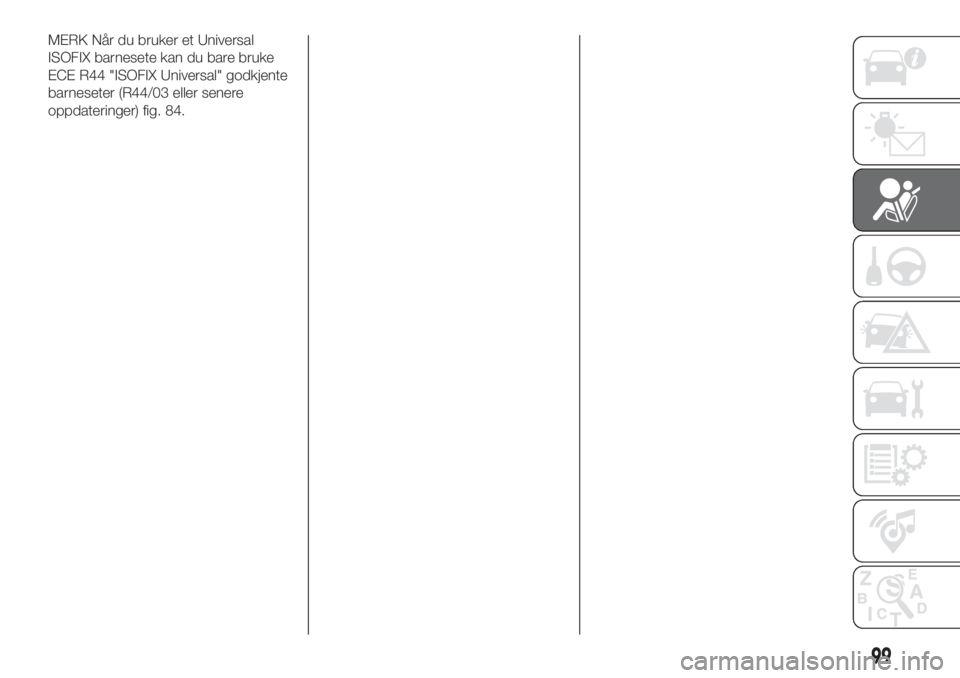

MERK Når du bruker et Universal
ISOFIX barnesete kan du bare bruke
ECE R44 "ISOFIX Universal" godkjente
barneseter (R44/03 eller senere
oppdateringer) fig. 84.
99

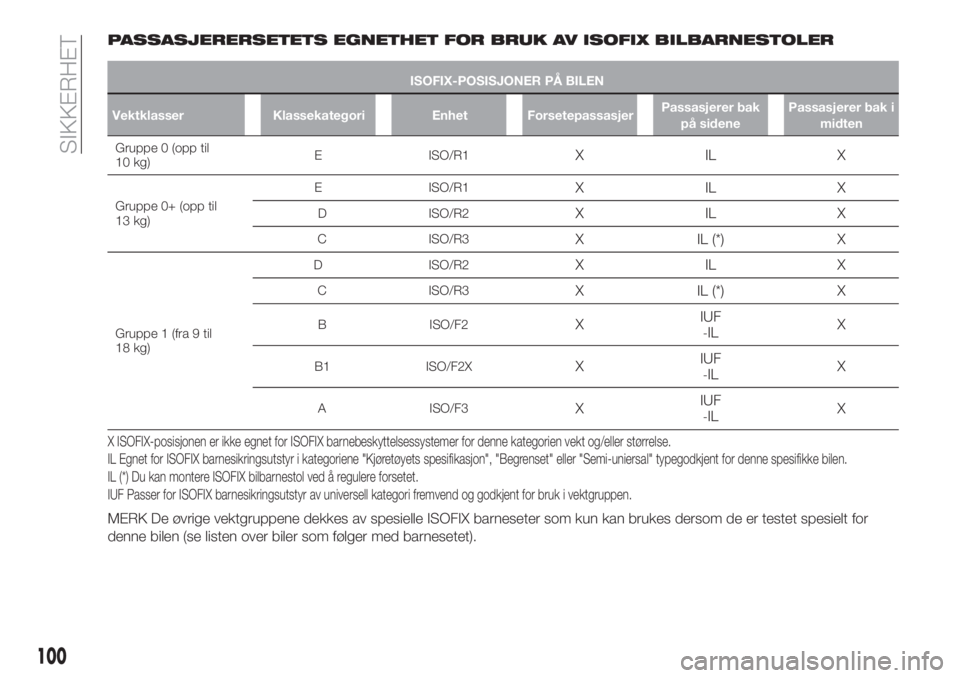

PASSASJERERSETETS EGNETHET FOR BRUK AV ISOFIX BILBARNESTOLER
ISOFIX-POSISJONER PÅ BILEN
Vektklasser Klassekategori Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Gruppe 0 (opp til
10 kg)E ISO/R1XILX
Gruppe 0+ (opp til
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-posisjonen er ikke egnet for ISOFIX barnebeskyttelsessystemer for denne kategorien vekt og/eller størrelse.
IL Egnet for ISOFIX barnesikringsutstyr i kategoriene "Kjøretøyets spesifikasjon", "Begrenset" eller "Semi-uniersal" typegodkjent for denne spesifikke bilen.
IL (*) Du kan montere ISOFIX bilbarnestol ved å regulere forsetet.
IUF Passer for ISOFIX barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen.
MERK De øvrige vektgruppene dekkes av spesielle ISOFIX barneseter som kun kan brukes dersom de er testet spesielt for
denne bilen (se listen over biler som følger med barnesetet).
100
SIKKERHET

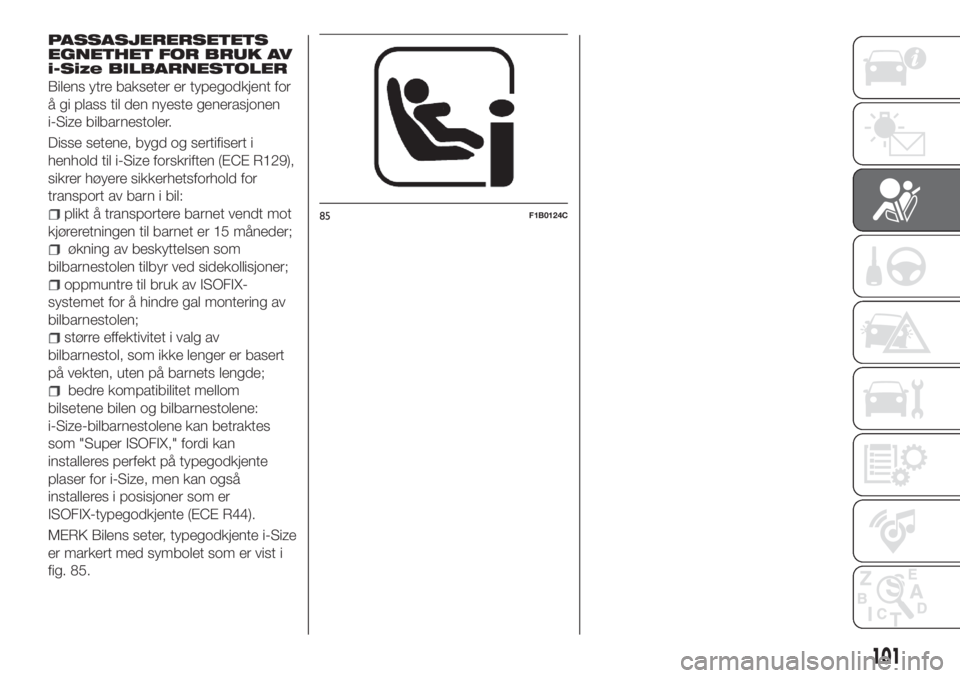

PASSASJERERSETETS
EGNETHET FOR BRUK AV
i-Size BILBARNESTOLER
Bilens ytre bakseter er typegodkjent for
å gi plass til den nyeste generasjonen
i-Size bilbarnestoler.
Disse setene, bygd og sertifisert i
henhold til i-Size forskriften (ECE R129),
sikrer høyere sikkerhetsforhold for
transport av barn i bil:
plikt å transportere barnet vendt mot
kjøreretningen til barnet er 15 måneder;
økning av beskyttelsen som
bilbarnestolen tilbyr ved sidekollisjoner;
oppmuntre til bruk av ISOFIX-
systemet for å hindre gal montering av
bilbarnestolen;
større effektivitet i valg av
bilbarnestol, som ikke lenger er basert
på vekten, uten på barnets lengde;
bedre kompatibilitet mellom
bilsetene bilen og bilbarnestolene:
i-Size-bilbarnestolene kan betraktes
som "Super ISOFIX," fordi kan
installeres perfekt på typegodkjente
plaser for i-Size, men kan også
installeres i posisjoner som er
ISOFIX-typegodkjente (ECE R44).
MERK Bilens seter, typegodkjente i-Size
er markert med symbolet som er vist i
fig. 85.
85F1B0124C
101

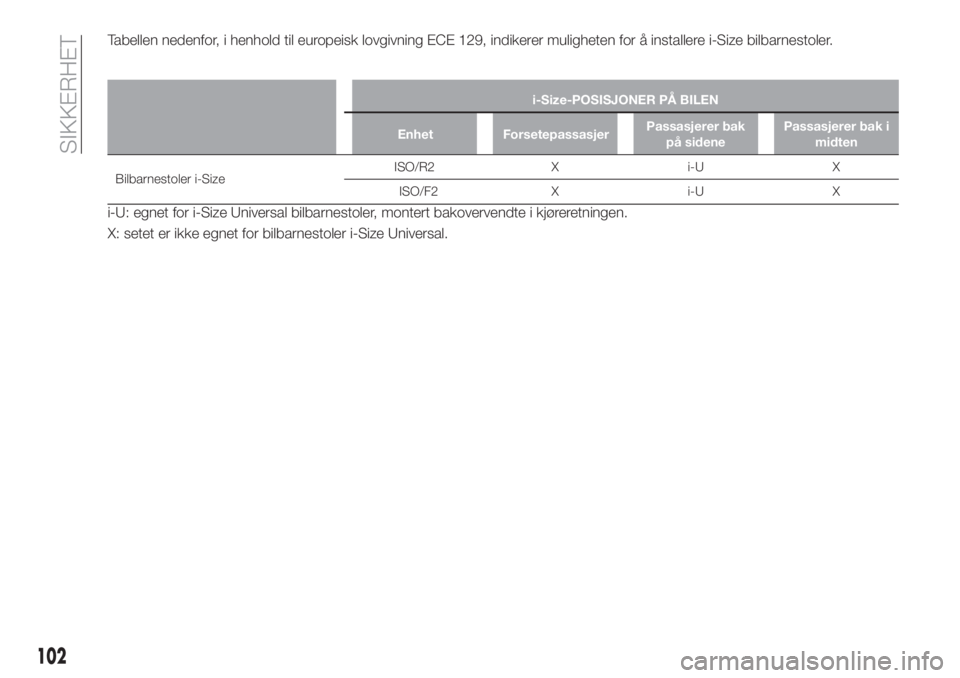

Tabellen nedenfor, i henhold til europeisk lovgivning ECE 129, indikerer muligheten for å installere i-Size bilbarnestoler.
i-Size-POSISJONER PÅ BILEN
Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Bilbarnestoler i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet for i-Size Universal bilbarnestoler, montert bakovervendte i kjøreretningen.
X: setet er ikke egnet for bilbarnestoler i-Size Universal.
