2018 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

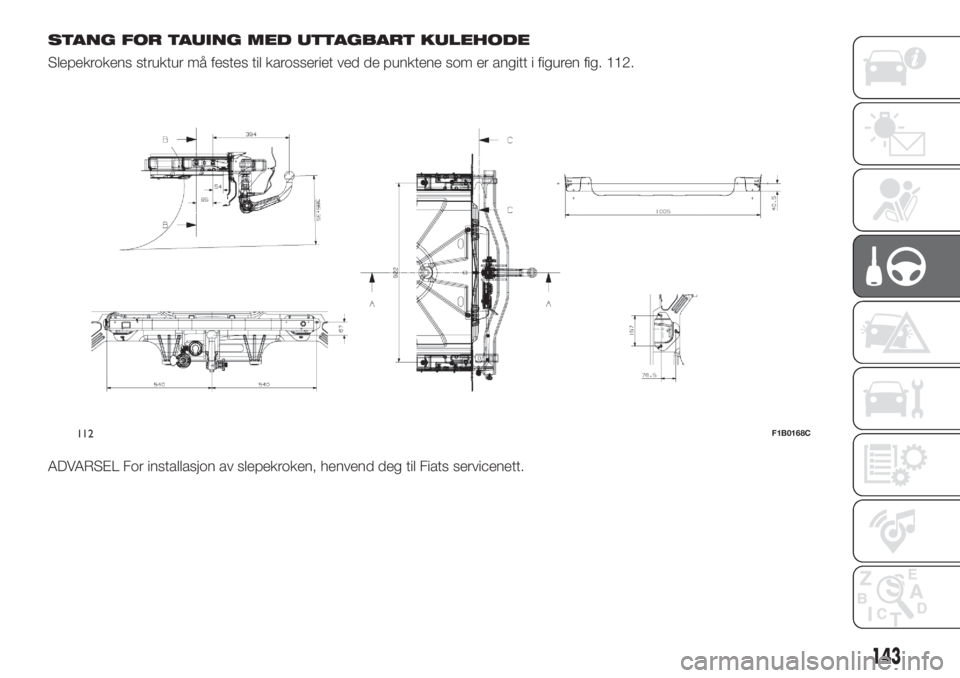

STANG FOR TAUING MED UTTAGBART KULEHODE
Slepekrokens struktur må festes til karosseriet ved de punktene som er angitt i figuren fig. 112.
ADVARSEL For installasjon av slepekroken, henvend deg til Fiats servicenett.
112F1B0168C
143

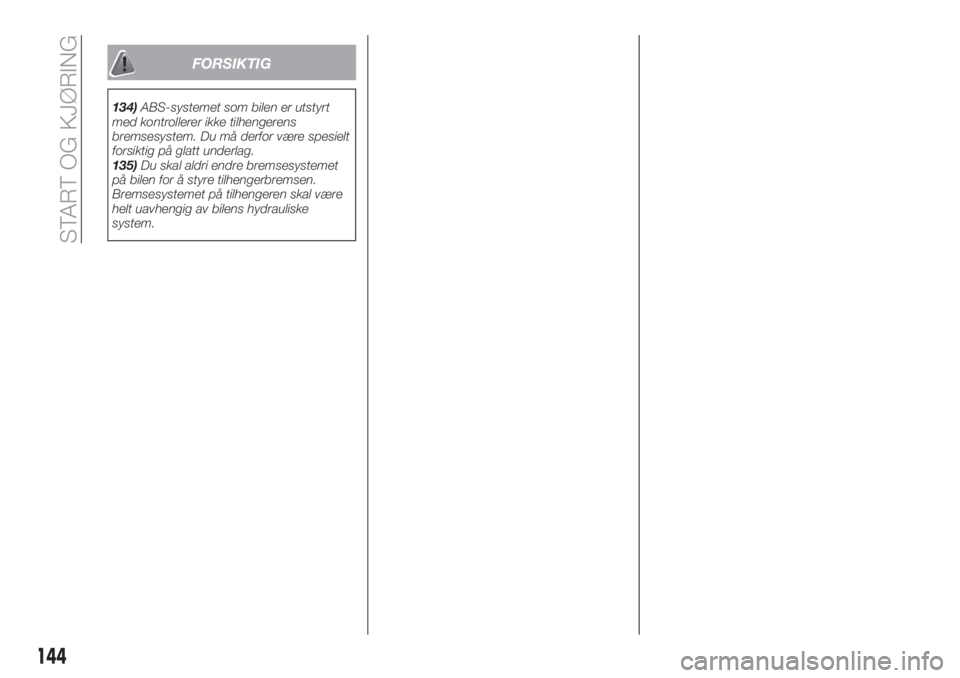

FORSIKTIG
134)ABS-systemet som bilen er utstyrt
med kontrollerer ikke tilhengerens
bremsesystem. Du må derfor være spesielt
forsiktig på glatt underlag.
135)Du skal aldri endre bremsesystemet
på bilen for å styre tilhengerbremsen.
Bremsesystemet på tilhengeren skal være
helt uavhengig av bilens hydrauliske
system.
144
START OG KJØRING

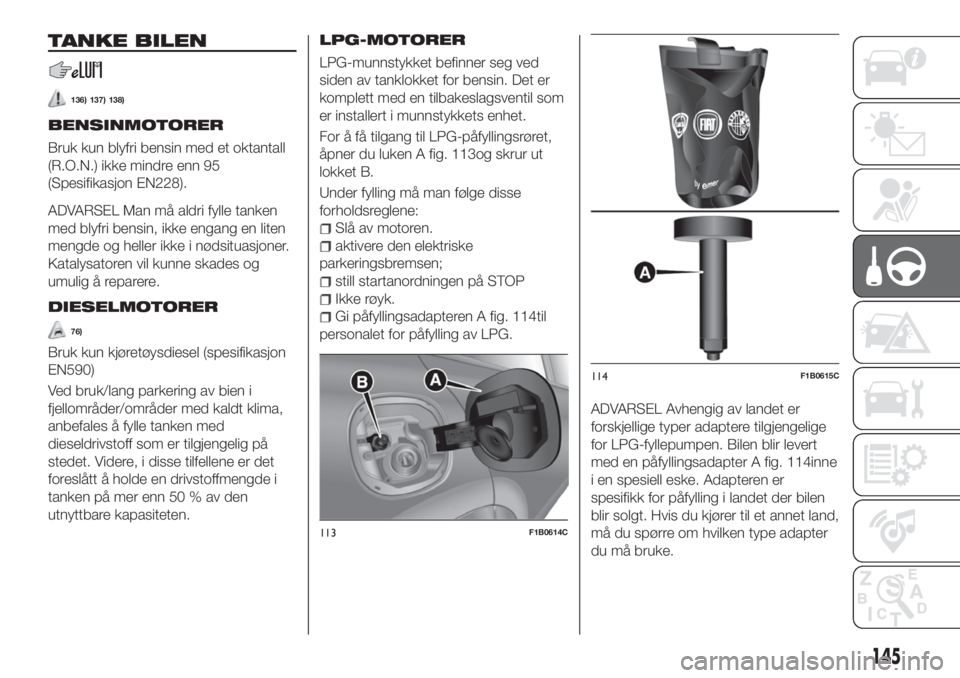

TANKE BILEN
136) 137) 138)
BENSINMOTORER
Bruk kun blyfri bensin med et oktantall
(R.O.N.) ikke mindre enn 95
(Spesifikasjon EN228).
ADVARSEL Man må aldri fylle tanken
med blyfri bensin, ikke engang en liten
mengde og heller ikke i nødsituasjoner.
Katalysatoren vil kunne skades og
umulig å reparere.
DIESELMOTORER
76)
Bruk kun kjøretøysdiesel (spesifikasjon
EN590)
Ved bruk/lang parkering av bien i
fjellområder/områder med kaldt klima,
anbefales å fylle tanken med
dieseldrivstoff som er tilgjengelig på
stedet. Videre, i disse tilfellene er det
foreslått å holde en drivstoffmengde i
tanken på mer enn 50 % av den
utnyttbare kapasiteten.
LPG-MOTORER
LPG-munnstykket befinner seg ved
siden av tanklokket for bensin. Det er
komplett med en tilbakeslagsventil som
er installert i munnstykkets enhet.
For å få tilgang til LPG-påfyllingsrøret,
åpner du luken A fig. 113og skrur ut
lokket B.
Under fylling må man følge disse
forholdsreglene:
Slå av motoren.
aktivere den elektriske
parkeringsbremsen;
still startanordningen på STOP
Ikke røyk.
Gi påfyllingsadapteren A fig. 114til
personalet for påfylling av LPG.
ADVARSEL Avhengig av landet er
forskjellige typer adaptere tilgjengelige
for LPG-fyllepumpen. Bilen blir levert
med en påfyllingsadapter A fig. 114inne
i en spesiell eske. Adapteren er
spesifikk for påfylling i landet der bilen
blir solgt. Hvis du kjører til et annet land,
må du spørre om hvilken type adapter
du må bruke.
113F1B0614C
114F1B0615C
145

ADVARSEL De ansatte som fyller
LPG-gassen, må sørge for at
påfyllingsadapteren er ordentlig skrudd
på påfyllingsstussen, før tanking.
ADVARSEL Oppbevar LPG-
påfyllingsadapteren omhyggelig slik at
den ikke ødelegges.
ADVARSEL Man må kun benytte LPG
for motorkjøretøy.
ADVARSEL Det må kun brukes
adaptere som leveres med kjøretøyet,
da alle er utstyrt med et spesifikt
forfilter.
PROSEDYRE FOR
PÅFYLLING
"Capless Fuel" er en enhet plassert ved
munningen av brennstofftanken; den
åpnes og lukkes automatisk når du
setter inn/fjerner pumpemunnstykket.
"Capless Fuel" er utstyrt med en
sperreenhet som forhindrer tilførsel av
uriktig drivstoff.
Åpning dører
For å tanke bilen, går du frem som
følger:
åpne luke A fig. 115 når du har låst
opp det ved å trykke på punktet som er
indikert;
sett munnstykket i påfyllingsrøret og
fortsett med påfyllingen;
etter påfyllingen, kal du før du fjerner
munnstykket, vent i minst 10 sekunder
slik at drivstoffet strømmer inn i tanken;
deretter skal du fjerne regulatoren fra
munnstykket og lukke døren A.
Døren er forsynt med et støvdeksel B
som, når døren er lukket, forhindrer
forekomsten av urenheter og støv på
enden av fyllerøret.
Tanking i nødsituasjon
Gå frem som forklart nedenfor:
åpne bagasjerommet og ta ut
adapteren C fig. 116, som ligger i
hanskerommet eller, avhengig av
versjon, beholderen til Fix&Go;
åpne døren A fig. 115, som
beskrevet tidligere;
sett adapteren i påfyllingsrøret som
vist og fortsett med påfyllingen;
etter påfylling, fjerne adapteren og
lukk døren;
sett endelig adapteren i
bagasjerommet.
Drivstoff - Identifisering
av kjøretøyenes
kompatibilitet - Grafisk
symbol med
forbrukerinformasjon i
henhold til standarden
EN16942
Symbolene nedenfor gjør det enklere å
finne ut hvilke type drivstoff bilen går på.
Før du fyller drivstoff, må du kontrollere
symbolene på innsiden av
drivstofflokket (der disse finnes) og
eventuelt sammenligne dem med
symbolet på drivstoffpumpen (der dette
finnes).
115F1B0164C116F1B0165C
146
START OG KJØRING

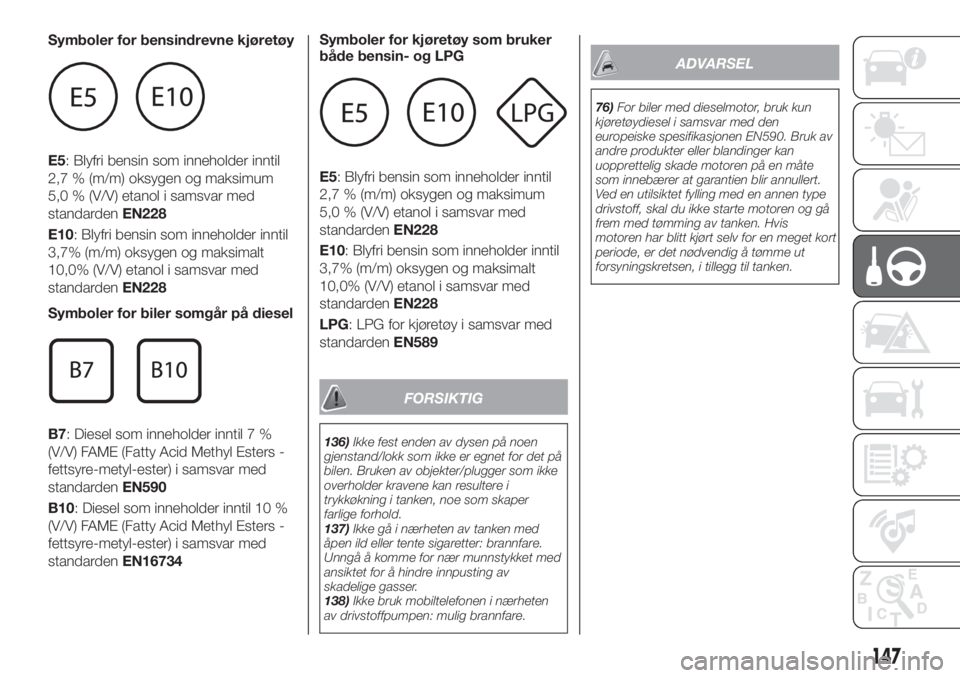

Symboler for bensindrevne kjøretøy
E5: Blyfri bensin som inneholder inntil
2,7 % (m/m) oksygen og maksimum
5,0 % (V/V) etanol i samsvar med
standardenEN228
E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228
Symboler for biler somgår på diesel
B7: Diesel som inneholder inntil 7 %
(V/V) FAME (Fatty Acid Methyl Esters -
fettsyre-metyl-ester) i samsvar med
standardenEN590
B10: Diesel som inneholder inntil 10 %
(V/V) FAME (Fatty Acid Methyl Esters -
fettsyre-metyl-ester) i samsvar med
standardenEN16734Symboler for kjøretøy som bruker
både bensin- og LPG
E5: Blyfri bensin som inneholder inntil
2,7 % (m/m) oksygen og maksimum
5,0 % (V/V) etanol i samsvar med
standardenEN228
E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228
LPG: LPG for kjøretøy i samsvar med
standardenEN589
FORSIKTIG
136)Ikke fest enden av dysen på noen
gjenstand/lokk som ikke er egnet for det på
bilen. Bruken av objekter/plugger som ikke
overholder kravene kan resultere i
trykkøkning i tanken, noe som skaper
farlige forhold.
137)Ikke gå i nærheten av tanken med
åpen ild eller tente sigaretter: brannfare.
Unngå å komme for nær munnstykket med
ansiktet for å hindre innpusting av
skadelige gasser.
138)Ikke bruk mobiltelefonen i nærheten
av drivstoffpumpen: mulig brannfare.
ADVARSEL
76)For biler med dieselmotor, bruk kun
kjøretøydiesel i samsvar med den
europeiske spesifikasjonen EN590. Bruk av
andre produkter eller blandinger kan
uopprettelig skade motoren på en måte
som innebærer at garantien blir annullert.
Ved en utilsiktet fylling med en annen type
drivstoff, skal du ikke starte motoren og gå
frem med tømming av tanken. Hvis
motoren har blitt kjørt selv for en meget kort
periode, er det nødvendig å tømme ut
forsyningskretsen, i tillegg til tanken.
147

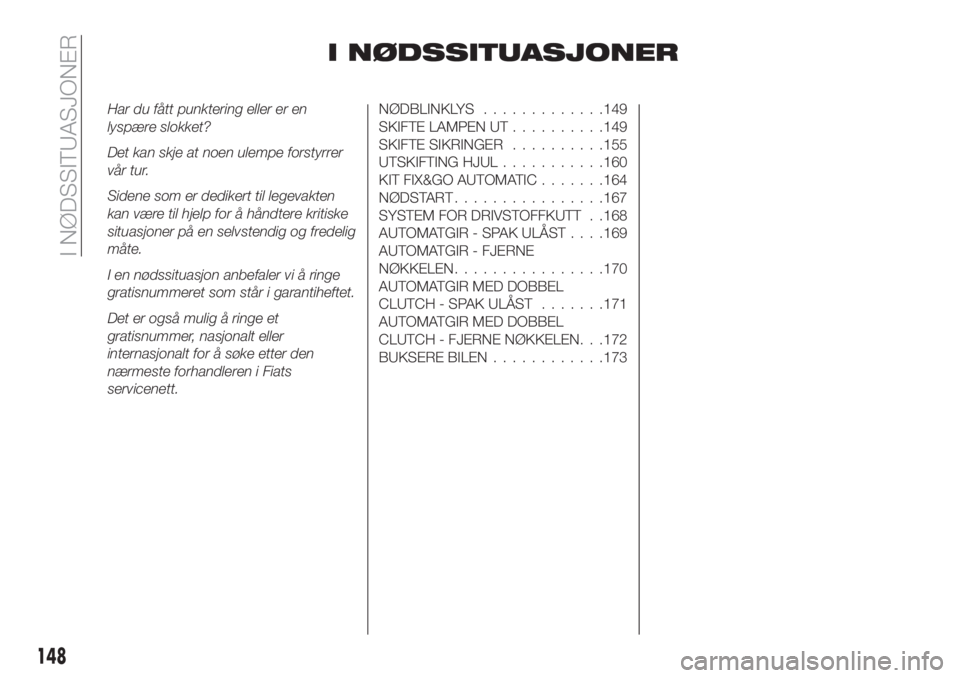

I NØDSSITUASJONER
Har du fått punktering eller er en
lyspære slokket?
Det kan skje at noen ulempe forstyrrer
vår tur.
Sidene som er dedikert til legevakten
kan være til hjelp for å håndtere kritiske
situasjoner på en selvstendig og fredelig
måte.
I en nødssituasjon anbefaler vi å ringe
gratisnummeret som står i garantiheftet.
Det er også mulig å ringe et
gratisnummer, nasjonalt eller
internasjonalt for å søke etter den
nærmeste forhandleren i Fiats
servicenett.NØDBLINKLYS.............149
SKIFTE LAMPEN UT..........149
SKIFTE SIKRINGER..........155
UTSKIFTING HJUL...........160
KIT FIX&GO AUTOMATIC.......164
NØDSTART................167
SYSTEM FOR DRIVSTOFFKUTT . .168
AUTOMATGIR - SPAK ULÅST. . . .169
AUTOMATGIR - FJERNE
NØKKELEN................170
AUTOMATGIR MED DOBBEL
CLUTCH - SPAK ULÅST.......171
AUTOMATGIR MED DOBBEL
CLUTCH - FJERNE NØKKELEN. . .172
BUKSERE BILEN............173
148
I NØDSSITUASJONER

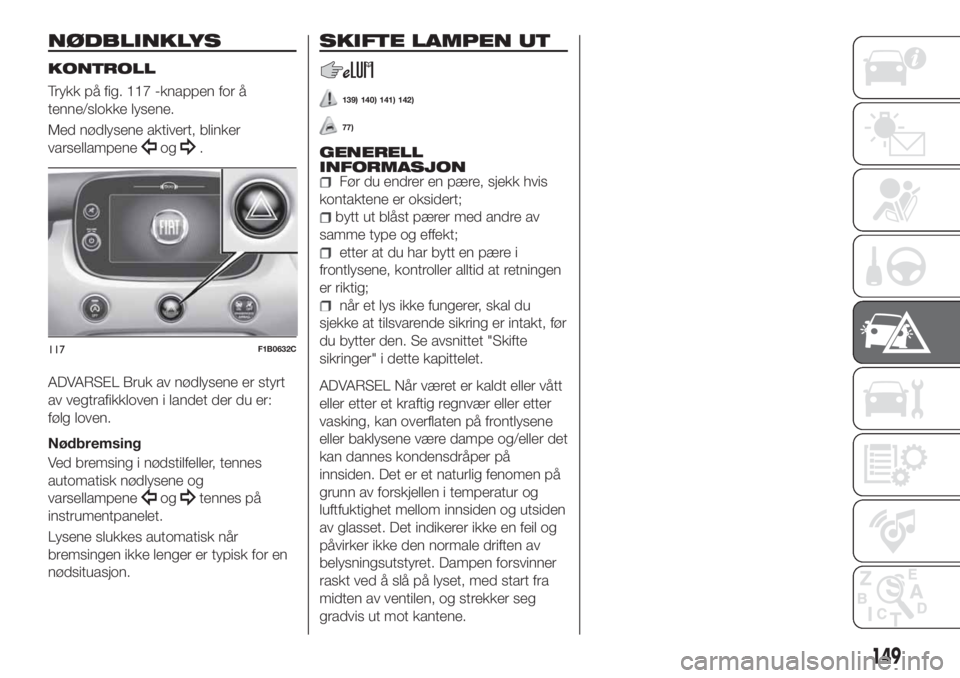

NØDBLINKLYS
KONTROLL
Trykk på fig. 117 -knappen for å
tenne/slokke lysene.
Med nødlysene aktivert, blinker
varsellampene
og.
ADVARSEL Bruk av nødlysene er styrt
av vegtrafikkloven i landet der du er:
følg loven.
Nødbremsing
Ved bremsing i nødstilfeller, tennes
automatisk nødlysene og
varsellampene
ogtennes på
instrumentpanelet.
Lysene slukkes automatisk når
bremsingen ikke lenger er typisk for en
nødsituasjon.
SKIFTE LAMPEN UT
139) 140) 141) 142)
77)
GENERELL
INFORMASJON
Før du endrer en pære, sjekk hvis
kontaktene er oksidert;
bytt ut blåst pærer med andre av
samme type og effekt;
etter at du har bytt en pære i
frontlysene, kontroller alltid at retningen
er riktig;
når et lys ikke fungerer, skal du
sjekke at tilsvarende sikring er intakt, før
du bytter den. Se avsnittet "Skifte
sikringer" i dette kapittelet.
ADVARSEL Når været er kaldt eller vått
eller etter et kraftig regnvær eller etter
vasking, kan overflaten på frontlysene
eller baklysene være dampe og/eller det
kan dannes kondensdråper på
innsiden. Det er et naturlig fenomen på
grunn av forskjellen i temperatur og
luftfuktighet mellom innsiden og utsiden
av glasset. Det indikerer ikke en feil og
påvirker ikke den normale driften av
belysningsutstyret. Dampen forsvinner
raskt ved å slå på lyset, med start fra
midten av ventilen, og strekker seg
gradvis ut mot kantene.
117F1B0632C
149

TYPE LAMPER
På bilen er følgende lamper installert
Pærer er helt av glass (type A): de er trykkmontert. Trekk for å ta
dem ut.
Pærer med bajonettfeste (Type B): for å fjerne fra pæreholderen,
trykk på pæren, skru den mot klokken, og trekk den ut.
Sylindriske pærer (type C): å fjerne, løsne dem fra sine kontakter.
Halogenlamper (type D): vri kontakten til siden og trekk den ut for å
fjerne pæren.
Halogenlamper (type E): skru pæren med klokken for å fjerne den.
Xenon gassutladningspære (type F): henvend deg til Fiats
servicenett for å fjerne pæren.
150
I NØDSSITUASJONER
