2018 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

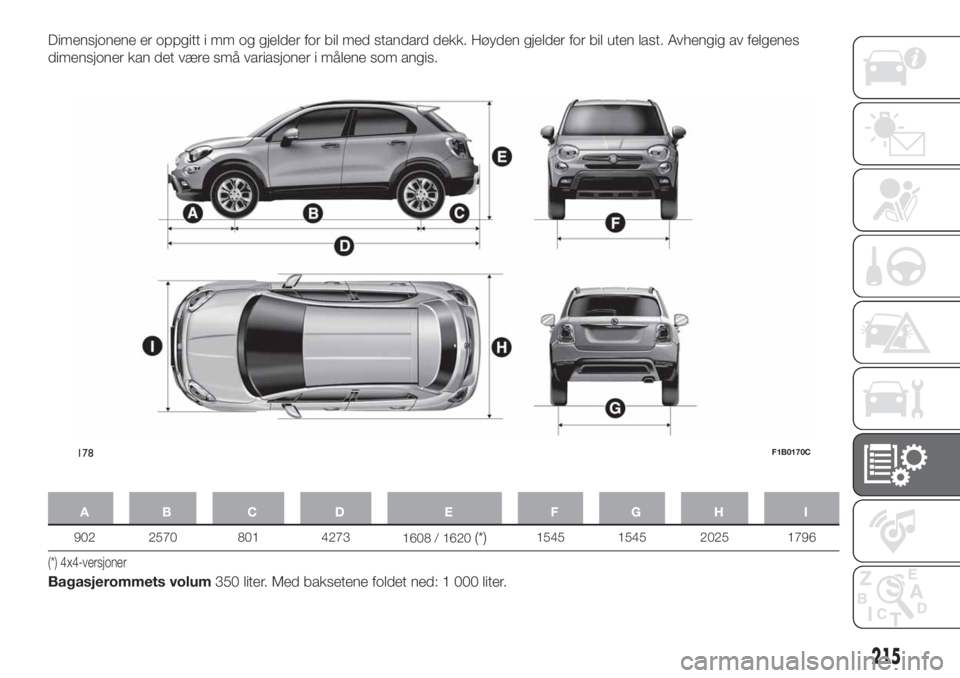

Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) 4x4-versjoner
Bagasjerommets volum350 liter. Med baksetene foldet ned: 1 000 liter.
178F1B0170C
215

VEKT
Vekt (kg) 1.4 T-Jet LPG 120 HK 1,4 Turbo MultiAir(°°)1,4 Turbo MultiAir(°)1.6 E.Torq
Tomvekt (med alle
væsker, drivstofftank fylt
til 90 % og uten
tilleggsutstyr)1320 1320 1430
1275 / 1320
(**)
Nyttelast inkludert
føreren(*)555
555 / 540(**)670
600 / 555(**)
Maksimal tillatt last(***)
- foraksel 1050 1050 1150 1050
- bakaksel 930 900 1000 900
- total 1875 1875 2100 1875
Trekkraft
– tilhenger med bremser 900 1200 1200 800
Maksimal belastning på
slepekroken (tilhenger
med bremser)60
(*****)60 60 60
Maksimal belastning på
taket
(****)50 50 50 50
(°°) Versjoner med manuelt gir og med automatgir med dobbel clutch.
(°) Versjoner med automatgir AT9
(**) Versjon for spesifikke markeder
(*) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende lastekapasitet i
forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(*****) Trekk av tilhenger er ikke tillatt. Slepekrok kan derfor ikke monteres.
(****) Med takbøyler
216
TEKNISKE DATA

Vekt (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1505 1320 1320
Nyttelast inkludert føreren
(**)595 555
555 / 580(*****)
Maksimal tillatt last(***)
- foraksel 1150 1050 1050
- bakaksel 1000 900 900
- total 2080 1875
1875 / 1900
(*****)
Trekkraft
– tilhenger med bremser
1200
(°)/ 900(°°)1000
1200 / 900(*****)
Maksimal belastning på
slepekroken (tilhenger med
bremser)60 60 60
Maksimal belastning på
taket
(****)50 50 50
(*) Versjon for spesifikke markeder
(**) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende lastekapasitet i
forhold til maksimalt tillatt vekt.
(*****) Versjoner med automatgir med dobbel clutch
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(°) 4x4-versjon
(°°) 4x2-versjon
(****) Med takbøyler
217

Vekt (kg) 2.0 Multijet(*)2.0 Multijet(**)
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1430 1495
Nyttelast inkludert føreren
(***)620 605
Maksimal tillatt last
(****)
- foraksel 1150 1150
- bakaksel 1000 1000
- total 2050 2100
Trekkraft
– tilhenger med bremser 1200 1200
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)50 50
(*) Versjoner med manuell girkasse
(**) Versjoner med automatgir AT9
(***) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende lastekapasitet i
forhold til maksimalt tillatt vekt.
(****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt
tillatte lasten.
(*****) Med takbøyler
218
TEKNISKE DATA

PÅFYLLINGER
1.4 T-Jet
LPG 120 HK1.4 Turbo
MultiAir(*)1.4 Turbo
MultiAir(**)Anbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter) 48 48 48
Blyfri bensin ikke mindre enn 95 R.O.N.
(Spesifikasjon EN228)
inkludert en reserve med (liter) 5 - 7 5 - 7 5 - 7
Drivstofftank (LPG) (liter) 38 – – LPG for motorkjøretøy (EN589 Spesifikasjon)
Motorens kjølesystem (liter) 5,2 5,2 5,2Blanding av destillert vann og PARAFLU
UP
ved 50 %(***)
Motorsump (liter)– 3,2 3,2 SELENIA DIGITEK P.E.
2,95 – – SELENIA Multipower GAS
Oljesump og filter (liter)– 3,6 3,6 SELENIA DIGITEK P.E.
3,25 – – SELENIA Multipower GAS
Girkasse/differensial (liter) 2,0 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsekrets (kg) 0,83 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5 2,5Blanding av vann og PETRONAS DURANCE
SC35
(*) Versjoner med manuell girkasse
(**) Versjoner med automatgir med dobbel clutch
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLU
UPog 40 % demineralisert vann.
219

1,4 Turbo MultiAir(*)2.4 Tigershark(**)Anbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter) 48 48
Blyfri bensin ikke mindre enn 95 R.O.N.
(Spesifikasjon EN228)
inkludert en reserve med (liter) 5 - 7 5 - 7
Motorens kjølesystem (liter) 5,2 6,45Blanding av destillert vann og PARAFLU
UP
ved 50 %(***)
Motorsump (liter)3,2 – SELENIA DIGITEK P.E.
– – SELENIA K POWER 0W-20
Oljesump og filter (liter)3,6 – SELENIA DIGITEK P.E.
– 5,3 SELENIA K POWER 0W-20
Girkasse/differensial (liter) 6,0 TUTELA TRANSMISSION AS8
Overføringsenhet (PTU) (liter) – TUTELA TRANSMISSION B-5X
Bakre differensial (liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bremsekrets (kg) 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5Blanding av vann og PETRONAS DURANCE
SC35
(*) Versjoner med automatgir AT9
(**) Versjon for spesifikke markeder
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLU
UPog 40 % demineralisert vann.
220
TEKNISKE DATA

1.6 E.Torq 1.3 MultijetAnbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter) 48 48Blyfri bensin ikke mindre enn 95 R.O.N.
(Spesifikasjon EN228) (versjoner 1.6 E.Torq)/
Kjøretøysdiesel (spesifikasjon EN590 (1.3 Multijet
versjoner) inkludert en reserve med (liter) 5 - 7 5 - 7
Motorens kjølesystem (liter) 5,6 6,1Blanding av destillert vann og PARAFLU
UP
ved 50 %(***)
Motorsump (liter) 4,0 3,7
SELENIA DIGITEK P.E. (versjoner 1.6 E.Torq) /
SELENIA WR FORWARD (versjoner 1.3 Multijet)
Oljesump og filter (liter) 4,3 3,9
Girkasse/differensial (liter) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsekrets (kg) 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5Blanding av vann og PETRONAS DURANCE
SC35
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLUUPog 40 % demineralisert vann.
221

1.6 Multijet 2.0 MultijetAnbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter) 48 48
Kjøretøysdiesel (spesifikasjon EN590)
inkludert en reserve med (liter) 5 - 7 5 - 7
Motorens kjølesystem (liter) 6,1 6,5Blanding av destillert vann og PARAFLU
UP
ved 50 %(*)
Motorsump (liter) 4,4 3,9
SELENIA WR FORWARD
Oljesump og filter (liter) 4,8 4,3
Girkasse/differensial (liter) 1,81,8
(**)/
6,0(***)
TUTELA TRANSMISSION GEARFORCE
(versjoner med manuell girkasse) / TUTELA
TRANSMISSION AS8 (versjoner med
automatgirkasse AT9)
Overføringsenhet (PTU) (liter) – 0,4 TUTELA TRANSMISSION B-5X
Bakre differensial (liter) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bremsekrets (kg) 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5Blanding av vann og PETRONAS DURANCE
SC35
(*) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLUUPog 40 % demineralisert vann.
(**) Versjoner med manuell girkasse
(***) Versjoner med automatgir AT9
222
TEKNISKE DATA
