2018 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

MOTOR
189)
Versjoner 1.4 T-Jet LPG 120 HK1.4 Turbo MultiAir
136/140 HK1.4 Turbo MultiAir
163/170 HK
Typekode 55277701 55263624 55263623
Syklus Otto Otto Otto
Antall sylindre og layout 4 i rekke 4 i rekke 4 i rekke
Kolvenes diameter og
slaglengde (mm)72x84 72x84 72x84
Totalt slagvolum (cm³) 1368 1368 1368
Kompresjonsforhold 9,8 ± 0,2 10,0 ± 0,2 10,0 ± 0,2
LPG BENSIN
Maks. motoreffekt EØF (kW) 88 88100
(*)/ 103120(**)/ 125
Maks. motoreffekt (EØF)
(HK)120 120136
(*)/ 140163(**)/ 170
tilsvarende turtallhastighet
(omdr./min.)5000 5000 5000 5500
Maksimalt dreiemoment EØF
(Nm)215 215 230 250
tilsvarende turtallhastighet
(omdr./min.)2500 2500 1750 2500
Tenningsplugger NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
(*) Versjon 1.4 Turbo MultiAir 136 HK
(**) Versjon 1.4 Turbo MultiAir 163 HK
207

Versjoner 1.4 T-Jet LPG 120 HK1.4 Turbo MultiAir
136/140 HK1.4 Turbo MultiAir
163/170 HK
DrivstoffLPG for
motorkjøretøy
(EN589 Spesifikasjon)Blyfri bensin
95 R.O.N.
(Spesifikasjon
EN228)Blyfri bensin 95 R.O.N.
(Spesifikasjon EN228)Blyfri bensin 95 R.O.N.
(Spesifikasjon EN228)
208
TEKNISKE DATA

Versjoner 1.6 E.Torq 2.4 Tigershark(*)
Typekode 55263842
Syklus Otto Otto
Antall sylindre og layout 4 i rekke 4 i rekke
Kolvenes diameter og slaglengde (mm) 77 x 85,8 88 x 97
Totalt slagvolum (cm³) 1598 2360
Kompresjonsforhold 11 ± 0,15 10 ± 0,2
Maks. motoreffekt EØF (kW) 81 129
Maks. motoreffekt (EØF) (HK) 110 175
tilsvarende turtallhastighet (omdr./min.) 5500 6400
Maksimalt dreiemoment EØF (Nm) 152 230
tilsvarende turtallhastighet (omdr./min.) 4500 3900
TenningspluggerNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128CHAMPION - SP148183AB
Drivstoff Blyfri bensin 95 R.O.N. (Spesifikasjon EN228) Blyfri bensin 95 R.O.N. (Spesifikasjon EN228)
(*) Versjon for spesifikke markeder
209

Versjoner 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Typekode 55266963 55260384 55263087 55263088
Syklus Diesel Diesel Diesel Diesel
Antall sylindre og layout 4 i rekke 4 i rekke 4 i rekke 4 i rekke
Kolvenes diameter og
slaglengde (mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Totalt slagvolum (cm³) 1248 1598 1956 1956
Kompresjonsforhold 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Maks. motoreffekt EØF
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Maks. motoreffekt (EØF)
(hk)95
120 / 115(***)140 / 136(***)140 / 136(***)
tilsvarende
turtallhastighet
(omdr./min.)3750 3750 3750 4000
Maksimalt dreiemoment
EØF (Nm)200 320 350 350
tilsvarende
turtallhastighet
(omdr./min.)1750 1750 1750 1500
DrivstoffKjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)
(*) Versjoner med manuell girkasse
(**) Versjoner med automatgir AT9
(***) Versjon for spesifikke markeder
210
TEKNISKE DATA

FORSIKTIG
189)Endringer eller reparasjoner av drivstoffsystemet utført på feil måte og uten å ta hensyn til de tekniske egenskapene til systemet, kan føre
til feil og brannfare.
211

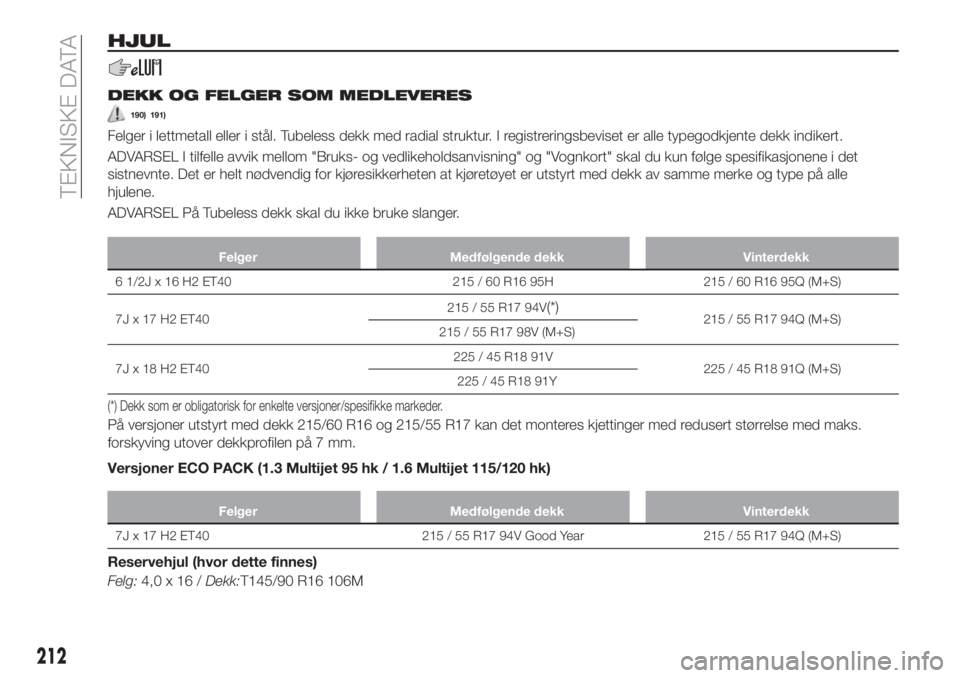

HJUL
DEKK OG FELGER SOM MEDLEVERES
190) 191)
Felger i lettmetall eller i stål. Tubeless dekk med radial struktur. I registreringsbeviset er alle typegodkjente dekk indikert.
ADVARSEL I tilfelle avvik mellom "Bruks- og vedlikeholdsanvisning" og "Vognkort" skal du kun følge spesifikasjonene i det
sistnevnte. Det er helt nødvendig for kjøresikkerheten at kjøretøyet er utstyrt med dekk av samme merke og type på alle
hjulene.
ADVARSEL På Tubeless dekk skal du ikke bruke slanger.
Felger Medfølgende dekk Vinterdekk
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Dekk som er obligatorisk for enkelte versjoner/spesifikke markeder.
På versjoner utstyrt med dekk 215/60 R16 og 215/55 R17 kan det monteres kjettinger med redusert størrelse med maks.
forskyving utover dekkprofilen på 7 mm.
Versjoner ECO PACK (1.3 Multijet 95 hk / 1.6 Multijet 115/120 hk)
Felger Medfølgende dekk Vinterdekk
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Reservehjul (hvor dette finnes)
Felg:4,0x16/Dekk:T145/90 R16 106M
212
TEKNISKE DATA

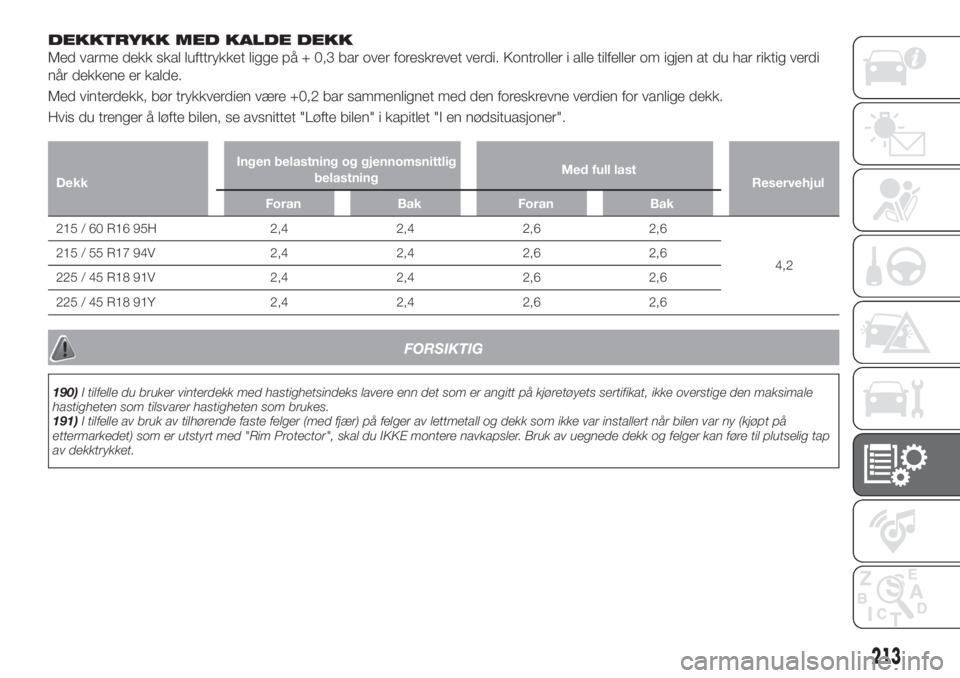

DEKKTRYKK MED KALDE DEKK
Med varme dekk skal lufttrykket ligge på + 0,3 bar over foreskrevet verdi. Kontroller i alle tilfeller om igjen at du har riktig verdi
når dekkene er kalde.
Med vinterdekk, bør trykkverdien være +0,2 bar sammenlignet med den foreskrevne verdien for vanlige dekk.
Hvis du trenger å løfte bilen, se avsnittet "Løfte bilen" i kapitlet "I en nødsituasjoner".
DekkIngen belastning og gjennomsnittlig
belastningMed full last
Reservehjul
Foran Bak Foran Bak
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
FORSIKTIG
190)I tilfelle du bruker vinterdekk med hastighetsindeks lavere enn det som er angitt på kjøretøyets sertifikat, ikke overstige den maksimale
hastigheten som tilsvarer hastigheten som brukes.
191)I tilfelle av bruk av tilhørende faste felger (med fjær) på felger av lettmetall og dekk som ikke var installert når bilen var ny (kjøpt på
ettermarkedet) som er utstyrt med "Rim Protector", skal du IKKE montere navkapsler. Bruk av uegnede dekk og felger kan føre til plutselig tap
av dekktrykket.
213

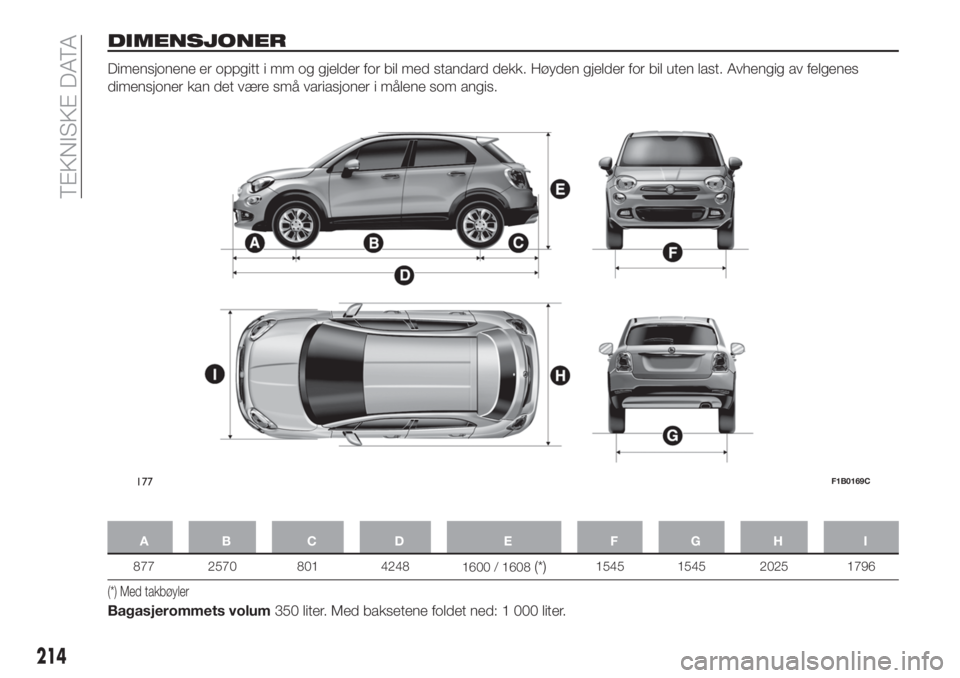

DIMENSJONER
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Med takbøyler
Bagasjerommets volum350 liter. Med baksetene foldet ned: 1 000 liter.
177F1B0169C
214
TEKNISKE DATA
