2018 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

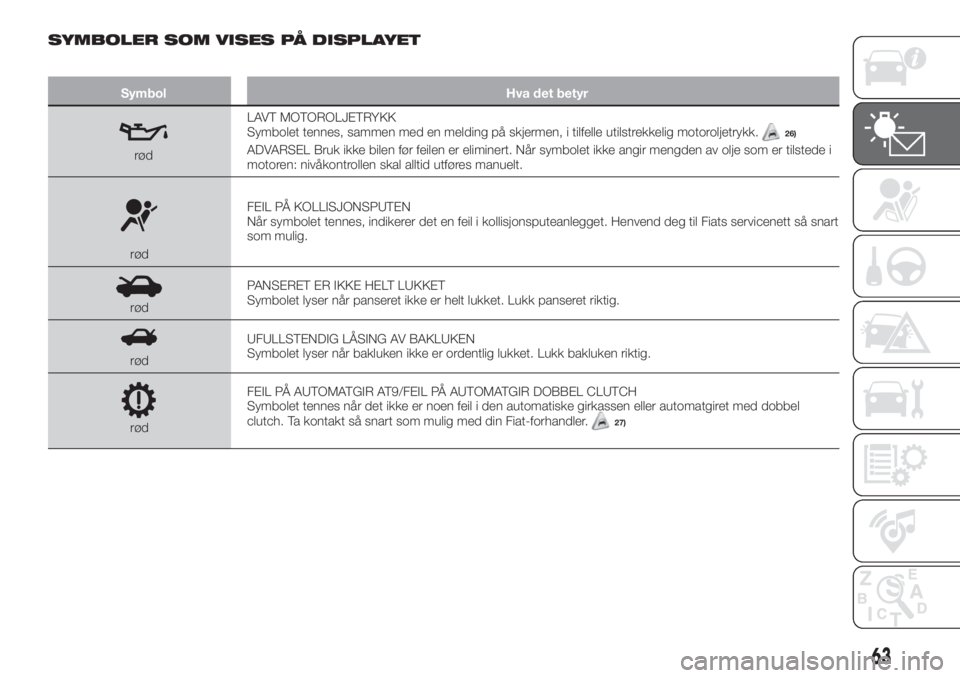

SYMBOLER SOM VISES PÅ DISPLAYET
Symbol Hva det betyr
rødLAVT MOTOROLJETRYKK
Symbolet tennes, sammen med en melding på skjermen, i tilfelle utilstrekkelig motoroljetrykk.
26)
ADVARSEL Bruk ikke bilen før feilen er eliminert. Når symbolet ikke angir mengden av olje som er tilstede i
motoren: nivåkontrollen skal alltid utføres manuelt.
rødFEIL PÅ KOLLISJONSPUTEN
Når symbolet tennes, indikerer det en feil i kollisjonsputeanlegget. Henvend deg til Fiats servicenett så snart
som mulig.
rødPANSERET ER IKKE HELT LUKKET
Symbolet lyser når panseret ikke er helt lukket. Lukk panseret riktig.
rødUFULLSTENDIG LÅSING AV BAKLUKEN
Symbolet lyser når bakluken ikke er ordentlig lukket. Lukk bakluken riktig.
rødFEIL PÅ AUTOMATGIR AT9/FEIL PÅ AUTOMATGIR DOBBEL CLUTCH
Symbolet tennes når det ikke er noen feil i den automatiske girkassen eller automatgiret med dobbel
clutch. Ta kontakt så snart som mulig med din Fiat-forhandler.27)
63

Symbol Hva det betyr

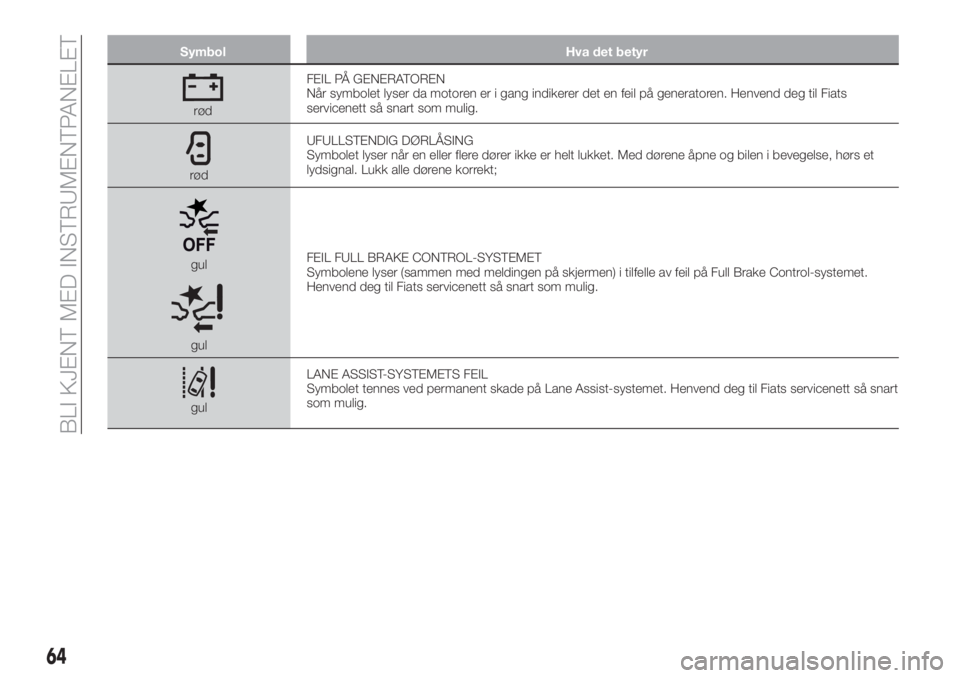

rødFEIL PÅ GENERATOREN
Når symbolet lyser da motoren er i gang indikerer det en feil på generatoren. Henvend deg til Fiats
servicenett så snart som mulig.
rødUFULLSTENDIG DØRLÅSING
Symbolet lyser når en eller flere dører ikke er helt lukket. Med dørene åpne og bilen i bevegelse, hørs et
lydsignal. Lukk alle dørene korrekt;
gul
gulFEIL FULL BRAKE CONTROL-SYSTEMET
Symbolene lyser (sammen med meldingen på skjermen) i tilfelle av feil på Full Brake Control-systemet.
Henvend deg til Fiats servicenett så snart som mulig.
gulLANE ASSIST-SYSTEMETS FEIL
Symbolet tennes ved permanent skade på Lane Assist-systemet. Henvend deg til Fiats servicenett så snart
som mulig.
64
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr

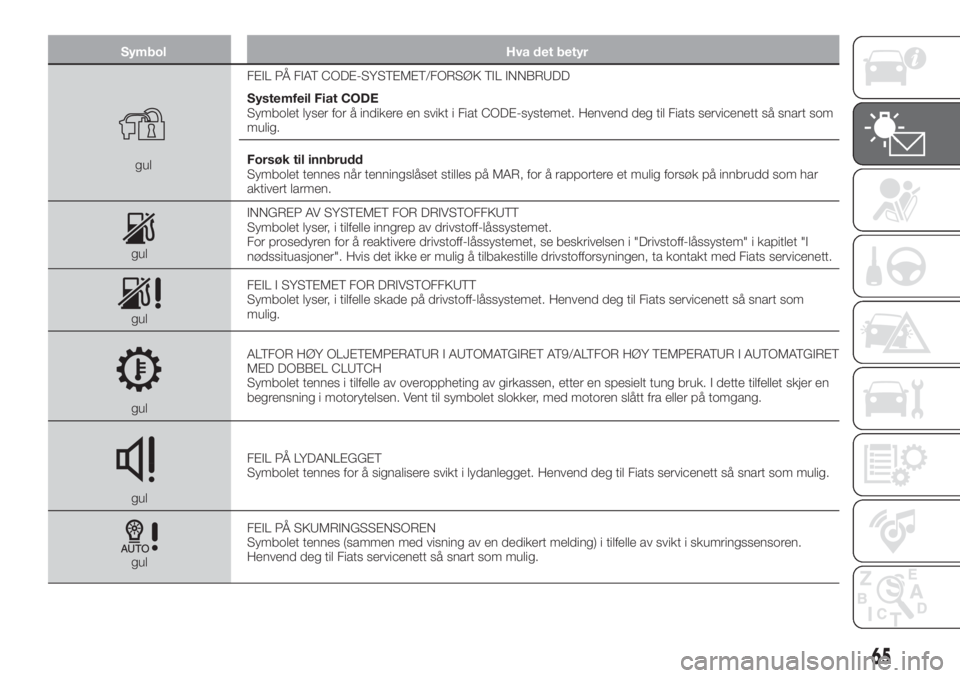

gulFEIL PÅ FIAT CODE-SYSTEMET/FORSØK TIL INNBRUDD
Systemfeil Fiat CODE
Symbolet lyser for å indikere en svikt i Fiat CODE-systemet. Henvend deg til Fiats servicenett så snart som
mulig.
Forsøk til innbrudd
Symbolet tennes når tenningslåset stilles på MAR, for å rapportere et mulig forsøk på innbrudd som har
aktivert larmen.
gulINNGREP AV SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle inngrep av drivstoff-låssystemet.
For prosedyren for å reaktivere drivstoff-låssystemet, se beskrivelsen i "Drivstoff-låssystem" i kapitlet "I
nødssituasjoner". Hvis det ikke er mulig å tilbakestille drivstofforsyningen, ta kontakt med Fiats servicenett.
gulFEIL I SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle skade på drivstoff-låssystemet. Henvend deg til Fiats servicenett så snart som
mulig.
gulALTFOR HØY OLJETEMPERATUR I AUTOMATGIRET AT9/ALTFOR HØY TEMPERATUR I AUTOMATGIRET
MED DOBBEL CLUTCH
Symbolet tennes i tilfelle av overoppheting av girkassen, etter en spesielt tung bruk. I dette tilfellet skjer en
begrensning i motorytelsen. Vent til symbolet slokker, med motoren slått fra eller på tomgang.
gulFEIL PÅ LYDANLEGGET
Symbolet tennes for å signalisere svikt i lydanlegget. Henvend deg til Fiats servicenett så snart som mulig.
gulFEIL PÅ SKUMRINGSSENSOREN
Symbolet tennes (sammen med visning av en dedikert melding) i tilfelle av svikt i skumringssensoren.
Henvend deg til Fiats servicenett så snart som mulig.
65

Symbol Hva det betyr

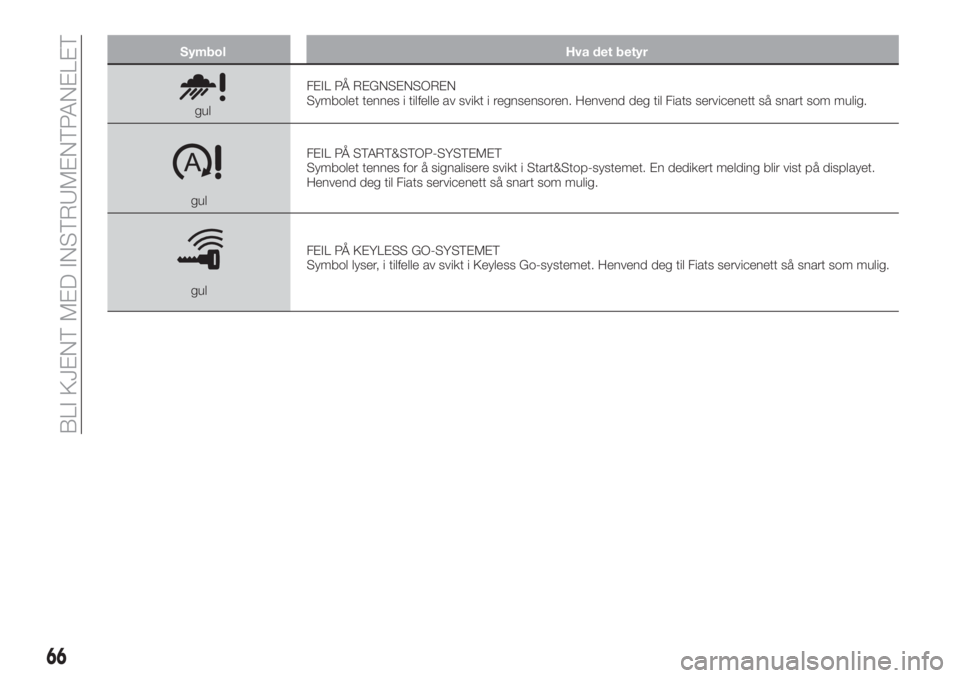

gulFEIL PÅ REGNSENSOREN
Symbolet tennes i tilfelle av svikt i regnsensoren. Henvend deg til Fiats servicenett så snart som mulig.
gulFEIL PÅ START&STOP-SYSTEMET
Symbolet tennes for å signalisere svikt i Start&Stop-systemet. En dedikert melding blir vist på displayet.
Henvend deg til Fiats servicenett så snart som mulig.
gulFEIL PÅ KEYLESS GO-SYSTEMET
Symbol lyser, i tilfelle av svikt i Keyless Go-systemet. Henvend deg til Fiats servicenett så snart som mulig.
66
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr

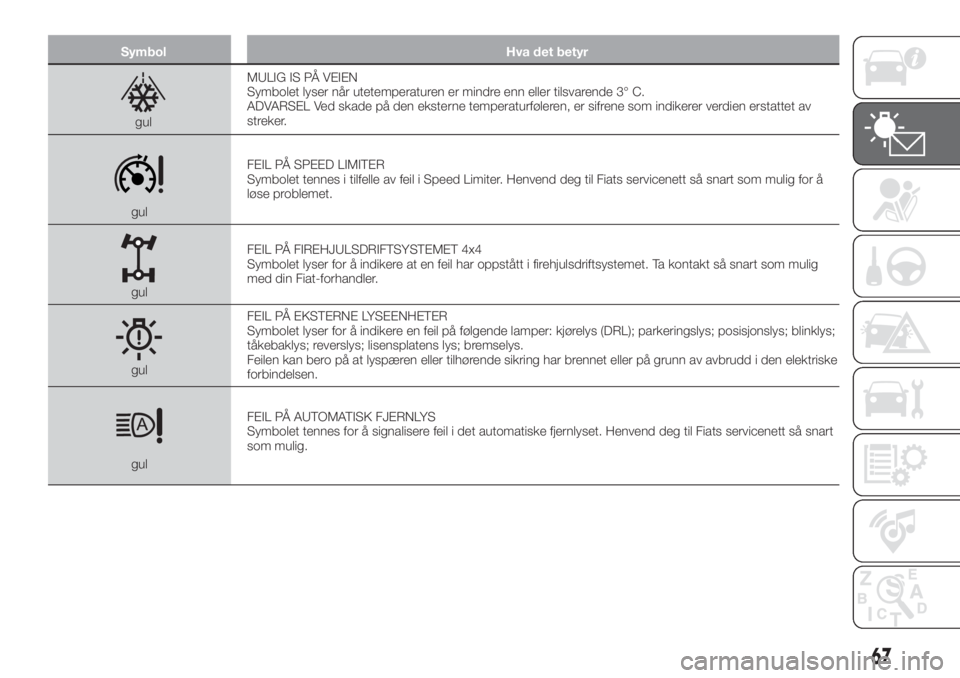

gulMULIG IS PÅ VEIEN
Symbolet lyser når utetemperaturen er mindre enn eller tilsvarende 3° C.
ADVARSEL Ved skade på den eksterne temperaturføleren, er sifrene som indikerer verdien erstattet av
streker.
gulFEIL PÅ SPEED LIMITER
Symbolet tennes i tilfelle av feil i Speed Limiter. Henvend deg til Fiats servicenett så snart som mulig for å
løse problemet.
gulFEIL PÅ FIREHJULSDRIFTSYSTEMET 4x4
Symbolet lyser for å indikere at en feil har oppstått i firehjulsdriftsystemet. Ta kontakt så snart som mulig
med din Fiat-forhandler.
gulFEIL PÅ EKSTERNE LYSEENHETER
Symbolet lyser for å indikere en feil på følgende lamper: kjørelys (DRL); parkeringslys; posisjonslys; blinklys;
tåkebaklys; reverslys; lisensplatens lys; bremselys.
Feilen kan bero på at lyspæren eller tilhørende sikring har brennet eller på grunn av avbrudd i den elektriske
forbindelsen.
gulFEIL PÅ AUTOMATISK FJERNLYS
Symbolet tennes for å signalisere feil i det automatiske fjernlyset. Henvend deg til Fiats servicenett så snart
som mulig.
67

Symbol Hva det betyr

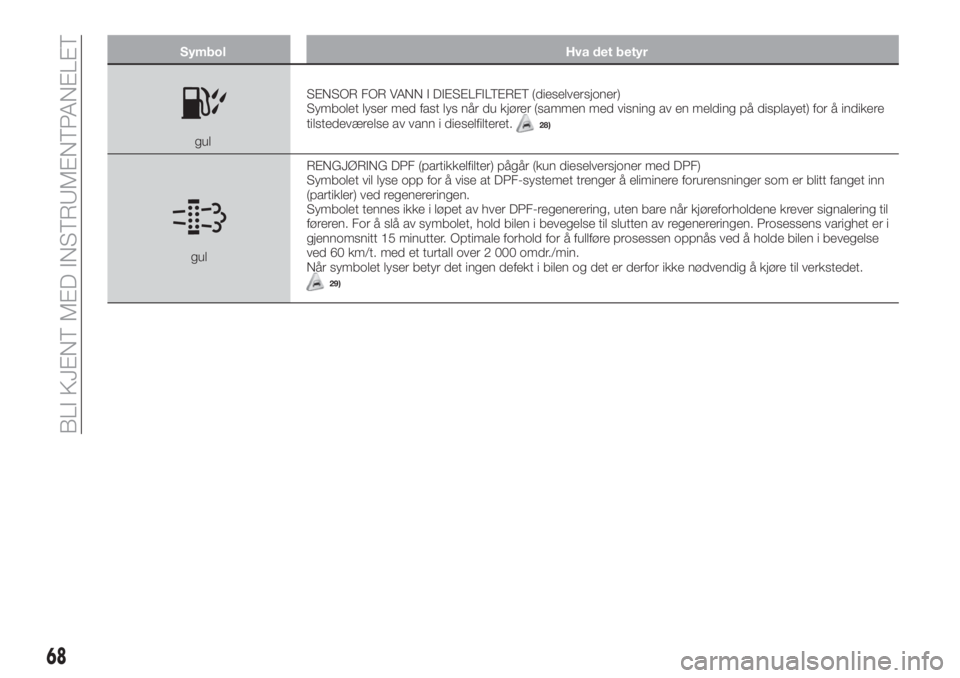

gulSENSOR FOR VANN I DIESELFILTERET (dieselversjoner)
Symbolet lyser med fast lys når du kjører (sammen med visning av en melding på displayet) for å indikere
tilstedeværelse av vann i dieselfilteret.
28)
gulRENGJØRING DPF (partikkelfilter) pågår (kun dieselversjoner med DPF)
Symbolet vil lyse opp for å vise at DPF-systemet trenger å eliminere forurensninger som er blitt fanget inn
(partikler) ved regenereringen.
Symbolet tennes ikke i løpet av hver DPF-regenerering, uten bare når kjøreforholdene krever signalering til
føreren. For å slå av symbolet, hold bilen i bevegelse til slutten av regenereringen. Prosessens varighet er i
gjennomsnitt 15 minutter. Optimale forhold for å fullføre prosessen oppnås ved å holde bilen i bevegelse
ved 60 km/t. med et turtall over 2 000 omdr./min.
Når symbolet lyser betyr det ingen defekt i bilen og det er derfor ikke nødvendig å kjøre til verkstedet.
29)
68
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr

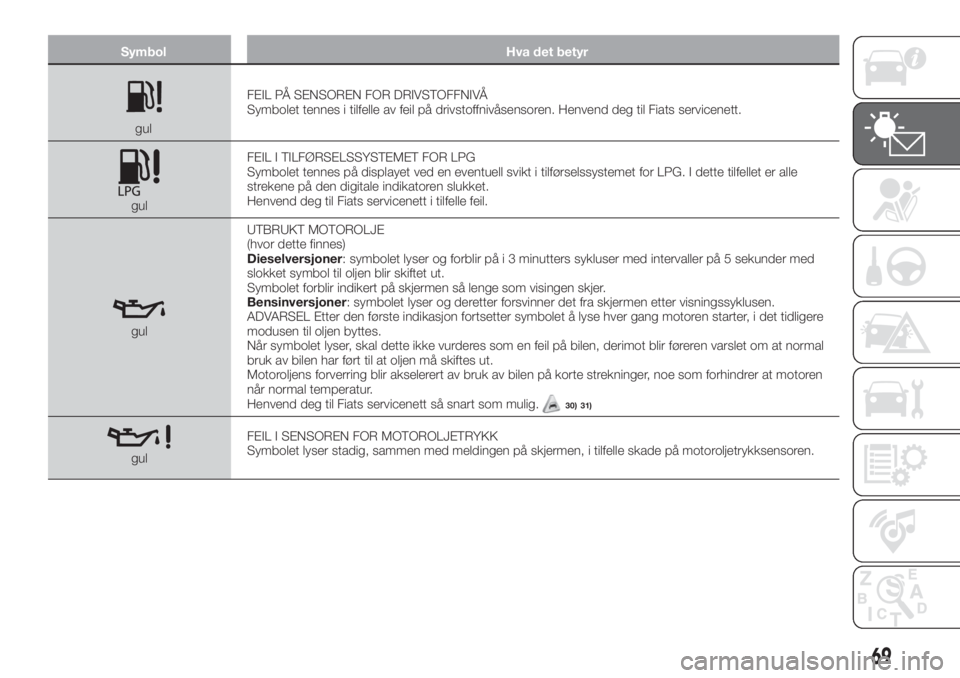

gulFEIL PÅ SENSOREN FOR DRIVSTOFFNIVÅ
Symbolet tennes i tilfelle av feil på drivstoffnivåsensoren. Henvend deg til Fiats servicenett.
gulFEIL I TILFØRSELSSYSTEMET FOR LPG
Symbolet tennes på displayet ved en eventuell svikt i tilførselssystemet for LPG. I dette tilfellet er alle
strekene på den digitale indikatoren slukket.
Henvend deg til Fiats servicenett i tilfelle feil.
gulUTBRUKT MOTOROLJE
(hvor dette finnes)
Dieselversjoner: symbolet lyser og forblir på i 3 minutters sykluser med intervaller på 5 sekunder med
slokket symbol til oljen blir skiftet ut.
Symbolet forblir indikert på skjermen så lenge som visingen skjer.
Bensinversjoner: symbolet lyser og deretter forsvinner det fra skjermen etter visningssyklusen.
ADVARSEL Etter den første indikasjon fortsetter symbolet å lyse hver gang motoren starter, i det tidligere
modusen til oljen byttes.
Når symbolet lyser, skal dette ikke vurderes som en feil på bilen, derimot blir føreren varslet om at normal
bruk av bilen har ført til at oljen må skiftes ut.
Motoroljens forverring blir akselerert av bruk av bilen på korte strekninger, noe som forhindrer at motoren
når normal temperatur.
Henvend deg til Fiats servicenett så snart som mulig.
30) 31)
gulFEIL I SENSOREN FOR MOTOROLJETRYKK
Symbolet lyser stadig, sammen med meldingen på skjermen, i tilfelle skade på motoroljetrykksensoren.
69

Symbol Hva det betyr

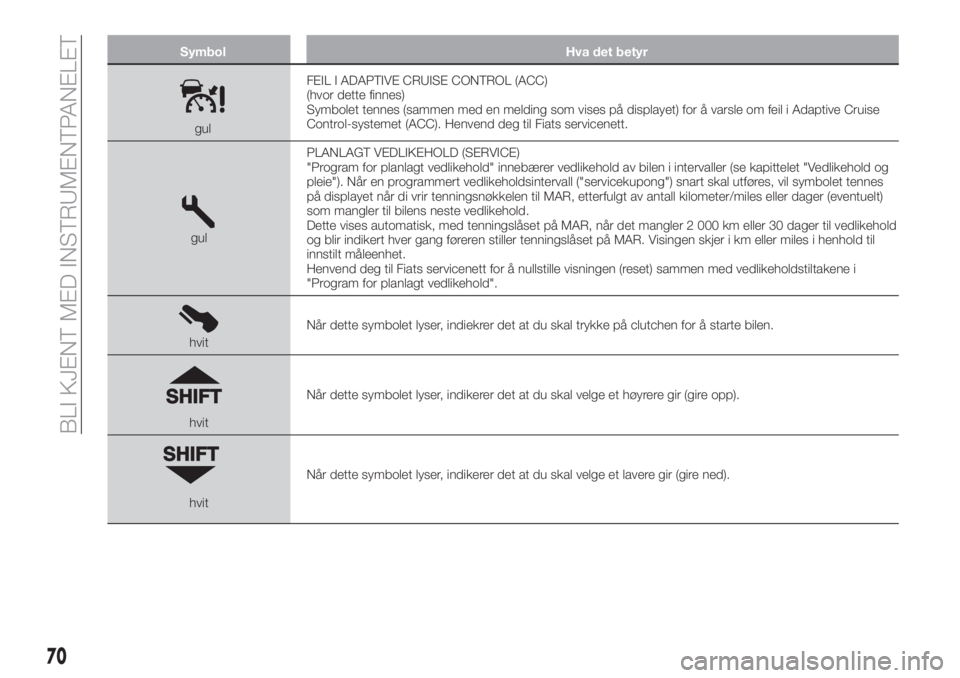

gulFEIL I ADAPTIVE CRUISE CONTROL (ACC)
(hvor dette finnes)
Symbolet tennes (sammen med en melding som vises på displayet) for å varsle om feil i Adaptive Cruise
Control-systemet (ACC). Henvend deg til Fiats servicenett.
gulPLANLAGT VEDLIKEHOLD (SERVICE)
"Program for planlagt vedlikehold" innebærer vedlikehold av bilen i intervaller (se kapittelet "Vedlikehold og
pleie"). Når en programmert vedlikeholdsintervall ("servicekupong") snart skal utføres, vil symbolet tennes
på displayet når di vrir tenningsnøkkelen til MAR, etterfulgt av antall kilometer/miles eller dager (eventuelt)
som mangler til bilens neste vedlikehold.
Dette vises automatisk, med tenningslåset på MAR, når det mangler 2 000 km eller 30 dager til vedlikehold
og blir indikert hver gang føreren stiller tenningslåset på MAR. Visingen skjer i km eller miles i henhold til
innstilt måleenhet.
Henvend deg til Fiats servicenett for å nullstille visningen (reset) sammen med vedlikeholdstiltakene i
"Program for planlagt vedlikehold".
hvitNår dette symbolet lyser, indiekrer det at du skal trykke på clutchen for å starte bilen.
hvitNår dette symbolet lyser, indikerer det at du skal velge et høyrere gir (gire opp).
hvitNår dette symbolet lyser, indikerer det at du skal velge et lavere gir (gire ned).
70
