64)Vær oppmerksom på reparasjoner og
nye malinger i området rundt sensoren
(listen som dekker sensoren på venstre side
av støtfangeren). Ved frontsammenstøt kan
sensoren slå seg automatisk av og
skjermen vise en melding om at sensoren
må repareres. Selv om du ikke får noen
melding om feil, skal du slå av systemet
hvis du har mistanke om radarsensoren har
kommet ut av stilling (f.eks. på grunn av
frontsammenstøt i lav hastighet, som under
parkering). I slike tilfeller skal du henvende
deg til Fiat-forhandleren for innstilling eller
utskifting av radarsensoren.MOOD SELECTOR /
DRIVE MODE
(kjøremodusvelger)
(hvor dette finnes)
Innretningen gjør at du, ved å manuelt
roterende hylsen A fig. 107 på knotten
som er plassert på midtkonsollen, kan
velge mellom tre forskjellige
kjøremoduser ("bilens respons")
avhengig av vei- og kjøreforhold.
- "Auto"-modus
- modus "Traction" (4x4 eller
4x2-versjoner, avhengig av utstyr)
- modus "All Weather" (kun
4x2-versjoner, avhengig av utstyr)
- "Sport"-modus.
Enheten virker på bilens dynamiske
kontrollsystemer, gjennom den
innebygde elektronikken: motoren,
styringen, ESC-systemet, 4x4-system
(hvis tilgjengelig), girkassen, ved hjelp av
grensesnitt med instrumentpanelet.
Dreiebryteren er "monostabil", dvs. når
du slipper den, går den alltid tilbake til
midtstillingen.
107F1B0044C
135

Aksepten av kjøremodusen fra
systemet indikeres av lysdioden ved
siden av ideogrammet og av symbolet
som tilsvarer ideogrammet som tennes
på instrumentpanelets display.
Når motoren starter, holder systemet
normalt kjøremodusen aktiv før du
stopper den samme. For versjoner og
markeder der det er aktuelt, aktiverer
systemet alltid i "Auto"-modus.
"Auto"-MODUS
Modus som anbefales for normal
kjøring, med sikte på komfort og
sikkerhet i normale kjøreforhold og
trekkraft. På versjoner 4x4 reduserer
denne modusen drivstofforbruket, da
det automatisk endrer fordelingen av
dreiemoment mellom for- og bakaksel,
og koble fra transmisjonen til hjulene
bak, dersom kjøreforholdene og
terrenget gjør dette mulig.
Aktivering
Ved å starte fra modusen "Traction/All
Weather" aktiv, drei hylsen mot klokken
og hold den kvar i denne posisjonen i
minst en halv sekund, og i hvert fall til
lysdioden tennes og valgt modus blir
vist på displayet. Lysdioden for tidligere
valgt modus slokker samtidig. Når du
slipper den, går hylsen tilbake til midten.Ved å starte fra modusen "Sport" aktiv,
drei hylsen med klokken og hold den
kvar i denne posisjonen i minst en halv
sekund, og i hvert fall til lysdioden
tennes og valgt modus blir vist på
displayet. Lysdioden for tidligere valgt
modus slokker samtidig. Når du slipper
den, går hylsen tilbake til midten.
"Traction"/"All
Weather"-MODUS
Det er en modus som tar sikte på
kjøresikkerheten i forhold med dårlig
veigrep for bien (asfalt som er våt, glatt,
regn, snø). For 4x4-versjoner: det er
også anbefalt å bruke funksjonen for
kjøring på grusvei eller off-road.
Aktivering
Ved å starte fra modusen "Auto" aktiv,
drei hylsen med klokken og hold den
kvar i denne posisjonen i minst en halv
sekund, og i hvert fall til lysdioden
tennes og valgt modus blir vist på
displayet. Lysdioden for tidligere valgt
modus slokker samtidig. Når du slipper
den, går hylsen tilbake til midten.
Ved å starte fra modusen "Sport" aktiv,
drei hylsen mot klokken og hold den
kvar i denne posisjonen i minst en halv
sekund, og i hvert fall til lysdioden
tennes og valgt modus blir vist på
displayet. Lysdioden for tidligere valgt
modus slokker samtidig. Når du slipper
den, går hylsen tilbake til midten.
"Sport"-MODUS
Det er en modus som understreker
gleden av en sporty kjøring; men den
øker drivstofforbruket. På
4x4-versjonene er veigrepet optimert og
muliggjør en forbedret ytelse i forhold til
bilens veigrep, selv i svinger.
Aktivering
Ved å starte fra modusen "Auto" aktiv,
drei hylsen mot klokken og hold den
kvar i denne posisjonen i minst en halv
sekund, og i hvert fall til lysdioden
tennes og valgt modus blir vist på
displayet. Lysdioden for tidligere valgt
modus slokker samtidig. Når du slipper
den, går hylsen tilbake til midten.
Ved å starte fra modusen "Traction/All
Weather" aktiv, drei hylsen med klokken
og hold den kvar i denne posisjonen i
minst en halv sekund, og i hvert fall til
lysdioden tennes og valgt modus blir
vist på displayet. Lysdioden for tidligere
valgt modus slokker samtidig. Når du
slipper den, går hylsen tilbake til midten.
FEILNDIKASJONER
I tilfelle en feil i systemet og i bryteren,
vil giringsmodusen bli sperret
automatisk. Systemet vil automatisk bli
satt i "Auto"-modus. I disse tilfellene vil
displayet vise en dedikert advarsel. Kjør
til et verksted i Fiats servicenett så snart
som mulig for en systemkontroll.
136
START OG KJØRING

PARK
ASSIST-SYSTEM
VERSJONER MED
4 SENSORER
132)
65) 66) 67)
Parkeringssensorene, som befinner seg
i den bakre støtfangeren fig. 108, har
funksjonen å påvise eventuelle
hindringer som er i nærheten av bilens
bakside.
Sensorene, ved hjelp av en forbigående
akustisk signal, varsler føreren om at
det finnes noen hindringer og, avhengig
av versjon, også med visuelle signaler
på instrumentpanelet.Aktivering
Sensorene blir automatisk aktivert når
du velger revers. En økning av
frekvensen i det akustiske signalet
tilsvarer en reduksjonen av avstanden
fra hindringen bak bilen.
Lydsignal
Når du aktiverer reversgiret, i nærvær av
en hindring bak, aktiveres et akustisk
signal som varierer med avstanden til
hindringen fra støtfangeren.
Lydsignalets hyppighet:
øker med minkende avstand mellom
bilen og hindringen;
den blir kontinuerlig når avstanden
mellom bilen og hindringen er mindre
enn ca. 30 cm;
den for blir konstant dersom
avstanden mellom bilen og hindringen
forblir uendret. Hvis denne situasjonen
involverer sidesensorene, avbrytes
signalet etter ca. 3 sekunder for å
unngå for eksempel varsler i tilfelle av
manøver langs en vegg.
den slutter umiddelbart hvis
avstanden øker.
Når systemet sender ut lyd, blir volumet
iUconnect™-systemet senket
automatisk.Deteksjonsavstand
Hvis flere hindringer blir oppdaget, tar
systemet hensyn bare til hindringen
som er nærmest kjøretøyet.
Visning på skjermen
Signaleringene som er knyttet til Park
Assist-systemet vises på
instrumentpanelet bare hvis du velger
alternativet "Lydsignal og display" i
menyen "Settings" påUconnect™-
systemet (for mer informasjon, se
beskrivelsen i det dedikerte kapitlet).
Systemet signaliserer tilstedeværelsen
av en hindring ved å vise en enkelt bue i
en av de mulige områdene, i henhold til
avstanden til objektet og stillingen i
forhold til kjøretøyet. Hvis hinderet
oppdages i området midt bak, blir en
enkel bue vist på displayet når hinderet
nærmer sig. Først lyser buen med et
fast lys, deretter blinker den og en
lydalarm høres.
FUNKSJON MED
TILHENGER
68)
Sensorens funksjon slås av automatisk
ved innsetning av tilhengerens
elektriske tilkobling i kontakten på
slepekroken på bilen.
Sensorene blir automatisk reaktivert når
den elektriske tilkoblingen tas av
tilhengeren.
108F1B0142C
137

Før du bruker Park Assist-systemet, bør
du demontere slepekroken med kule og
tilhørende feste fra bilen. Unnlatelse av
å gjøre dette kan føre til personskade
eller skade på kjøretøyet eller hindringer
fordi, tilhengerkoblingens kule befinner
sig allerede er i en posisjon som er mye
nærmere hindringen enn den bakre
støtfangeren, når en kontinuerlig
lyssignal høres.
GENERELLE ADVARSLER
Det er visse forhold som kan påvirke
parkeringssystemets ytelse:
en redusert følsomhet i sensoren og
en redusering i
parkeringshjelpsystemets ytelse kan
oppstå på grunn av at sensorens
overflate er dekt med: is, snø, søle,
maling etc.;
sensoren oppdager et objekt som
ikke finnes ("ekostøy") forårsaket av
forstyrrelser av mekanisk type, for
eksempel: bilvask, regn (ekstreme
vindforhold), hagl;
de signaler som sendes av sensoren
kan forandres ved nærværet i nærheten
av ultralydsystemer (f.eks.
trekkluftbremser eller pneumatiske
hammere);
systemytelsen av parkeringshjelpen
kan også påvirkes av sensorenes
posisjon, for eksempel ved å variere
balanseringen (på grunn av slitasje av
støtdempere, fjæring), eller ved å skifte
dekk, laste bilen altfor mye, vd å
montere spesielle anlegg som senker
bilen;
tilstedeværelsen av
tilhengerkoblingen i fravær av
tilhengeren, som kunne forstyrre riktig
drift av parkeringssensorene. I tilfelle du
ønsker å la slepekroken være montert
uten en tilhenger, bør du kontakte Fiats
servicenett for å tillate oppdateringen av
Park Assist-systemet, fordi slepekroken
kan bli oppdaget som et hinder av
sensorene i midten.
tilstedeværelsen av klebemiddel på
sensorene. Være nøye med å ikke feste
noen etiketter på sensorene.
FORSIKTIG
132)Ansvaret for parkeringen og andre
muligt farlige manøvrer, er helt og holdent
bilførerens. Ved å utføre disse manøvrene,
skal du alltid sørge for at manøverrommet
er fritt fra mennesker (spesielt barn) eller
dyr langs veien du kjører på.
Parkeringssensorene er kun til hjelp for
bilføreren, som allikevel alltid må være
ytterst forsiktig og alltid være oppmerksom
når manøvrene utføres.Disse vil alltid kunne representerer en fare,
selv om de utføres i lav hastighet.
ADVARSEL
65)For riktig drift, er det viktig at sensorene
alltid er frie fra søle, smuss, snø og is. Ved
rengjøring av sensorene, vær spesielt
oppmerksom slik at de ikke ripes eller
skades; unngå å bruke tørre, grove eller
harde kluter. Sensorene må vaskes med
rent vann, eventuelt med tillegg av
bilsjampo. I vaskestasjoner som bruker
høytrykksvasker med dampstråle eller
høytrykksrengjøringsmaskiner, må du holde
munnstykkene på en avstand av mer enn
10 cm fra sensorene.
66)For arbeid på støtfangeren i
sensorområdet, henvend deg bare til Fiats
servicenett. Intervensjoner på støtfangeren
som blir utført på gal måte, kan påvirke
parkeringssensorenes funksjon.
67)For lakkering av støtfangeren eller
eventuelle retusjeringer av lakken i
sensorområdet, henvend deg bare til Fiats
servicenett. Feilaktig påføring av maling,
kan påvirke parkeringssensorenes funksjon.
68)Sensorene kan gi falske indikasjoner og
tolke slepekrokens kulehode og tilhørende
feste som en hindring i dette området bak
bilen.
138
START OG KJØRING

LANE ASSIST-
SYSTEM (varsel om
utkjøring fra
kjørefeltet)
BESKRIVELSE
69) 70) 71) 72) 73) 74)
Lane Assist-systemet bruker et kamera
plassert på frontruten for å detektere
grensene for kjørefeltet og evaluere
bilens posisjon i forhold til grensene, for
å sikre at bilen kjører selv innen
kjørefeltets grenser.
Når begge kjørefeltgrensene blir
detektert og bilen kjører over én av
disse uten at føreren ønsker det
(blinklyset er ikke aktivert), inngriper
Lane Assist-systemet med en taktil
impuls ved hjelp av et moment som blir
applisert på rattet (vibrasjon), for å
advare føreren om behovet for å gripe
inn for å holde seg innenfor kjørefeltets
grenser.
ADVARSEL Rattets moment som
overføres av systemet er betydelig nok
til å bli oppfattet, men alltid lavt slik att
den er komfortabel for føreren som alltid
har kontrollen over bilen. Føreren kan
da dreie rattet etter behov, når som
helst.Hvis bilen fortsetter å krysse
kjørefeltlinjen uten at føreren ønsker det,
blir varsellampen
(eller ikonet på
displayet) vist for å varsle føreren at han
må kjøre bilen tilbake innenfor
kjørefeltets grenselinjer.
ADVARSEL Systemet overvåker
tilstedeværelsen av førerens hender på
rattet. I tilfelle at ingen blir detektert, gir
systemet fra seg et lydsignal og koples
bort til reaktivering ved å trykke på en
dedikert knapp (se beskrivelsen
nedenfor).
Når den oppdager kun en grense i
kjørefeltet og bilen passerer den uten at
føreren ønsker det (blinklyset ikke
aktivert), viser instrumentpanelet
advarselen
(eller ikonet på skjermen)
for å varsle føreren om å kjøre tilbake
bilen i kjørefeltet. I dette tilfellet blir den
taktile advarselen (vibrasjoner i rattet)
ikke gitt.
AKTIVERING/UTKOBLING
AV SYSTEMET
Lane Assist system kan aktiveres/
deaktiveres ved hjelp av knappen
fig. 109, som befinner seg på venstre
spak.Ved hver motoroppstart, beholder
systemet koplingstilstanden som var til
stede ved forrige stoppet.
En dedikert melding blir vist på
displayet ved aktivering og deaktivering,
på visse versjoner.
Aktiviseringsbetingelser
Etter at systemet er blitt satt inn,
aktiveres det kun når følgende vilkår er
oppfylt:
føreren holder minst en hånd på
rattet;
bilens hastighet er mellom 60 km/t
og 180 km/t;
kjørefeltets grenselinjer er helt synlige
på begge sider;
siktforholdene er tilstrekkelige;
veien er rett eller har kurver med stor
radius;
man opprettholder en sikker avstand
til kjøretøyet foran;
109F1B0334C
139

retningsindikatoren (for forlatelse av
kjørefeltet) er ikke aktivert;
kjørefeltets grenselinjer er helt
synlige på begge sider (kun for
aktivering av pulseringene).
MERK Systemet appliserer ingen
vibrasjon til rattet hver gang et
sikkerhetssystem blir aktivert (bremser,
ABS-system, ASR-system,
ESC-system, Full Brake Control-
system, etc.).
ADVARSEL
69)Hengende last på taket av kjøretøyet
kan forstyrre riktig bruk av kameraet. Før du
kjører, skal du forsikre deg om å fete lasten
slik at den ikke dekker kameraets
rekkevidde.
70)Hvis du som følge av riper, flis, ødelagt
frontrute, må skifte den ut, skal du bare
henvende deg til Fiats servicenett. Utfør
ikke utskifting av frontruten selv, fare for
funksjonsfeil! Det anbefales å foreta
utskifting av frontruten i tilfelle den er skadet
i kameraområdet.
71)Ikke tukle med og forsøk ikke utføre
inngrep på kameraet. Ikke blokker åpninger
i de estetiske bekledningene som er
plassert under det innvendige bakspeilet. I
tilfelle av defekt på kameraet, skal du
henvende deg til Fiats servicenett.
72)Ikke dekk til kameraets rekkevidde med
klistremerker eller andre gjenstander. Ta
også hensyn til gjenstander på bilens
panser (f.eks. snølag) og sørg for at de ikke
forstyrrer kameraet.73)Kameraet kan ha begrenset
funksjonalitet eller være ur funksjon på
grunn av været, som kraftig regn, hagl,
tilstedeværelse av tykk tåke, rikelig snø, lag
av is på frontruten.
74)Kameraets funksjonaliteten kan også bli
påvirket av tilstedeværelsen av støv,
fuktighet, skitt eller is på frontruten, på
trafikkforhold (f.eks. kjøretøyene kjører ikke i
linje med førerens bil, biler kjør i
tverrgående retning eller mot
kjøreretningen, kurve med en liten
kurveradius), veiforhold og kjøreforhold
(dvs. terrengkjøring). Sørg for at du alltid
holder frontruten rengjort. For å unngå å
skrape frontruten, bruk spesielle
vaskemidler og rene kluter. Også
kamerafunksjonen kan være begrenset eller
fraværende i visse kjøre-, trafikk- og
veiforhold.

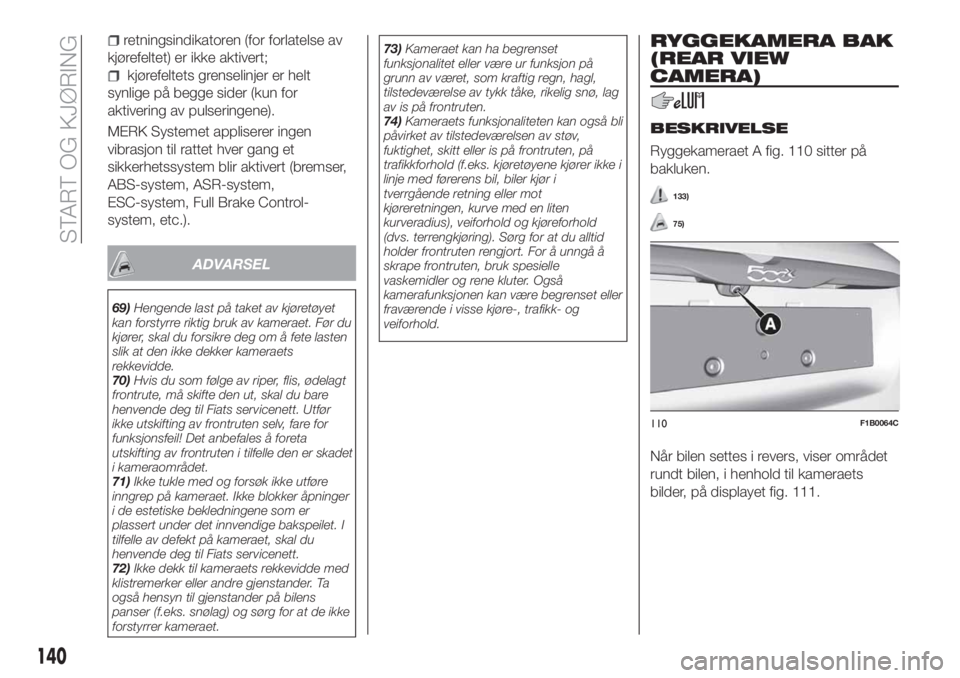

RYGGEKAMERA BAK
(REAR VIEW
CAMERA)
BESKRIVELSE
Ryggekameraet A fig. 110 sitter på
bakluken.
133)
75)
Når bilen settes i revers, viser området
rundt bilen, i henhold til kameraets
bilder, på displayet fig. 111.
110F1B0064C
140

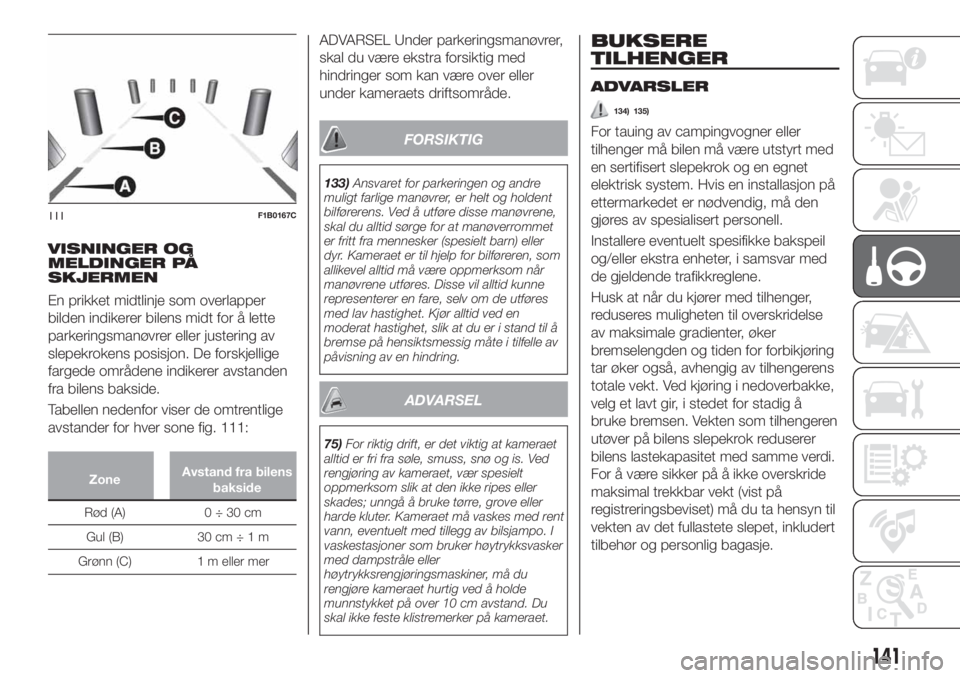

START OG KJØRING

VISNINGER OG
MELDINGER PÅ
SKJERMEN
En prikket midtlinje som overlapper
bilden indikerer bilens midt for å lette
parkeringsmanøvrer eller justering av
slepekrokens posisjon. De forskjellige
fargede områdene indikerer avstanden
fra bilens bakside.
Tabellen nedenfor viser de omtrentlige
avstander for hver sone fig. 111:
ZoneAvstand fra bilens
bakside
Rød (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m
Grønn (C) 1 m eller mer
ADVARSEL Under parkeringsmanøvrer,
skal du være ekstra forsiktig med
hindringer som kan være over eller
under kameraets driftsområde.
FORSIKTIG
133)Ansvaret for parkeringen og andre
muligt farlige manøvrer, er helt og holdent
bilførerens. Ved å utføre disse manøvrene,
skal du alltid sørge for at manøverrommet
er fritt fra mennesker (spesielt barn) eller
dyr. Kameraet er til hjelp for bilføreren, som
allikevel alltid må være oppmerksom når
manøvrene utføres. Disse vil alltid kunne
representerer en fare, selv om de utføres
med lav hastighet. Kjør alltid ved en
moderat hastighet, slik at du er i stand til å
bremse på hensiktsmessig måte i tilfelle av
påvisning av en hindring.
ADVARSEL
75)For riktig drift, er det viktig at kameraet
alltid er fri fra søle, smuss, snø og is. Ved
rengjøring av kameraet, vær spesielt
oppmerksom slik at den ikke ripes eller
skades; unngå å bruke tørre, grove eller
harde kluter. Kameraet må vaskes med rent
vann, eventuelt med tillegg av bilsjampo. I
vaskestasjoner som bruker høytrykksvasker
med dampstråle eller
høytrykksrengjøringsmaskiner, må du
rengjøre kameraet hurtig ved å holde
munnstykket på over 10 cm avstand. Du
skal ikke feste klistremerker på kameraet.
BUKSERE
TILHENGER
ADVARSLER
134) 135)
For tauing av campingvogner eller
tilhenger må bilen må være utstyrt med
en sertifisert slepekrok og en egnet
elektrisk system. Hvis en installasjon på
ettermarkedet er nødvendig, må den
gjøres av spesialisert personell.
Installere eventuelt spesifikke bakspeil
og/eller ekstra enheter, i samsvar med
de gjeldende trafikkreglene.
Husk at når du kjører med tilhenger,
reduseres muligheten til overskridelse
av maksimale gradienter, øker
bremselengden og tiden for forbikjøring
tar øker også, avhengig av tilhengerens
totale vekt. Ved kjøring i nedoverbakke,
velg et lavt gir, i stedet for stadig å
bruke bremsen. Vekten som tilhengeren
utøver på bilens slepekrok reduserer
bilens lastekapasitet med samme verdi.
For å være sikker på å ikke overskride
maksimal trekkbar vekt (vist på
registreringsbeviset) må du ta hensyn til
vekten av det fullastete slepet, inkludert
tilbehør og personlig bagasje.
111F1B0167C
141

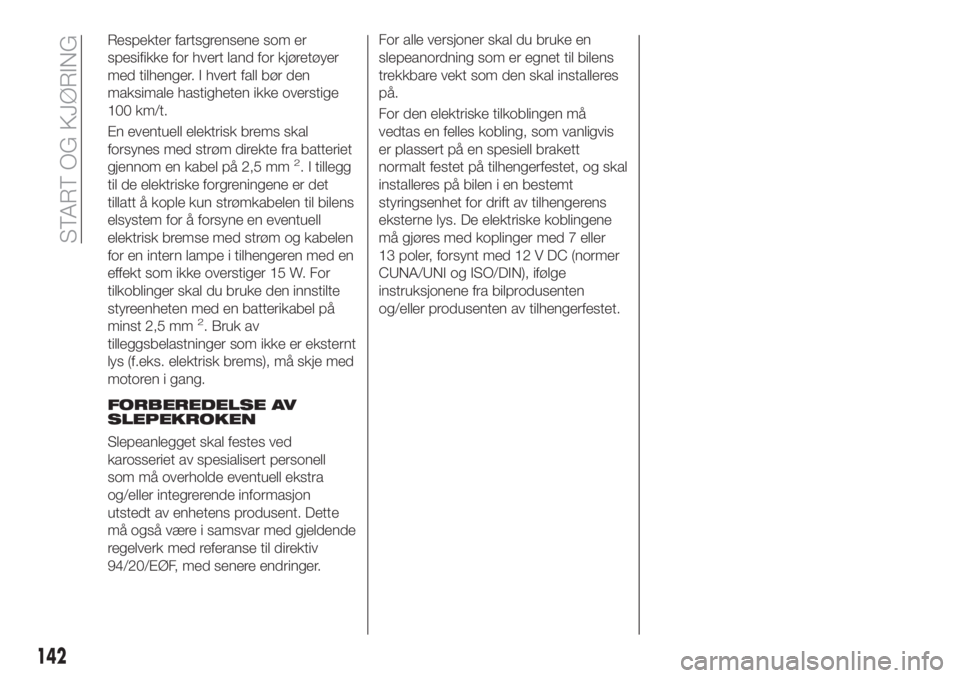

Respekter fartsgrensene som er
spesifikke for hvert land for kjøretøyer
med tilhenger. I hvert fall bør den
maksimale hastigheten ikke overstige
100 km/t.
En eventuell elektrisk brems skal
forsynes med strøm direkte fra batteriet
gjennom en kabel på 2,5 mm
2. I tillegg
til de elektriske forgreningene er det
tillatt å kople kun strømkabelen til bilens
elsystem for å forsyne en eventuell
elektrisk bremse med strøm og kabelen
for en intern lampe i tilhengeren med en
effekt som ikke overstiger 15 W. For
tilkoblinger skal du bruke den innstilte
styreenheten med en batterikabel på
minst 2,5 mm
2. Bruk av
tilleggsbelastninger som ikke er eksternt
lys (f.eks. elektrisk brems), må skje med
motoren i gang.
FORBEREDELSE AV
SLEPEKROKEN
Slepeanlegget skal festes ved
karosseriet av spesialisert personell
som må overholde eventuell ekstra
og/eller integrerende informasjon
utstedt av enhetens produsent. Dette
må også være i samsvar med gjeldende
regelverk med referanse til direktiv
94/20/EØF, med senere endringer.For alle versjoner skal du bruke en
slepeanordning som er egnet til bilens
trekkbare vekt som den skal installeres
på.
For den elektriske tilkoblingen må
vedtas en felles kobling, som vanligvis
er plassert på en spesiell brakett
normalt festet på tilhengerfestet, og skal
installeres på bilen i en bestemt
styringsenhet for drift av tilhengerens
eksterne lys. De elektriske koblingene
må gjøres med koplinger med 7 eller
13 poler, forsynt med 12 V DC (normer
CUNA/UNI og ISO/DIN), ifølge
instruksjonene fra bilprodusenten
og/eller produsenten av tilhengerfestet.
142
START OG KJØRING
