2018 FIAT 500L Brugs- og vedligeholdelsesvejledning (in Danish)

IDENTIFIKATIONSDATA
TYPESKILT
Skiltet sidder i bageste venstre side af
bagagerummet fig. 177 (løft
gulvbeklædningen for at få adgang til
det) og indeholder følgende
oplysninger:
ANavn på fabrikant.
BTypegodkendelsesnummer:
CBilens typekode.
DStelnummer (fortløbende
produktionsnummer).
EStørste tilladte totalvægt af bil.
FStørste tilladte totalvægt af bil med
anhænger.
GStørste tilladte akseltryk, 1. aksel
(forreste).
HStørste tilladte akseltryk, 2. aksel
(bageste).
IMotortype.
LKode for karrosseriversion.
MKode for reservedele.
NRøgtæthedskoefficient (for
dieselmotor).
LAKTYPEMÆRKAT
Mærkatet sidder på indersiden af
bagklappen og indeholder følgende
oplysninger fig. 178:
ALakproducent.
BFarvebetegnelse.
CFiat-farvekode.
DKode for lak til reparation eller
oplakering.MÆRKNING AF STEL
Den er stemplet på tværstangen under
sædet i passagersiden og indeholder
følgende oplysninger:
køretøjstype
stelnummer (fortløbende
produktionsnummer).
MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken
og omfatter motorens typebetegnelse
og fabrikationsnummer.
177F0Y0501C
178F0Y0003C
175

MOTOR
Versioner 0.9 TwinAir Turbo Natural Power 0.9 TwinAir Turbo 105 hk
Typekode 312A2000 199B6000
Cyklus Otto Otto
Antal og placering af cylindre 2 i række 2 i række
Boring og slaglængde (mm) 80,5 x 86,0 80,5 x 86,0
Samlet slagvolumen (cm³) 875 875
Kompressionsforhold 10 ± 0,2 10 ± 0,2
METAN BENZIN
Største effekt (EØF) (kW) 59 62,5 77
72
(*)
Største effekt (EØF) (HK) 80 85 105
98(*)
ved (o/min) 5500 5500 5500
5750(*)
Største drejningsmoment (EØF) (Nm) 145 145 145
120(*)
Største drejningsmoment (EØF) (kgm) 14,8 14,8 14,8
12,2(*)
ved (o/min) 2500 2000 2000
1750(*)
Tændrør NGK ILKR9G8 eller NGK ILKR9H8 NGK ILKR9G8
BrændstofMetan til
motorkøretøjerBlyfri benzin oktan 95.
(standard EN228)Blyfri benzin oktan 95. (standard EN228)
Miljøvenlighed Euro 6 Euro 6
(*) Motordata med knappen ECO trykket ned
176
TEKNISKE DATA

Versioner 1.4 16V 95 hk 1.4 16V 120 hk 1.4 16V 120 hk LPG
Typekode 843A1000 940B7000 940B7000
Cyklus Otto Otto Otto
Antal og placering af cylindre 4 i række 4 i række 4 i række
Boring og slaglængde (mm) 72,0 x 84,0 72,0 x 84,0 72,0 x 84,0
Samlet slagvolumen (cm³) 1368 1368 1368
Kompressionsforhold 11 ± 0,2 9,8 ± 0,2 9,8 ± 0,2
LPG BENZIN
Største effekt (EØF) (kW) 70 88 88 88
Største effekt (EØF) (HK) 95 120 120 120
ved (o/min) 6000 5000 5000 5000
Største drejningsmoment (EØF) (Nm) 127 215 215 215
Største drejningsmoment (EØF) (kgm) 12,9 22 22 22
ved (o/min) 4500 2500 2500 2500
Tændrør NGK DCPR7E-N-10 NGK IKR9J8 NGK IKR9J8
BrændstofBlyfri benzin oktan
95. (standard EN228)Blyfri benzin oktan
95. (standard EN228)LPG til
motorkøretøjer
(Standard EN589)Blyfri benzin oktan
95. (standard EN228)
Miljøvenlighed Euro 6 Euro 6 Euro 6
177

Versioner 1.3 16V 85 hk Multijet 1.3 16V 95 hk Multijet
Typekode 199B4000 330A1000
Cyklus Diesel Diesel
Antal og placering af cylindre 4 i række 4 i række
Boring og slaglængde (mm) 69,6 x 82,0 69,6 x 82,0
Samlet slagvolumen (cm³) 1248 1248
Kompressionsforhold 16,8 ± 0,4 16,8 ± 0,4
Største effekt (EØF) (kW) 62 70
Største effekt (EØF) (HK) 85 95
ved (o/min) 3500 3750
Største drejningsmoment (EØF) (Nm) 200 215
Største drejningsmoment (EØF) (kgm) 20,4 21,9
ved (o/min) 1500 1500
Brændstof Dieselolie til motorkøretøjer (Standard EN590) Dieselolie til motorkøretøjer (Standard EN590)
Miljøvenlighed Euro 5 Euro 6
178
TEKNISKE DATA

Versioner 1.6 16V 120 hk Multijet
Typekode940C1000
CyklusDiesel
Antal og placering af cylindre 4 i række
Boring og slaglængde (mm) 79,5 x 80,5
Samlet slagvolumen (cm³) 1598
Kompressionsforhold 16,5 ± 0,4
Største effekt (EØF) (kW) 88
Største effekt (EØF) (HK) 120
ved (o/min)3750
Største drejningsmoment (EØF) (Nm) 320
Største drejningsmoment (EØF) (kgm) 32,6
ved (o/min)1750
Brændstof Dieselolie til motorkøretøjer (Standard EN590)
MiljøvenlighedEuro 6
179

HJUL
167) 168)
FABRIKSMONTEREDE
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
standardtypegodkendelsen er det alene
sidstnævnte, der er gældende. Af
hensyn til kørselssikkerheden skal bilen
være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).SNEKÆDER
Advarsler83)
BEMÆRK På dækkene 195/65 R15
91H og 205/55 R16 91H kan der
monteres snekæder med reducerede
mål med maksimalt fremspring ud over
dækkets profil på 9 mm. Der kan ikke
sættes snekæder på dækket 225/45
R17 91V.
Brug af snekæder skal ske i
overensstemmelse med gældende
nationale bestemmelser. I nogle lande
betragtes dæk, der er identificeret
ved bogstaverne M+S (Mud and
Snow), som vinterudstyr. Deres
anvendelse svarer derfor til anvendelsen
af snekæder.
Kæderne må kun monteres på
forhjulene (trækkende hjul).
Når kæderne er monteret, skal man
køre 10-30 meter og derpå
efterkontrollere kædernes spænding.
Brug af snekæder med ikke-original
dækstørrelse kan beskadige bilen.
Brug af dæk af anden størrelse eller
type (M+S, til sne, osv.) mellem forhjuls-
og baghjulsaksler kan påvirke bilens
styrbarhed med fare for, at man mister
kontrollen over bilen og risikerer uheld.Der kan ikke monteres snekæder på
reservehjulet (afhængigt af
versioner/markeder). Hvis et fordæk
punkterer, kan baghjulet i samme side
flyttes frem på forakslen, og
reservehjulet monteres på baghjulets
plads. På den måde har man to
normale forhjul hvorpå der kan
monteres snekæder.
180
TEKNISKE DATA

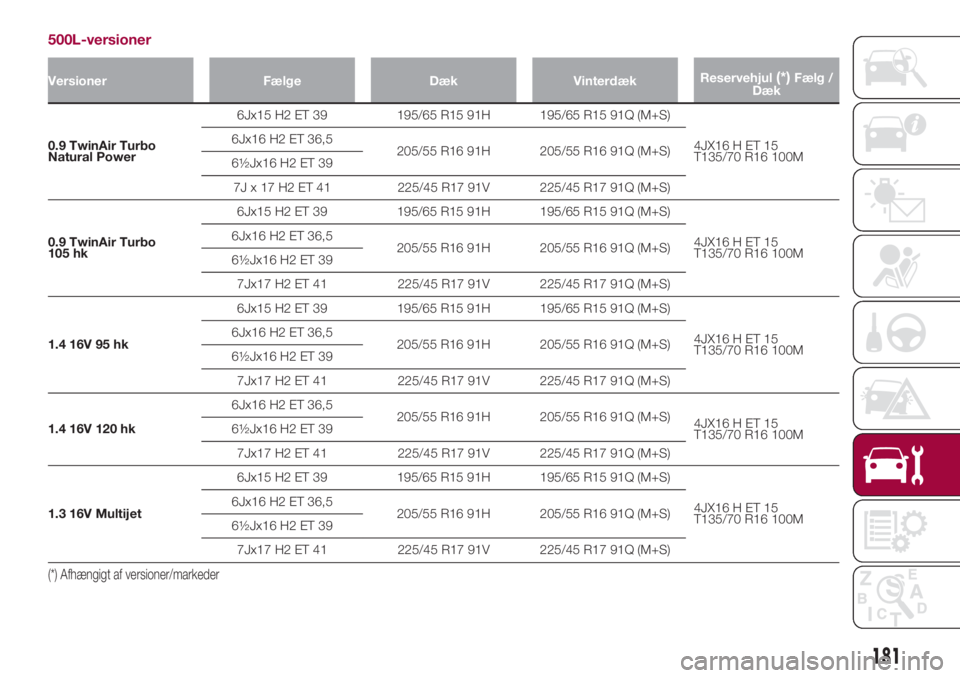

500L-versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95 hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120 hk6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
181

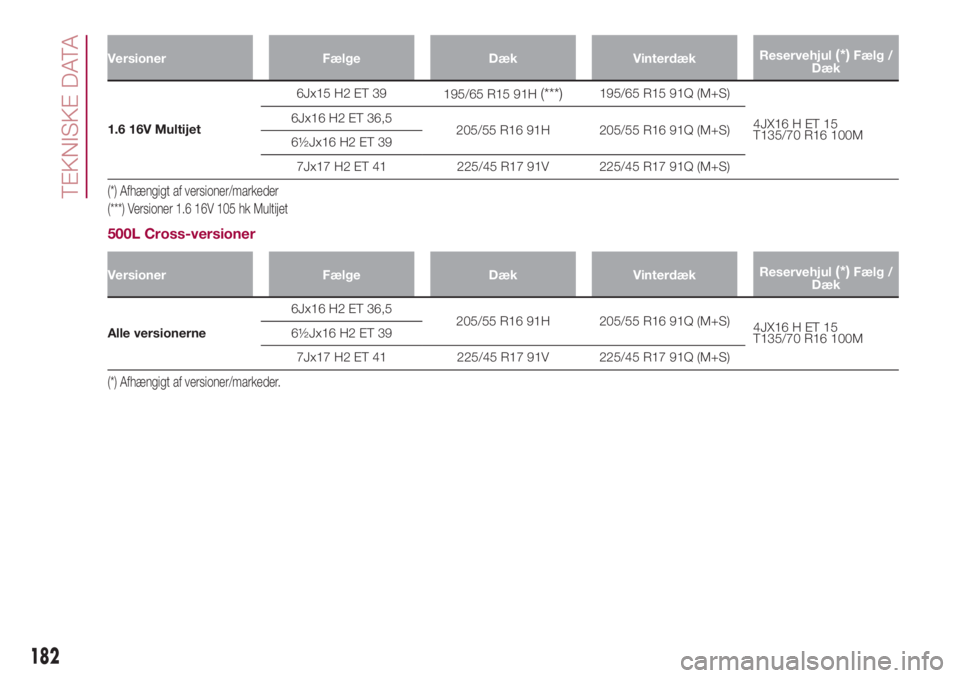

Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
1.6 16V Multijet6Jx15 H2 ET 39
195/65 R15 91H
(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder
(***) Versioner 1.6 16V 105 hk Multijet
500L Cross-versioner
Versioner Fælge Dæk VinterdækReservehjul(*)Fælg /
Dæk
Alle versionerne6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Afhængigt af versioner/markeder.
182
TEKNISKE DATA
