2018 FIAT 500L Brugs- og vedligeholdelsesvejledning (in Danish)

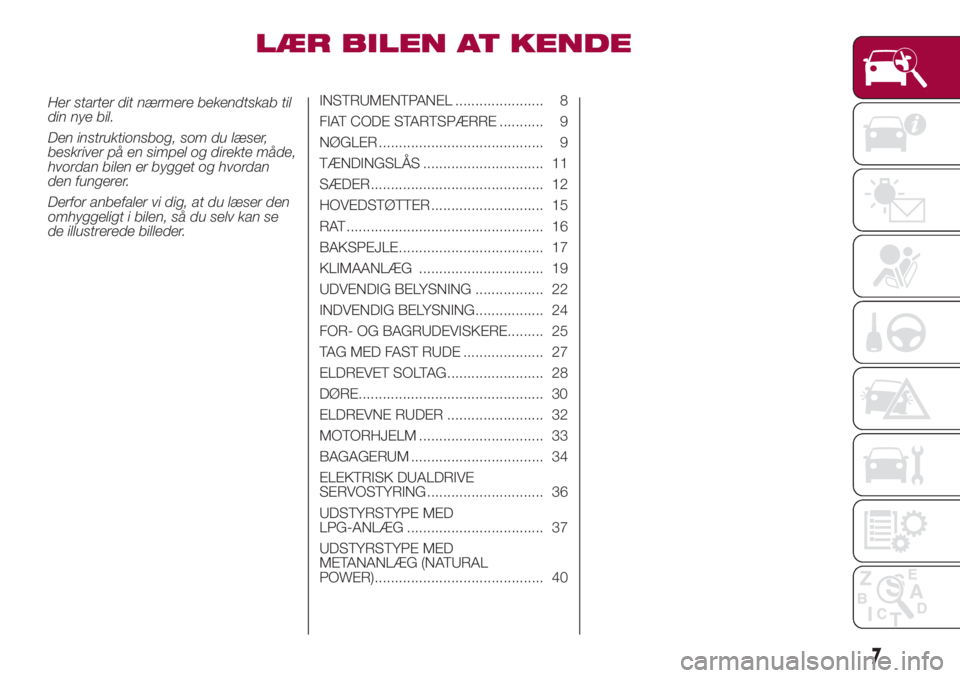

LÆR BILEN AT KENDE
Her starter dit nærmere bekendtskab til
din nye bil.
Den instruktionsbog, som du læser,
beskriver på en simpel og direkte måde,
hvordan bilen er bygget og hvordan
den fungerer.
Derfor anbefaler vi dig, at du læser den
omhyggeligt i bilen, så du selv kan se
de illustrerede billeder.INSTRUMENTPANEL ...................... 8
FIAT CODE STARTSPÆRRE ........... 9
NØGLER ......................................... 9
TÆNDINGSLÅS .............................. 11
SÆDER........................................... 12
HOVEDSTØTTER ............................ 15
RAT ................................................. 16
BAKSPEJLE.................................... 17
KLIMAANLÆG ............................... 19
UDVENDIG BELYSNING ................. 22
INDVENDIG BELYSNING................. 24
FOR- OG BAGRUDEVISKERE......... 25
TAG MED FAST RUDE .................... 27
ELDREVET SOLTAG........................ 28
DØRE.............................................. 30
ELDREVNE RUDER ........................ 32
MOTORHJELM ............................... 33
BAGAGERUM ................................. 34
ELEKTRISK DUALDRIVE
SERVOSTYRING ............................. 36
UDSTYRSTYPE MED
LPG-ANLÆG .................................. 37
UDSTYRSTYPE MED
METANANLÆG (NATURAL
POWER).......................................... 40
7

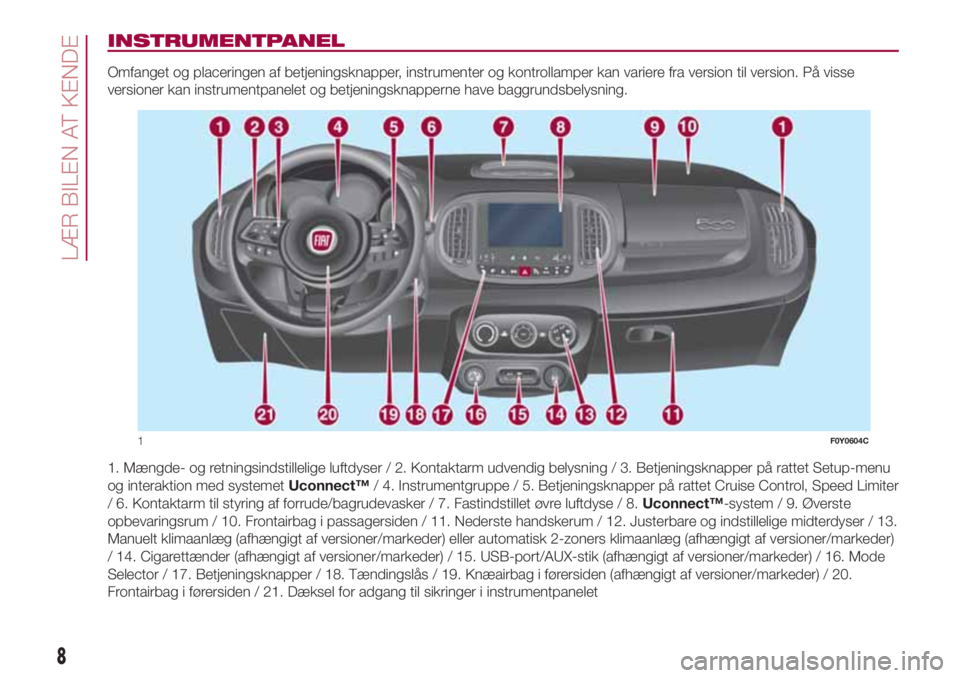

INSTRUMENTPANEL
Omfanget og placeringen af betjeningsknapper, instrumenter og kontrollamper kan variere fra version til version. På visse
versioner kan instrumentpanelet og betjeningsknapperne have baggrundsbelysning.
1. Mængde- og retningsindstillelige luftdyser / 2. Kontaktarm udvendig belysning / 3. Betjeningsknapper på rattet Setup-menu
og interaktion med systemetUconnect™/ 4. Instrumentgruppe / 5. Betjeningsknapper på rattet Cruise Control, Speed Limiter
/ 6. Kontaktarm til styring af forrude/bagrudevasker / 7. Fastindstillet øvre luftdyse / 8.Uconnect™-system / 9. Øverste
opbevaringsrum / 10. Frontairbag i passagersiden / 11. Nederste handskerum / 12. Justerbare og indstillelige midterdyser / 13.
Manuelt klimaanlæg (afhængigt af versioner/markeder) eller automatisk 2-zoners klimaanlæg (afhængigt af versioner/markeder)
/ 14. Cigarettænder (afhængigt af versioner/markeder) / 15. USB-port/AUX-stik (afhængigt af versioner/markeder) / 16. Mode
Selector / 17. Betjeningsknapper / 18. Tændingslås / 19. Knæairbag i førersiden (afhængigt af versioner/markeder) / 20.
Frontairbag i førersiden / 21. Dæksel for adgang til sikringer i instrumentpanelet
1F0Y0604C
8
LÆR BILEN AT KENDE

FIAT CODE
STARTSPÆRRE
Dette er et elektronisk system til
spærring af motoren. Systemet øger
beskyttelsen mod forsøg på tyveri
af bilen. Systemet aktiveres automatisk,
når tændingsnøglen trækkes ud.
I hver nøgle er der en elektronisk
anordning, der kan identificere det
signal, som udsendes, under
tændingen af motoren, af en antenne
indbygget i tændingslåsen. Signalet
udgør det "kodeord", der er forskelligt
hver gang bilen startes, og som
bevirker, at styreenheden genkender
nøglen og tillader start.
FUNKTION
Når tændingsnøglen drejes til position
MAR inden motoren startes, afgiver
styreenheden for FIAT CODE en
godkendelseskode til
motorstyreenheden for at ophæve
spærringen.
Afsendelsen af godkendelseskoden
sker kun, når Fiat CODE har godkendt
den kode, som overføres fra nøglen.Ved at dreje tændingsnøglen til position
STOP deaktiverer Fiat CODE
motorstyreenhedens funktioner. Hvis
koden ikke genkendes korrekt under
starten, vises symbolet
på
instrumentgruppens display. Drej i så
fald nøglen tilbage til position STOP og
derefter igen til position MAR. Forsøg
med en anden af bilens nøgler, hvis
motoren forbliver spærret. Kontakt Fiats
servicenet, hvis det stadig ikke er
muligt at starte motoren.
Hvis symbolet lyser op under kørsel
Hvis symbolet
lyser op, betyder
det at systemet gennemfører en
selvtest (f.eks. på grund af et
spændingsfald). Hvis symbolet bliver
ved med at lyse, skal man henvende
sig hos Fiats servicenet.
NØGLER
1)1)1)
NØGLE UDEN
FJERNBETJENING
Nøglens metalklinge A fig. 2 aktiverer
tændingslåsen og dørlåsen.
Henvend dig til Fiats servicenet, hvis du
får brug for en ny eller ekstra nøgle.
Medbring gyldig legitimation samt
dokumentation for ejerforholdet.
NØGLE MED
FJERNBETJENING
(afhængigt af versioner/markeder)
Nøglens metalklinge A fig. 3 aktiverer
tændingslåsen og dørlåsen. Tryk på
knappen B for at åbne/lukke
metalklingen.
2F0Y0117C
9

Kort tryk på knappen: oplåsning
af døre, bagklap, timet tænding af
loftbelysningen i kabinen og dobbelt
blink fra blinklysene (afhængigt af
versioner/markeder). Oplåsningen af
døre sker automatisk, hvis
brændstofafbryderen aktiveres. Hvis en
eller flere døre eller bagagerummet
ikke er korrekt lukket ved dørlåsningen,
blinker lysdioden på knappen
på
instrumentpanelet hurtigt sammen med
blinklysene.
Kort tryk på knappen
: låsning af
døre, bagklap, slukning af
loftbelysningen i kabinen og enkelt blink
fra blinklysene (afhængigt af versioner/
markeder). Hvis en eller flere døre er
åbne, foretages låsningen ikke. Dette
angives ved at blinklyset blinker hurtigt
(afhængigt af versioner/markeder).
Dørene låses, selv om bagagerummet
er åbent.Tryk på knappen
: åbning med
fjernbetjening af bagklap. Åbningen af
bagagerummet signaleres ved dobbelt
blinken af retningsviserne.
Bevægelse af udvendige elektriske
sidespejle
(afhængigt af versioner/markeder)
På visse versioner fører tryk på
knappen
på nøglen med
fjernbetjening til, at de elektriske
sidespejle åbnes (hvis de er foldet ind
tidligere).
Hvis sidespejlene er lukket med den
indvendige kommando, deaktiveres
den automatiske åbning med
fjernbetjening.
Ved at trykke på knappen
på nøglen
med fjernbetjening udføres derimod
lukningen af sidespejlene (hvis de
er åbnet tidligere).
EKSTRA NØGLER MED
FJERNBETJENING
Systemet kan genkende op til 8
fjernbetjeninger. Henvend dig til Fiats
servicenet, hvis du får brug for en
ny eller ekstra nøgle med fjernbetjening.
Medbring kodekortet, gyldig
legitimation samt dokumentation for
ejerforholdet.SAFELOCK
(afhængigt af versioner/markeder)
2)
Sikrer dørene mod åbning indefra og
udgør en forhindring ved udbrudsforsøg
(fx ved at knuse en rude). Det
anbefales at aktivere dette system, hver
gang bilen parkeres.
Aktivering af systemet: tryk hurtigt to
gange på knappen
på nøglen.
Aktiveringen af systemet signaleres ved,
at blinklysene blinker 3 gange og ved
at lysdioden på knappen
på
instrumentpanelet blinker (se figuren).
Hvis en eller flere døre ikke er korrekt
lukket, aktiveres systemet ikke.
Deaktivering af systemet: tryk på
knappen
på nøglen eller drej
tændingsnøglen til position MAR.
3F0Y0019C
4F0Y0652C
10
LÆR BILEN AT KENDE

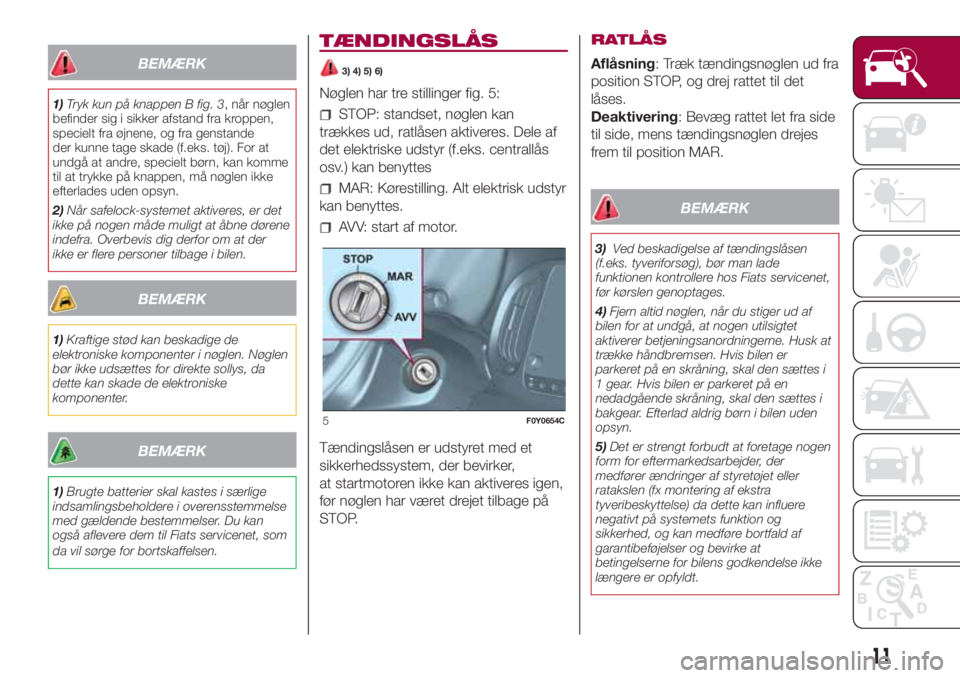

BEMÆRK
1)Tryk kun på knappen B fig. 3, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande
der kunne tage skade (f.eks. tøj). For at
undgå at andre, specielt børn, kan komme
til at trykke på knappen, må nøglen ikke
efterlades uden opsyn.
2)Når safelock-systemet aktiveres, er det
ikke på nogen måde muligt at åbne dørene
indefra. Overbevis dig derfor om at der
ikke er flere personer tilbage i bilen.
BEMÆRK
1)Kraftige stød kan beskadige de
elektroniske komponenter i nøglen. Nøglen
bør ikke udsættes for direkte sollys, da
dette kan skade de elektroniske
komponenter.
BEMÆRK
1)Brugte batterier skal kastes i særlige
indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan
også aflevere dem til Fiats servicenet, som
da vil sørge for bortskaffelsen.
TÆNDINGSLÅS
3) 4) 5) 6)
Nøglen har tre stillinger fig. 5:
STOP: standset, nøglen kan
trækkes ud, ratlåsen aktiveres. Dele af
det elektriske udstyr (f.eks. centrallås
osv.) kan benyttes
MAR: Kørestilling. Alt elektrisk udstyr
kan benyttes.
AVV: start af motor.
Tændingslåsen er udstyret med et
sikkerhedssystem, der bevirker,
at startmotoren ikke kan aktiveres igen,
før nøglen har været drejet tilbage på
STOP.RATLÅS
Aflåsning: Træk tændingsnøglen ud fra
position STOP, og drej rattet til det
låses.
Deaktivering: Bevæg rattet let fra side
til side, mens tændingsnøglen drejes
frem til position MAR.
BEMÆRK
3)Ved beskadigelse af tændingslåsen
(f.eks. tyveriforsøg), bør man lade
funktionen kontrollere hos Fiats servicenet,
før kørslen genoptages.
4)Fjern altid nøglen, når du stiger ud af
bilen for at undgå, at nogen utilsigtet
aktiverer betjeningsanordningerne. Husk at
trække håndbremsen. Hvis bilen er
parkeret på en skråning, skal den sættes i
1 gear. Hvis bilen er parkeret på en
nedadgående skråning, skal den sættes i
bakgear. Efterlad aldrig børn i bilen uden
opsyn.
5)Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder, der
medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse) da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
garantibeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
5F0Y0654C
11

6)Træk aldrig tændingsnøglen ud, når bilen
er i bevægelse, da dette vil få ratlåsen til
at blokere styretøjet så snart rattet drejes.
Dette gælder altid, også under slæbning af

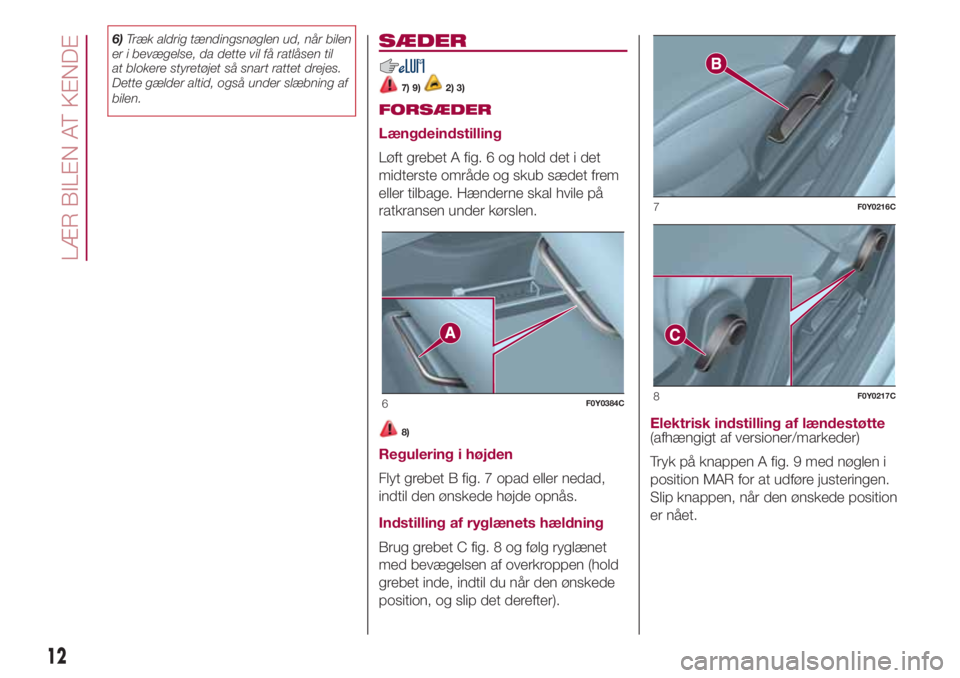

bilen.SÆDER
7) 9)2) 3)
FORSÆDER
Længdeindstilling
Løft grebet A fig. 6 og hold det i det
midterste område og skub sædet frem
eller tilbage. Hænderne skal hvile på
ratkransen under kørslen.
8)
Regulering i højden
Flyt grebet B fig. 7 opad eller nedad,
indtil den ønskede højde opnås.
Indstilling af ryglænets hældning
Brug grebet C fig. 8 og følg ryglænet
med bevægelsen af overkroppen (hold
grebet inde, indtil du når den ønskede
position, og slip det derefter).Elektrisk indstilling af lændestøtte
(afhængigt af versioner/markeder)
Tryk på knappen A fig. 9 med nøglen i
position MAR for at udføre justeringen.
Slip knappen, når den ønskede position
er nået.
6F0Y0384C
7F0Y0216C
8F0Y0217C
12
LÆR BILEN AT KENDE

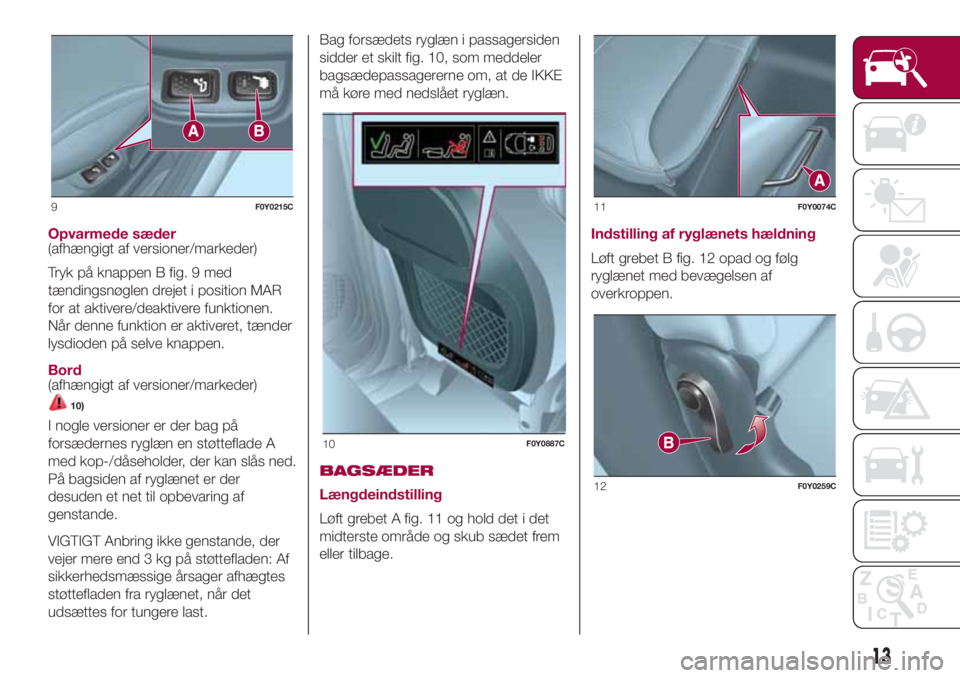

Opvarmede sæder
(afhængigt af versioner/markeder)
Tryk på knappen B fig. 9 med
tændingsnøglen drejet i position MAR
for at aktivere/deaktivere funktionen.
Når denne funktion er aktiveret, tænder
lysdioden på selve knappen.
Bord
(afhængigt af versioner/markeder)
10)
I nogle versioner er der bag på
forsædernes ryglæn en støtteflade A
med kop-/dåseholder, der kan slås ned.
På bagsiden af ryglænet er der
desuden et net til opbevaring af
genstande.
VIGTIGT Anbring ikke genstande, der
vejer mere end 3 kg på støttefladen: Af
sikkerhedsmæssige årsager afhægtes
støttefladen fra ryglænet, når det
udsættes for tungere last.Bag forsædets ryglæn i passagersiden
sidder et skilt fig. 10, som meddeler
bagsædepassagererne om, at de IKKE
må køre med nedslået ryglæn.
BAGSÆDER
Længdeindstilling
Løft grebet A fig. 11 og hold det i det
midterste område og skub sædet frem
eller tilbage.Indstilling af ryglænets hældning
Løft grebet B fig. 12 opad og følg
ryglænet med bevægelsen af
overkroppen.
9F0Y0215C
10F0Y0887C
11F0Y0074C
12F0Y0259C
13

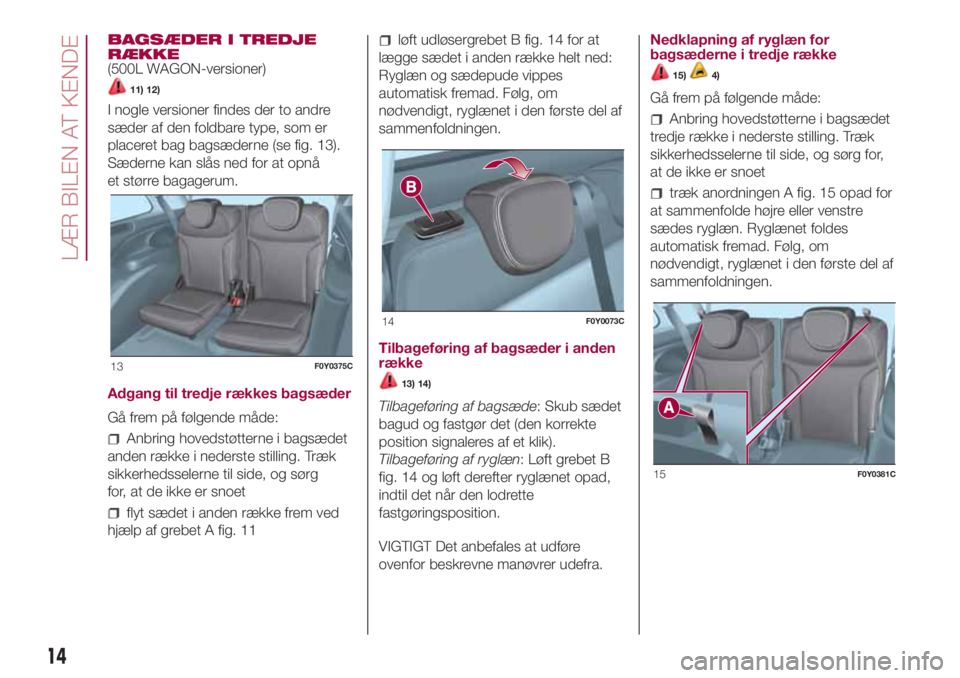

BAGSÆDER I TREDJE
RÆKKE
(500L WAGON-versioner)
11) 12)
I nogle versioner findes der to andre
sæder af den foldbare type, som er
placeret bag bagsæderne (se fig. 13).
Sæderne kan slås ned for at opnå
et større bagagerum.
Adgang til tredje rækkes bagsæder
Gå frem på følgende måde:
Anbring hovedstøtterne i bagsædet
anden række i nederste stilling. Træk
sikkerhedsselerne til side, og sørg
for, at de ikke er snoet
flyt sædet i anden række frem ved
hjælp af grebet A fig. 11
løft udløsergrebet B fig. 14 for at
lægge sædet i anden række helt ned:
Ryglæn og sædepude vippes
automatisk fremad. Følg, om
nødvendigt, ryglænet i den første del af
sammenfoldningen.
Tilbageføring af bagsæder i anden
række
13) 14)
Tilbageføring af bagsæde: Skub sædet
bagud og fastgør det (den korrekte
position signaleres af et klik).
Tilbageføring af ryglæn: Løft grebet B
fig. 14 og løft derefter ryglænet opad,
indtil det når den lodrette
fastgøringsposition.
VIGTIGT Det anbefales at udføre
ovenfor beskrevne manøvrer udefra.Nedklapning af ryglæn for
bagsæderne i tredje række
15)4)
Gå frem på følgende måde:
Anbring hovedstøtterne i bagsædet
tredje række i nederste stilling. Træk
sikkerhedsselerne til side, og sørg for,
at de ikke er snoet
træk anordningen A fig. 15 opad for
at sammenfolde højre eller venstre
sædes ryglæn. Ryglænet foldes
automatisk fremad. Følg, om
nødvendigt, ryglænet i den første del af
sammenfoldningen.
13F0Y0375C
14F0Y0073C
15F0Y0381C
14
LÆR BILEN AT KENDE
