2018 FIAT 500L Brugs- og vedligeholdelsesvejledning (in Danish)

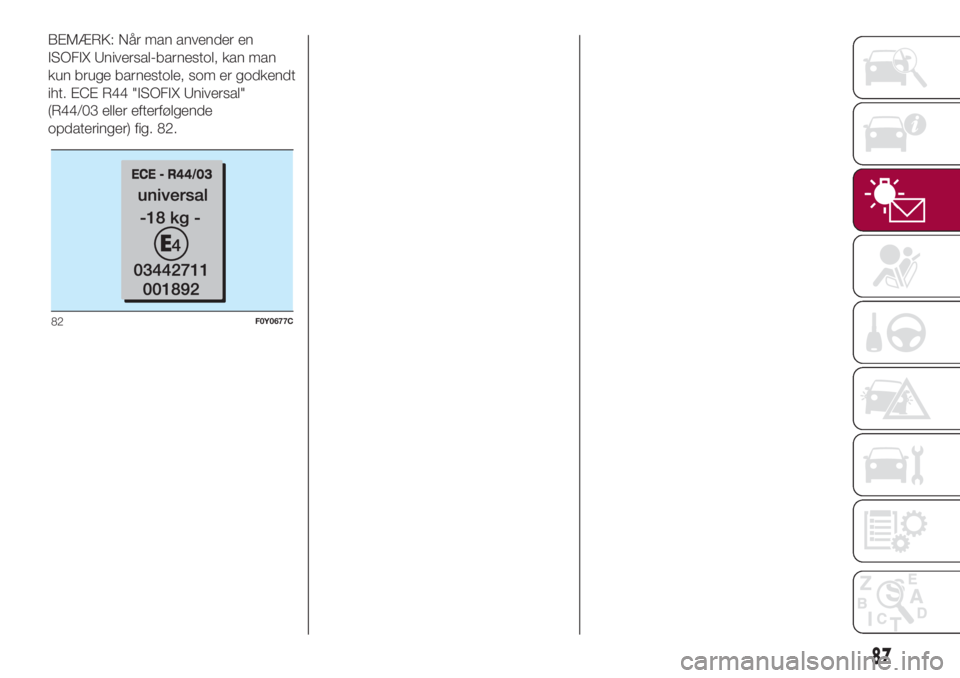

BEMÆRK: Når man anvender en
ISOFIX Universal-barnestol, kan man
kun bruge barnestole, som er godkendt
iht. ECE R44 "ISOFIX Universal"
(R44/03 eller efterfølgende
opdateringer) fig. 82.
82F0Y0677C
87

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
Nedenstående tabeller viser mulighederne i henhold til ECE-regulativ nr. 16 for installation af ISOFIX-barnestole på sæder med
de specifikke forankringsbeslag.
Vægtgruppe Placering af barnestol Isofix-størrelsesklassePassagersæder bagtil i
siderne
Gruppe 0 (indtil 10 kg) Bagudvendt EIL
Gruppe 0+ (indtil 13 kg)Bagudvendt E
IL
Bagudvendt DIL
Bagudvendt CIL (*)
Vægtgruppe 1 (fra 9 til 18 kg)Bagudvendt D
IL
Bagudvendt CIL (*)
Fremadvendt BIUF
Fremadvendt B1IUF
Fremadvendt AIUF
IL : Egnet til barnestole af typen ISOFIX i kategorierne "bilens standard", "begrænset" eller "semi-universal", godkendt til denne specifikke bil.
(*) : Isofix-barnestolen kan monteres ved at regulere forsædets stilling.
IUF: Egnet til barnestole af typen Isofix fra den universelle kategori, som er fremadvendte og godkendte til brug inden for vægtgruppen.
BEMÆRK De andre vægtklasser er dækkede af bestemte Isofix-barnestole, som kun kan bruges, hvis de er specielt udviklet
og testet med henblik på anvendelse i denne bil (se listen over biler, der er vedlagt barnestolen).
88
SIKKERHED

PASSAGERSÆDERNES
EGNETHED TIL
MONTERING AF
i-Size-BARNESTOLE
Bagsæderne i siden af bilen er
godkendt til montering af de sidste nye
i-Size-barnestole.
Disse barnestole, der er fremstillet og
godkendt efter i-Size-reglementet (ECE
R129), sikrer bedre sikkerhedsforhold
for befordring af børn i bilen:
barnet skal transporteres i
kørselsretning, når det er op til 15
måneder
bedre beskyttelse i tilfælde af
sidekollisioner
bedre udformning af ISOFIX-
systemet for at undgå forkert
installation af barnestolen
nemmere valg af barnestol, som ikke
vedrører vægten, men højden på
barnet
bedre kompatibilitet mellem bilens
sæder og barnestolen. i-Size-
barnestolene kan betragtes som "Super
ISOFIX", idet de kan installeres perfekt
på pladser, som er i-Size-godkendte,
men de kan også installeres på pladser,
som er godkendt ISOFIX (ECE R44).
BEMÆRK: Pladserne i bilen, som
er godkendt i-Size, er mærket med
symbolet, vist i fig. 83.
83F0Y0733C
89

Følgende tabel, i overensstemmelse med den europæiske lovgivning ECE 129, angiver mulighed for installation af
i-Size-barnestole.
PLACERING AF i-Size I BILEN
Anordning Passagersæde fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
i-Size-barnestoleISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet til i-Size Universal-barnestole både bagudvendte og vendt i køreretningen.
X: ikke-egnet plads til installation af i-Size Universal-barnestole.
90
SIKKERHED

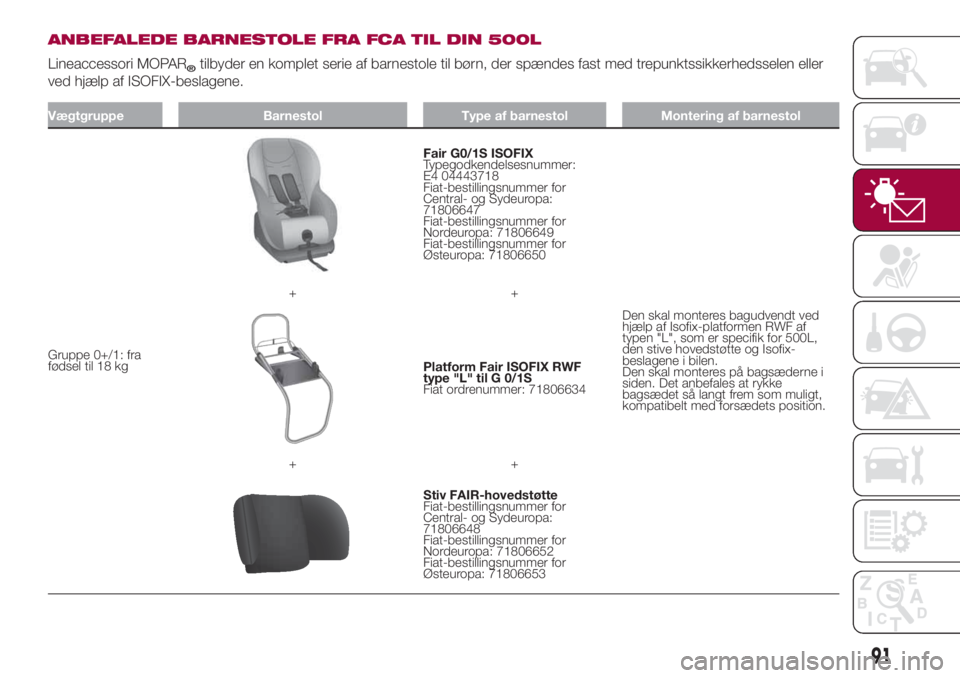

ANBEFALEDE BARNESTOLE FRA FCA TIL DIN 500L
Lineaccessori MOPAR
®tilbyder en komplet serie af barnestole til børn, der spændes fast med trepunktssikkerhedsselen eller
ved hjælp af ISOFIX-beslagene.
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+/1: fra
fødsel til 18 kg
Fair G0/1S ISOFIX
Typegodkendelsesnummer:
E4 04443718
Fiat-bestillingsnummer for
Central- og Sydeuropa:
71806647
Fiat-bestillingsnummer for
Nordeuropa: 71806649
Fiat-bestillingsnummer for
Østeuropa: 71806650
Den skal monteres bagudvendt ved
hjælp af Isofix-platformen RWF af
typen "L", som er specifik for 500L,
den stive hovedstøtte og Isofix-
beslagene i bilen.
Den skal monteres på bagsæderne i
siden. Det anbefales at rykke
bagsædet så langt frem som muligt,
kompatibelt med forsædets position. ++
Platform Fair ISOFIX RWF
type "L" til G 0/1S
Fiat ordrenummer: 71806634
++
Stiv FAIR-hovedstøtte
Fiat-bestillingsnummer for
Central- og Sydeuropa:
71806648
Fiat-bestillingsnummer for
Nordeuropa: 71806652
Fiat-bestillingsnummer for
Østeuropa: 71806653
91

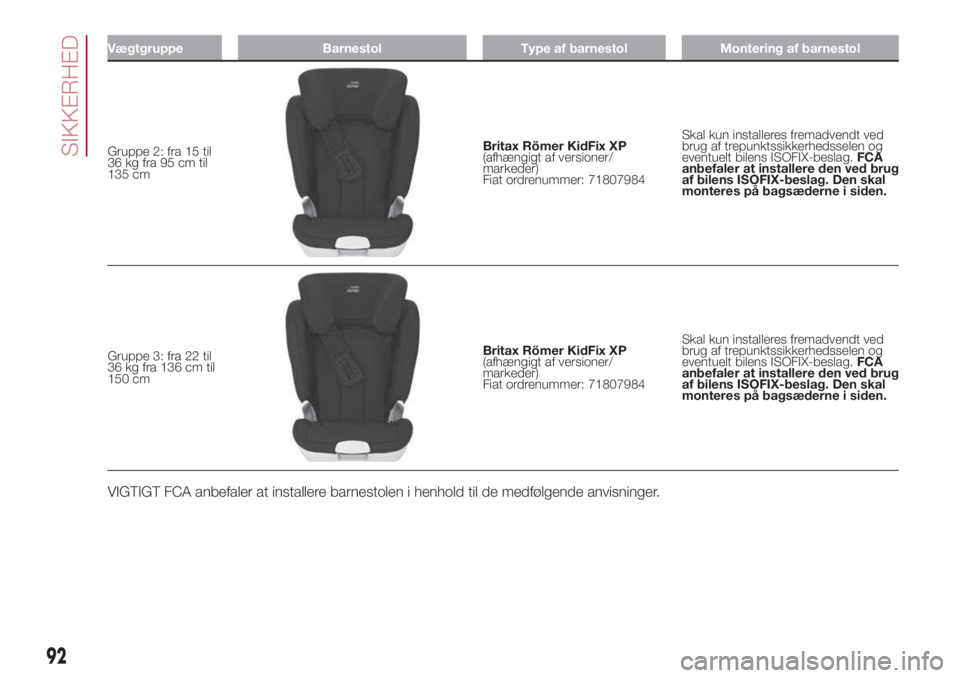

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 2: fra 15 til
36 kg fra 95 cm til
135 cmBritax Römer KidFix XP
(afhængigt af versioner/
markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.FCA
anbefaler at installere den ved brug
af bilens ISOFIX-beslag. Den skal
monteres på bagsæderne i siden.
Gruppe 3: fra 22 til
36 kg fra 136 cm til
150 cm
Britax Römer KidFix XP
(afhængigt af versioner/
markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.FCA
anbefaler at installere den ved brug
af bilens ISOFIX-beslag. Den skal
monteres på bagsæderne i siden.
VIGTIGT FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.
92
SIKKERHED

Vigtige regler, som skal overholdes
ved sikker befordring af børn
Montér barnestole på bagsædet,
som er den mest beskyttede plads
i tilfælde af en kollision.
Anbring barnestolen modsat
køreretningen så længe som det er
muligt, indtil barnet er 3-4 år gammel.
Hvis der installeres barnestole på
bagsædet modsat køreretningen,
anbefales det, at den anbringes i en
position så tæt mod forsædet som
muligt.
Hvis man kobler passagersidens
frontairbag fra, skal man altid se efter,
om lysdioden
på instrumentpanelet
lyser for at sikre, at frakoblingen virkelig
er gennemført.
Overhold alle vejledningerne, som
leveres med selve barnestolen nøje.
Opbevar dem i bilen sammen med
bilens dokumenter og denne
instruktionsbog. Anvend aldrig en
barnestol uden monteringsvejledning.
Der må kun fastspændes ét barn
i hver barnefastholdelsesanordning.
Kontroller altid, at sikkerhedsselen
ikke ligger an mod barnets hals.
Kontroller altid, om sikkerhedsselen
er korrekt spændt ved at trække i
selebåndet.
Tillad ikke barnet at sidde forkert
eller at løsne sikkerhedsselerne under
kørslen.
Tillad ikke, at barnet lægger selens
diagonalselebånd under armene eller
bag ryggen.
Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen
er i stand til at holde et barn fast under
en kollision.
Hvis bilen har været involveret i en
ulykke, skal barnestolen udskiftes med
en ny. Udskift endvidere, afhængigt
af den monterede barnestols type,
Isofix-forankringerne eller
sikkerhedsselen, til hvilken barnestolen
er fastgjort.
Hvis det er nødvendigt, kan den
bageste nakkestøtte fjernes for at lette
monteringen af en barnestol.
Nakkestøtten skal altid være i bilen og
monteres, hvis der skal sidde en
voksen på sædet eller et barn på en
barnestol uden ryglæn.
BEMÆRK
75)ALVORLIG FARE: Anbring aldrig en
bagudvendt barnestol på forsædet, hvis
der er en aktiv frontairbag i passagersiden.
Udløsning af airbaggen ved en kollision
vil kunne påføre barnet dødelige kvæstelser
alt efter kollisionens alvorlighed. Det
anbefales derfor altid at befordre børn i
egen barnestol på bagsædet, hvor de er
bedst beskyttet i tilfælde af en kollision.
76)Forpligtelsen til at deaktivere airbaggen,
hvis der installeres en barnestol vendt
mod kørselsretningen, er angivet
med passende symboler på mærkaten på
solskærmen. Overhold altid anvisningerne
på solskærmen i passagersiden (se
afsnittet "Ekstra beskyttelsessystem (SRS)
Airbag").
77)Hvis det er nødvendigt at befordre et
barn på forsædet i passagersiden med en
bagudvendt barnestol, skal passagersidens
frontairbag og sideairbag deaktiveres via
displayhovedmenuen (se beskrivelsen i
afsnittet "Display" i kapitlet "Lær
instrumentgruppen at kende"). Kontrollér
altid ved hjælp af lysdioden
på panelet
på instrumentpanelet, at frakoblingen af
airbaggen virkelig er gennemført. Flyt
desuden passagersædet så langt tilbage
som muligt for at undgå berøring mellem
barnestolen og instrumentpanelet.
78)Flyt ikke for- eller bagsædet, når der
sidder et barn på det eller i barnestolen.
93

79)Forkert montering af barnestolen kan
påvirke beskyttelsessystemets virkning.
I tilfælde af uheld kan barnestolen løsne sig
og barnet kan lide alvorlige, og også
dødelige, kvæstelser. Ved montering af et
beskyttelsessystem til nyfødte skal man
nøje overholde anvisningerne fra
fabrikanten.
80)Hvis barnebeskyttelsessystemet ikke
anvendes, skal man fastgøre det vha.
sikkerhedsselen eller ISOFIX-beslagene,
eller fjerne det fra bilen. Lad det aldrig være
ikke-fastgjort i førerkabinen. På denne
måde undgår man, at påføre passagererne
i bilen alvorlige kvæstelser i tilfælde af
hårde opbremsninger.
81)Efter installation af en barnestol, må
man ikke flytte sædet. Fjern altid
barnestolen først, inden der foretages
andre indstillinger.
82)Kontrollér altid, at selve selen ikke går
under armen eller bag ryggen på barnet.
I tilfælde af uheld kan sikkerhedsselen ikke
holde på barnet, og det kan medføre
alvorlige og også dødelige kvæstelser.
Barnet skal derfor altid spænde
sikkerhedsselen korrekt.
83)Brug ikke samme nederste
forankringsanordninger til installation af
flere barnefastholdelsessystemer.
84)Hvis en barnestol af typen ISOFIX
Universal ikke er fastgjort med alle
tre forankringsanordninger, er barnestolen
ikke i stand til, at beskytte barnet på
hensigtsmæssig måde. I tilfælde af en
ulykke kan barnet muligvis lide alvorlige
kvæstelser, heriblandt dødelige.85)Montér kun barnestolen, mens bilen
holder stille. Barnestolen er korrekt
forankret i monteringsbeslagene, når man
hører klikkene. Overhold de anvisninger om
montering, afmontering og positionering,
som fabrikanten har pligt til at levere
sammen med barnestolen.EKSTRA
BESKYTTELSES
SYSTEM (SRS) -
AIRBAG
Bilen er udstyret med:
frontairbag til fører
frontairbag til passager
knæairbag til føreren (afhængigt af
versioner/markeder)
sideairbags foran til beskyttelse af
bækken, brystkasse og skulder
(sidebag) for fører og passager
(afhængigt af versioner/markeder)
sideairbags til beskyttelse af hovedet
på forsædepassagerer og passagerer
i siden på bagsædet (gardinairbag).
FRONTAIRBAGS
Frontairbags i (fører- og passagersiden)
og airbag til førerens knæ (afhængigt
af versioner/markeder) tjener til at
beskytte personerne på forsæderne
ved at indskyde en pude mellem
kroppen og rattet eller
instrumentpanelet i tilfælde af en
middelsvær frontal kollision.
Da frontairbags er konstrueret til at yde
beskyttelse ved frontale kollisioner, er
manglende aktivering ved andre
påvirkninger (sidekollision, påkørsel
bagfra, overrulning osv.) ikke tegn på
mangelfuld funktion af systemet.
94
