2018 FIAT 124 SPIDER Manual de Empleo y Cuidado (in Spanish)

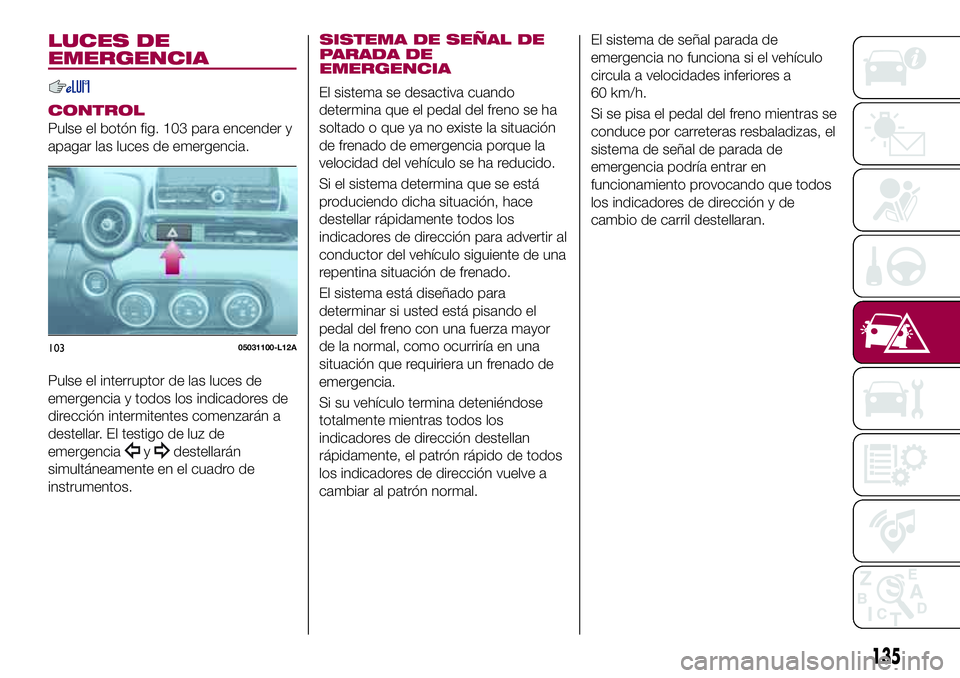

LUCES DE
EMERGENCIA
CONTROL
Pulse el botón fig. 103 para encender y
apagar las luces de emergencia.
Pulse el interruptor de las luces de
emergencia y todos los indicadores de
dirección intermitentes comenzarán a
destellar. El testigo de luz de
emergencia
ydestellarán
simultáneamente en el cuadro de
instrumentos.
SISTEMA DE SEÑAL DE
PARADA DE
EMERGENCIA
El sistema se desactiva cuando
determina que el pedal del freno se ha
soltado o que ya no existe la situación
de frenado de emergencia porque la
velocidad del vehículo se ha reducido.
Si el sistema determina que se está
produciendo dicha situación, hace
destellar rápidamente todos los
indicadores de dirección para advertir al
conductor del vehículo siguiente de una
repentina situación de frenado.
El sistema está diseñado para
determinar si usted está pisando el
pedal del freno con una fuerza mayor
de la normal, como ocurriría en una
situación que requiriera un frenado de
emergencia.
Si su vehículo termina deteniéndose
totalmente mientras todos los
indicadores de dirección destellan
rápidamente, el patrón rápido de todos
los indicadores de dirección vuelve a
cambiar al patrón normal.El sistema de señal parada de
emergencia no funciona si el vehículo
circula a velocidades inferiores a
60 km/h.
Si se pisa el pedal del freno mientras se
conduce por carreteras resbaladizas, el
sistema de señal de parada de
emergencia podría entrar en
funcionamiento provocando que todos
los indicadores de dirección y de
cambio de carril destellaran.
10305031100-L12A
135

SUSTITUCIÓN DE
UNA BOMBILLA
INSTRUCCIONES
GENERALES
160) 161) 162) 163)
30) 31)
Antes de sustituir una bombilla, mire
si hay oxidación en los contactos;
cambie las bombillas fundidas por
otras del mismo tipo y potencia;
tras sustituir una bombilla de faro,
compruebe siempre su alineación;
para sustituir la bombilla, póngase en
contacto con un concesionario de Fiat;
use la cubierta protectora y la caja
de cartón de la bombilla de repuesto
para desechar adecuadamente la
antigua bombilla y mantenerla fuera del
alcance de los niños;
si una luz no funciona, compruebe
que el fusible correspondiente esté
intacto antes de cambiar la bombilla.
Para conocer la ubicación de los
fusibles, consulte el apartado "Si se
funde un fusible" de este capítulo.
ADVERTENCIA Cuando extraiga la
lente o la unidad de iluminación con un
destornillador de cabeza plana,
asegúrese de que el destornillador no
entre en contacto con el terminal
interior. Si el destornillador entra en
contacto con el terminal, puede
producirse un cortocircuito.
ADVERTENCIA Cuando el tiempo es
frío o húmedo, o después de una
intensa lluvia o un lavado, la superficie
de los faros y las luces traseras puede
empañarse y formar gotas de
condensación en el interior. Se trata de
un fenómeno natural, originado por la
diferencia de temperatura y humedad
entre el interior y el exterior del cristal,
que no indica ninguna avería ni
compromete el funcionamiento normal
de los dispositivos de iluminación. El
empañamiento desaparece
rápidamente cuando se encienden las
luces, empezando por el centro del
difusor y extendiéndose
progresivamente hacia los bordes.
136
EN CASO DE EMERGENCIA

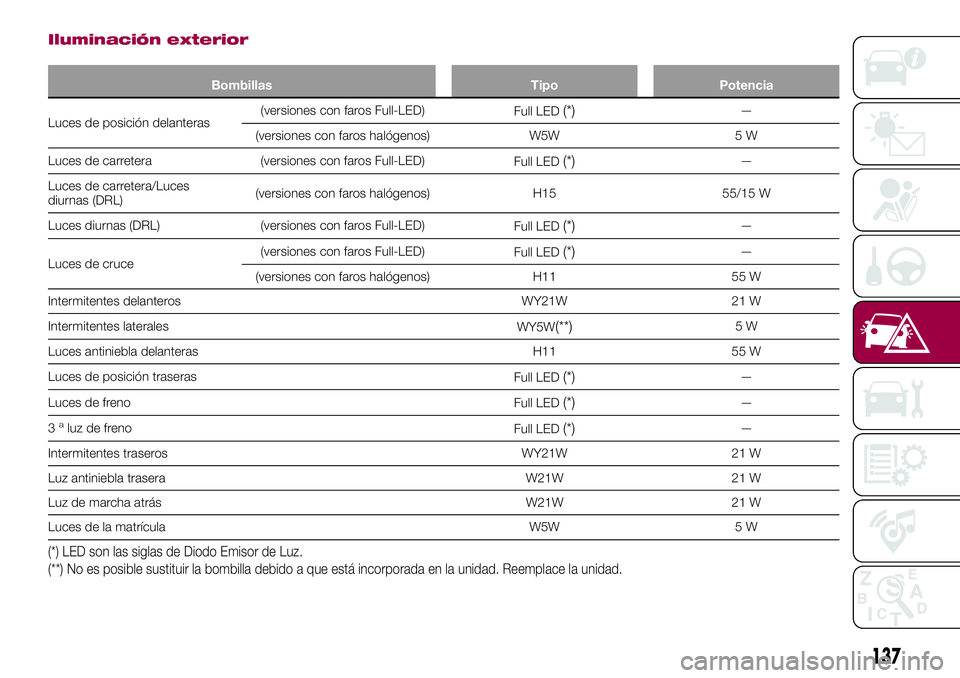

Iluminación exterior
Bombillas Tipo Potencia
Luces de posición delanteras(versiones con faros Full-LED)
Full LED(*)—
(versiones con faros halógenos) W5W 5 W
Luces de carretera (versiones con faros Full-LED)
Full LED
(*)—
Luces de carretera/Luces
diurnas (DRL)(versiones con faros halógenos) H15 55/15 W
Luces diurnas (DRL) (versiones con faros Full-LED)
Full LED
(*)—
Luces de cruce(versiones con faros Full-LED)
Full LED
(*)—
(versiones con faros halógenos) H11 55 W
Intermitentes delanteros WY21W 21 W
Intermitentes laterales
WY5W
(**)5W
Luces antiniebla delanteras H11 55 W
Luces de posición traseras
Full LED
(*)—
Luces de freno
Full LED
(*)—
3
aluz de freno
Full LED(*)—
Intermitentes traseros WY21W 21 W
Luz antiniebla trasera W21W 21 W
Luz de marcha atrás W21W 21 W
Luces de la matrícula W5W 5 W
(*) LED son las siglas de Diodo Emisor de Luz.
(**) No es posible sustituir la bombilla debido a que está incorporada en la unidad. Reemplace la unidad.
137

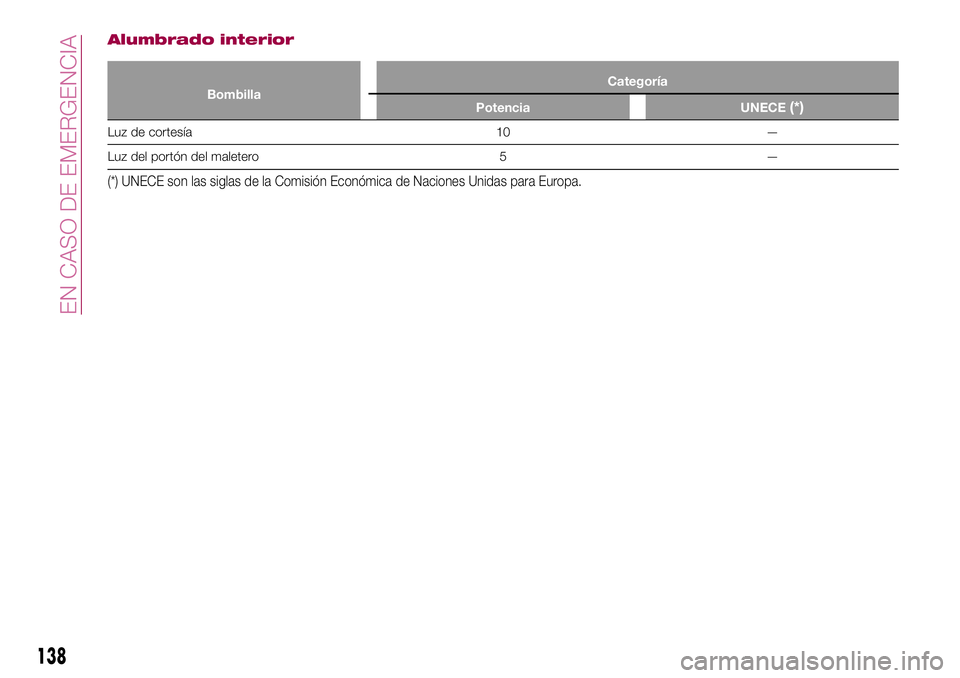

Alumbrado interior
BombillaCategoría
Potencia UNECE(*)
Luz de cortesía 10 —
Luz del portón del maletero 5 —
(*) UNECE son las siglas de la Comisión Económica de Naciones Unidas para Europa.
138
EN CASO DE EMERGENCIA

SUSTITUCIÓN DE
BOMBILLAS DE LUCES
EXTERIORES
Faros (luces de cruce)
(versiones con bombilla halógena)
Proceda de la siguiente manera:
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
asegúrese de que el interruptor de
faros esté desactivado;
retire los fijadores 1 fig. 104 en las
siete posiciones y despegue
parcialmente el parachoques 2;
gire la cubierta hacia la izquierda y
retírela (fig. 105 3 = luz de carretera / 4
= luz de cruce), desconecte el conector
de la unidad presionando la lengüeta
con el dedo y tirando del conector;
gire el conjunto del conector y la
bombilla a la izquierda y extráigalo;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.Faros (luces de carretera) con luces
diurnas
(versiones con LED)
Proceda de la siguiente manera:
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
asegúrese de que el interruptor de
faros esté desactivado;
retire los fijadores 1 en las siete
posiciones y despegue parcialmente el
parachoques 2;
gire el conjunto del conector y la
bombilla a la izquierda y extráigalo;
gire la cubierta hacia la izquierda y
retírela (1 fig. 106 = faro/2=luzde
posición/3=luces diurnas),
desconecte el conector de la unidad
presionando la lengüeta con el dedo y
tirando del conector;
gire el conjunto del conector y la
bombilla a la izquierda y extráigalo;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.
10408020499-000-003
10508020499-000-002
139

Intermitentes delanteros
Proceda de la siguiente manera:
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
asegúrese de que el contacto esté
desactivado y el faro, apagado;
retire los fijadores en las cinco
posiciones fig. 107 y despegue
parcialmente el parachoques;
desconecte el conector de la unidad
presionando la lengüeta del conector
fig. 108 con el dedo y tirando del
conector;
gire el conjunto del conector y la
bombilla1alaizquierda y extráigalo;
desconecte la bombilla 2 del
conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.
Luces antiniebla
Proceda de la siguiente manera:
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
asegúrese de que el contacto esté
desactivado y el faro, apagado;
retire los fijadores en las cinco
posiciones y despegue parcialmente el
parachoques;
desconecte el conector de la unidad
presionando la lengüeta del conector
con el dedo y tirando del conector;
gire el conjunto del conector 1
fig. 109 y la bombilla a la izquierda,
extraiga la bombilla2yretírela;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.
10608020499-000-010
10707031501-206-002
10807031501-207-001
140
EN CASO DE EMERGENCIA

Luces de freno / Luces traseras
Acuda a un concesionario de Fiat
cuando sea necesario sustituir estas
luces.
Intermitentes laterales
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y el faro, apagado;
si va a cambiar la bombilla derecha,
arranque el motor, gire el volante a tope
a la derecha y apague el motor. Si va a
cambiar la bombilla izquierda, gire el
volante a la izquierda;
retire los fijadores en las cinco
posiciones 1 fig. 110 y despegue
parcialmente el parachoques;
desconecte el conector eléctrico de
la bombilla presionando la lengüeta del
conector con el dedo y tirando del
conector;
retire la unidad 2fig. 111 presionando la lengüeta en la
unidad con el dedo y tirando de la
unidad hacia adelante para comprimir
el cierre interno 3 fig. 112, después tire
del grupo hacia afuera;
levante el dispositivo 4, luego
extraiga el grupo e instale la nueva
unidad de intermitente lateral en el
orden inverso al del procedimiento de
extracción.
Luces de posición
(versiones con LED)
Proceda de la siguiente manera:
retire los fijadores en las siete
posiciones y despegue parcialmente la
parte superior del parachoques;
gire el conjunto del conector 1
fig. 113 y la bombilla2alaizquierda y
extráigalo;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
141

Intermitentes traseros
Proceda de la siguiente manera:
retire los fijadores 1 fig. 114 y el
guarnecido final del portón del
maletero;
retire los fijadores 2 fig. 115 y
despegue parcialmente el guarnecido
lateral del portón del maletero;
desconecte el conector 3;
extraiga las dos tuercas 5 fig. 117 y
un tornillo 4;
tire de la unidad 6 fig. 118 hacia
atrás para extraerla;
gire el conjunto del conector y la
bombilla 7 fig. 119 a la izquierda y
extráigalo.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
142
