2018 FIAT 124 SPIDER Manual de Empleo y Cuidado (in Spanish)

Luz de marcha atrás / Luz
antiniebla trasera
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y el faro, apagado;
desconecte el conector eléctrico de
la bombilla presionando la lengüeta del
conector con el dedo y tirando del
conector;
gire el conjunto del conector y la
bombilla a la izquierda y extráigalo: 1fig. 120 = luz de marcha atrás/2=luz
antiniebla trasera;
desconecte la bombilla del conector;
instale la bombilla nueva en orden
inverso al del procedimiento de
extracción.
Luces de la matrícula
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y el faro, apagado;
deslice la unidad 1 fig. 121 como se
muestra en la figura para extraerla,
desconecte el conector eléctrico de
la unidad;
instale la unidad nueva en orden
inverso al del procedimiento de
extracción.
ADVERTENCIA
160)Las sustituciones o reparaciones del
sistema eléctrico realizadas de forma
incorrecta y sin la debida consideración a
las especificaciones técnicas del sistema
pueden provocar un fallo de
funcionamiento y generar riesgo de
incendio.
161)Antes de sustituir una bombilla,
espere a que los conductos de escape se
enfríen: ¡PELIGRO DE QUEMADURAS!
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
143

162)Las bombillas halógenas contienen
gas a presión y en caso de rotura pueden
estallar causando que se proyecten
fragmentos de vidrio.
163)Sustituya las bombillas con el motor
apagado. Además, asegúrese de que el
motor esté frío para evitar quemaduras.
ADVERTENCIA
30)Siempre que sea posible, es
aconsejable sustituir las bombillas en un
concesionario de Fiat. La corrección en el
funcionamiento y la dirección de las luces
externas es esencial para disfrutar de una
circulación segura y respetuosa con la ley.
31)Las bombillas halógenas deben
manipularse sosteniéndolas por su parte
metálica. Al tocar la parte transparente de
la bombilla con los dedos, se reduce la
intensidad de la luz emitida e incluso se
acorta la vida útil del componente. En caso
de contacto accidental con los dedos,
limpie la bombilla con un paño humedecido
en alcohol y deje que esta se seque.
SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
164) 165) 166) 167) 168)
32) 33)
Ubicación de los fusibles
Los fusibles se agrupan en dos cajas
ubicadas en el lado izquierdo del
vehículo y bajo el capó.
FUSIBLES DEL LADO
IZQUIERDO DEL
VEHÍCULO
Proceda de la siguiente manera:
asegúrese de que el contacto esté
desactivado y otros interruptores,
también;
abra la tapa del panel de fusibles
fig. 122 (ubicado cerca de la puerta);
presione el clip de retención y
extraiga la cubierta protectora;
tire del fusible recto hacia afuera con
el extractor suministrado en el bloque
de fusibles que se encuentra en el
compartimento del motor fig. 123;
revise el fusible y cámbielo si
estuviera fundido;
inserte un fusible nuevo del mismo
amperaje y asegúrese de que encaje
bien. Si no encaja perfectamente,
póngase en contacto con un
concesionario de Fiat. Si no tiene
fusibles de repuesto, tome prestado
uno del mismo amperaje de un circuito
que no sea esencial para el
funcionamiento del vehículo, como el
circuito de audio o el de la toma
eléctrica;
vuelva a instalar la tapa y asegúrese
de que quede bien sujeta.12207031601-121-001
12307031601-122-001
144
EN CASO DE EMERGENCIA

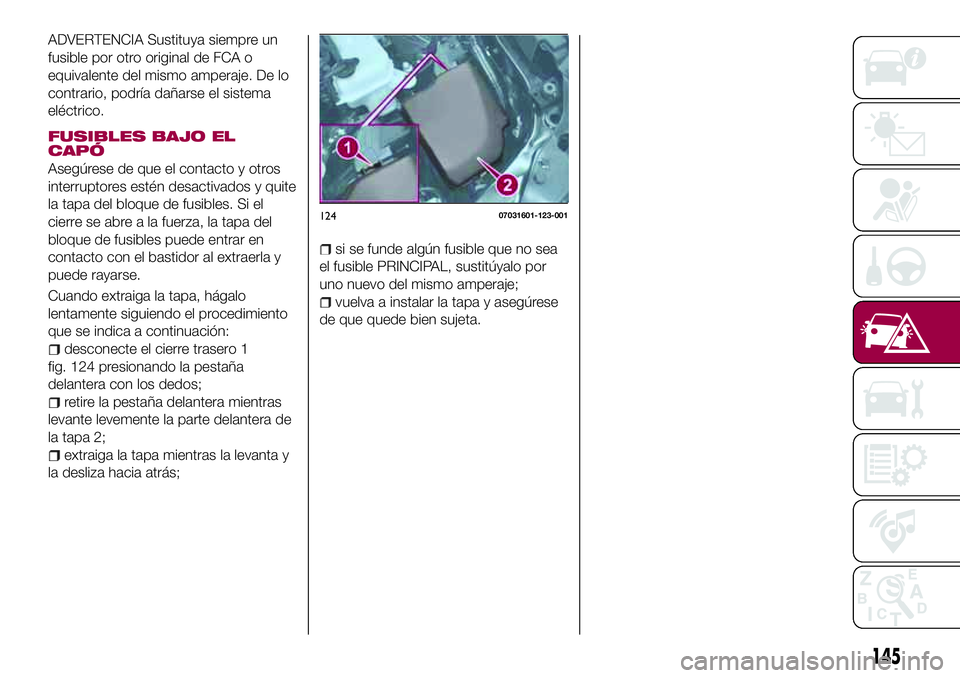

ADVERTENCIA Sustituya siempre un
fusible por otro original de FCA o
equivalente del mismo amperaje. De lo
contrario, podría dañarse el sistema
eléctrico.
FUSIBLES BAJO EL
CAPÓ
Asegúrese de que el contacto y otros
interruptores estén desactivados y quite
la tapa del bloque de fusibles. Si el
cierre se abre a la fuerza, la tapa del
bloque de fusibles puede entrar en
contacto con el bastidor al extraerla y
puede rayarse.
Cuando extraiga la tapa, hágalo
lentamente siguiendo el procedimiento
que se indica a continuación:
desconecte el cierre trasero 1
fig. 124 presionando la pestaña
delantera con los dedos;
retire la pestaña delantera mientras
levante levemente la parte delantera de
la tapa 2;
extraiga la tapa mientras la levanta y
la desliza hacia atrás;
si se funde algún fusible que no sea
el fusible PRINCIPAL, sustitúyalo por
uno nuevo del mismo amperaje;
vuelva a instalar la tapa y asegúrese
de que quede bien sujeta.
12407031601-123-001
145

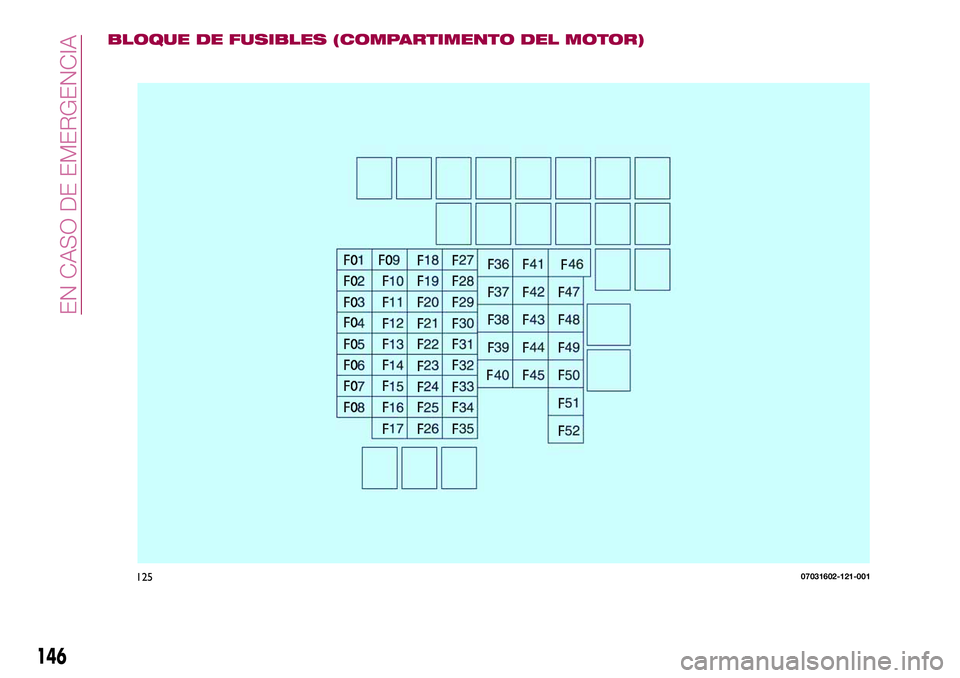

BLOQUE DE FUSIBLES (COMPARTIMENTO DEL MOTOR)
12507031602-121-001
146
EN CASO DE EMERGENCIA

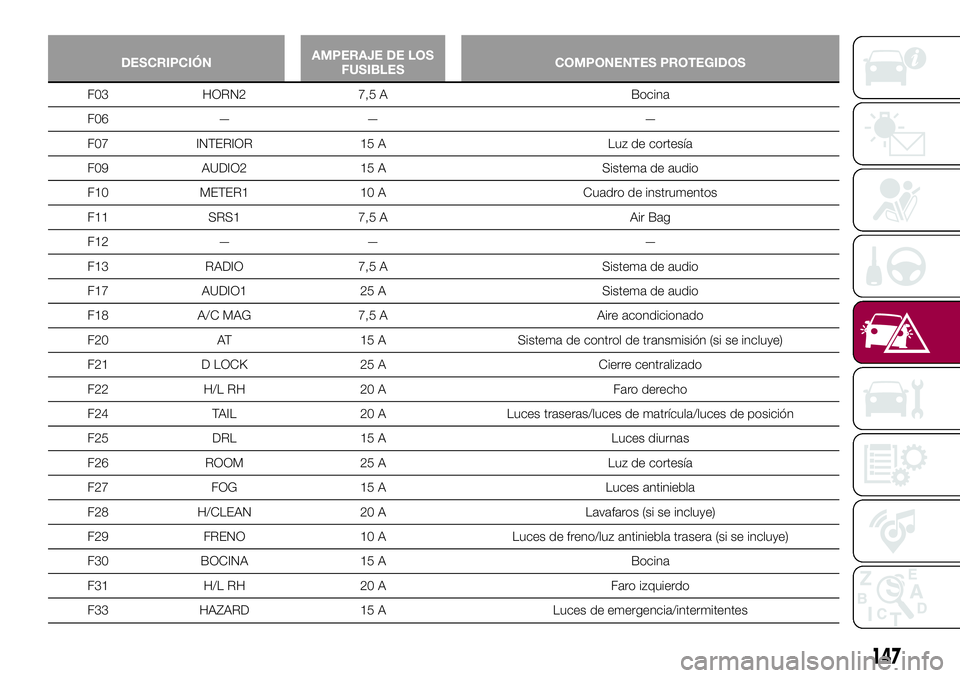

DESCRIPCIÓNAMPERAJE DE LOS
FUSIBLESCOMPONENTES PROTEGIDOS
F03 HORN2 7,5 A Bocina
F06 — — —
F07 INTERIOR 15 A Luz de cortesía
F09 AUDIO2 15 A Sistema de audio
F10 METER1 10 A Cuadro de instrumentos
F11 SRS1 7,5 A Air Bag
F12 — — —
F13 RADIO 7,5 A Sistema de audio
F17 AUDIO1 25 A Sistema de audio
F18 A/C MAG 7,5 A Aire acondicionado
F20 AT 15 A Sistema de control de transmisión (si se incluye)
F21 D LOCK 25 A Cierre centralizado
F22 H/L RH 20 A Faro derecho
F24 TAIL 20 A Luces traseras/luces de matrícula/luces de posición
F25 DRL 15 A Luces diurnas
F26 ROOM 25 A Luz de cortesía
F27 FOG 15 A Luces antiniebla
F28 H/CLEAN 20 A Lavafaros (si se incluye)
F29 FRENO 10 A Luces de freno/luz antiniebla trasera (si se incluye)
F30 BOCINA 15 A Bocina
F31 H/L RH 20 A Faro izquierdo
F33 HAZARD 15 A Luces de emergencia/intermitentes
147

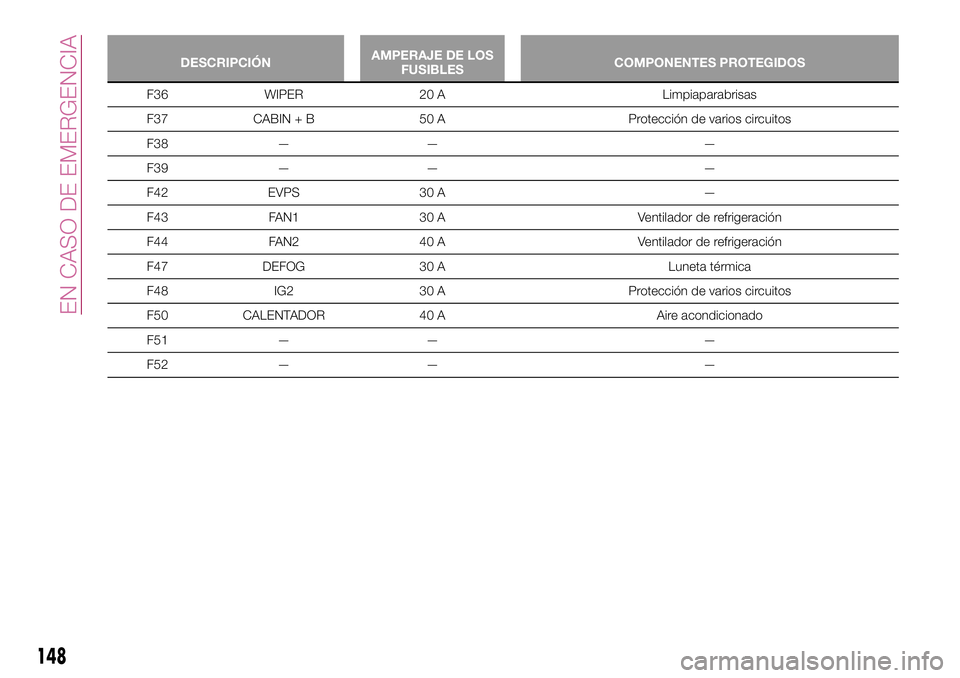

DESCRIPCIÓNAMPERAJE DE LOS
FUSIBLESCOMPONENTES PROTEGIDOS
F36 WIPER 20 A Limpiaparabrisas
F37 CABIN + B 50 A Protección de varios circuitos
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Ventilador de refrigeración
F44 FAN2 40 A Ventilador de refrigeración
F47 DEFOG 30 A Luneta térmica
F48 IG2 30 A Protección de varios circuitos
F50 CALENTADOR 40 A Aire acondicionado
F51 — — —
F52 — — —
148
EN CASO DE EMERGENCIA

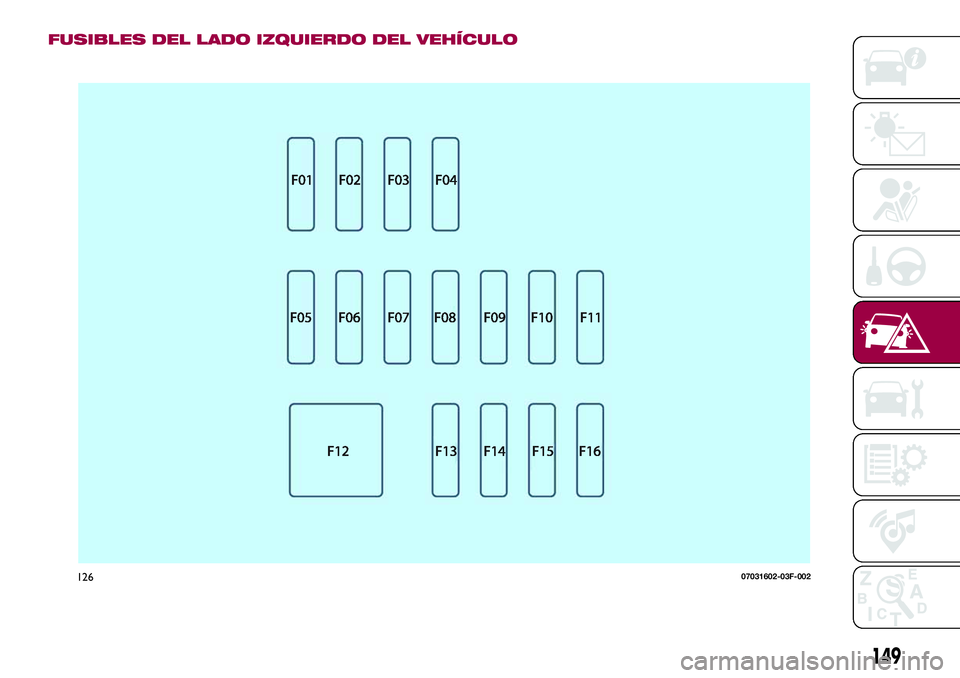

FUSIBLES DEL LADO IZQUIERDO DEL VEHÍCULO
12607031602-03F-002
149

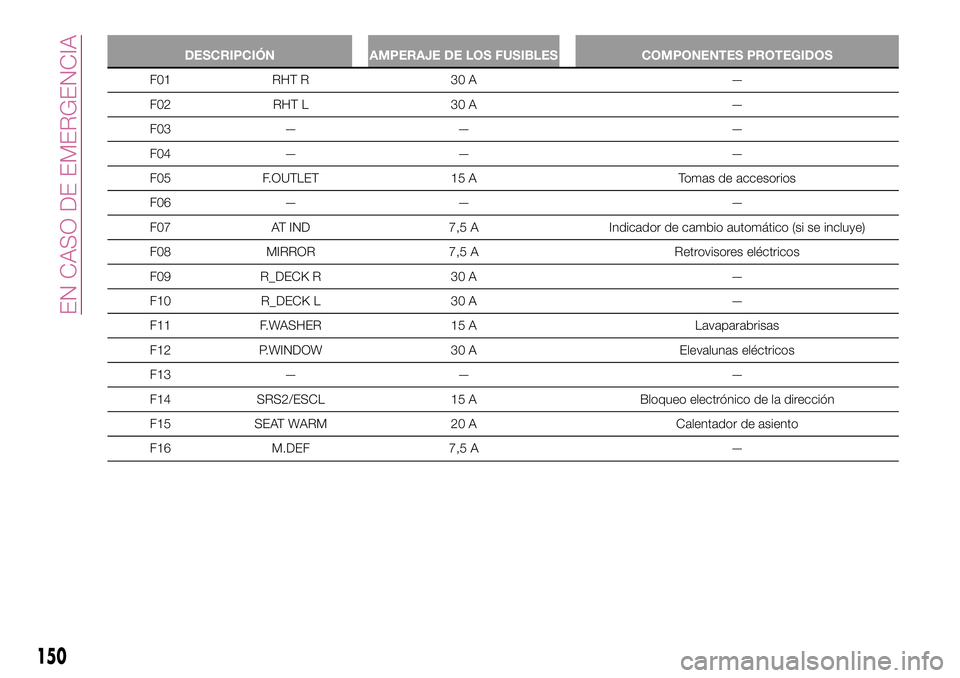

DESCRIPCIÓN AMPERAJE DE LOS FUSIBLES COMPONENTES PROTEGIDOS
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Tomas de accesorios
F06 — — —
F07 AT IND 7,5 A Indicador de cambio automático (si se incluye)
F08 MIRROR 7,5 A Retrovisores eléctricos
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Lavaparabrisas
F12 P.WINDOW 30 A Elevalunas eléctricos
F13 — — —
F14 SRS2/ESCL 15 A Bloqueo electrónico de la dirección
F15 SEAT WARM 20 A Calentador de asiento
F16 M.DEF 7,5 A —
150
EN CASO DE EMERGENCIA
