2018 FIAT 124 SPIDER Manual de Empleo y Cuidado (in Spanish)

DATOS
IDENTIFICATIVOS
PLACA DE MODELO
La placa de modelo se encuentra en el
lado izquierdo del montante de la
puerta fig. 152.
NÚMERO DE BASTIDOR / NÚMERO
DE IDENTIFICACIÓN DEL
VEHÍCULO
(Irlanda / Reino Unido)
Número de bastidor: abra la cubierta
que aparece en la fig. 153 para
comprobar el número de bastidor.Número de identificación del vehículo
fig. 154.ETIQUETA DE PRESIÓN DE LOS
NEUMÁTICOS
La etiqueta de presión de los
neumáticos se encuentra en el lado
izquierdo del montante de la puerta en
las versiones con volante a la izquierda
fig. 155 o en el lado derecho del
montante de la puerta en las versiones
con volante a la derecha.
NÚMERO DE MOTOR
La etiqueta del número de motor se
encuentra en el motor.
15210010103-121-001
15310010109-333-333
15410010104-122-001
15510010109-321-321
183

MOTOR
218)
Versión 1.4 Turbo Multi Air de 140 CV
CicloOtto
Número y posición de los cilindros 4 en línea
Diámetro y carrera del pistón (mm) 72,0 x 84,0
Cilindrada total (cm³) 1368
Relación de compresión 9,8:1
Potencia máxima (EEC) (kW) 103
Potencia máxima (EEC) (CV) 140
velocidad del motor correspondiente (rpm) 5000
Par máximo (EEC) (Nm) 240
Par máximo (EEC) (kgm) 24,5
velocidad del motor correspondiente (rpm) 2250
BujíasNGK SIKR9A7
Combustible Gasolina sin plomo de 95 octanos (Especificaciones EN 228)
ADVERTENCIA Cuando limpie las bujías de iridio, no use un cepillo metálico. La fina capa de partículas de las puntas de
aleación de iridio y platino podría dañarse.
ADVERTENCIA
218)Si las modificaciones o reparaciones del sistema de suministro de combustible no se realizan correctamente o no toman en cuenta las
especificaciones técnicas del sistema, pueden causarse averías con riesgo de incendio.
184
ESPECIFICACIONES TÉCNICAS

ESPECIFICACIONES
DE RUEDAS Y
NEUMÁTICOS
LLANTAS Y NEUMÁTICOS
219)
55)
NOTA Los neumáticos se adaptan
perfectamente al chasis de su vehículo.
Cuando sustituya los neumáticos, FCA
le recomienda hacerlo por unos del
mismo tipo que los montados
originalmente en su vehículo. Para
obtener más información, póngase en
contacto con un concesionario de Fiat.
Compruebe la etiqueta de presión de
los neumáticos para conocer el tamaño
de los neumáticos y la presión de
inflado (consulte “Presión de inflado de
los neumáticos” en el capítulo
“Mantenimiento y cuidados”). Después
de ajustar la presión de los neumáticos,
es necesario inicializar el sistema TPMS
para que el sistema funcione de
manera normal (consulte “Inicialización
del sistema de monitorización de
presión de los neumáticos” en el
capítulo “Seguridad”).
ADVERTENCIA Si hubiera
discrepancias entre el manual del
propietario y el Documento de registro,
elija la información de este último. Parauna circulación segura, el vehículo debe
estar equipado con neumáticos de la
misma marca y tipo en todas las
ruedas.
ADVERTENCIA No utilice una cámara
de aire con neumáticos sin cámara.
ADVERTENCIA
219)Si se utilizan neumáticos de invierno
con un índice de velocidad inferior al
indicado en el Documento de registro, no
supere la velocidad máxima que se
corresponda con la clasificación de
velocidad de los neumáticos usados.
ADVERTENCIA
55)Cuando utilice cadenas para nieve,
conduzca despacio: no supere los
50 km/h. Evite los baches, bordillos y
aceras y procure no conducir distancias
largas en carreteras sin nieve. De esta
forma evitará dañar el neumático y el firme
de la calzada.
185

LLANTAS Y NEUMÁTICOS PROPORCIONADOS
Llantas Neumático estándar Neumático de invierno
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) Tipo 3 estaciones
(**) Índice de carga y símbolo de velocidad: 84Q/84S/84H/84V
(***) Índice de carga y símbolo de velocidad: 84Q/84S/84H/84V/84W
PRESIÓN DE INFLADO DE LOS NEUMÁTICOS EN FRÍO
Si los neumáticos están calientes, añada 0,3 bares a la presión de inflado recomendada. Vuelva a comprobar la presión con los
neumáticos en frío. Con neumáticos para nieve, añada 0,2 bares a la presión recomendada para los neumáticos estándar.
Tamaño de los neumáticos Delantera Trasera
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
186
ESPECIFICACIONES TÉCNICAS

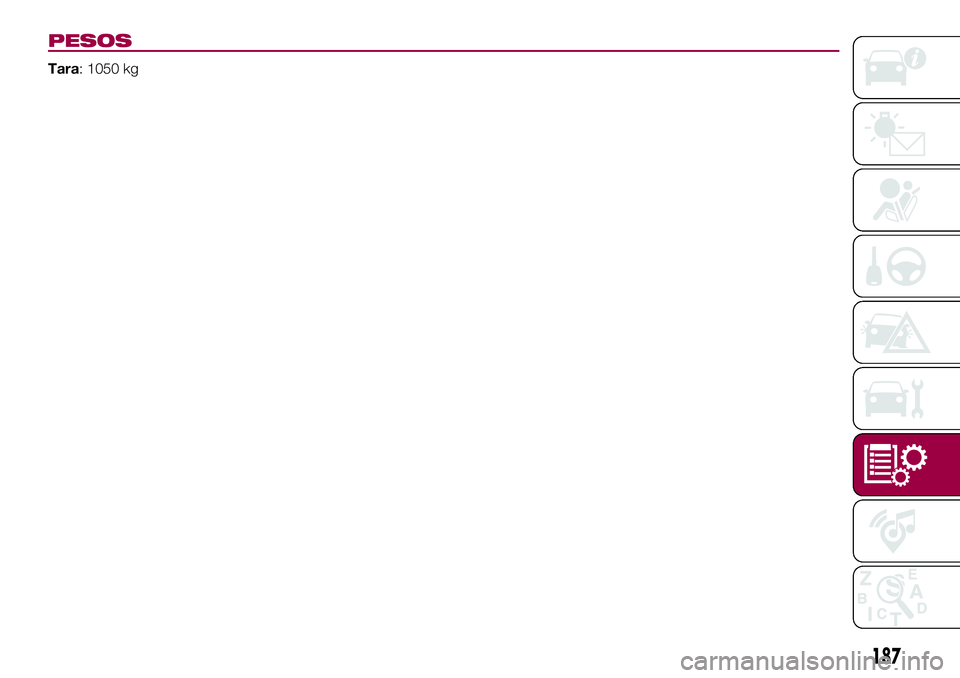

PESOS
Tara: 1050 kg
187

DIMENSIONES
Las dimensiones se expresan en mm y tienen como referencia un vehículo equipado con los neumáticos suministrados de
serie. La altura se mide con el vehículo sin carga.
VOLUMEN DEL MALETERO: 140 litros
ABCDE F
4.055 (*) / 4.075 (**) 2.310 1.230 1.495 1.740 1.505
(*) Sin soporte de matrícula.
(**) Con soporte de matrícula.
15610000555-122-333
188
ESPECIFICACIONES TÉCNICAS

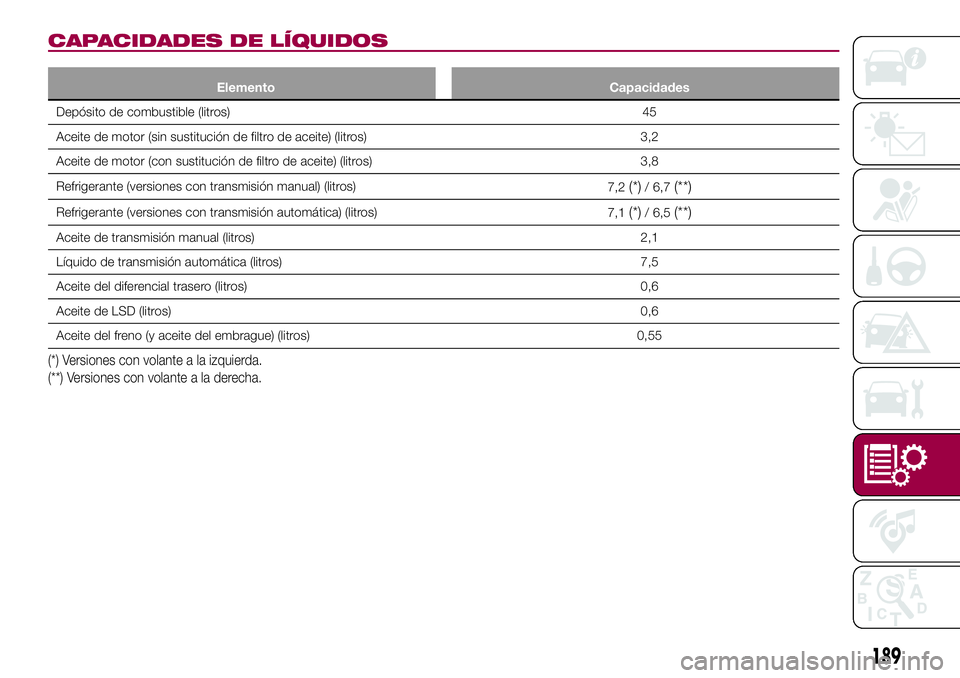

CAPACIDADES DE LÍQUIDOS
Elemento Capacidades
Depósito de combustible (litros) 45
Aceite de motor (sin sustitución de filtro de aceite) (litros) 3,2
Aceite de motor (con sustitución de filtro de aceite) (litros) 3,8
Refrigerante (versiones con transmisión manual) (litros)
7,2
(*)/ 6,7(**)
Refrigerante (versiones con transmisión automática) (litros)
7,1(*)/ 6,5(**)
Aceite de transmisión manual (litros) 2,1
Líquido de transmisión automática (litros) 7,5
Aceite del diferencial trasero (litros) 0,6
Aceite de LSD (litros)0,6
Aceite del freno (y aceite del embrague) (litros) 0,55
(*) Versiones con volante a la izquierda.
(**) Versiones con volante a la derecha.
189

LÍQUIDOS Y LUBRICANTES
56)
Su vehículo está equipado con un aceite de motor que se ha desarrollado y probado concienzudamente para que cumpla los
requisitos del Plan de mantenimiento programado.
El uso constante de los lubricantes recomendados garantizan las especificaciones de consumo de combustible y de
emisiones. La calidad del lubricante es crucial para el funcionamiento y la duración del motor.
190
ESPECIFICACIONES TÉCNICAS
Lubricante Características EspecificacionesLíquidos y lubricantes
originalesIntervalo de sustitución
/ Aplicaciones
Aceite del motorSAE 5W-40ACEA C3 /
API SN9.55535-S2 o MS-12991SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Según el Plan de
mantenimiento
programado
Refrigerante del motorAgente de protección
verde/azul basado en
tecnología de ácido
orgánico híbrido (HOAT)
que contiene etilenglicol
inhibido. Excede las
especificaciones ASTM D
3306 y JIS K2234.
(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference N° F101.B17Listo para el uso en el
circuito de refrigeración
del motor
(*)
(O) Si no está disponible el refrigerante recomendado para el motor, se permite el uso de un producto que cumpla las características específicas mínimas de
llenado de hasta 1 litro; en este caso, no se garantiza un rendimiento óptimo del motor.
(*) Si se adopta un producto alternativo puro, el porcentaje de uso es el siguiente: 50% agua, 50% refrigerante de motor puro. Si el vehículo se utiliza en
condiciones climáticas de frío extremo, es aconsejable utilizar una mezcla del 60% de refrigerante del motor y el 40% de agua desmineralizada.
