126)No utilice el vehículo si tiene
componentes dañados en el sistema de
airbags/pretensores. Los componentes
dañados del sistema de airbags/
pretensores deben sustituirse después de
una colisión que provoque que se activen
o dañen. Solo un reparador experto,
recomendamos que un concesionario de
Fiat, puede evaluar estos sistemas y
comprobar que funcionarán en caso de
accidente. Conducir con una unidad de
airbags o pretensores dañada no le
proporciona la protección adecuada en el
caso de un accidente posterior que podría
provocarle lesiones graves o la muerte.
127)No retire las piezas internas de los
airbags. Retirar algunos componentes
como los asientos, el cuadro de
instrumentos delantero, el volante, las
piezas que contienen los airbags o los
sensores es peligroso. Estas partes
contienen componentes esenciales de los
airbags. El airbag podría activarse
inesperadamente y causar lesiones graves.
Haga que un concesionario de Fiat retire
estas piezas.128)No permita que el ocupante del
asiento del pasajero se siente en una
posición que evite que lo detecte el sensor
de clasificación de ocupante pasajero. Es
peligroso que el ocupante del asiento del
pasajero se siente en una posición que
evite que lo detecte el sensor de
clasificación de ocupante pasajero. Si el
sensor de clasificación de ocupante
pasajero no puede detectar correctamente
al ocupante sentado en el asiento del
pasajero, el sistema de airbags delantero y
lateral del pasajero no funcionará (no se
inflarán) o se activará inesperadamente. El
pasajero no tendrá la protección
suplementaria de los airbags o su
activación inesperada (inflado) le
provocaría lesiones graves o la muerte.129)En las siguientes condiciones, el
sensor de clasificación de ocupante
pasajero no puede detectar un pasajero
sentado correctamente en el asiento
correspondiente y el despliegue/no
despliegue de los airbags no puede
controlarse como se indica en el gráfico de
condiciones de encendido/apagado del
testigo de desactivación del airbag del
pasajero. Por ejemplo: el equipaje u otros
objetos colocados debajo del asiento del
pasajero, o entre ambos asientos, que
presionan hacia arriba la parte inferior del
asiento del pasajero / Se coloca un objeto,
como un cojín, sobre el asiento del
pasajero, o contra el respaldo de dicho
asiento / Se pone un cubreasientos sobre
el asiento del pasajero / Se colocan
equipaje u otros objetos en el asiento que
tiene el sistema de retención infantil/ Se
lava el asiento / Se vierten líquidos sobre el
asiento / El asiento del pasajero se mueve
hacia atrás, presionando el equipaje u
otros objetos colocados detrás / Se coloca
equipaje u otros objetos entre el asiento
del pasajero y el del conductor / Se pone
un dispositivo eléctrico sobre el asiento del
pasajero. Los sistemas de airbags
delantero y lateral del pasajero y los
pretensores se desactivarán cuando se
ilumine el testigo de desactivación OFF del
airbag del pasajero.
111

ADVERTENCIA
22)Para asegurarse del correcto
despliegue del airbag delantero y evitar
dañar el sensor que se encuentra en el
cojín del asiento, no ponga objetos
punzantes sobre el asiento ni deje equipaje
pesado encima. No vierta líquidos sobre o
debajo de los asientos.
23)Para permitir el correcto
funcionamiento de los sensores, haga lo
siguiente: ajuste los asientos tan hacia
atrás como sea posible y siéntese siempre
en posición recta, con apoyo en el
respaldo y el cinturón de seguridad puesto.
Si pone un niño en el asiento del pasajero,
fije debidamente el sistema de retención
infantil y deslice el asiento del pasajero
hacia atrás cuanto sea posible en la
posición de instalación del sistema de
retención.
REGISTRO DE
DATOS DEL
VEHÍCULO
Este vehículo está equipado con un
ordenador que registra los principales
datos del vehículo relacionados con los
controles del vehículo, su
funcionamiento y otras circunstancias
de la conducción.
Datos registrados
Circunstancias del vehículo tales
como la velocidad del motor y la
velocidad del vehículo.
Circunstancias de la marcha como
los pedales del acelerador y el freno e
información relacionada con factores
medioambientales mientras se conduce
el vehículo.
Información de diagnóstico sobre
fallos de funcionamiento de los
ordenadores de a bordo.
Información relacionada con los
controles de otros ordenadores de a
bordo.
Los datos registrados pueden variar en
función de la categoría del vehículo y
del equipamiento opcional. La voz y las
imágenes no se registran.
Gestión de los datos
FCA y sus subcontratistas pueden
obtener y utilizar los datos registrados
para diagnosticar fallos defuncionamiento del vehículo, para
investigación y desarrollo y para
mejorar la calidad.
FCA no divulgará ni suministrará
ninguno de los datos obtenidos a
terceros a no ser que:
se obtenga un acuerdo del
propietario del vehículo (acuerdos del
arrendador y arrendatario financieros
para vehículos en leasing);
la policía u otras autoridades
competentes los soliciten oficialmente;
alguna entidad de investigación los
procese con fines estadísticos de forma
que la identificación del propietario o
del vehículo resulten imposibles.
112
SEGURIDAD

MONITORIZACIÓN
CONSTANTE
Un sistema de diagnóstico monitoriza
los siguientes componentes de los
sistemas de airbag y del capó activo:
Sensores de impacto y módulo de
diagnóstico (unidad SAS)
Sensores de airbags delanteros
Módulos de airbag
Sensores de impacto lateral
Testigo de advertencia del
airbag/sistema pretensor del cinturón
de seguridad
Pretensores de los cinturones de
seguridad
Cableado relacionado
Testigo de desactivación del airbag
del pasajero
Sensor de clasificación de ocupante
pasajero
Módulo de clasificación de ocupante
pasajero (si se incluye)
Sensores de capó activo
Módulos de capó activo
Testigo de advertencia de capó
activo
El módulo de diagnóstico monitoriza
continuamente el buen estado del
sistema. Comienza cuando se activa el
encendido y continúa mientras se
conduce el vehículo.
113

ARRANQUE Y FUNCIONAMIENTO
Llegamos al "corazón" del vehículo
donde aprenderemos a explotar al
máximo todo su potencial.
Veremos cómo conducirlo con
seguridad en cualquier circunstancia,
de forma que se convierta en un buen
compañero, cómodo y económico.ARRANCAR EL MOTOR........115
ESTACIONAMIENTO..........115
FRENO DE ESTACIONAMIENTO . .116
TRANSMISIÓN MANUAL.......117
TRANSMISIÓN AUTOMÁTICA. . . .118
REGULADOR DE VELOCIDAD. . . .121
LIMITADOR DE VELOCIDAD.....124
SISTEMA DE SENSORES DE
ESTACIONAMIENTO..........125
REPOSTAJE DEL VEHÍCULO. . . .127
CÁMARA TRASERA (CÁMARA DE
VISIÓN TRASERA DE ASISTENCIA AL
ESTACIONAMIENTO).........129
REMOLQUES..............133
114
ARRANQUE Y FUNCIONAMIENTO

ARRANCAR EL
MOTOR
130) 131) 132)
24)
Antes de arrancar el motor, ajuste el
asiento, los espejos retrovisores
interiores y exteriores y abróchese el
cinturón de seguridad correctamente.
No pise nunca el pedal del acelerador
para arrancar el motor.
Para obtener información sobre el
procedimiento de arranque, consulte el
apartado “Arrancar el motor” del
capítulo “Cómo familiarizarse con su
vehículo”.
DETENCIÓN DEL MOTOR
Proceda de la siguiente manera:
estacione el coche en una posición
que no sea peligrosa para el tráfico que
se aproxima, conecte una marcha
(versiones con transmisión manual) o
coloque la palanca selectora en P
(estacionamiento) (versiones con
transmisión automática);
ponga el dispositivo de encendido en
la posición STOP con el motor al
ralentí.
ADVERTENCIA
130)Es peligroso dejar el motor en marcha
en recintos interiores. El motor consume
oxígeno y emite dióxido de carbono,
monóxido de carbono y otros gases
tóxicos.
131)El servofreno no se activa hasta que
se arranca el motor, por lo que habría que
aplicar mucha más fuerza de lo normal al
pedal del freno.
132)No arranque el motor empujando el
vehículo, remolcándolo ni dejándolo caer
por una pendiente. Estas maniobras
pueden dañar el conversor catalítico.
ADVERTENCIA
24)Dar un acelerón antes de apagar el
motor no sirve absolutamente de nada,
malgasta combustible y es perjudicial para
el motor.
ESTACIONAMIENTO
Siempre que salga del coche, quite la
llave de contacto y llévela consigo.
Al estacionar y dejar el vehículo, realice
lo siguiente:
acople una marcha (la primera si se
orienta cuesta arriba o marcha atrás si
está cuesta abajo) y deje las ruedas
giradas;
pare el motor y ponga el freno de
mano.
Bloquee las ruedas con una cuña o una
piedra si el vehículo se estaciona en
una pendiente pronunciada.
En versiones equipadas con
transmisión automática, antes de soltar
el pedal de freno, espere a que
aparezca la letra P.
ADVERTENCIA No deje NUNCA el
vehículo con la caja de cambios en
punto muerto (o, en versiones
equipadas con transmisión automática,
antes de poner la palanca de cambios
en P).
115

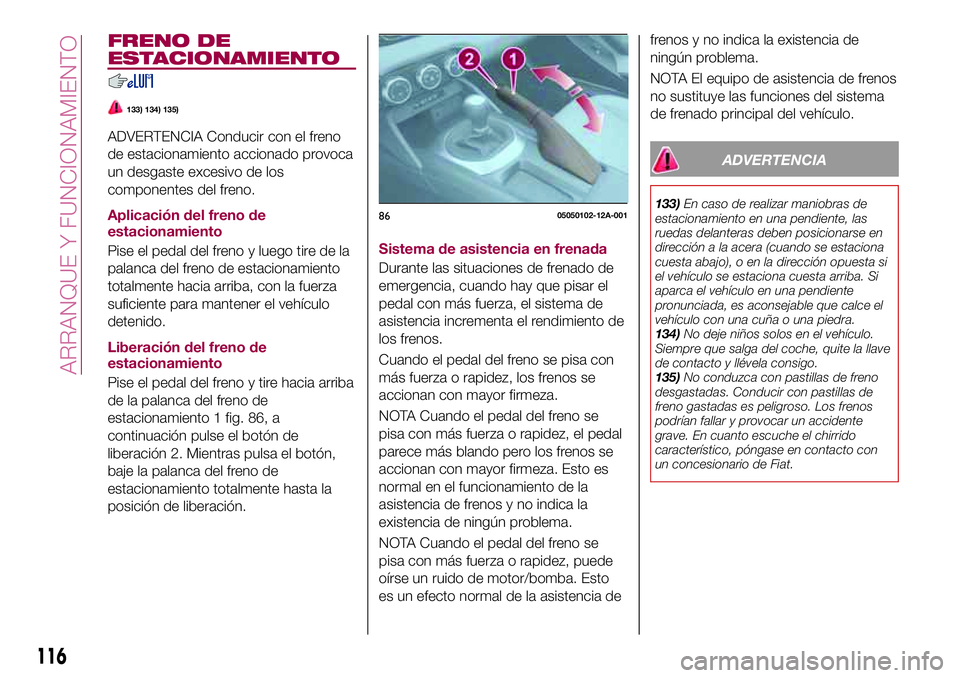

FRENO DE
ESTACIONAMIENTO
133) 134) 135)
ADVERTENCIA Conducir con el freno
de estacionamiento accionado provoca
un desgaste excesivo de los
componentes del freno.
Aplicación del freno de
estacionamiento
Pise el pedal del freno y luego tire de la
palanca del freno de estacionamiento
totalmente hacia arriba, con la fuerza
suficiente para mantener el vehículo
detenido.
Liberación del freno de
estacionamiento
Pise el pedal del freno y tire hacia arriba
de la palanca del freno de
estacionamiento 1 fig. 86, a
continuación pulse el botón de
liberación 2. Mientras pulsa el botón,
baje la palanca del freno de
estacionamiento totalmente hasta la
posición de liberación.Sistema de asistencia en frenada
Durante las situaciones de frenado de
emergencia, cuando hay que pisar el
pedal con más fuerza, el sistema de
asistencia incrementa el rendimiento de
los frenos.
Cuando el pedal del freno se pisa con
más fuerza o rapidez, los frenos se
accionan con mayor firmeza.
NOTA Cuando el pedal del freno se
pisa con más fuerza o rapidez, el pedal
parece más blando pero los frenos se
accionan con mayor firmeza. Esto es
normal en el funcionamiento de la
asistencia de frenos y no indica la
existencia de ningún problema.
NOTA Cuando el pedal del freno se
pisa con más fuerza o rapidez, puede
oírse un ruido de motor/bomba. Esto
es un efecto normal de la asistencia defrenos y no indica la existencia de
ningún problema.
NOTA El equipo de asistencia de frenos
no sustituye las funciones del sistema
de frenado principal del vehículo.
ADVERTENCIA
133)En caso de realizar maniobras de
estacionamiento en una pendiente, las
ruedas delanteras deben posicionarse en
dirección a la acera (cuando se estaciona
cuesta abajo), o en la dirección opuesta si
el vehículo se estaciona cuesta arriba. Si
aparca el vehículo en una pendiente
pronunciada, es aconsejable que calce el
vehículo con una cuña o una piedra.
134)No deje niños solos en el vehículo.
Siempre que salga del coche, quite la llave
de contacto y llévela consigo.
135)No conduzca con pastillas de freno
desgastadas. Conducir con pastillas de
freno gastadas es peligroso. Los frenos
podrían fallar y provocar un accidente
grave. En cuanto escuche el chirrido
característico, póngase en contacto con
un concesionario de Fiat.8605050102-12A-001
116
ARRANQUE Y FUNCIONAMIENTO

TRANSMISIÓN
MANUAL
136) 137) 138)
25)
Para utilizar las marchas, pise a fondo
el pedal del embrague y mueva la
palanca a la posición requerida. El
diagrama para la conexión de las
marchas aparece en el pomo fig. 87.
Pise a fondo el pedal del embrague
mientras cambia, luego suéltelo
despacio.
Su vehículo está equipado con un
dispositivo que impide cambiar por
error a R (marcha atrás). Empuje hacia
abajo la palanca de cambios y cambie
aR.
Se puede conseguir una postura
natural de conducción agarrando
ligeramente la palanca de cambiosdesde el lateral sin tener que descansar
el codo en la caja de la consola central.
Si el cambioaResdifícil, cambie a
punto muerto, suelte el pedal del
embrague y vuelva a intentarlo.
Con sistema de sensores de
estacionamiento
Cuando la palanca selectora cambia a
la posición R con el contacto
encendido, el sistema de sensores de
estacionamiento se activa y se escucha
un pitido.
ADVERTENCIA Mantenga el pie fuera
del pedal del embrague excepto en el
momento de cambiar de marcha.
Tampoco utilice el embrague para
mantener el vehículo en una cuesta
arriba. Pisar parcialmente el embrague
provocará desgaste y daños
innecesarios en el embrague.
ADVERTENCIA No aplique fuerza
lateral excesiva a la palanca de
cambios cuando cambie de la marcha
5
aala4a. Esto podría conllevar la
selección accidental de la 2amarcha,
lo que dañaría la transmisión.
ADVERTENCIA Asegúrese de que el
vehículo esté totalmente detenido antes
de cambiar a R. Cambiar a R con el
vehículo aún en movimiento puede
dañar la transmisión.ADVERTENCIA La marcha atrás solo
puede conectarse con el vehículo
totamente detenido. Con el motor en
marcha, espere al menos 2 segundos
con el pedal del acelerador pisado a
fondo antes de conectar la marcha
atrás para no dañar las velocidades y
evitar que chirríen.
ADVERTENCIA
136)Para cambiar de marcha
correctamente, pise a fondo el pedal del
embrague. Por tanto, el suelo por debajo
del pedal no debe quedar obstruido en
ninguna circunstancia. Asegúrese de que
la alfombrilla esté siempre plana y no
interfiera con el uso de los pedales.
137)No emplee el freno motor en
superficies resbaladizas o a velocidades
elevadas. Reducir la marcha cuando se
conduce por carreteras mojadas, nevadas
o heladas o a velocidades elevadas
provoca brusquedad en el frenado del
motor, lo que resulta peligroso. El cambio
brusco de velocidad de los neumáticos
provoca que estos patinen. Lo que puede
suponer una pérdida de control del
vehículo y un accidente.
138)Deje siempre la palanca de cambio en
la posición1oRyaccione el freno de
estacionamiento cuando deje el vehículo
sin vigilancia. De lo contrario, el vehículo
podría moverse y provocar un accidente.
8705210101-12A-001
117

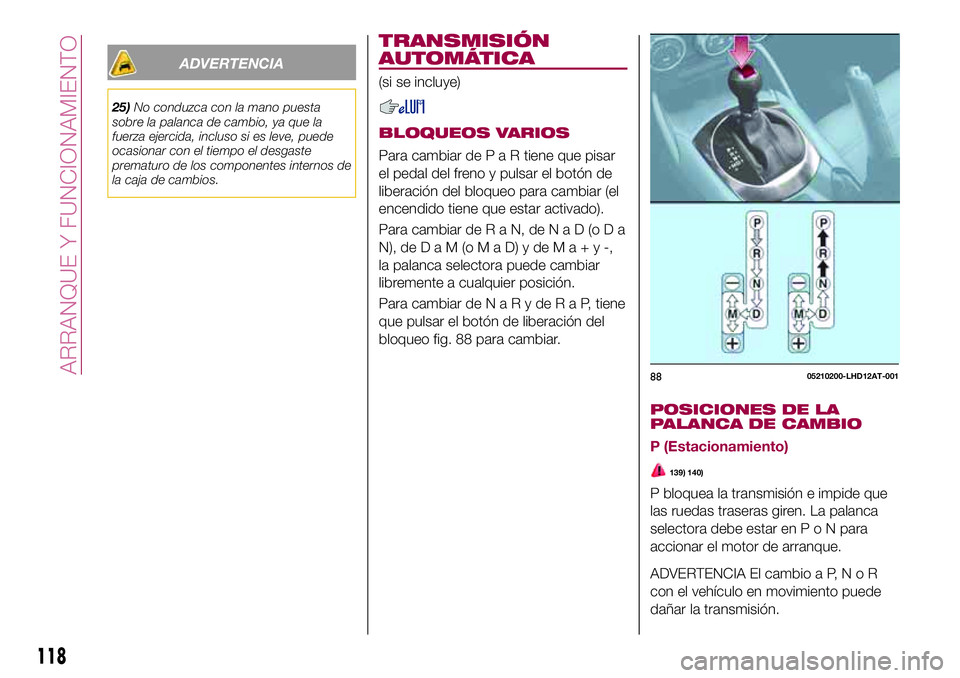

ADVERTENCIA
25)No conduzca con la mano puesta
sobre la palanca de cambio, ya que la
fuerza ejercida, incluso si es leve, puede
ocasionar con el tiempo el desgaste
prematuro de los componentes internos de
la caja de cambios.
TRANSMISIÓN
AUTOMÁTICA
(si se incluye)
BLOQUEOS VARIOS
Para cambiar dePaRtiene que pisar
el pedal del freno y pulsar el botón de
liberación del bloqueo para cambiar (el
encendido tiene que estar activado).
Para cambiar deRaN,deNaD(oDa
N),deDaM(oMaD)ydeMa+y-,
la palanca selectora puede cambiar
libremente a cualquier posición.
Para cambiar deNaRydeRaP,tiene
que pulsar el botón de liberación del
bloqueo fig. 88 para cambiar.
POSICIONES DE LA
PALANCA DE CAMBIO
P (Estacionamiento)
139) 140)
P bloquea la transmisión e impide que
las ruedas traseras giren. La palanca
selectora debe estar enP o N para
accionar el motor de arranque.
ADVERTENCIA El cambio a P,NoR
con el vehículo en movimiento puede
dañar la transmisión.
8805210200-LHD12AT-001
118
ARRANQUE Y FUNCIONAMIENTO
