Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Inspeccione visualmente el estado del sistema
de control de evaporación●●●
Inspeccione visualmente el estado y tensión de
las correas de transmisión de accesorios●
Inspeccione visualmente el estado de la correa
dentada de distribución●
Cambie el aceite de la transmisión●
Cambie el aceite del motor y sustituya el filtro de
aceite●●●●●●●●●●
Sustituya las bujías. (2)●●●
Sustituya las correas de transmisión de
accesorios(3)
Sustituya la correa de distribución dentada.(3)
Sustituya el cartucho del filtro de aire. (4)
●●●
(2) En las versiones 1.4 Turbo Multiair, para garantizar el correcto funcionamiento y evitar averías graves del motor, es esencial proceder como
se indica a continuación: utilice exclusivamente las bujías específicamente certificadas para estos motores; todas las bujías deben ser del
mismo tipo y marca (consulte el apartado "Motor" del capítulo de "Especificaciones técnicas"); respete estrictamente los intervalos de
sustitución de las bujías del Plan de mantenimiento programado. Es aconsejable ponerse en contacto con un concesionario de Fiat para
sustituir las bujías.
(3) Áreas no polvorientas: kilometraje máximo recomendado 120.000 km. Con independencia del kilometraje, la correa debe sustituirse cada
6 años. Áreas polvorientas y/o uso exigente (clima frío, conducción urbana, periodos largos al ralentí): kilometraje máximo recomendado
60.000 km. Con independencia del kilometraje, la correa debe sustituirse cada 4 años.
(4) Si el vehículo se emplea en zonas polvorientas, este filtro debe cambiarse cada 15,000 km.
167

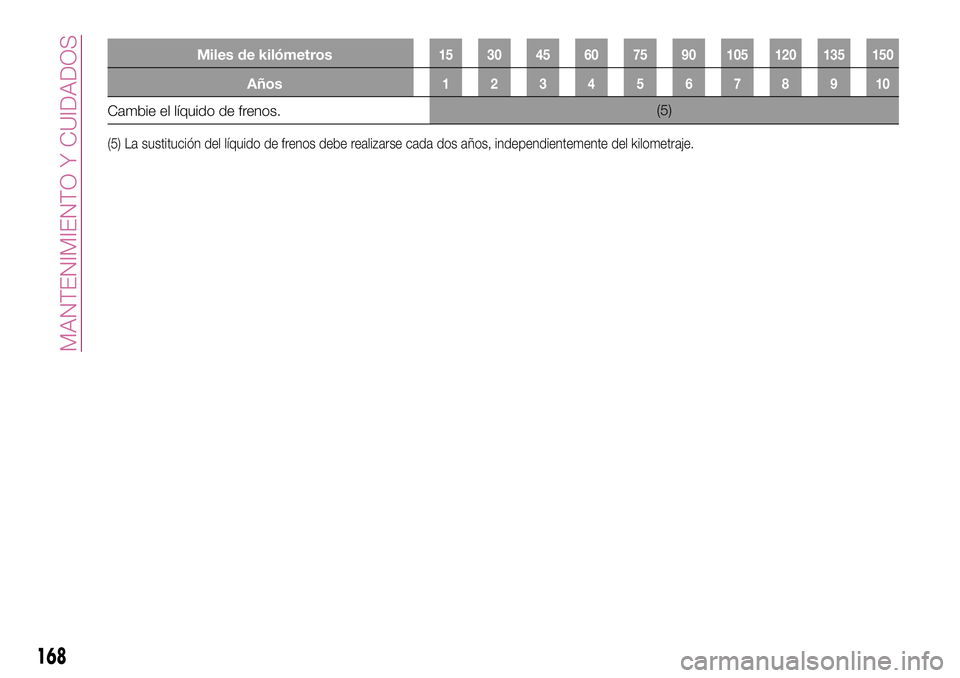

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Cambie el líquido de frenos.(5)
(5) La sustitución del líquido de frenos debe realizarse cada dos años, independientemente del kilometraje.
168
MANTENIMIENTO Y CUIDADOS

ADVERTENCIA
186)No realice el mantenimiento si no
tiene los conocimientos y experiencia
necesarios o las herramientas y los
equipos adecuados. Haga que el
mantenimiento sea realizado por un
técnico cualificado. Es peligroso realizar un
mantenimiento incorrecto del vehículo.
Puede sufrir lesiones graves mientras
realiza algunos procedimientos de
mantenimiento.
187)Si tiene que poner en marcha el
motor cuando está trabajando bajo el
capó, asegúrese de quitarse algunos
artículos (especialmente anillos, brazaletes,
relojes y colgantes) y la corbata, bufanda o
indumentaria suelta similar antes de
acercarse al motor o al ventilador, que
podría encenderse inesperadamente.
Puede quedar atrapado en las piezas
móviles y sufrir lesiones.
188)Desactive el contacto y asegúrese de
que el ventilador no esté funcionando
antes de trabajar cerca de este. Trabajar
cerca del ventilador cuando está
funcionando es peligroso. El ventilador
puede funcionar indefinidamente aunque el
motor esté apagado pero la temperatura
del compartimento del motor sea alta.
Podría ser golpeado por el ventilador y
sufrir lesiones graves.
ADVERTENCIA
38)No deje ningún artículo en el
compartimento del motor. Después de
terminar de comprobar o realizar el
mantenimiento en el compartimento del
motor, no olvide ni abandone artículos
como herramientas o trapos en dicho
compartimento. Las herramientas y demás
artículos abandonados podrían dañar el
motor o causar un incendio que produzca
un accidente inesperado.
169

COMPARTIMENTO DEL MOTOR
COMPROBACIÓN DE NIVELES
189) 190)
39)

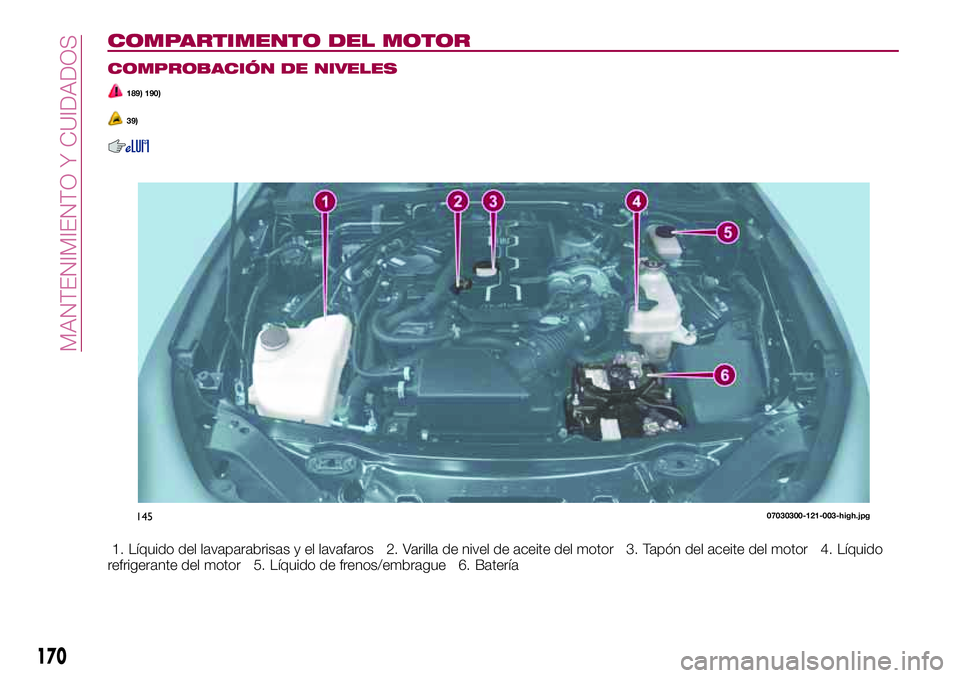

1. Líquido del lavaparabrisas y el lavafaros 2. Varilla de nivel de aceite del motor 3. Tapón del aceite del motor 4. Líquido
refrigerante del motor 5. Líquido de frenos/embrague 6. Batería
170
MANTENIMIENTO Y CUIDADOS

ACEITE DEL MOTOR
191)
40)
4)
Revisión del nivel de aceite del
motor
Proceda de la siguiente manera:
asegúrese de que el vehículo se
encuentre en una superficie nivelada;
caliente el motor hasta la
temperatura normal de funcionamiento;
apáguelo y espere al menos
5 minutos para que el aceite vuelva al
cárter;
saque la varilla de control 1 fig. 146,
límpiela y vuelva a insertarla totalmente;
sáquela de nuevo y examine el nivel.
El nivel es normal si se encuentra entre
Low y Full. Si está cerca de Low o por
debajo, abra el tapón de llenado 2 y
añada aceite hasta llegar a la marca
Full.
asegúrese de que la junta tórica de la
varilla de control esté bien colocada
antes de reinsertar la varilla;
vuelta a insertar totalmente la varilla
medidora.
ADVERTENCIA No llene en exceso el
aceite del motor. Esto podría provocar
daños en el motor.
Consumo de aceite del motor
Durante el periodo inicial de uso, hay
que tener en cuenta que el consumo de
aceite del motor no se estabilizará
hasta haber recorrido los primeros
5000 – 6000 km.
NOTA Es normal que el motor consuma
aceite en condiciones de conducción
usuales. El consumo de aceite del
motor puede ser tan alto como de
400 g/1.000 km. Esto es resultado de
la evaporación, la ventilación interna o
el quemado del aceite de lubricación en
el motor durante el funcionamiento. El
consumo de aceite puede ser más alto
cuando el motor es nuevo debido al
proceso de rodaje. El consumo de
aceite también depende del régimen yla carga del motor. En condiciones de
conducción extremas, el consumo de
aceite puede ser más alto.
Cambio de aceite del motor
NOTA El cambio de aceite del motor
debe realizarlo un concesionario de
Fiat.
REFRIGERANTE DEL
MOTOR
192) 193) 194)
41) 42) 43) 44) 45) 46)
El refrigerante debe llenar el radiador,
entre las marcas F (Full: lleno) y L (Low:
bajo) del depósito fig. 147, con el motor
frío.
Si está en L (Low: bajo) o cerca de esa
marca, añada al depósito el refrigerante
suficiente para proteger el vehículo de
las heladas y la corrosión y llene hasta
la marca F (Full: lleno).
14607030403-121-001
14707030501-121-001
171

Apriete firmemente el tapón del
depósito de refrigerante tras añadir el
líquido.
Si el depósito está vacío o hay que
añadir refrigerante con frecuencia,
póngase en contacto con un
concesionario de Fiat.
LÍQUIDO DE FRENOS /
EMBRAGUE
197)
47)
Debe mantenerse entre las líneas MAX
y MIN fig. 148.
El nivel normalmente cae a medida que
se acumulan kilómetros, una
circunstancia asociada con el desgaste
de los recubrimientos del freno y el
embrague. Si el nivel es muy bajo,
revise el sistema de freno/embrague en
un concesionario de Fiat.
NOTA. En las versiones con volante a la
derecha, el depósito se ubica en el lado
izquierdo del compartimento del motor.LÍQUIDO DEL
LAVAPARABRISAS Y EL
LAVAFAROS
203)
Revise el nivel de líquido del depósito
del lavaparabrisas fig. 149; abra el
tapón y añada líquido si fuera
necesario.
UNIDAD DE CONTROL DE
LA TRANSMISIÓN
AUTOMÁTICA
5)
El nivel de aceite del control de la
transmisión solo puede comprobarse
en un concesionario de Fiat.
MANTENIMIENTO
DE LA BATERÍA
198) 199) 200) 201)
48)
6)
Para conseguir el mayor rendimiento de
una batería:
móntela y fíjela bien;
mantenga la parte superior limpia y
seca;
conserve los terminales y conexiones
limpios, apretados y recubiertos con
vaselina o grasa específica;
enjuague inmediatamente el
electrolito derramado con una solución
de agua y bicarbonato sódico;
si el vehículo no se va a utilizar
durante un tiempo prolongado,
desconecte los cables y cargue la
batería cada seis semanas.
NOTA
Cada vez que la batería se vuelve a
conectar tras haber estado
14807030601-121-002
14907030901-121-001
172
MANTENIMIENTO Y CUIDADOS

desconectada, es necesario realizar el
siguiente procedimiento:
caliente el motor;
con el vehículo detenido, el motor en
marcha y la transmisión en punto
muerto o la posición N/P (en el caso de
una transmisión automática), pise el
acelerador hasta el fondo para que el
régimen del motor se incremente por
encima de 6000 rpm;
suelte el pedal del acelerador y
espere a que el motor vuelva de
manera natural a la velocidad de ralentí.
Si este procedimiento no se realiza, el
testigo de advertencia
podría
encenderse: en este caso, póngase en
contacto con un concesionario de Fiat.
ADVERTENCIA Si, después de pisar el
pedal del acelerador por primera vez
para poner el motor a más de
6000 rpm, se pisa de nuevo
inmediatamente sin que el motor
alcance de forma natural la velocidad
de ralentí, el procedimiento de
aprendizaje se invalidará y se
encenderá el testigo de advertencia
del cuadro de instrumentos. Si el
motor no se pone a más de 6000 rpm,
o si no se calienta, la unidad de control
dejará abierta la posibilidad de repetir el
procedimiento descrito.
Revisión del nivel de electrolito
Un bajo nivel de electrolito provocará
una descarga rápida de la batería.
Revise el nivel del electrolito al menos
una vez a la semana. Si es bajo,
extraiga los tapones y añada el agua
destilada necesaria para que el nivel se
encuentre entre las marcas superior e
inferior fig. 150 (1 = marca superior / 2
= marca inferior).No llene en exceso.
Examine la gravedad específica del
electrolito con un hidrómetro,
especialmente en tiempo frío. Si es
bajo, recargue la batería.
Sustitución de la batería
Póngase en contacto con un
concesionario de Fiat para comprar una
batería de sustitución.
Después de sustituir la batería, realice
el procedimiento de aprendizaje de larueda fónica que se describe en el
capítulo “Mantenimiento de la batería”.
ADVERTENCIA
189)No fume si realiza alguna intervención
en el compartimento del motor. Puede
haber gases inflamables y humo con el
consiguiente riesgo de incendio.
190)Tenga mucho cuidado cuando trabaje
en el compartimento del motor si el motor
está caliente: se puede quemar. No se
acerque mucho al ventilador de
refrigeración del radiador: el ventilador
eléctrico puede arrancar, con el
consiguiente peligro de lesiones. Las
bufandas, corbatas y demás prendas
sueltas deben mantenerse alejadas de las
piezas móviles.
191)Si rellena el aceite de motor, espere a
que el motor se enfríe antes de aflojar el
tapón de llenado, especialmente en
vehículos con tapón de aluminio (si se
incluye). IMPORTANTE: ¡Existe riesgo de
quemaduras!
192)No utilice cerillas ni llamas vivas en el
compartimento del motor. NO AÑADA
REFRIGERANTE CON EL MOTOR
CALIENTE: es peligroso. Si el motor ha
estado en marcha, algunos componentes
del compartimento del motor pueden estar
muy calientes. Podría quemarse. Revise
con atención el refrigerante del motor del
depósito, pero no lo abra.
15007031202-ALL-001
173

193)Tampoco quite el tapón del sistema
de refrigeración cuando el motor y el
radiador estén calientes. Si el motor y el
radiador están calientes, el refrigerante y el
vapor hirviendo pueden salir disparados a
presión y provocar lesiones graves.
194)El sistema de refrigeración está
presurizado. Si fuera necesario, sustituya
únicamente el tapón por otro original o la
intervención realizada en el sistema podría
verse negativamente afectada. No quite la
tapa del depósito con el motor caliente,
existe riesgo de quemaduras.
195)No circule con el depósito del líquido
lavaparabrisas vacío: el funcionamiento del
lavaparabrisas es esencial para mejorar la
visibilidad. El funcionamiento repetido del
sistema sin líquido suficiente podría
dañarlo o provocar el rápido deterioro de
algunos de sus componentes.
196)Determinados aditivos comerciales
para el líquido lavaparabrisas son
inflamables. El compartimento del motor
contiene componentes calientes que
podrían prenderse.
197)El líquido de frenos es venenoso y
muy corrosivo. En caso de contacto
accidental, lave inmediatamente las partes
afectadas con agua y jabón suave. Luego
enjuague abundantemente. Pida asistencia
médica de inmediato si se traga.
198)El líquido de la batería es venenoso y
corrosivo. Procure que no le caiga en la
piel ni en los ojos. Aleje las llamas vivas de
la batería y no utilice objetos que puedan
generar chispas por el riesgo de explosión
y de incendio.
199)El uso de la batería con poco líquido
daña irremediablemente la batería y puede
provocar una explosión.200)Si el vehículo debe permanecer
inactivo durante periodos prolongados a
temperaturas muy bajas, retire la batería y
llévela a un lugar más templado para evitar
que se congele.
201)Cuando realice cualquier intervención
en la batería o cerca de ella, protéjase
siempre los ojos con gafas especiales.
202)Si el nivel de líquido de
freno/embrague es bajo, haga revisar los
frenos. Un nivel bajo de líquido de
frenos/embrague es peligroso. Un bajo
nivel podría indicar desgaste de los forros
de frenos o una fuga en el sistema de
frenos que podría provocar un fallo de los
frenos y el consiguiente accidente.
203)Utilice únicamente líquido de
lavaparabrisas o agua corriente en el
depósito. El empleo de anticongelante para
radiador como líquido lavaparabrisas es
peligroso. Si se rocía sobre el parabrisas,
lo ensuciará, disminuirá la visibilidad y
podría provocar un accidente.
ADVERTENCIA
39)Tenga cuidado con no confundir los
distintos tipos de líquidos al rellenar niveles:
no son compatibles unos con otros.
Rellenar niveles con un líquido inadecuado
puede ocasionar averías graves en el
vehículo.
40)El nivel de aceite no debe superar la
marca MAX.
41)No añada aceite con especificaciones
distintas de las que tenga el aceite que ya
está en el motor.42)No añada solo agua. Añada siempre
una mezcla adecuada de refrigerante. Para
obtener información sobre el fluido
refrigerante, consulte la tabla de “Fluidos y
lubricantes” del capítulo “Especificaciones
técnicas”.
43)Utilice únicamente agua blanda
(desmineralizada) en la mezcla de
refrigerante. Un agua que contenga
minerales podría reducir la efectividad del
refrigerante.
44)No utilice refrigerantes que contengan
alcohol, metanol, borato o silicato. Estos
refrigerantes podrían dañar el sistema de
refrigeración.
45)No mezcle alcohol ni metanol con el
refrigerante. Podrían dañar el sistema de
refrigeración.
46)No utilice una solución que contenga
más del 60% de anticongelante. Esto
podría reducir la efectividad.
47)Evite que el líquido de frenos, que es
muy corrosivo, entre en contacto con
zonas pintadas. En caso de que ocurriera,
lave la zona inmediatamente con agua.
48)Un montaje incorrecto de los
accesorios eléctricos y electrónicos puede
causar importantes daños en el vehículo.
Vaya a un concesionario de Fiat si desea
instalar accesorios (como un antirrobo, un
radioteléfono, etc.): ellos le sugerirán los
dispositivos más adecuados y le
aconsejarán si necesita instalar una batería
de mayor capacidad.
174
MANTENIMIENTO Y CUIDADOS
