2018 FIAT 124 SPIDER Manual de Empleo y Cuidado (in Spanish)

pulse el interruptor INFO y ajuste los
dos primeros dígitos (décimas y
unidades) en la velocidad que desee. El
valor numérico cambia cada vez que
pulsa el interruptor INFO;
pulse el interruptor INFO
continuamente hasta oír un pitido. La
velocidad ajustada se muestra en la
pantalla de alarma de velocidad del
vehículo.
INDICADOR DE CAMBIO
DE MARCHA
El indicador de cambio de marcha le
permite ahorrar combustible y conducir
sin brusquedad.
Muestra la posición de la marcha
seleccionada 1 fig. 57 en el cuadro de
instrumentos, y también notifica al
conductor que cambie a la posición de
marcha más adecuada 2 en
correspondencia con las condiciones
de conducción.
Indicación Condición
NúmeroSe visualiza la
posición de marcha
seleccionada
y el númeroPonga una marcha
más larga o corta,
de acuerdo con la
recomendación
ADVERTENCIA No se base únicamente
en las recomendaciones de marcha
más larga/corta. La situación de
conducción real puede requerir
operaciones de cambio de marchas
distintas a las indicadas. Para evitar el
riesgo de accidentes, las condiciones
de la carretera y el tráfico deben ser
juzgadas por el conductor antes de
cambiar de marcha.
Versiones con transmisión manual
El indicador de la palanca de cambios
se apaga cuando se realizan las
siguientes operaciones:
el vehículo se detiene;
el vehículo se pone en punto muerto;
el vehículo se conduce en marcha
atrás;
el embrague no se pisa a fondo
cuando se acelera desde una
detención;
el pedal de embrague se mantiene
pisado durante más de 2 segundos
mientras se conduce.Versiones con transmisión
automática
El indicador de la palanca de cambios
se apaga cuando se realizan las
siguientes operaciones:
el vehículo se detiene;
se cancela el modo de cambios
manual.
Cambio manual a marcha más alta
(versiones con transmisión automática)
Utilice la palanca selectora para
cambiar a una marcha más alta, toque
la palanca hacia atrás una vez.
5705210102-12A-001
55
MONITOR DE
MANTENIMIENTO
(si se incluye)
Proceda de la siguiente manera:
seleccione el iconoen la pantalla
inicial para mostrar la pantalla
“Aplicaciones”;
seleccione “Mantenimiento” para
mostrar la pantalla de lista de
mantenimiento;
cambie de pestaña y seleccione el
elemento que desee cambiar:
“Programado” , “Rotación de
Neumáticos” , “Cambio de Aceite”.
Método de restablecimiento

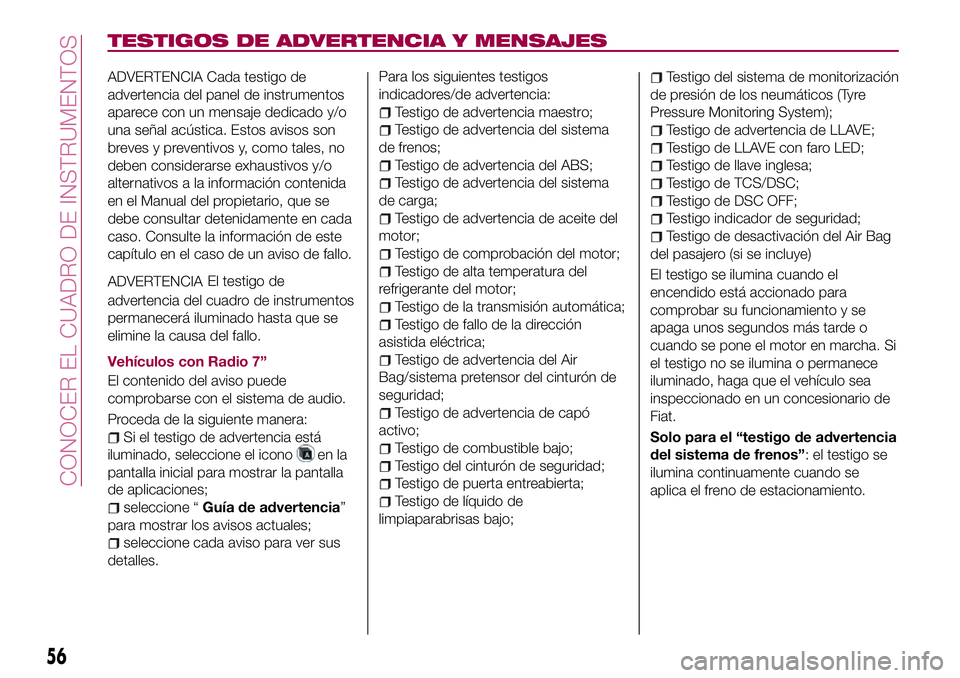

TESTIGOS DE ADVERTENCIA Y MENSAJES
ADVERTENCIA Cada testigo de
advertencia del panel de instrumentos
aparece con un mensaje dedicado y/o
una señal acústica. Estos avisos son
breves y preventivos y, como tales, no
deben considerarse exhaustivos y/o
alternativos a la información contenida
en el Manual del propietario, que se
debe consultar detenidamente en cada
caso. Consulte la información de este
capítulo en el caso de un aviso de fallo.
ADVERTENCIAEl testigo de
advertencia del cuadro de instrumentos
permanecerá iluminado hasta que se
elimine la causa del fallo.
Vehículos con Radio 7”
El contenido del aviso puede
comprobarse con el sistema de audio.
Proceda de la siguiente manera:
Si el testigo de advertencia está
iluminado, seleccione el icono
en la
pantalla inicial para mostrar la pantalla
de aplicaciones;
seleccione “Guía de advertencia”
para mostrar los avisos actuales;
seleccione cada aviso para ver sus
detalles.Para los siguientes testigos
indicadores/de advertencia:
Testigo de advertencia maestro;
Testigo de advertencia del sistema
de frenos;
Testigo de advertencia del ABS;
Testigo de advertencia del sistema
de carga;
Testigo de advertencia de aceite del
motor;
Testigo de comprobación del motor;
Testigo de alta temperatura del
refrigerante del motor;
Testigo de la transmisión automática;
Testigo de fallo de la dirección
asistida eléctrica;
Testigo de advertencia del Air
Bag/sistema pretensor del cinturón de
seguridad;
Testigo de advertencia de capó
activo;
Testigo de combustible bajo;
Testigo del cinturón de seguridad;
Testigo de puerta entreabierta;
Testigo de líquido de
limpiaparabrisas bajo;
Testigo del sistema de monitorización
de presión de los neumáticos (Tyre
Pressure Monitoring System);
Testigo de advertencia de LLAVE;
Testigo de LLAVE con faro LED;
Testigo de llave inglesa;
Testigo de TCS/DSC;
Testigo de DSC OFF;
Testigo indicador de seguridad;
Testigo de desactivación del Air Bag
del pasajero (si se incluye)
El testigo se ilumina cuando el
encendido está accionado para
comprobar su funcionamiento y se
apaga unos segundos más tarde o
cuando se pone el motor en marcha. Si
el testigo no se ilumina o permanece
iluminado, haga que el vehículo sea
inspeccionado en un concesionario de
Fiat.
Solo para el “testigo de advertencia
del sistema de frenos”: el testigo se
ilumina continuamente cuando se
aplica el freno de estacionamiento.
56
CONOCER EL CUADRO DE INSTRUMENTOS

TESTIGOS DE ADVERTENCIA EN EL CUADRO DE INSTRUMENTOS
Testigos de advertencia rojos
Testigo de advertencia Qué significa
AVISO DEL FRENO DE ESTACIONAMIENTO - TESTIGO DE INSPECCIÓN / AVISO DE NIVEL
BAJO DEL LÍQUIDO DE FRENOS
Aviso del freno de estacionamiento / Testigo de inspección
El testigo se ilumina cuando se acciona el freno de estacionamiento con el encendido puesto en
START u ON. Se apaga al soltar totalmente el freno de estacionamiento.
Aviso de nivel bajo del líquido de frenos
Si el testigo de advertencia del freno sigue iluminado aunque haya soltado el freno de
estacionamiento, puede deberse a que hay un nivel bajo de líquido de frenos o un problema con
el sistema de frenos. Estacione el vehículo de inmediato en un lugar seguro y póngase en
contacto con un concesionario de Fiat.
IMPORTANTE No siga conduciendo con el testigo de advertencia del sistema de frenos
iluminado. Contacte con un concesionario de Fiat para que inspeccionen los frenos lo antes
posible. Es peligroso conducir con el testigo de advertencia del sistema de frenos iluminado.
Esto indica que los frenos pueden no funcionar en absoluto o que podrían fallar en cualquier
momento. Si este testigo sigue iluminado después de comprobar que el freno de
estacionamiento está desaccionado, haga que los frenos sean inspeccionados de inmediato.
IMPORTANTE Además, la eficacia de los frenos puede disminuir y tendrá que pisar el pedal con
más fuerza de lo normal para detener el vehículo.
Detenga el vehículo de inmediato en un lugar seguro y póngase en contacto con un
concesionario de Fiat.
Advertencia del sistema EBD (Distribución electrónica de la fuerza de frenado)
Si la unidad de control EBD (Distribución electrónica de la fuerza de frenado) determina que
algún componente no funciona correctamente, se iluminan simultáneamente el testigo de
advertencia del sistema de frenos y el testigo de ABS. Es probable que el problema esté en el
sistema de distribución electrónica de la fuerza de frenado. Detenga el vehículo de inmediato en
un lugar seguro y póngase en contacto con un concesionario de Fiat.
IMPORTANTE No siga conduciendo con el testigo de ABS y el testigo del sistema de frenos
iluminados. Contacte con un concesionario de Fiat para que inspeccionen los frenos lo antes
posible. Es peligroso conducir cuando el testigo del sistema de frenos y el testigo de ABS estén
iluminados simultáneamente. Cuando ambos testigos están iluminados, las ruedas traseras
podrían bloquearse más rápidamente en una parada de emergencia que en las condiciones
normales.
57

Testigo de advertencia Qué significa
FALLO DEL ALTERNADOR
Si se ilumina el testigo de advertencia mientras está conduciendo, indica un fallo de
funcionamiento del alternador o de su sistema de carga. Conduzca fuera de la carretera y
estacione el vehículo. Detenga el vehículo de inmediato en un lugar seguro y póngase en
contacto con un concesionario de Fiat.
IMPORTANTE No siga conduciendo con el testigo del sistema de carga iluminado pues el motor
podría apagarse inesperadamente.
PRESIÓN BAJA DE ACEITE DEL MOTOR
Este testigo de advertencia indica una presión insuficiente del aceite del motor.
IMPORTANTE No siga con el motor en marcha si la presión del aceite es insuficiente. De lo
contrario, podrían ocurrir averías graves en el motor.
Si se ilumina el testigo o se muestra la indicación de advertencia mientras está conduciendo:
conduzca fuera de la carretera y estacione el vehículo sobre una superficie nivelada;
apague el motor y espere 5 minutos para que el aceite se drene de vuelta al cárter;
inspeccione el nivel de aceite del motor. Si el nivel es bajo, añada la cantidad adecuada de
aceite con cuidado de no llenarlo en exceso;
arranque el motor y compruebe el testigo de advertencia.IMPORTANTE No utilice el motor si el nivel de aceite es bajo. De lo contrario, podrían ocurrir
averías graves en el motor.
Si el testigo sigue iluminado aunque el nivel de aceite sea normal y lo haya llenado, apague el
motor de inmediato y póngase en contacto con un concesionario de Fiat.
TESTIGO DE PUERTA ENTREABIERTA
El testigo se ilumina si una de las puertas no está bien cerrada.
Cierre las puertas firmemente.
58
CONOCER EL CUADRO DE INSTRUMENTOS

Testigo de advertencia Qué significa
CAPÓ ACTIVO
El testigo se ilumina cuando el encendido está accionado para comprobar su funcionamiento y
se apaga unos segundos más tarde.
Las siguientes condiciones pueden estar indicando un problema:
el testigo no se apaga cuando el encendido se activa;
permanece iluminado/destellando;Póngase en contacto con un concesionario de Fiat.
62)
TESTIGO DE ALTA TEMPERATURA DEL REFRIGERANTE DEL MOTOR
Este testigo destella cuando la temperatura del refrigerante del motor es muy alta y permanece
iluminado cuando la temperatura sigue incrementándose. Detenga el vehículo de inmediato en
un lugar seguro y póngase en contacto con un concesionario de Fiat.
Procedimiento de solución
Testigo iluminado: esto indica que existe posibilidad de sobrecalentamiento. Estacione el
vehículo de inmediato en un lugar seguro y apague el motor. Consulte el apartado
“Sobrecalentamiento” del capítulo “En una emergencia”.
IMPORTANTE No conduzca el vehículo mientras esté iluminado el testigo de alta temperatura
del refrigerante del motor. De lo contrario, podría causar averías en el motor.
ADVERTENCIA DEL SISTEMA DE AIRBAGS/PRETENSORES
Si el testigo de advertencia destella constantemente, permanece iluminado o no se ilumina
cuando se acciona el contacto, esto indica un fallo de funcionamiento del sistema. En
cualquiera de estos casos, póngase en contacto con un concesionario de Fiat lo antes posible.
El sistema puede no funcionar en un accidente.
61)
59

Testigo de advertencia Qué significa
TESTIGO DE ADVERTENCIA DE LA LLAVE (iluminado)
Si ocurre un fallo de funcionamiento en el sistema de entrada sin llave, este testigo permanece
iluminado.
IMPORTANTE Si el testigo de advertencia de la llave se ilumina o el botón pulsador de arranque
destella (ámbar), es posible que el motor no arranque. Si no puede arrancar el motor, intente
encenderlo con el procedimiento de emergencia correspondiente y póngase en contacto con un
concesionario de Fiat lo antes posible.
Consulte “Operación de emergencia para arrancar el motor” en el apartado “Arrancar el motor”.
TESTIGO DE ADVERTENCIA DE LA LLAVE (destellante)
Fallo de funcionamiento de la llave avanzada
Tome la medida adecuada y compruebe que se apaga el testigo de advertencia.
La pila de llave avanzada está descargada: sustituya la pila.
La llave avanzada no está en su rango de uso/está en una zona del habitáculo
donde no puede ser detectada: ponga la llave dentro de su rango de uso.
Hay una llave similar de otro fabricante dentro del rango de uso de la llave
avanzada: retire la llave similar del otro fabricante fuera del rango de uso de la llave avanzada.
Sin desaccionar el encendido, la llave avanzada se retira del habitáculo y después
se cierran las puertas: ponga la llave avanzada dentro del habitáculo.
SISTEMA DE LA ALARMA DE SEGURIDAD DEL VEHÍCULO
El testigo de advertencia se ilumina para comunicar un fallo en el sistema de la alarma de
seguridad. Póngase en contacto con un concesionario de Fiat lo antes posible.
60
CONOCER EL CUADRO DE INSTRUMENTOS

Testigos de advertencia ámbar
Testigo de advertencia Qué significa
TESTIGO DE ABS
Si el testigo de advertencia del ABS permanece iluminado mientras está conduciendo, significa
que la unidad de control ha detectado un fallo de funcionamiento del sistema ABS. Si esto
ocurre, los frenos funcionarán normalmente, aunque sin la función ABS. En este caso, póngase
en contacto con un concesionario de Fiat lo antes posible.
NOTA Cuando se impulsa el motor para cargar la batería, se produce un régimen irregular y
puede iluminarse el testigo de advertencia del ABS. En este caso, es resultado de que la batería
tiene poca carga pero no indica un fallo de funcionamiento del ABS. Recargue la batería.
NOTA El sistema de asistencia de frenos no funciona cuando está iluminado el testigo del ABS.
TESTIGO DE COMPROBACIÓN DEL MOTOR
Si se ilumina este testigo mientras está conduciendo, el vehículo puede haber tenido una avería.
Es importante que observe las condiciones de conducción y que se ponga en contacto con un
concesionario de Fiat.
El testigo de comprobación del motor puede iluminarse en los siguientes casos:
el sistema eléctrico del motor tiene un problema;
el sistema de control de emisiones tiene un problema;
el nivel del depósito de combustible es muy bajo o está casi vacío;
el aprendizaje de la rueda fónica, después de la desconexión de la batería, no se completó
correctamente.
61

Testigo de advertencia Qué significa
TESTIGO DE ADVERTENCIA del sistema de monitorización de presión de los neumáticos
Si hay un fallo de funcionamiento en el sistema de monitorización de presión de los neumáticos,
este testigo de advertencia destella durante 1 minuto cuando el contacto está activado y
después permanece iluminado. Póngase en contacto con un concesionario de Fiat lo antes
posible. Cuando el testigo de advertencia se ilumina y se oye el pitido (durante unos
3 segundos), indica que la presión es insuficiente en uno o más neumáticos. Inspeccione los
neumáticos e ínflelos a la presión correcta.
Realice el inflado a la presión correcta cuando los neumáticos estén fríos. La presión puede
variar según la temperatura del neumático, por lo tanto, deje el vehículo detenido durante 1 hora
o condúzcalo solo 1,6 km o menos antes de inflar los neumáticos. Cuando infla unos
neumáticos calientes de acuerdo con la presión de inflado en frío, el testigo de advertencia/
pitido puede activarse cuando los neumáticos se enfríen y su presión caiga por debajo de la
especificación. Además, cuando el testigo de TPMS permanezca iluminado por la caída de
presión del neumático debido a una baja temperatura ambiente, no se apagará cuando suba la
temperatura ambiente. En este caso, también es necesario corregir la presión de inflado. Si el
testigo de TPMS se ilumina por una caída de presión en el neumático, asegúrese de comprobar
y corregir las presiones de inflado.
Los neumáticos pierden aire de forma natural a lo largo del tiempo y el sistema TPMS no puede
detectar si esto se debe a un pinchazo. Sin embargo, cuando uno de los cuatro neumáticos
indique un problema, debe hacer que alguien conduzca el vehículo lentamente para que pueda
inspeccionar si el neumático desinflado tiene cortes o pequeños objetos metálicos incrustados
en la rodadura o el reborde lateral. Ponga unas gotas de agua en la válvula para ver si se
producen burbujas que indicarían que tiene un fallo. Las fugas se deben solucionar y no solo
inflar el neumático con problemas, pues son peligrosas: lleve el neumático a un concesionario
de Fiat que tenga los equipos necesarios para reparar el sistema TPMS y los neumáticos y pida
uno de repuesto.
63) 64)
62
CONOCER EL CUADRO DE INSTRUMENTOS
