2018 FIAT 124 SPIDER Kezelési és karbantartási útmutató (in Hungarian)

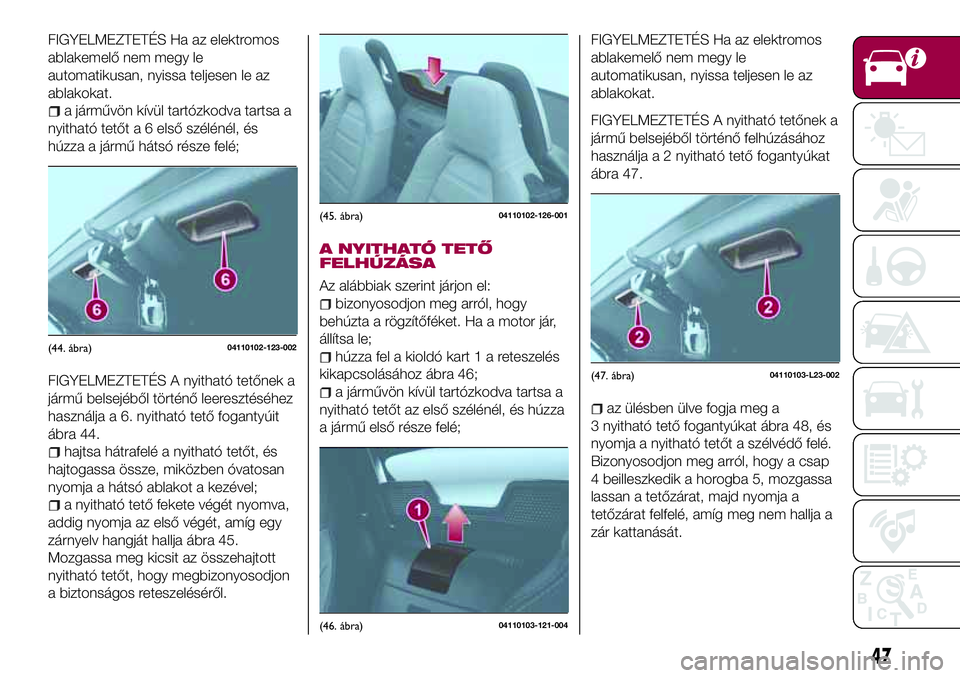

FIGYELMEZTETÉS Ha az elektromos
ablakemelő nem megy le
automatikusan, nyissa teljesen le az
ablakokat.
a járművön kívül tartózkodva tartsa a
nyitható tetőt a 6 első szélénél, és
húzza a jármű hátsó része felé;
FIGYELMEZTETÉS A nyitható tetőnek a
jármű belsejéből történő leeresztéséhez
használja a 6. nyitható tető fogantyúit
ábra 44.
hajtsa hátrafelé a nyitható tetőt, és
hajtogassa össze, miközben óvatosan
nyomja a hátsó ablakot a kezével;
a nyitható tető fekete végét nyomva,
addig nyomja az első végét, amíg egy
zárnyelv hangját hallja ábra 45.
Mozgassa meg kicsit az összehajtott
nyitható tetőt, hogy megbizonyosodjon
a biztonságos reteszeléséről.
A NYITHATÓ TETŐ
FELHÚZÁSA
Az alábbiak szerint járjon el:
bizonyosodjon meg arról, hogy
behúzta a rögzítőféket. Ha a motor jár,
állítsa le;
húzza fel a kioldó kart1areteszelés
kikapcsolásához ábra 46;
a járművön kívül tartózkodva tartsa a
nyitható tetőt az első szélénél, és húzza
a jármű első része felé;
FIGYELMEZTETÉS Ha az elektromos
ablakemelő nem megy le
automatikusan, nyissa teljesen le az
ablakokat.
FIGYELMEZTETÉS A nyitható tetőnek a
jármű belsejéből történő felhúzásához
használja a 2 nyitható tető fogantyúkat
ábra 47.
az ülésben ülve fogja meg a
3 nyitható tető fogantyúkat ábra 48, és
nyomja a nyitható tetőt a szélvédő felé.
Bizonyosodjon meg arról, hogy a csap
4 beilleszkedik a horogba 5, mozgassa
lassan a tetőzárat, majd nyomja a
tetőzárat felfelé, amíg meg nem hallja a
zár kattanását.
(44. ábra)04110102-123-002
(45. ábra)04110102-126-001
(46. ábra)04110103-121-004
(47. ábra)04110103-L23-002
47

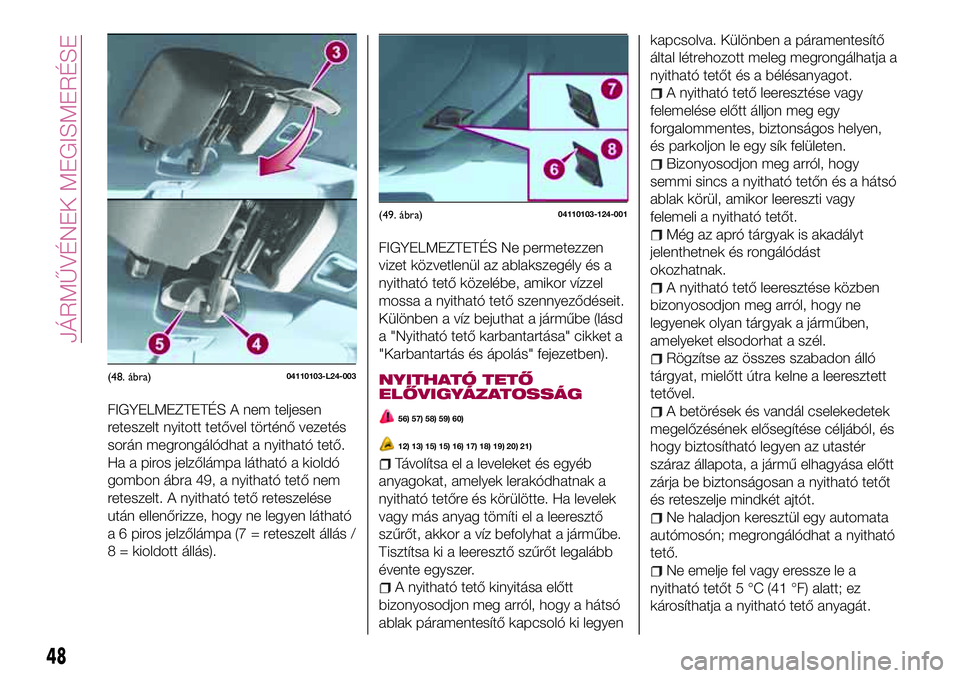

FIGYELMEZTETÉS A nem teljesen
reteszelt nyitott tetővel történő vezetés
során megrongálódhat a nyitható tető.
Ha a piros jelzőlámpa látható a kioldó
gombon ábra 49, a nyitható tető nem
reteszelt. A nyitható tető reteszelése
után ellenőrizze, hogy ne legyen látható
a 6 piros jelzőlámpa (7 = reteszelt állás /
8 = kioldott állás).FIGYELMEZTETÉS Ne permetezzen
vizet közvetlenül az ablakszegély és a
nyitható tető közelébe, amikor vízzel
mossa a nyitható tető szennyeződéseit.
Különben a víz bejuthat a járműbe (lásd
a "Nyitható tető karbantartása" cikket a
"Karbantartás és ápolás" fejezetben).
NYITHATÓ TETŐ
ELŐVIGYÁZATOSSÁG56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Távolítsa el a leveleket és egyéb
anyagokat, amelyek lerakódhatnak a
nyitható tetőre és körülötte. Ha levelek
vagy más anyag tömíti el a leeresztő
szűrőt, akkor a víz befolyhat a járműbe.
Tisztítsa ki a leeresztő szűrőt legalább
évente egyszer.
A nyitható tető kinyitása előtt
bizonyosodjon meg arról, hogy a hátsó
ablak páramentesítő kapcsoló ki legyenkapcsolva. Különben a páramentesítő
által létrehozott meleg megrongálhatja a
nyitható tetőt és a bélésanyagot.
A nyitható tető leeresztése vagy
felemelése előtt álljon meg egy
forgalommentes, biztonságos helyen,
és parkoljon le egy sík felületen.
Bizonyosodjon meg arról, hogy
semmi sincs a nyitható tetőn és a hátsó
ablak körül, amikor leereszti vagy
felemeli a nyitható tetőt.
Még az apró tárgyak is akadályt
jelenthetnek és rongálódást
okozhatnak.
A nyitható tető leeresztése közben
bizonyosodjon meg arról, hogy ne
legyenek olyan tárgyak a járműben,
amelyeket elsodorhat a szél.
Rögzítse az összes szabadon álló
tárgyat, mielőtt útra kelne a leeresztett
tetővel.
A betörések és vandál cselekedetek
megelőzésének elősegítése céljából, és
hogy biztosítható legyen az utastér
száraz állapota, a jármű elhagyása előtt
zárja be biztonságosan a nyitható tetőt
és reteszelje mindkét ajtót.
Ne haladjon keresztül egy automata
autómosón; megrongálódhat a nyitható
tető.
Ne emelje fel vagy eressze le a
nyitható tetőt 5 °C (41 °F) alatt; ez
károsíthatja a nyitható tető anyagát.
(48. ábra)04110103-L24-003
(49. ábra)04110103-124-001
48
JÁRMŰVÉNEK MEGISMERÉSE

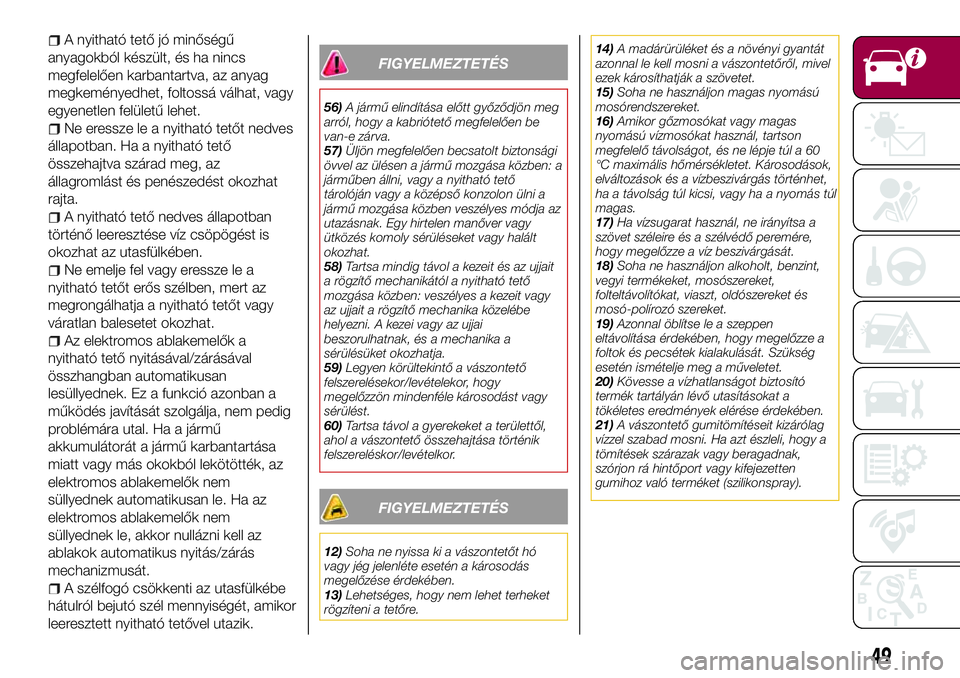

A nyitható tető jó minőségű
anyagokból készült, és ha nincs
megfelelően karbantartva, az anyag
megkeményedhet, foltossá válhat, vagy
egyenetlen felületű lehet.
Ne eressze le a nyitható tetőt nedves
állapotban. Ha a nyitható tető
összehajtva szárad meg, az
állagromlást és penészedést okozhat
rajta.
A nyitható tető nedves állapotban
történő leeresztése víz csöpögést is
okozhat az utasfülkében.
Ne emelje fel vagy eressze le a
nyitható tetőt erős szélben, mert az
megrongálhatja a nyitható tetőt vagy
váratlan balesetet okozhat.
Az elektromos ablakemelők a
nyitható tető nyitásával/zárásával
összhangban automatikusan
lesüllyednek. Ez a funkció azonban a
működés javítását szolgálja, nem pedig
problémára utal. Ha a jármű
akkumulátorát a jármű karbantartása
miatt vagy más okokból lekötötték, az
elektromos ablakemelők nem
süllyednek automatikusan le. Ha az
elektromos ablakemelők nem
süllyednek le, akkor nullázni kell az
ablakok automatikus nyitás/zárás
mechanizmusát.
A szélfogó csökkenti az utasfülkébe
hátulról bejutó szél mennyiségét, amikor
leeresztett nyitható tetővel utazik.
FIGYELMEZTETÉS
56)A jármű elindítása előtt győződjön meg
arról, hogy a kabriótető megfelelően be
van-e zárva.
57)Üljön megfelelően becsatolt biztonsági
övvel az ülésen a jármű mozgása közben: a
járműben állni, vagy a nyitható tető
tárolóján vagy a középső konzolon ülni a
jármű mozgása közben veszélyes módja az
utazásnak. Egy hirtelen manőver vagy
ütközés komoly sérüléseket vagy halált
okozhat.
58)Tartsa mindig távol a kezeit és az ujjait
a rögzítő mechanikától a nyitható tető
mozgása közben: veszélyes a kezeit vagy
az ujjait a rögzítő mechanika közelébe
helyezni. A kezei vagy az ujjai
beszorulhatnak, és a mechanika a
sérülésüket okozhatja.
59)Legyen körültekintő a vászontető
felszerelésekor/levételekor, hogy
megelőzzön mindenféle károsodást vagy
sérülést.
60)Tartsa távol a gyerekeket a területtől,
ahol a vászontető összehajtása történik
felszereléskor/levételkor.
FIGYELMEZTETÉS
12)Soha ne nyissa ki a vászontetőt hó
vagy jég jelenléte esetén a károsodás
megelőzése érdekében.
13)Lehetséges, hogy nem lehet terheket
rögzíteni a tetőre.14)A madárürüléket és a növényi gyantát
azonnal le kell mosni a vászontetőről, mivel
ezek károsíthatják a szövetet.
15)Soha ne használjon magas nyomású
mosórendszereket.
16)Amikor gőzmosókat vagy magas
nyomású vízmosókat használ, tartson
megfelelő távolságot, és ne lépje túl a 60
°C maximális hőmérsékletet. Károsodások,
elváltozások és a vízbeszivárgás történhet,
ha a távolság túl kicsi, vagy ha a nyomás túl
magas.
17)Ha vízsugarat használ, ne irányítsa a
szövet széleire és a szélvédő peremére,
hogy megelőzze a víz beszivárgását.
18)Soha ne használjon alkoholt, benzint,
vegyi termékeket, mosószereket,
folteltávolítókat, viaszt, oldószereket és
mosó-polírozó szereket.
19)Azonnal öblítse le a szeppen
eltávolítása érdekében, hogy megelőzze a
foltok és pecsétek kialakulását. Szükség
esetén ismételje meg a műveletet.
20)Kövesse a vízhatlanságot biztosító
termék tartályán lévő utasításokat a
tökéletes eredmények elérése érdekében.
21)A vászontető gumitömítéseit kizárólag
vízzel szabad mosni. Ha azt észleli, hogy a
tömítések szárazak vagy beragadnak,
szórjon rá hintőport vagy kifejezetten
gumihoz való terméket (szilikonspray).
49

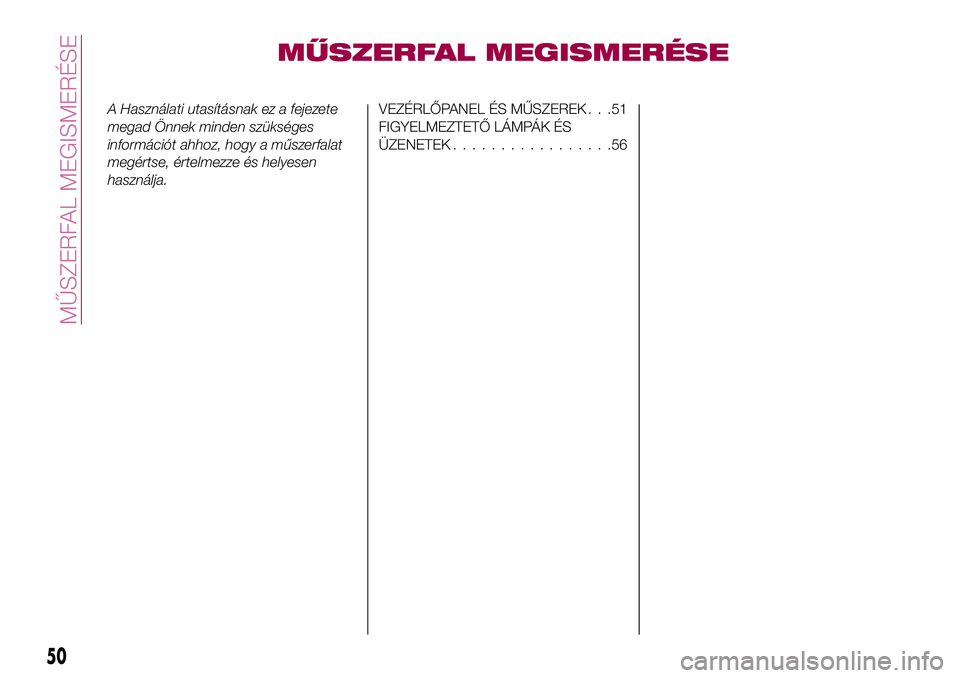

MŰSZERFAL MEGISMERÉSE
A Használati utasításnak ez a fejezete
megad Önnek minden szükséges
információt ahhoz, hogy a műszerfalat
megértse, értelmezze és helyesen
használja.VEZÉRLŐPANEL ÉS MŰSZEREK . . .51
FIGYELMEZTETŐ LÁMPÁK ÉS
ÜZENETEK.................56
50
MŰSZERFAL MEGISMERÉSE

VEZÉRLŐPANEL ÉS MŰSZEREK
1. Sebességóra/Napi kilométerszámláló és Fedélzeti számítógép gomb/Műszerfal világítás - 2. Fordulatszámmérő -
3. Sebességmérő - 4. Automatikus sebességváltó info kijelző - 5. Sebességóra/Fedélzeti számítógép info/Motor hűtőfolyadék
hőmérséklet mérő/Üzemanyagszint mérő/Külső hőmérséklet/Sebességhatároló/INFO váltás kijelző
(50. ábra)05020100-121-001
51

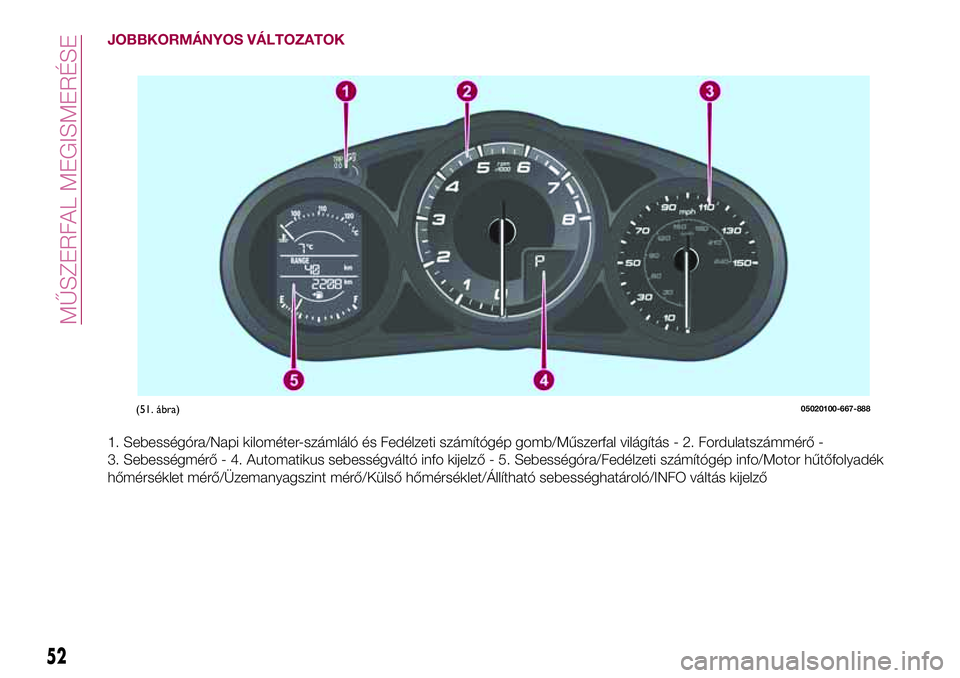

JOBBKORMÁNYOS VÁLTOZATOK
1. Sebességóra/Napi kilométer-számláló és Fedélzeti számítógép gomb/Műszerfal világítás - 2. Fordulatszámmérő -
3. Sebességmérő - 4. Automatikus sebességváltó info kijelző - 5. Sebességóra/Fedélzeti számítógép info/Motor hűtőfolyadék
hőmérséklet mérő/Üzemanyagszint mérő/Külső hőmérséklet/Állítható sebességhatároló/INFO váltás kijelző
(51. ábra)05020100-667-888
52
MŰSZERFAL MEGISMERÉSE

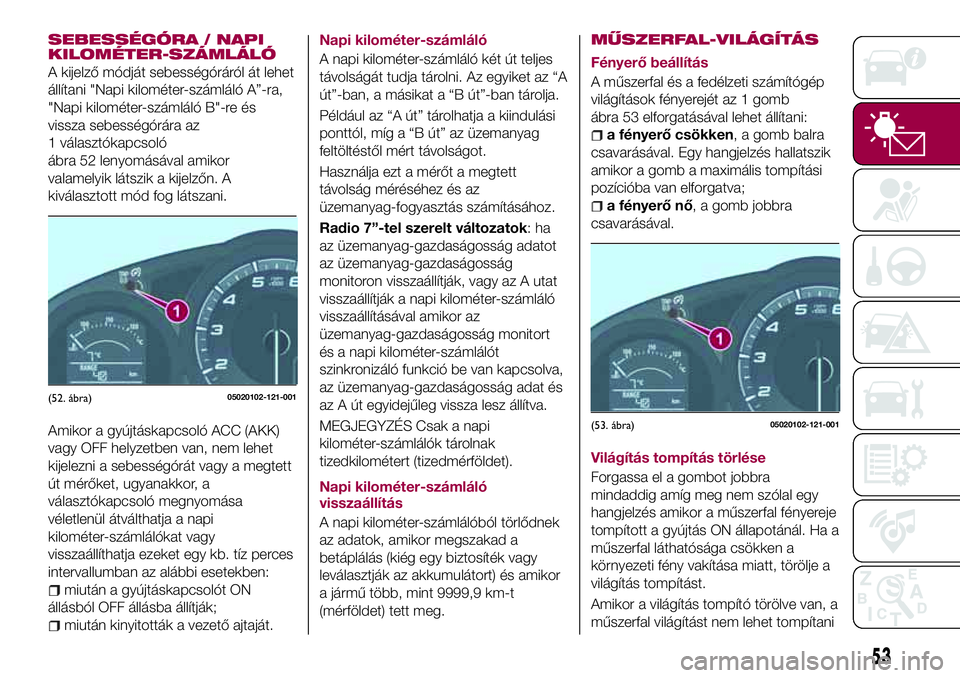

SEBESSÉGÓRA / NAPI
KILOMÉTER-SZÁMLÁLÓ
A kijelző módját sebességóráról át lehet
állítani "Napi kilométer-számláló A”-ra,
"Napi kilométer-számláló B"-re és
vissza sebességórára az
1 választókapcsoló
ábra 52 lenyomásával amikor
valamelyik látszik a kijelzőn. A
kiválasztott mód fog látszani.
Amikor a gyújtáskapcsoló ACC (AKK)
vagy OFF helyzetben van, nem lehet
kijelezni a sebességórát vagy a megtett
út mérőket, ugyanakkor, a
választókapcsoló megnyomása
véletlenül átválthatja a napi
kilométer-számlálókat vagy
visszaállíthatja ezeket egy kb. tíz perces
intervallumban az alábbi esetekben:
miután a gyújtáskapcsolót ON
állásból OFF állásba állítják;
miután kinyitották a vezető ajtaját.Napi kilométer-számláló
A napi kilométer-számláló két út teljes
távolságát tudja tárolni. Az egyiket az “A
út”-ban, a másikat a “B út”-ban tárolja.
Például az “A út” tárolhatja a kiindulási
ponttól, míg a “B út” az üzemanyag
feltöltéstől mért távolságot.
Használja ezt a mérőt a megtett
távolság méréséhez és az
üzemanyag-fogyasztás számításához.
Radio 7”-tel szerelt változatok:ha
az üzemanyag-gazdaságosság adatot
az üzemanyag-gazdaságosság
monitoron visszaállítják, vagy az A utat
visszaállítják a napi kilométer-számláló
visszaállításával amikor az
üzemanyag-gazdaságosság monitort
és a napi kilométer-számlálót
szinkronizáló funkció be van kapcsolva,
az üzemanyag-gazdaságosság adat és
az A út egyidejűleg vissza lesz állítva.
MEGJEGYZÉS Csak a napi
kilométer-számlálók tárolnak
tizedkilométert (tizedmérföldet).
Napi kilométer-számláló
visszaállítás
A napi kilométer-számlálóból törlődnek
az adatok, amikor megszakad a
betáplálás (kiég egy biztosíték vagy
leválasztják az akkumulátort) és amikor
a jármű több, mint 9999,9 km-t
(mérföldet) tett meg.
MŰSZERFAL-VILÁGÍTÁS
Fényerő beállítás
A műszerfal és a fedélzeti számítógép
világítások fényerejét az 1 gomb
ábra 53 elforgatásával lehet állítani:
a fényerő csökken, a gomb balra
csavarásával. Egy hangjelzés hallatszik
amikor a gomb a maximális tompítási
pozícióba van elforgatva;
a fényerő nő, a gomb jobbra
csavarásával.
Világítás tompítás törlése
Forgassa el a gombot jobbra
mindaddig amíg meg nem szólal egy
hangjelzés amikor a műszerfal fényereje
tompított a gyújtás ON állapotánál. Ha a
műszerfal láthatósága csökken a
környezeti fény vakítása miatt, törölje a
világítás tompítást.
Amikor a világítás tompító törölve van, a
műszerfal világítást nem lehet tompítani
(52. ábra)05020102-121-001
(53. ábra)05020102-121-001
53

akkor sem, ha a helyzetjelzők fel vannak
kapcsolva. Amikor a világítás tompító
törölve van, a középső kijelző
képernyője a nappali képernyő állandó
kijelzésére vált.
FEDÉLZETI SZÁMÍTÓGÉP
ÉS INFO KAPCSOLÓ
Az INFO kapcsoló megnyomásával az
alábbi információt lehet választani
ábra 54 amikor a gyújtás BE állapotban
van:
Távolság üres tartályig (az a
körülbelüli távolság amit a
rendelkezésre álló üzemanyaggal meg
tud tenni);
Átlagos üzemanyag-gazdaságosság;
Aktuális üzemanyag-gazdaságosság;
Jármű átlagsebessége;
Járműsebesség figyelmeztetés.
Ha bármi problémája van a fedélzeti
számítógéppel, forduljon egy Fiat
márkakereskedéshez.Járműsebesség figyelmeztetés
üzemmódja
Ebben a módban a jármű sebesség
figyelmeztetés aktuális beállítása látszik.
Beállíthatja azt a jármű sebességet
amelynél a figyelmeztetés aktiválódik.
FIGYELMEZTETÉS A jármű sebesség
figyelmeztetés kijelző aktiválódik, és
ezzel egy időben a hangjelzés
hallatszik. A beállított jármű sebesség
többször felvillan.
A jármű sebesség figyelmeztetést az
INFO kapcsolóval lehet beállítani.
A jármű sebesség figyelmeztetés
funkciót 30 és 250 km/h között lehet
beállítani.
FIGYELMEZTETÉS Mindig annak az
országnak/városnak a szabályai alapján
állítsa be a jármű sebesség
figyelmeztetést amelyben a járművet
használja. Továbbá, mindig ellenőrizze a
jármű sebességét a sebességmérővel.
A jármű sebesség figyelmeztetést az
alábbi eljárással lehet beállítani:
nyomja le az INFO gombot a jármű
sebesség mód megjelenítéséhez;
tartsa folyamatosan lenyomva az
INFO gombot addig amíg nem
hallatszik egy hangjelzés. A jármű
sebesség beállítás kijelzőn villog a
harmadik számjegy (a százasok helyi
értéke) ábra 55;
nyomja le az INFO gombot, és állítsa
be a harmadik számjegyet (a százasok
helyi értéke) a kívánt jármű sebesség
értékre. A szám érték minden
alkalommal változik amikor lenyomja az
INFO gombot;
tartsa folyamatosan lenyomva az
INFO gombot addig amíg nem
hallatszik egy hangjelzés. A jármű
sebesség beállítás kijelzőn villog a két
alacsonyabb helyi érték (a tízesek és
egyesek helyi értéke) ábra 56;
(54. ábra)0620500-122-001
(55. ábra)05020110-121-002
54
MŰSZERFAL MEGISMERÉSE
(56. ábra)05020110-121-003
