2018 FIAT 124 SPIDER Kezelési és karbantartási útmutató (in Hungarian)

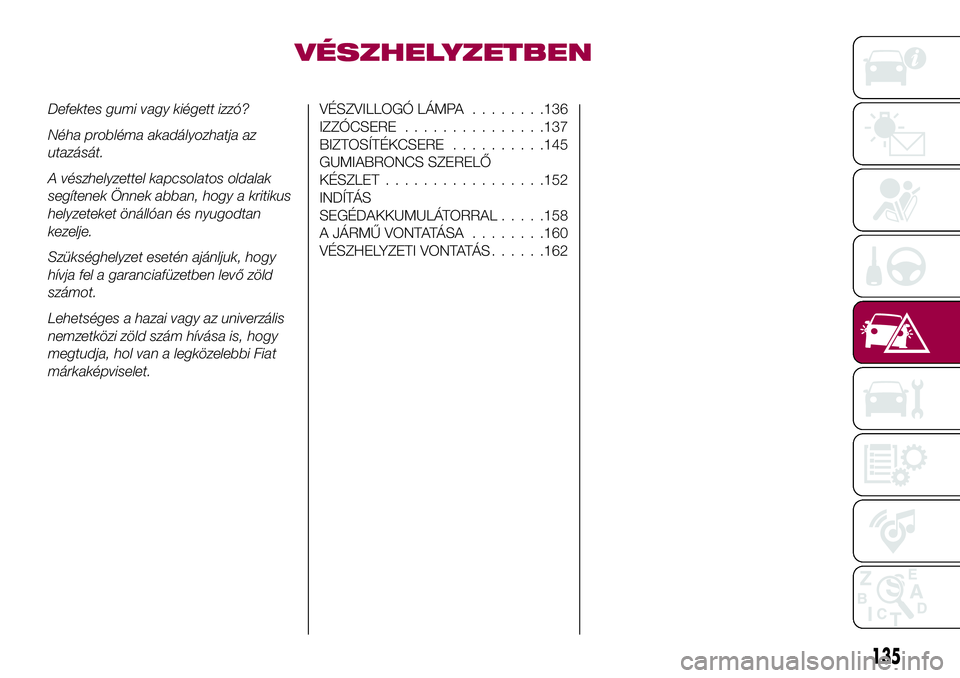

VÉSZHELYZETBEN
Defektes gumi vagy kiégett izzó?
Néha probléma akadályozhatja az
utazását.
A vészhelyzettel kapcsolatos oldalak
segítenek Önnek abban, hogy a kritikus
helyzeteket önállóan és nyugodtan
kezelje.
Szükséghelyzet esetén ajánljuk, hogy
hívja fel a garanciafüzetben levő zöld
számot.
Lehetséges a hazai vagy az univerzális
nemzetközi zöld szám hívása is, hogy
megtudja, hol van a legközelebbi Fiat
márkaképviselet.VÉSZVILLOGÓ LÁMPA........136
IZZÓCSERE...............137
BIZTOSÍTÉKCSERE..........145
GUMIABRONCS SZERELŐ
KÉSZLET.................152
INDÍTÁS
SEGÉDAKKUMULÁTORRAL.....158
A JÁRMŰ VONTATÁSA ........160
VÉSZHELYZETI VONTATÁ S......162
135

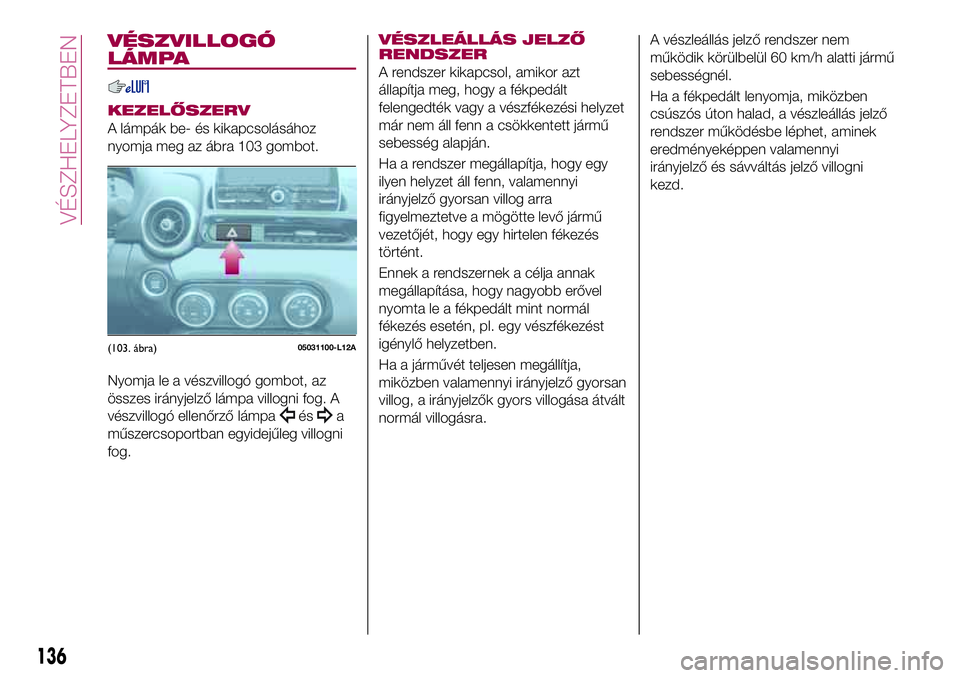

VÉSZVILLOGÓ
LÁMPA
KEZELŐSZERV
A lámpák be- és kikapcsolásához
nyomja meg az ábra 103 gombot.
Nyomja le a vészvillogó gombot, az
összes irányjelző lámpa villogni fog. A
vészvillogó ellenőrző lámpa
ésa
műszercsoportban egyidejűleg villogni
fog.
VÉSZLEÁLLÁS JELZŐ
RENDSZER
A rendszer kikapcsol, amikor azt
állapítja meg, hogy a fékpedált
felengedték vagy a vészfékezési helyzet
már nem áll fenn a csökkentett jármű
sebesség alapján.
Ha a rendszer megállapítja, hogy egy
ilyen helyzet áll fenn, valamennyi
irányjelző gyorsan villog arra
figyelmeztetve a mögötte levő jármű
vezetőjét, hogy egy hirtelen fékezés
történt.
Ennek a rendszernek a célja annak
megállapítása, hogy nagyobb erővel
nyomta le a fékpedált mint normál
fékezés esetén, pl. egy vészfékezést
igénylő helyzetben.
Ha a járművét teljesen megállítja,
miközben valamennyi irányjelző gyorsan
villog, a irányjelzők gyors villogása átvált
normál villogásra.A vészleállás jelző rendszer nem
működik körülbelül 60 km/h alatti jármű
sebességnél.
Ha a fékpedált lenyomja, miközben
csúszós úton halad, a vészleállás jelző
rendszer működésbe léphet, aminek
eredményeképpen valamennyi
irányjelző és sávváltás jelző villogni
kezd.
(103. ábra)05031100-L12A
136
VÉSZHELYZETBEN

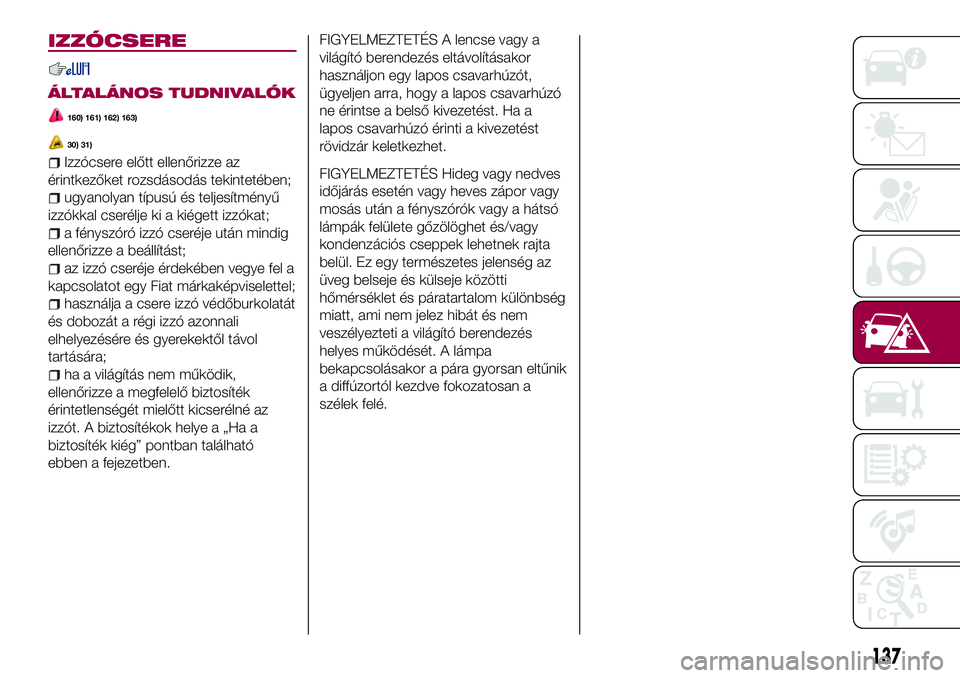

IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
160) 161) 162) 163)
30) 31)
Izzócsere előtt ellenőrizze az
érintkezőket rozsdásodás tekintetében;
ugyanolyan típusú és teljesítményű
izzókkal cserélje ki a kiégett izzókat;
a fényszóró izzó cseréje után mindig
ellenőrizze a beállítást;
az izzó cseréje érdekében vegye fel a
kapcsolatot egy Fiat márkaképviselettel;
használja a csere izzó védőburkolatát
és dobozát a régi izzó azonnali
elhelyezésére és gyerekektől távol
tartására;
ha a világítás nem működik,
ellenőrizze a megfelelő biztosíték
érintetlenségét mielőtt kicserélné az
izzót. A biztosítékok helye a „Ha a
biztosíték kiég” pontban található
ebben a fejezetben.
FIGYELMEZTETÉS A lencse vagy a
világító berendezés eltávolításakor
használjon egy lapos csavarhúzót,
ügyeljen arra, hogy a lapos csavarhúzó
ne érintse a belső kivezetést. Ha a
lapos csavarhúzó érinti a kivezetést
rövidzár keletkezhet.
FIGYELMEZTETÉS Hideg vagy nedves
időjárás esetén vagy heves zápor vagy
mosás után a fényszórók vagy a hátsó
lámpák felülete gőzölöghet és/vagy
kondenzációs cseppek lehetnek rajta
belül. Ez egy természetes jelenség az
üveg belseje és külseje közötti
hőmérséklet és páratartalom különbség
miatt, ami nem jelez hibát és nem
veszélyezteti a világító berendezés
helyes működését. A lámpa
bekapcsolásakor a pára gyorsan eltűnik
a diffúzortól kezdve fokozatosan a
szélek felé.
137

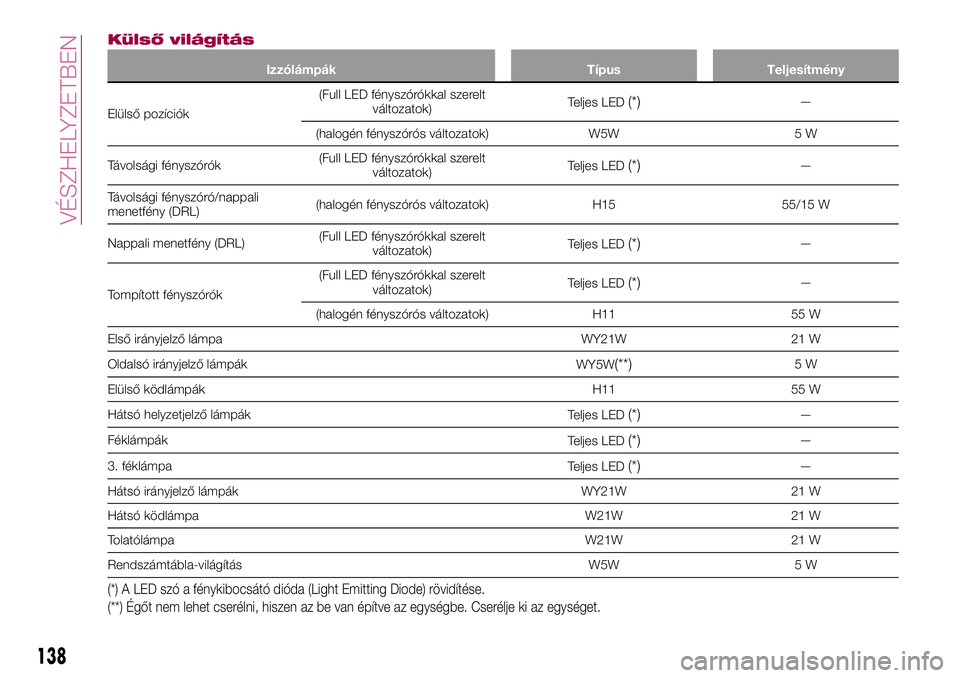

Külső világítás
Izzólámpák Típus Teljesítmény
Elülső pozíciók(Full LED fényszórókkal szerelt
változatok)Teljes LED(*)—
(halogén fényszórós változatok) W5W 5 W
Távolsági fényszórók(Full LED fényszórókkal szerelt
változatok)Teljes LED
(*)—
Távolsági fényszóró/nappali
menetfény (DRL)(halogén fényszórós változatok) H15 55/15 W
Nappali menetfény (DRL)(Full LED fényszórókkal szerelt
változatok)Teljes LED
(*)—
Tompított fényszórók(Full LED fényszórókkal szerelt
változatok)Teljes LED
(*)—
(halogén fényszórós változatok) H11 55 W
Első irányjelző lámpa WY21W 21 W
Oldalsó irányjelző lámpák
WY5W
(**)5W
Elülső ködlámpák H11 55 W
Hátsó helyzetjelző lámpák
Teljes LED
(*)—
Féklámpák
Teljes LED
(*)—
3. féklámpa
Teljes LED
(*)—
Hátsó irányjelző lámpák WY21W 21 W
Hátsó ködlámpa W21W 21 W
Tolatólámpa W21W 21 W
Rendszámtábla-világítás W5W 5 W
(*) A LED szó a fénykibocsátó dióda (Light Emitting Diode) rövidítése.
(**) Égőt nem lehet cserélni, hiszen az be van építve az egységbe. Cserélje ki az egységet.
138
VÉSZHELYZETBEN

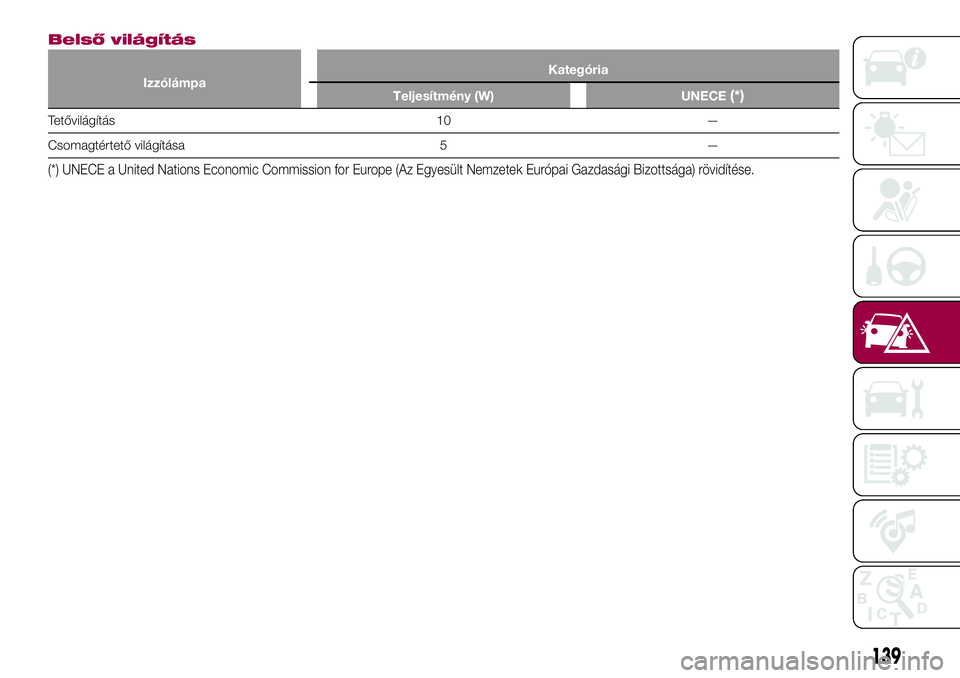

Belső világítás
IzzólámpaKategória
Teljesítmény (W) UNECE(*)
Tetővilágítás 10 —
Csomagtértető világítása 5 —
(*) UNECE a United Nations Economic Commission for Europe (Az Egyesült Nemzetek Európai Gazdasági Bizottsága) rövidítése.
139

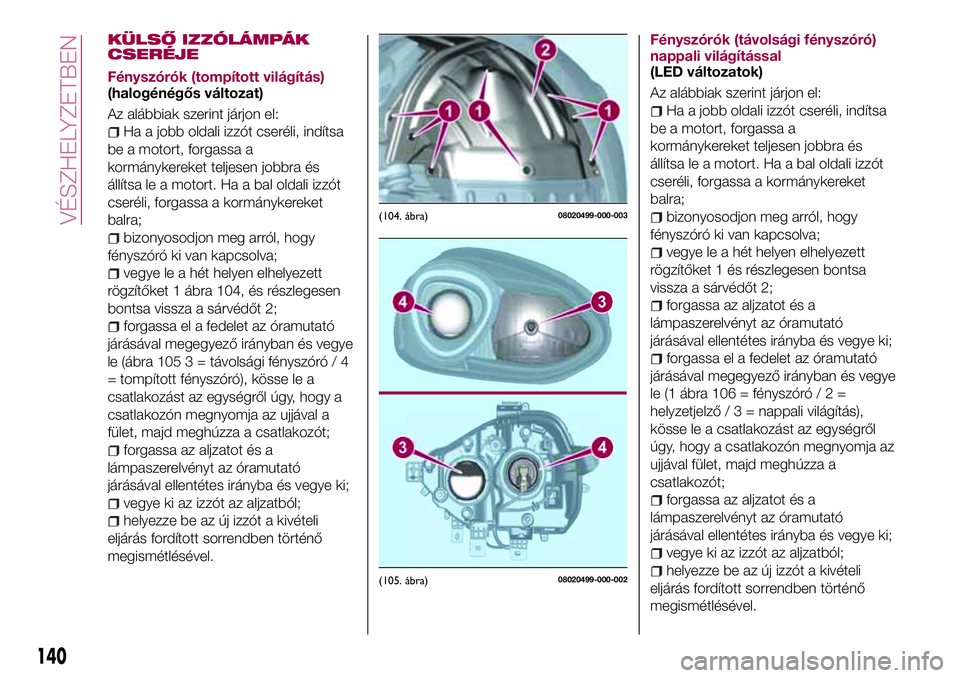

KÜLSŐ IZZÓLÁMPÁK
CSERÉJE
Fényszórók (tompított világítás)
(halogénégős változat)
Az alábbiak szerint járjon el:
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra;
bizonyosodjon meg arról, hogy
fényszóró ki van kapcsolva;
vegye le a hét helyen elhelyezett
rögzítőket 1 ábra 104, és részlegesen
bontsa vissza a sárvédőt 2;
forgassa el a fedelet az óramutató
járásával megegyező irányban és vegye
le (ábra 105 3 = távolsági fényszóró / 4
= tompított fényszóró), kösse le a
csatlakozást az egységről úgy, hogy a
csatlakozón megnyomja az ujjával a
fület, majd meghúzza a csatlakozót;
forgassa az aljzatot és a
lámpaszerelvényt az óramutató
járásával ellentétes irányba és vegye ki;
vegye ki az izzót az aljzatból;
helyezze be az új izzót a kivételi
eljárás fordított sorrendben történő
megismétlésével.Fényszórók (távolsági fényszóró)
nappali világítással
(LED változatok)
Az alábbiak szerint járjon el:
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra;
bizonyosodjon meg arról, hogy
fényszóró ki van kapcsolva;
vegye le a hét helyen elhelyezett
rögzítőket 1 és részlegesen bontsa
vissza a sárvédőt 2;
forgassa az aljzatot és a
lámpaszerelvényt az óramutató
járásával ellentétes irányba és vegye ki;
forgassa el a fedelet az óramutató
járásával megegyező irányban és vegye
le (1 ábra 106 = fényszóró/2=
helyzetjelző/3=nappali világítás),
kösse le a csatlakozást az egységről
úgy, hogy a csatlakozón megnyomja az
ujjával fület, majd meghúzza a
csatlakozót;
forgassa az aljzatot és a
lámpaszerelvényt az óramutató
járásával ellentétes irányba és vegye ki;
vegye ki az izzót az aljzatból;
helyezze be az új izzót a kivételi
eljárás fordított sorrendben történő
megismétlésével.
(104. ábra)08020499-000-003
(105. ábra)08020499-000-002
140
VÉSZHELYZETBEN

Első irányjelző lámpa
Az alábbiak szerint járjon el:
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra.
győződjön meg arról, hogy a gyújtás
ki van kapcsolva, valamint a fényszóró
kapcsoló is ki van kapcsolva;
vegye le az öt helyen elhelyezett
rögzítőket ábra 107, és részlegesenbontsa vissza a sárvédőt;
vegye le a csatlakozót az egységről
úgy, hogy benyomja a fület az
érintkezőn ábra 108 az ujjával és az
érintkezőt húzza;
forgassa az aljzatot és a
lámpaszerelvényt (1) az óramutató
járásával ellentétes irányba és vegye ki;
vegye ki a lámpát (2) az aljzatból;
helyezze be az új izzót a kivételi
eljárás fordított sorrendben történő
megismétlésével.
Első ködfényszórók
Az alábbiak szerint járjon el:
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra;
győződjön meg arról, hogy a gyújtás
ki van kapcsolva, valamint a fényszóró
kapcsoló is ki van kapcsolva;
vegye le az öt helyen elhelyezett
rögzítőket és részlegesen bontsa vissza
a sárvédőt;
vegye le a csatlakozót az egységről
úgy, hogy benyomja a fület az
érintkezőn az ujjával és az érintkezőt
húzza;
forgassa az aljzatot 1 ábra 109 és az
izzó szerelvényt az óramutató járásával
ellentétes irányba, húzza ki az izzót (2)
és vegye ki;
vegye ki az izzót az aljzatból;
helyezze be az új izzót a kivételi
eljárás fordított sorrendben történő
megismétlésével.
(106. ábra)08020499-000-010
(107. ábra)07031501-206-002
(108. ábra)07031501-207-001
141

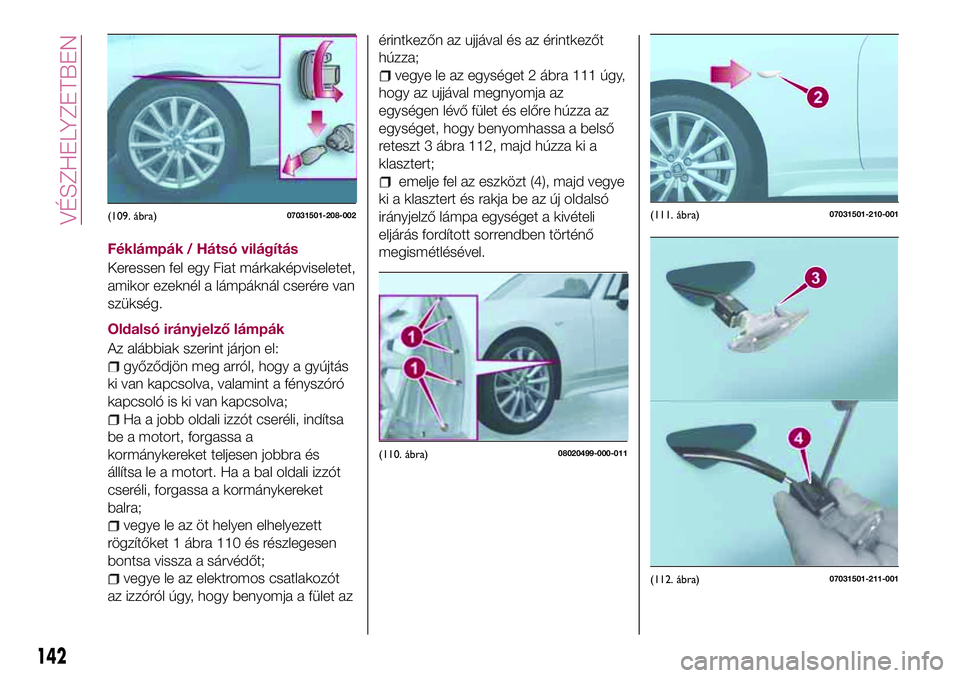

Féklámpák / Hátsó világítás
Keressen fel egy Fiat márkaképviseletet,
amikor ezeknél a lámpáknál cserére van
szükség.
Oldalsó irányjelző lámpák
Az alábbiak szerint járjon el:
győződjön meg arról, hogy a gyújtás
ki van kapcsolva, valamint a fényszóró
kapcsoló is ki van kapcsolva;
Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a
kormánykereket teljesen jobbra és
állítsa le a motort. Ha a bal oldali izzót
cseréli, forgassa a kormánykereket
balra;
vegye le az öt helyen elhelyezett
rögzítőket 1 ábra 110 és részlegesen
bontsa vissza a sárvédőt;
vegye le az elektromos csatlakozót
az izzóról úgy, hogy benyomja a fület azérintkezőn az ujjával és az érintkezőt
húzza;
vegye le az egységet 2 ábra 111 úgy,
hogy az ujjával megnyomja az
egységen lévő fület és előre húzza az
egységet, hogy benyomhassa a belső
reteszt 3 ábra 112, majd húzza ki a
klasztert;
emelje fel az eszközt (4), majd vegye
ki a klasztert és rakja be az új oldalsó
irányjelző lámpa egységet a kivételi
eljárás fordított sorrendben történő
megismétlésével.
(109. ábra)07031501-208-002
(110. ábra)08020499-000-011
(111. ábra)07031501-210-001
(112. ábra)07031501-211-001
142
VÉSZHELYZETBEN
