2018 FIAT 124 SPIDER Kezelési és karbantartási útmutató (in Hungarian)

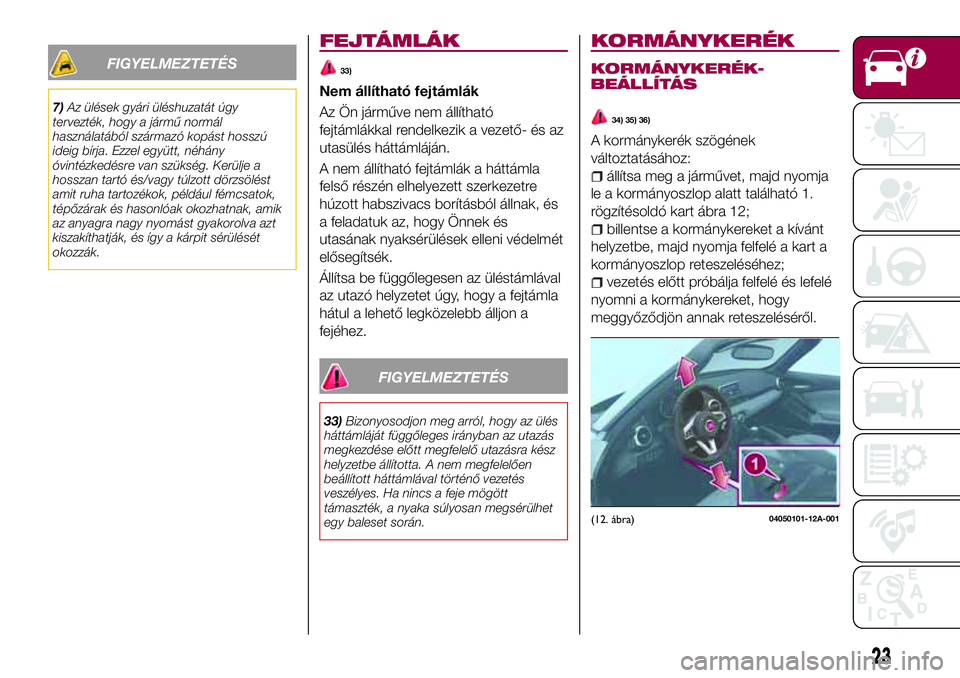

FIGYELMEZTETÉS
7)Az ülések gyári üléshuzatát úgy
tervezték, hogy a jármű normál
használatából származó kopást hosszú
ideig bírja. Ezzel együtt, néhány
óvintézkedésre van szükség. Kerülje a
hosszan tartó és/vagy túlzott dörzsölést
amit ruha tartozékok, például fémcsatok,
tépőzárak és hasonlóak okozhatnak, amik
az anyagra nagy nyomást gyakorolva azt
kiszakíthatják, és így a kárpit sérülését
okozzák.
FEJTÁMLÁK
33)
Nem állítható fejtámlák
Az Ön járműve nem állítható
fejtámlákkal rendelkezik a vezető- és az
utasülés háttámláján.
A nem állítható fejtámlák a háttámla
felső részén elhelyezett szerkezetre
húzott habszivacs borításból állnak, és
a feladatuk az, hogy Önnek és
utasának nyaksérülések elleni védelmét
elősegítsék.
Állítsa be függőlegesen az üléstámlával
az utazó helyzetet úgy, hogy a fejtámla
hátul a lehető legközelebb álljon a
fejéhez.
FIGYELMEZTETÉS
33)Bizonyosodjon meg arról, hogy az ülés
háttámláját függőleges irányban az utazás
megkezdése előtt megfelelő utazásra kész
helyzetbe állította. A nem megfelelően
beállított háttámlával történő vezetés
veszélyes. Ha nincs a feje mögött
támaszték, a nyaka súlyosan megsérülhet
egy baleset során.
KORMÁNYKERÉK
KORMÁNYKERÉK-
34) 35) 36)
A kormánykerék szögének
változtatásához:
állítsa meg a járművet, majd nyomja
le a kormányoszlop alatt található 1.
rögzítésoldó kart ábra 12;
billentse a kormánykereket a kívánt
helyzetbe, majd nyomja felfelé a kart a
kormányoszlop reteszeléséhez;
vezetés előtt próbálja felfelé és lefelé
nyomni a kormánykereket, hogy
meggyőződjön annak reteszeléséről.
(12. ábra)04050101-12A-001
23

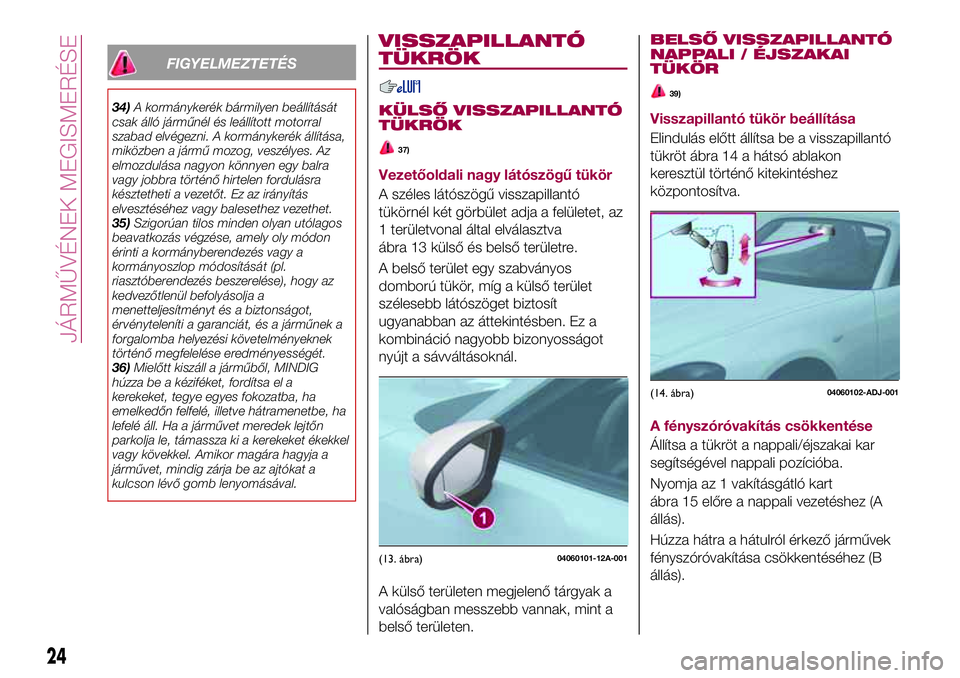

BEÁLLÍTÁS

FIGYELMEZTETÉS
34)A kormánykerék bármilyen beállítását
csak álló járműnél és leállított motorral
szabad elvégezni. A kormánykerék állítása,
miközben a jármű mozog, veszélyes. Az
elmozdulása nagyon könnyen egy balra
vagy jobbra történő hirtelen fordulásra
késztetheti a vezetőt. Ez az irányítás
elvesztéséhez vagy balesethez vezethet.
35)Szigorúan tilos minden olyan utólagos
beavatkozás végzése, amely oly módon
érinti a kormányberendezés vagy a
kormányoszlop módosítását (pl.
riasztóberendezés beszerelése), hogy az
kedvezőtlenül befolyásolja a
menetteljesítményt és a biztonságot,
érvényteleníti a garanciát, és a járműnek a
forgalomba helyezési követelményeknek
történő megfelelése eredményességét.
36)Mielőtt kiszáll a járműből, MINDIG
húzza be a kéziféket, fordítsa el a
kerekeket, tegye egyes fokozatba, ha
emelkedőn felfelé, illetve hátramenetbe, ha
lefelé áll. Ha a járművet meredek lejtőn
parkolja le, támassza ki a kerekeket ékekkel
vagy kövekkel. Amikor magára hagyja a
járművet, mindig zárja be az ajtókat a
kulcson lévő gomb lenyomásával.
VISSZAPILLANTÓ
TÜKRÖK
KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK
37)
Vezetőoldali nagy látószögű tükör
A széles látószögű visszapillantó
tükörnél két görbület adja a felületet, az
1 területvonal által elválasztva
ábra 13 külső és belső területre.
A belső terület egy szabványos
domború tükör, míg a külső terület
szélesebb látószöget biztosít
ugyanabban az áttekintésben. Ez a
kombináció nagyobb bizonyosságot
nyújt a sávváltásoknál.
A külső területen megjelenő tárgyak a
valóságban messzebb vannak, mint a
belső területen.
BELSŐ VISSZAPILLANTÓ
NAPPALI / ÉJSZAKAI
TÜKÖR
39)
Visszapillantó tükör beállítása
Elindulás előtt állítsa be a visszapillantó
tükröt ábra 14 a hátsó ablakon
keresztül történő kitekintéshez
központosítva.
A fényszóróvakítás csökkentése
Állítsa a tükröt a nappali/éjszakai kar
segítségével nappali pozícióba.
Nyomja az 1 vakításgátló kart
ábra 15 előre a nappali vezetéshez (A
állás).
Húzza hátra a hátulról érkező járművek
fényszóróvakítása csökkentéséhez (B
állás).
(13. ábra)04060101-12A-001
(14. ábra)04060102-ADJ-001
24
JÁRMŰVÉNEK MEGISMERÉSE

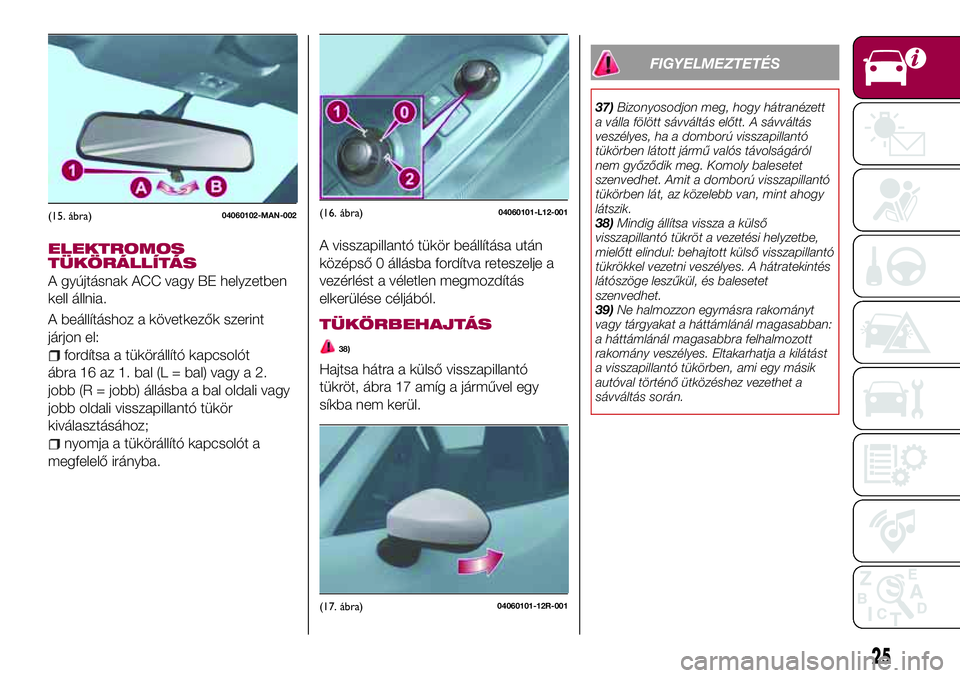

ELEKTROMOS
TÜKÖRÁLLÍTÁS
A gyújtásnak ACC vagy BE helyzetben
kell állnia.
A beállításhoz a következők szerint
járjon el:
fordítsa a tükörállító kapcsolót
ábra 16 az 1. bal (L = bal) vagy a 2.
jobb (R = jobb) állásba a bal oldali vagy
jobb oldali visszapillantó tükör
kiválasztásához;
nyomja a tükörállító kapcsolót a
megfelelő irányba.A visszapillantó tükör beállítása után
középső 0 állásba fordítva reteszelje a
vezérlést a véletlen megmozdítás
elkerülése céljából.
TÜKÖRBEHAJTÁS
38)
Hajtsa hátra a külső visszapillantó
tükröt, ábra 17 amíg a járművel egy
síkba nem kerül.
FIGYELMEZTETÉS
37)Bizonyosodjon meg, hogy hátranézett
a válla fölött sávváltás előtt. A sávváltás
veszélyes, ha a domború visszapillantó
tükörben látott jármű valós távolságáról
nem győződik meg. Komoly balesetet
szenvedhet. Amit a domború visszapillantó
tükörben lát, az közelebb van, mint ahogy
látszik.
38)Mindig állítsa vissza a külső
visszapillantó tükröt a vezetési helyzetbe,
mielőtt elindul: behajtott külső visszapillantó
tükrökkel vezetni veszélyes. A hátratekintés
látószöge leszűkül, és balesetet
szenvedhet.
39)Ne halmozzon egymásra rakományt
vagy tárgyakat a háttámlánál magasabban:
a háttámlánál magasabbra felhalmozott
rakomány veszélyes. Eltakarhatja a kilátást
a visszapillantó tükörben, ami egy másik
autóval történő ütközéshez vezethet a
sávváltás során.
(15. ábra)04060102-MAN-002(16. ábra)04060101-L12-001
(17. ábra)04060101-12R-001
25

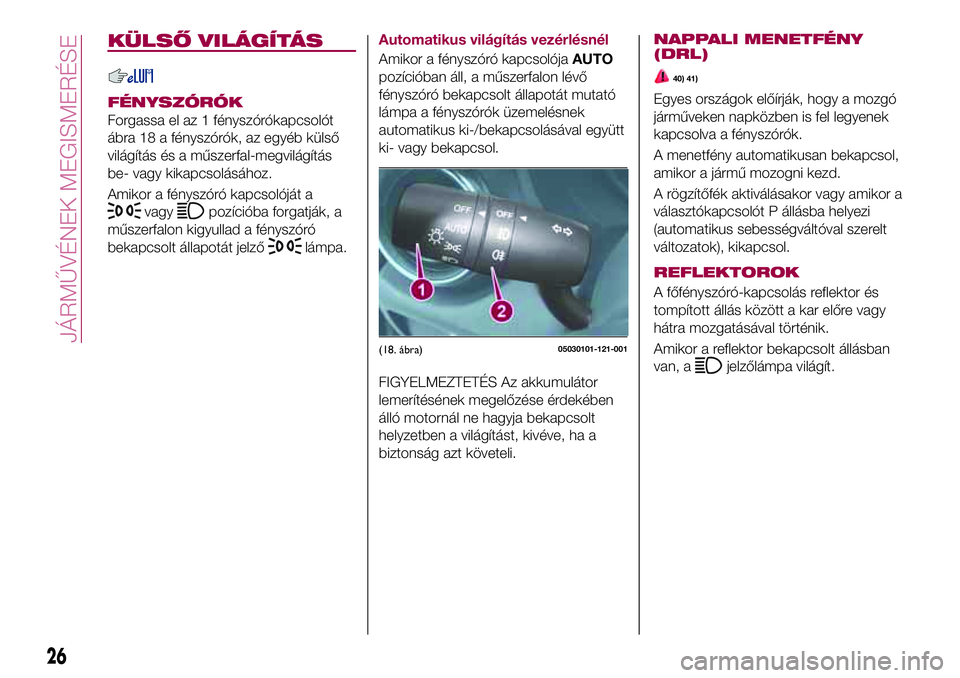

KÜLSŐ VILÁGÍTÁS
FÉNYSZÓRÓK
Forgassa el az 1 fényszórókapcsolót
ábra 18 a fényszórók, az egyéb külső
világítás és a műszerfal-megvilágítás
be- vagy kikapcsolásához.
Amikor a fényszóró kapcsolóját a
vagypozícióba forgatják, a
műszerfalon kigyullad a fényszóró
bekapcsolt állapotát jelző
lámpa.Automatikus világítás vezérlésnél
Amikor a fényszóró kapcsolójaAUTO
pozícióban áll, a műszerfalon lévő
fényszóró bekapcsolt állapotát mutató
lámpa a fényszórók üzemelésnek
automatikus ki-/bekapcsolásával együtt
ki- vagy bekapcsol.
FIGYELMEZTETÉS Az akkumulátor
lemerítésének megelőzése érdekében
álló motornál ne hagyja bekapcsolt
helyzetben a világítást, kivéve, ha a
biztonság azt követeli.
(18. ábra)05030101-121-001
26
JÁRMŰVÉNEK MEGISMERÉSE
NAPPALI MENETFÉNY
(DRL)
40) 41)
Egyes országok előírják, hogy a mozgó
járműveken napközben is fel legyenek
kapcsolva a fényszórók.
A menetfény automatikusan bekapcsol,
amikor a jármű mozogni kezd.
A rögzítőfék aktiválásakor vagy amikor a
választókapcsolót P állásba helyezi
(automatikus sebességváltóval szerelt
változatok), kikapcsol.
REFLEKTOROK
A főfényszóró-kapcsolás reflektor és
tompított állás között a kar előre vagy
hátra mozgatásával történik.
Amikor a reflektor bekapcsolt állásban
van, a
jelzőlámpa világít.

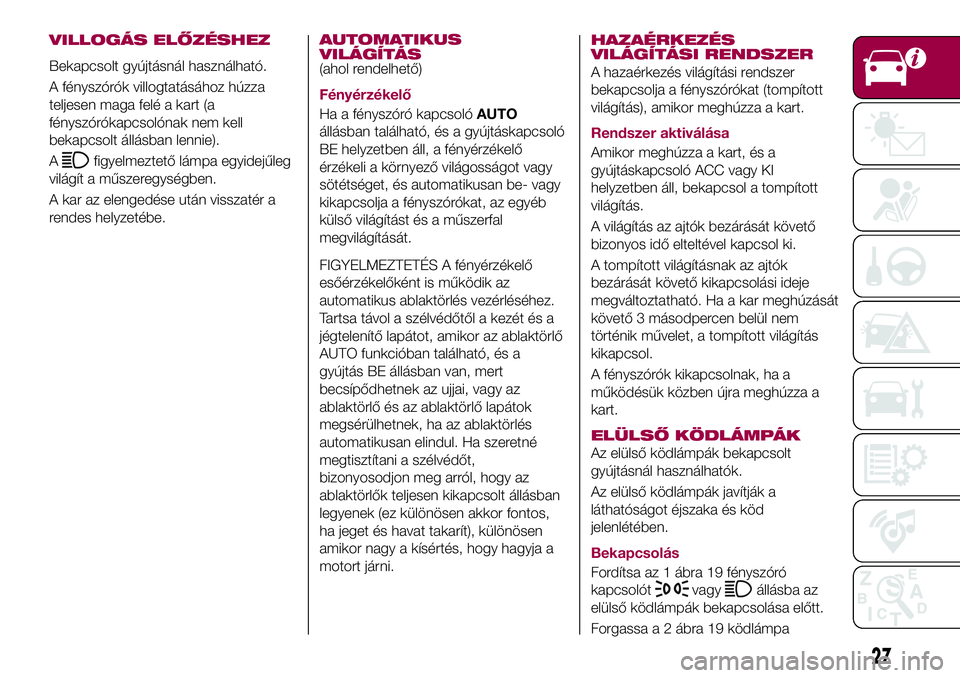

VILLOGÁS ELŐZÉSHEZ
Bekapcsolt gyújtásnál használható.
A fényszórók villogtatásához húzza
teljesen maga felé a kart (a
fényszórókapcsolónak nem kell
bekapcsolt állásban lennie).
A
figyelmeztető lámpa egyidejűleg
világít a műszeregységben.
A kar az elengedése után visszatér a
rendes helyzetébe.
AUTOMATIKUS
VILÁGÍTÁS
(ahol rendelhető)
Fényérzékelő
Ha a fényszóró kapcsolóAUTO
állásban található, és a gyújtáskapcsoló
BE helyzetben áll, a fényérzékelő
érzékeli a környező világosságot vagy
sötétséget, és automatikusan be- vagy
kikapcsolja a fényszórókat, az egyéb
külső világítást és a műszerfal
megvilágítását.
FIGYELMEZTETÉS A fényérzékelő
esőérzékelőként is működik az
automatikus ablaktörlés vezérléséhez.
Tartsa távol a szélvédőtől a kezét és a
jégtelenítő lapátot, amikor az ablaktörlő
AUTO funkcióban található, és a
gyújtás BE állásban van, mert
becsípődhetnek az ujjai, vagy az
ablaktörlő és az ablaktörlő lapátok
megsérülhetnek, ha az ablaktörlés
automatikusan elindul. Ha szeretné
megtisztítani a szélvédőt,
bizonyosodjon meg arról, hogy az
ablaktörlők teljesen kikapcsolt állásban
legyenek (ez különösen akkor fontos,
ha jeget és havat takarít), különösen
amikor nagy a kísértés, hogy hagyja a
motort járni.HAZAÉRKEZÉS
VILÁGÍTÁSI RENDSZER
A hazaérkezés világítási rendszer
bekapcsolja a fényszórókat (tompított
világítás), amikor meghúzza a kart.
Rendszer aktiválása
Amikor meghúzza a kart, és a
gyújtáskapcsoló ACC vagy KI
helyzetben áll, bekapcsol a tompított
világítás.
A világítás az ajtók bezárását követő
bizonyos idő elteltével kapcsol ki.
A tompított világításnak az ajtók
bezárását követő kikapcsolási ideje
megváltoztatható. Ha a kar meghúzását
követő 3 másodpercen belül nem
történik művelet, a tompított világítás
kikapcsol.
A fényszórók kikapcsolnak, ha a
működésük közben újra meghúzza a
kart.
ELÜLSŐ KÖDLÁMPÁK
Az elülső ködlámpák bekapcsolt
gyújtásnál használhatók.
Az elülső ködlámpák javítják a
láthatóságot éjszaka és köd
jelenlétében.
Bekapcsolás
Fordítsa az 1 ábra 19 fényszóró
kapcsolót
vagyállásba az
elülső ködlámpák bekapcsolása előtt.
Forgassa a 2 ábra 19 ködlámpa
27

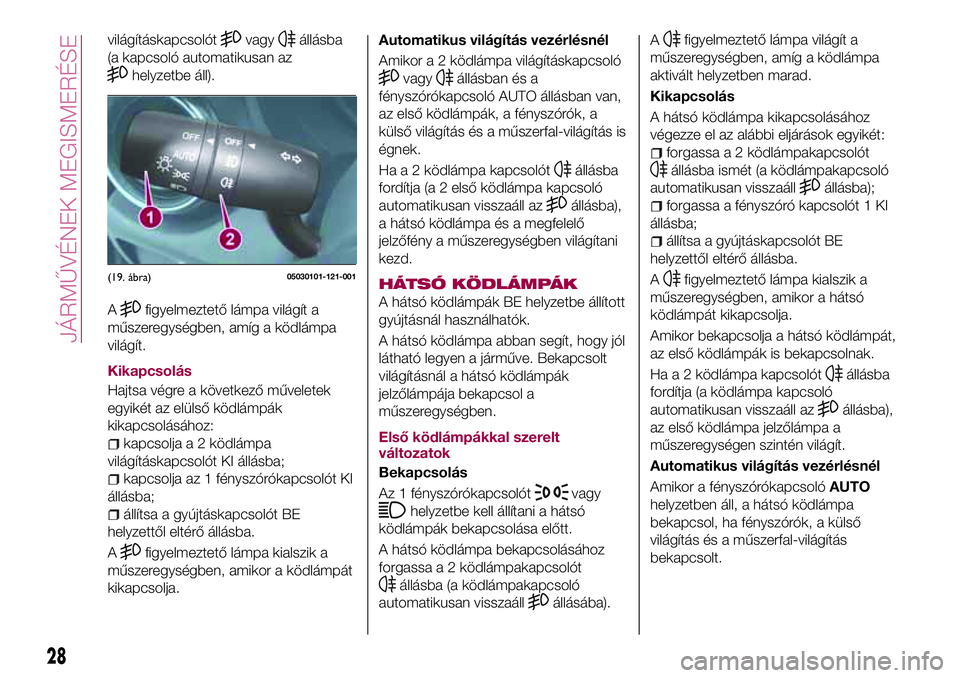

világításkapcsolótvagyállásba
(a kapcsoló automatikusan az
helyzetbe áll).
A
figyelmeztető lámpa világít a
műszeregységben, amíg a ködlámpa
világít.
Kikapcsolás
Hajtsa végre a következő műveletek
egyikét az elülső ködlámpák
kikapcsolásához:
kapcsolja a 2 ködlámpa
világításkapcsolót KI állásba;
kapcsolja az 1 fényszórókapcsolót KI
állásba;
állítsa a gyújtáskapcsolót BE
helyzettől eltérő állásba.
A
figyelmeztető lámpa kialszik a
műszeregységben, amikor a ködlámpát
kikapcsolja.Automatikus világítás vezérlésnél
Amikor a 2 ködlámpa világításkapcsoló
vagyállásban és a
fényszórókapcsoló AUTO állásban van,
az első ködlámpák, a fényszórók, a
külső világítás és a műszerfal-világítás is
égnek.
Ha a 2 ködlámpa kapcsolót
állásba
fordítja (a 2 első ködlámpa kapcsoló
automatikusan visszaáll az
állásba),
a hátsó ködlámpa és a megfelelő
jelzőfény a műszeregységben világítani
kezd.
HÁTSÓ KÖDLÁMPÁK
A hátsó ködlámpák BE helyzetbe állított
gyújtásnál használhatók.
A hátsó ködlámpa abban segít, hogy jól
látható legyen a járműve. Bekapcsolt
világításnál a hátsó ködlámpák
jelzőlámpája bekapcsol a
műszeregységben.

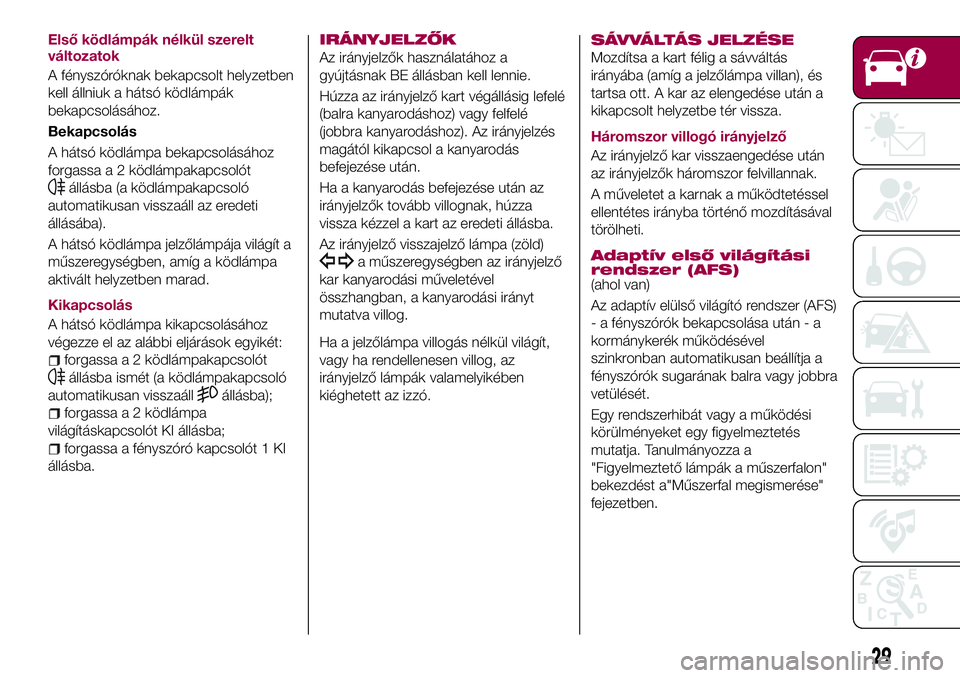

Első ködlámpákkal szerelt
változatok
Bekapcsolás
Az 1 fényszórókapcsolót
vagy
helyzetbe kell állítani a hátsó
ködlámpák bekapcsolása előtt.
A hátsó ködlámpa bekapcsolásához
forgassa a 2 ködlámpakapcsolót
állásba (a ködlámpakapcsoló
automatikusan visszaáll
állásába).A
figyelmeztető lámpa világít a
műszeregységben, amíg a ködlámpa
aktivált helyzetben marad.
Kikapcsolás
A hátsó ködlámpa kikapcsolásához
végezze el az alábbi eljárások egyikét:
forgassa a 2 ködlámpakapcsolót
állásba ismét (a ködlámpakapcsoló
automatikusan visszaáll
állásba);
forgassa a fényszóró kapcsolót 1 KI
állásba;
állítsa a gyújtáskapcsolót BE
helyzettől eltérő állásba.
A
figyelmeztető lámpa kialszik a
műszeregységben, amikor a hátsó
ködlámpát kikapcsolja.
Amikor bekapcsolja a hátsó ködlámpát,
az első ködlámpák is bekapcsolnak.
Ha a 2 ködlámpa kapcsolót
állásba
fordítja (a ködlámpa kapcsoló
automatikusan visszaáll az
állásba),
az első ködlámpa jelzőlámpa a
műszeregységen szintén világít.
Automatikus világítás vezérlésnél
Amikor a fényszórókapcsolóAUTO
helyzetben áll, a hátsó ködlámpa
bekapcsol, ha fényszórók, a külső
világítás és a műszerfal-világítás
bekapcsolt.
(19. ábra)05030101-121-001
28
JÁRMŰVÉNEK MEGISMERÉSE

Első ködlámpák nélkül szerelt
változatok
A fényszóróknak bekapcsolt helyzetben
kell állniuk a hátsó ködlámpák
bekapcsolásához.
Bekapcsolás
A hátsó ködlámpa bekapcsolásához
forgassa a 2 ködlámpakapcsolót
állásba (a ködlámpakapcsoló
automatikusan visszaáll az eredeti
állásába).
A hátsó ködlámpa jelzőlámpája világít a
műszeregységben, amíg a ködlámpa
aktivált helyzetben marad.
Kikapcsolás
A hátsó ködlámpa kikapcsolásához
végezze el az alábbi eljárások egyikét:
forgassa a 2 ködlámpakapcsolót
állásba ismét (a ködlámpakapcsoló
automatikusan visszaáll
állásba);
forgassa a 2 ködlámpa
világításkapcsolót KI állásba;
forgassa a fényszóró kapcsolót 1 KI
állásba.
IRÁNYJELZŐK
Az irányjelzők használatához a
gyújtásnak BE állásban kell lennie.
Húzza az irányjelző kart végállásig lefelé
(balra kanyarodáshoz) vagy felfelé
(jobbra kanyarodáshoz). Az irányjelzés
magától kikapcsol a kanyarodás
befejezése után.
Ha a kanyarodás befejezése után az
irányjelzők tovább villognak, húzza
vissza kézzel a kart az eredeti állásba.
Az irányjelző visszajelző lámpa (zöld)
a műszeregységben az irányjelző
kar kanyarodási műveletével
összhangban, a kanyarodási irányt
mutatva villog.
Ha a jelzőlámpa villogás nélkül világít,
vagy ha rendellenesen villog, az
irányjelző lámpák valamelyikében
kiéghetett az izzó.SÁVVÁLTÁS JELZÉSE
Mozdítsa a kart félig a sávváltás
irányába (amíg a jelzőlámpa villan), és
tartsa ott. A kar az elengedése után a
kikapcsolt helyzetbe tér vissza.
Háromszor villogó irányjelző
Az irányjelző kar visszaengedése után
az irányjelzők háromszor felvillannak.
A műveletet a karnak a működtetéssel
ellentétes irányba történő mozdításával
törölheti.
Adaptív első világítási
rendszer (AFS)
(ahol van)
Az adaptív elülső világító rendszer (AFS)
- a fényszórók bekapcsolása után - a
kormánykerék működésével
szinkronban automatikusan beállítja a
fényszórók sugarának balra vagy jobbra
vetülését.
Egy rendszerhibát vagy a működési
körülményeket egy figyelmeztetés
mutatja. Tanulmányozza a
"Figyelmeztető lámpák a műszerfalon"
bekezdést a"Műszerfal megismerése"
fejezetben.
29

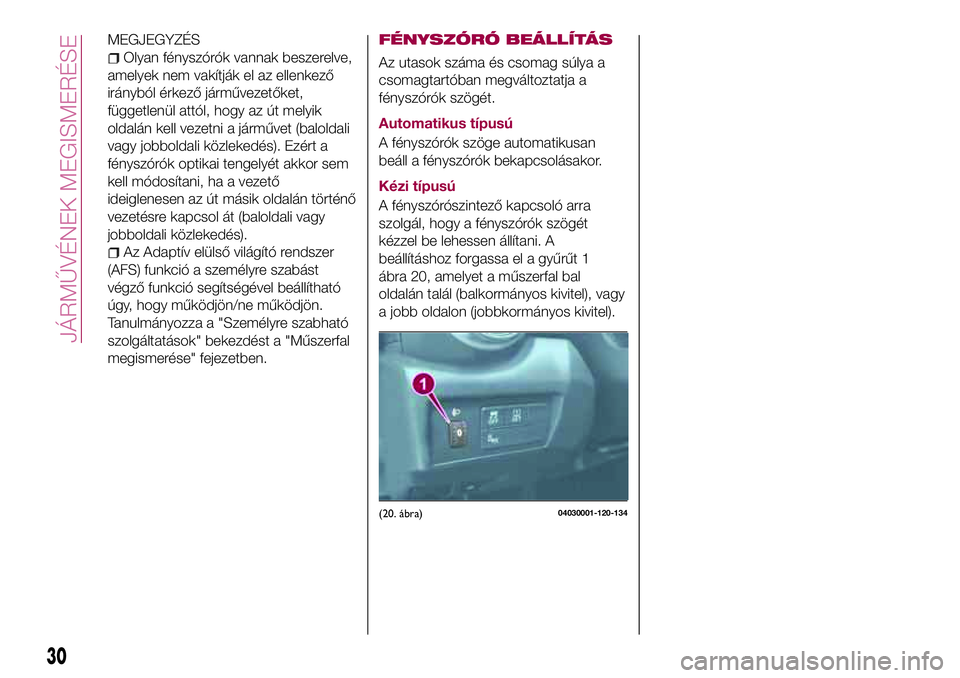

MEGJEGYZÉS
Olyan fényszórók vannak beszerelve,
amelyek nem vakítják el az ellenkező
irányból érkező járművezetőket,
függetlenül attól, hogy az út melyik
oldalán kell vezetni a járművet (baloldali
vagy jobboldali közlekedés). Ezért a
fényszórók optikai tengelyét akkor sem
kell módosítani, ha a vezető
ideiglenesen az út másik oldalán történő
vezetésre kapcsol át (baloldali vagy
jobboldali közlekedés).
Az Adaptív elülső világító rendszer
(AFS) funkció a személyre szabást
végző funkció segítségével beállítható
úgy, hogy működjön/ne működjön.
Tanulmányozza a "Személyre szabható
szolgáltatások" bekezdést a "Műszerfal
megismerése" fejezetben.
FÉNYSZÓRÓ BEÁLLÍTÁS
Az utasok száma és csomag súlya a
csomagtartóban megváltoztatja a
fényszórók szögét.
Automatikus típusú
A fényszórók szöge automatikusan
beáll a fényszórók bekapcsolásakor.
Kézi típusú
A fényszórószintező kapcsoló arra
szolgál, hogy a fényszórók szögét
kézzel be lehessen állítani. A
beállításhoz forgassa el a gyűrűt 1
ábra 20, amelyet a műszerfal bal
oldalán talál (balkormányos kivitel), vagy
a jobb oldalon (jobbkormányos kivitel).
(20. ábra)04030001-120-134
30
JÁRMŰVÉNEK MEGISMERÉSE
