2018 FIAT 124 SPIDER Kezelési és karbantartási útmutató (in Hungarian)

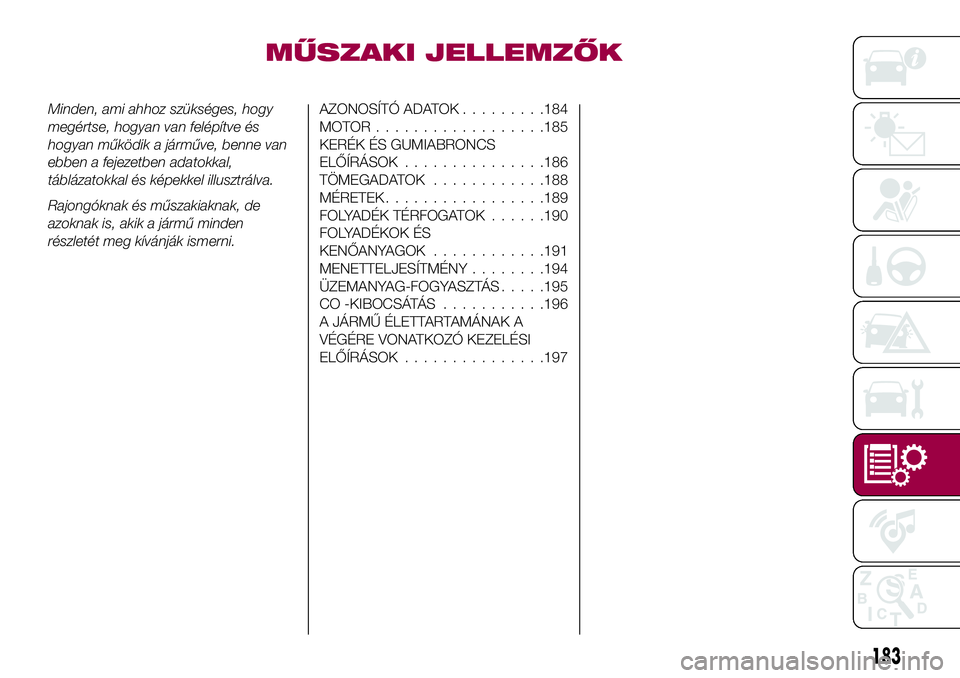

MŰSZAKI JELLEMZŐK
Minden, ami ahhoz szükséges, hogy
megértse, hogyan van felépítve és
hogyan működik a járműve, benne van
ebben a fejezetben adatokkal,
táblázatokkal és képekkel illusztrálva.
Rajongóknak és műszakiaknak, de
azoknak is, akik a jármű minden
részletét meg kívánják ismerni.AZONOSÍTÓ ADATOK.........184
MOTOR..................185
KERÉK ÉS GUMIABRONCS
ELŐÍRÁSOK...............186
TÖMEGADATOK............188
MÉRETEK.................189
FOLYADÉK TÉRFOGATOK......190
FOLYADÉKOK ÉS
KENŐANYAGOK............191
MENETTELJESÍTMÉNY........194
ÜZEMANYAG-FOGYASZTÁS.....195
CO -KIBOCSÁTÁS...........196
A JÁRMŰ ÉLETTARTAMÁNAK A
VÉGÉRE VONATKOZÓ KEZELÉSI
ELŐÍRÁSOK...............197
183

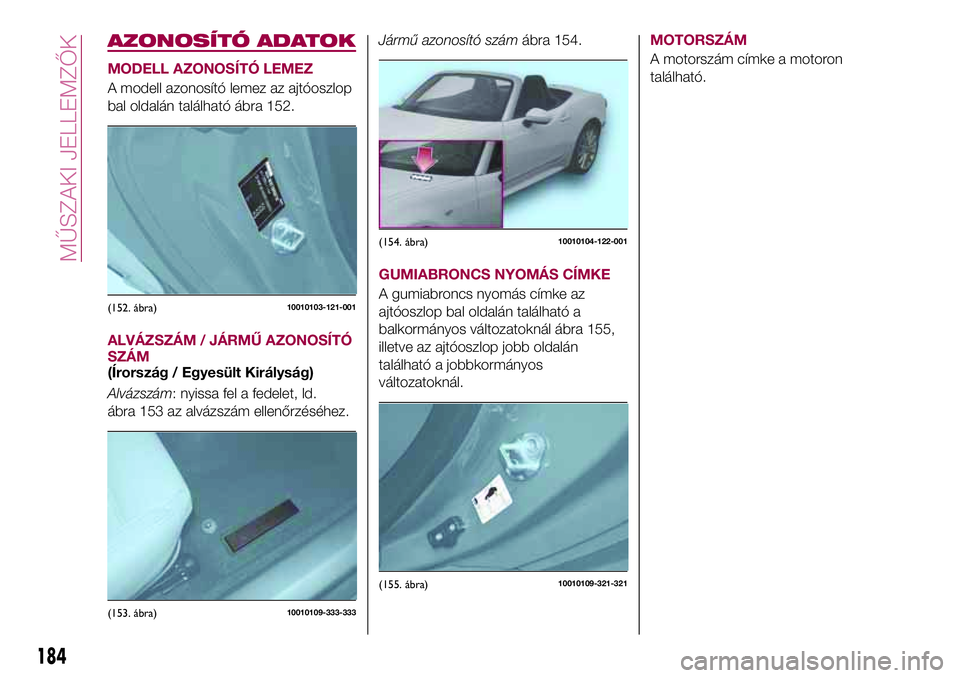

AZONOSÍTÓ ADATOK
MODELL AZONOSÍTÓ LEMEZ
A modell azonosító lemez az ajtóoszlop
bal oldalán található ábra 152.
ALVÁZSZÁM / JÁRMŰ AZONOSÍTÓ
SZÁM
(Írország / Egyesült Királyság)
Alvázszám: nyissa fel a fedelet, ld.
ábra 153 az alvázszám ellenőrzéséhez.Jármű azonosító számábra 154.
GUMIABRONCS NYOMÁS CÍMKE
A gumiabroncs nyomás címke az
ajtóoszlop bal oldalán található a
balkormányos változatoknál ábra 155,
illetve az ajtóoszlop jobb oldalán
található a jobbkormányos
változatoknál.MOTORSZÁM
A motorszám címke a motoron
található.
(152. ábra)10010103-121-001
(153. ábra)10010109-333-333
(154. ábra)10010104-122-001
(155. ábra)10010109-321-321
184
MŰSZAKI JELLEMZŐK

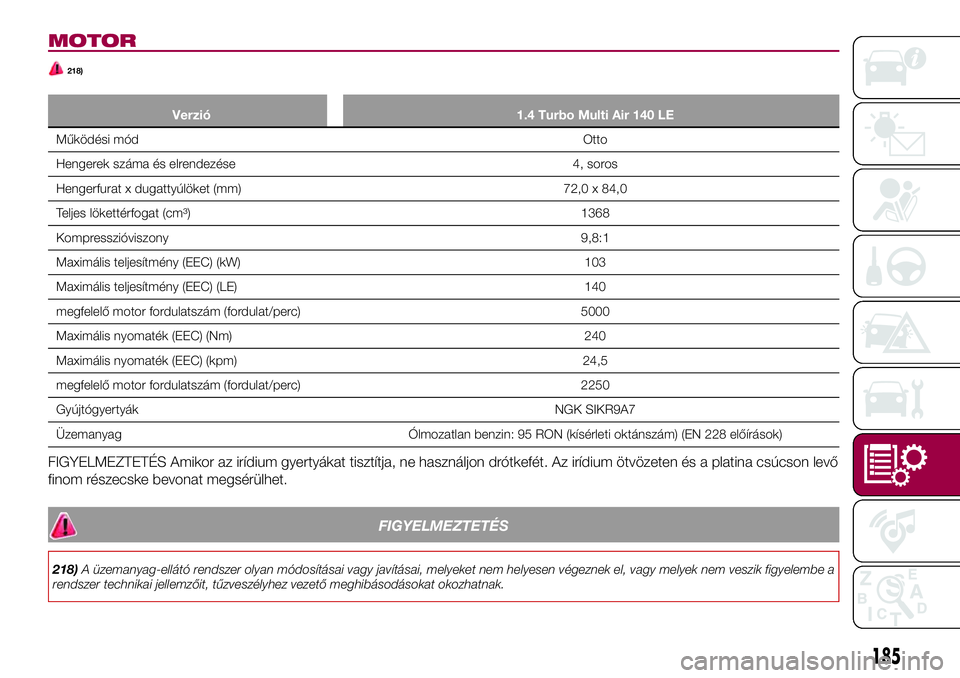

MOTOR
218)
Verzió 1.4 Turbo Multi Air 140 LE
Működési módOtto
Hengerek száma és elrendezése 4, soros
Hengerfurat x dugattyúlöket (mm) 72,0 x 84,0
Teljes lökettérfogat (cm³) 1368
Kompresszióviszony9,8:1
Maximális teljesítmény (EEC) (kW) 103
Maximális teljesítmény (EEC) (LE) 140
megfelelő motor fordulatszám (fordulat/perc) 5000
Maximális nyomaték (EEC) (Nm) 240
Maximális nyomaték (EEC) (kpm) 24,5
megfelelő motor fordulatszám (fordulat/perc) 2250
GyújtógyertyákNGK SIKR9A7
Üzemanyag Ólmozatlan benzin: 95 RON (kísérleti oktánszám) (EN 228 előírások)
FIGYELMEZTETÉS Amikor az irídium gyertyákat tisztítja, ne használjon drótkefét. Az irídium ötvözeten és a platina csúcson levő
finom részecske bevonat megsérülhet.
FIGYELMEZTETÉS
218)A üzemanyag-ellátó rendszer olyan módosításai vagy javításai, melyeket nem helyesen végeznek el, vagy melyek nem veszik figyelembe a
rendszer technikai jellemzőit, tűzveszélyhez vezető meghibásodásokat okozhatnak.
185

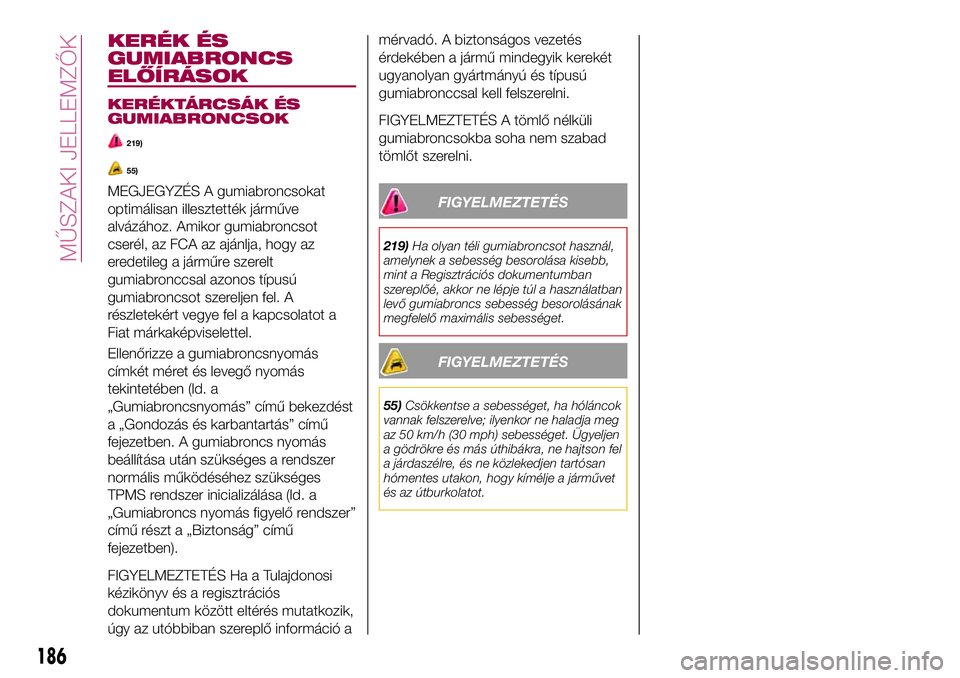

KERÉK ÉS
GUMIABRONCS
ELŐÍRÁSOK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
219)
55)
MEGJEGYZÉS A gumiabroncsokat
optimálisan illesztették járműve
alvázához. Amikor gumiabroncsot
cserél, az FCA az ajánlja, hogy az
eredetileg a járműre szerelt
gumiabronccsal azonos típusú
gumiabroncsot szereljen fel. A
részletekért vegye fel a kapcsolatot a
Fiat márkaképviselettel.
Ellenőrizze a gumiabroncsnyomás
címkét méret és levegő nyomás
tekintetében (ld. a
„Gumiabroncsnyomás” című bekezdést
a „Gondozás és karbantartás” című
fejezetben. A gumiabroncs nyomás
beállítása után szükséges a rendszer
normális működéséhez szükséges
TPMS rendszer inicializálása (ld. a
„Gumiabroncs nyomás figyelő rendszer”
című részt a „Biztonság” című
fejezetben).
FIGYELMEZTETÉS Ha a Tulajdonosi
kézikönyv és a regisztrációs
dokumentum között eltérés mutatkozik,
úgy az utóbbiban szereplő információ amérvadó. A biztonságos vezetés
érdekében a jármű mindegyik kerekét
ugyanolyan gyártmányú és típusú
gumiabronccsal kell felszerelni.
FIGYELMEZTETÉS A tömlő nélküli
gumiabroncsokba soha nem szabad
tömlőt szerelni.
FIGYELMEZTETÉS
219)Ha olyan téli gumiabroncsot használ,
amelynek a sebesség besorolása kisebb,
mint a Regisztrációs dokumentumban
szereplőé, akkor ne lépje túl a használatban
levő gumiabroncs sebesség besorolásának
megfelelő maximális sebességet.
FIGYELMEZTETÉS
55)Csökkentse a sebességet, ha hóláncok
vannak felszerelve; ilyenkor ne haladja meg
az 50 km/h (30 mph) sebességet. Ügyeljen
a gödrökre és más úthibákra, ne hajtson fel
a járdaszélre, és ne közlekedjen tartósan
hómentes utakon, hogy kímélje a járművet
és az útburkolatot.
186
MŰSZAKI JELLEMZŐK

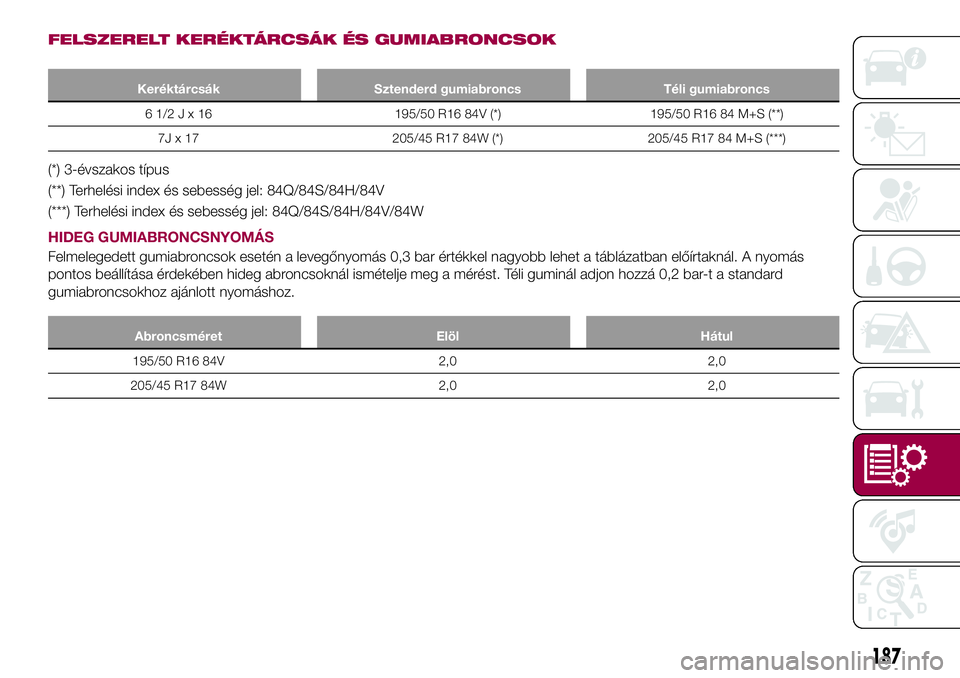

FELSZERELT KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Keréktárcsák Sztenderd gumiabroncs Téli gumiabroncs
61/2Jx16195/50 R16 84V (*) 195/50 R16 84 M+S (**)
7J x 17 205/45 R17 84W (*) 205/45 R17 84 M+S (***)
(*) 3-évszakos típus
(**) Terhelési index és sebesség jel: 84Q/84S/84H/84V
(***) Terhelési index és sebesség jel: 84Q/84S/84H/84V/84W
HIDEG GUMIABRONCSNYOMÁS
Felmelegedett gumiabroncsok esetén a levegőnyomás 0,3 bar értékkel nagyobb lehet a táblázatban előírtaknál. A nyomás
pontos beállítása érdekében hideg abroncsoknál ismételje meg a mérést. Téli guminál adjon hozzá 0,2 bar-t a standard
gumiabroncsokhoz ajánlott nyomáshoz.
Abroncsméret Elöl Hátul
195/50 R16 84V 2,0 2,0
205/45 R17 84W 2,0 2,0
187

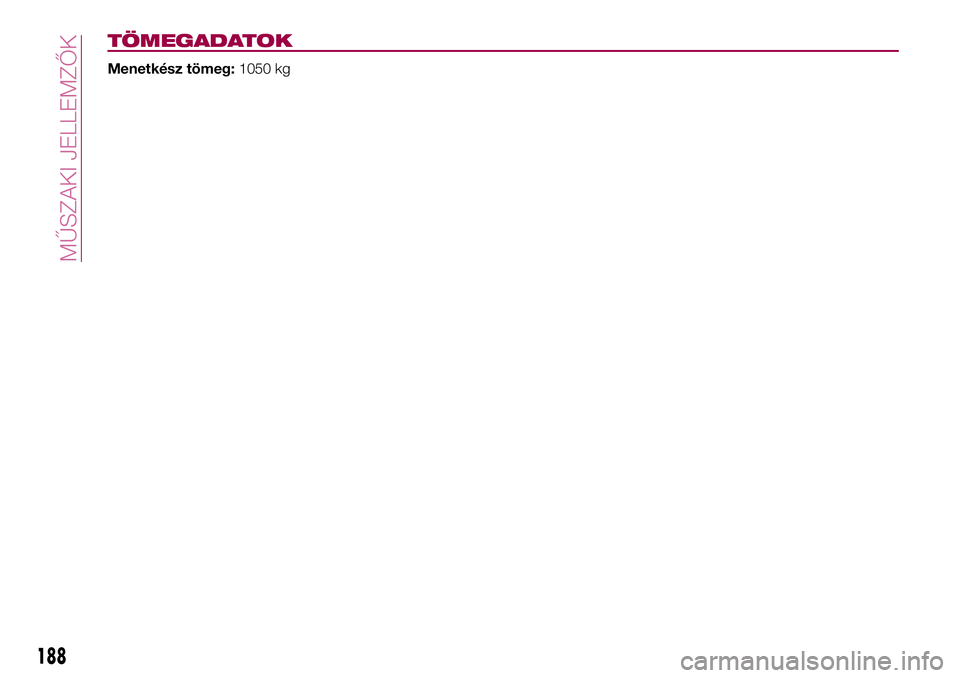

TÖMEGADATOK
Menetkész tömeg:1050 kg
188
MŰSZAKI JELLEMZŐK

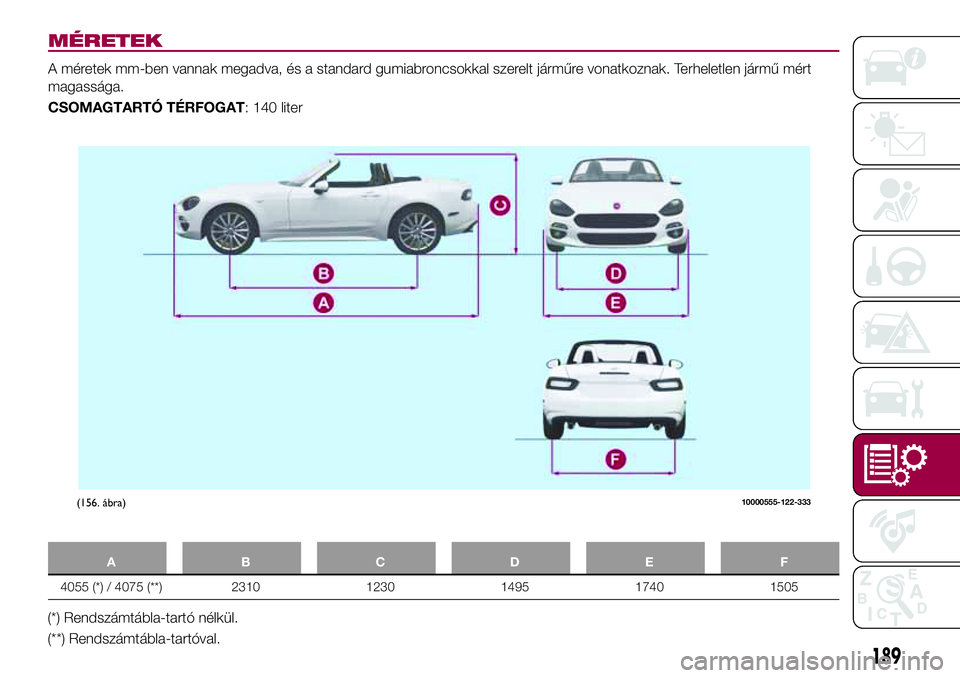

MÉRETEK
A méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt járműre vonatkoznak. Terheletlen jármű mért
magassága.
CSOMAGTARTÓ TÉRFOGAT: 140 liter
ABCDE F
4055 (*) / 4075 (**) 2310 1230 1495 1740 1505
(*) Rendszámtábla-tartó nélkül.
(**) Rendszámtábla-tartóval.
(156. ábra)10000555-122-333
189

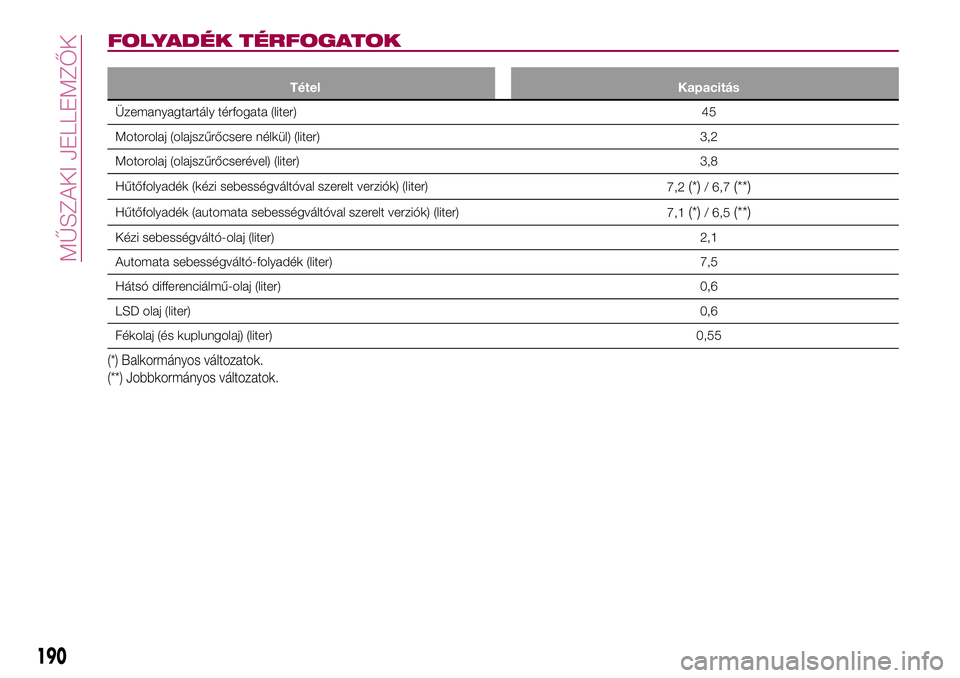

FOLYADÉK TÉRFOGATOK
Tétel Kapacitás
Üzemanyagtartály térfogata (liter) 45
Motorolaj (olajszűrőcsere nélkül) (liter) 3,2
Motorolaj (olajszűrőcserével) (liter) 3,8
Hűtőfolyadék (kézi sebességváltóval szerelt verziók) (liter)
7,2
(*)/ 6,7(**)
Hűtőfolyadék (automata sebességváltóval szerelt verziók) (liter)
7,1(*)/ 6,5(**)
Kézi sebességváltó-olaj (liter)2,1
Automata sebességváltó-folyadék (liter) 7,5
Hátsó differenciálmű-olaj (liter)0,6
LSD olaj (liter)0,6
Fékolaj (és kuplungolaj) (liter)0,55
(*) Balkormányos változatok.
(**) Jobbkormányos változatok.
190
MŰSZAKI JELLEMZŐK
