55

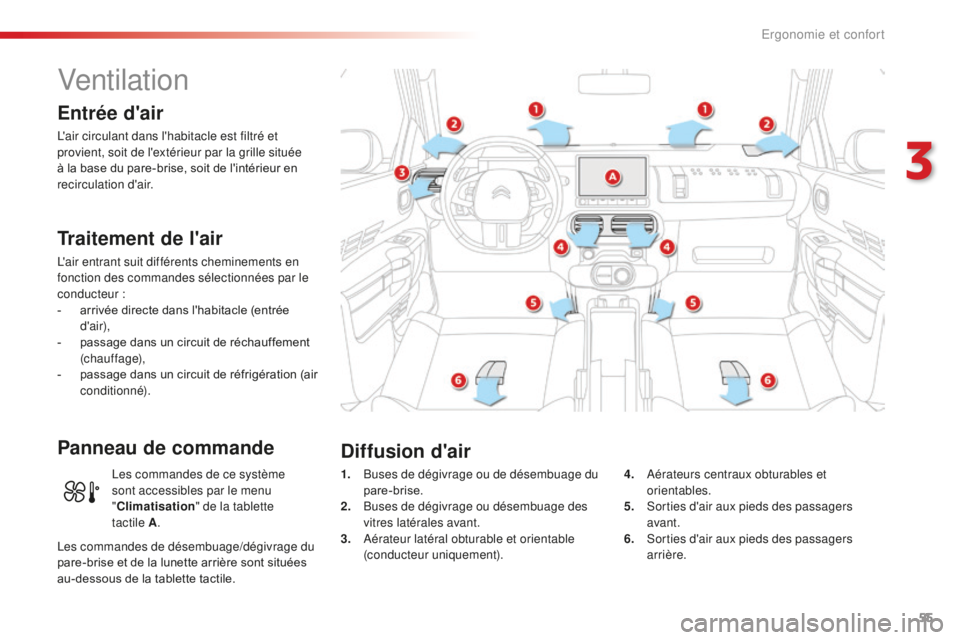

Ventilation
Entrée d'air
L'air circulant dans l'habitacle est filtré et
provient, soit de l'extérieur par la grille située
à la base du pare-brise, soit de l'intérieur en
recirculation d'air.
Traitement de l'air
L'air entrant suit différents cheminements en
fonction des commandes sélectionnées par le
conducteur :
-
a
rrivée directe dans l'habitacle (entrée
d'air),
-

p
assage dans un circuit de réchauffement
(chauffage),
-

p
assage dans un circuit de réfrigération (air
conditionné).
Panneau de commande
1. Buses de dégivrage ou de désembuage du pare-brise.
2.
B

uses de dégivrage ou désembuage des
vitres latérales avant.
3.
A

érateur latéral obturable et orientable
(conducteur uniquement). 4. A
érateurs centraux obturables et
orientables.
5.
Sor

ties d'air aux pieds des passagers
avant.
6.
Sor

ties d'air aux pieds des passagers
arrière.
Diffusion d'air
Les commandes de ce système
sont accessibles par le menu
" Climatisation " de la tablette
tactile


A.
Les commandes de désembuage/dégivrage du
pare-brise et de la lunette arrière sont situées
au-dessous de la tablette tactile.
3
Ergonomie et confort

56
Pour que ces systèmes soient pleinement efficaces, respectez les règles d'utilisation et
d'entretien suivantes :
F
P
our obtenir une répartition d'air homogène, veillez à ne pas obstruer les grilles
d'entrée d'air extérieur situées à la base du pare-brise, les buses, les aérateurs et les
sorties d'air, ainsi que l'extraction d'air située dans le coffre.
F

N
e masquez pas le capteur d'ensoleillement, situé sur la planche de bord ; celui-ci sert
à la régulation du système d'air conditionné automatique.
F

F
aites fonctionner le système d'air conditionné au moins 5 à 10 minutes, une à deux
fois par mois, pour le maintenir en parfaite condition de fonctionnement.
F

V
eillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments
filtrants.
N

ous vous recommandons de privilégier un filtre habitacle combiné. Grâce à son additif
actif spécifique, il contribue à la purification de l'air respiré par les occupants et à la
propreté de l'habitacle (réduction des symptômes allergiques, des mauvaises odeurs et
des dépôts gras).
F

P
our assurer le bon fonctionnement du système d'air conditionné, nous vous
recommandons également de le faire contrôler suivant les préconisations du carnet
d’entretien et de garanties.
F

S
i le système ne produit pas de froid, désactivez-le et consultez le réseau CITROËN ou
un atelier qualifié.
Conseils pour la ventilation et l'air conditionné
Si après un arrêt prolongé au soleil, la
température intérieure reste très élevée,
n'hésitez pas à aérer l'habitacle pendant
quelques instants.
Placez la commande de débit d'air à un
niveau suffisant pour assurer un bon
renouvellement d'air dans l'habitacle.
Le système d'air conditionné ne contient
pas de chlore et ne présente pas de
danger pour la couche d'ozone.
La condensation créée par l'air
conditionné provoque à l'arrêt un
écoulement d'eau normal sous le
véhicule.
En cas de traction d'une charge maximale dans une forte pente par température élevée,
la coupure de l'air conditionné permet de récupérer de la puissance moteur et donc
d'améliorer la capacité de remorquage.
Stop & Start
Les systèmes de chauffage et d'air
conditionné ne fonctionnent que moteur
tournant.
Afin de maintenir le confort thermique
souhaité dans l'habitacle, vous pouvez
neutraliser temporairement la fonction
Stop & Start.
Pour plus d'informations sur le Stop
& Start, reportez-vous à la rubrique
correspondante.
Ergonomie et confort

57
Chauffage
Réglage de la température
F Appuyez sur l'une de ces touches ou déplacez le curseur
de bleu (froid) à rouge (chaud)
pour moduler la température à
votre convenance.
Réglage du débit d'air
F Appuyez sur l'une de ces touches pour augmenter ou
diminuer le débit d'air.
Evitez de rouler trop longtemps
ventilation arrêtée (risque de formation
de buée et de dégradation de la qualité
de l'air).
Le système de chauffage fonctionne uniquement moteur tournant.
Le symbole du débit d'air (hélice) se remplit
progressivement en fonction de la quantité d'air
demandée.
En réduisant le débit d'air au minimum, vous
arrêtez la ventilation.
F

Sél

ectionnez le menu
" Climatisation " de la tablette
tactile pour afficher la page de
commandes du système.
3
Ergonomie et confort

58

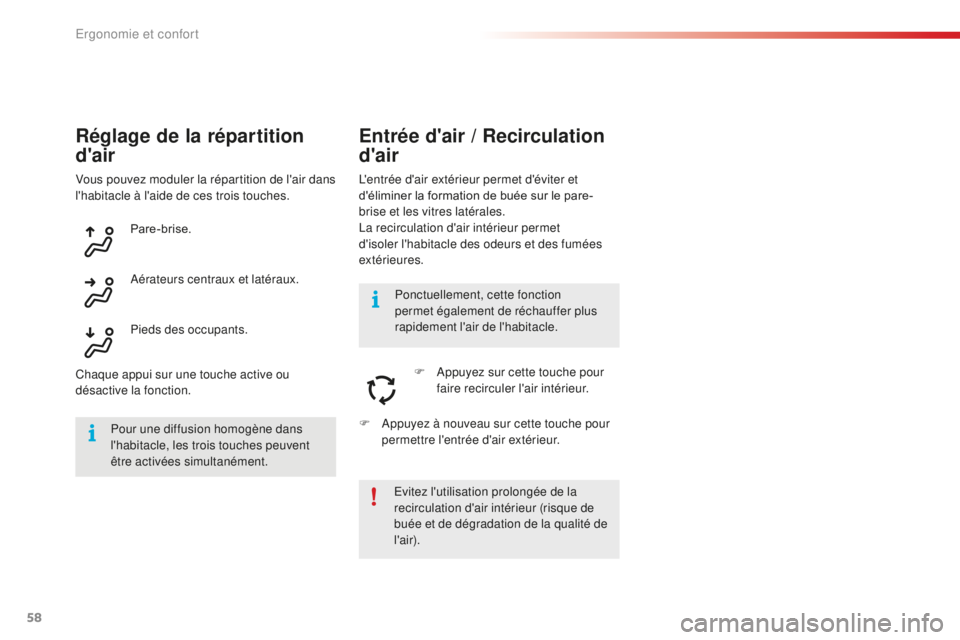

Réglage de la répartition
d'air
L'entrée d'air extérieur permet d'éviter et
d'éliminer la formation de buée sur le pare-
brise et les vitres latérales.
La recirculation d'air intérieur permet
d'isoler l'habitacle des odeurs et des fumées
extérieures.
Pare-brise.
Aérateurs centraux et latéraux.
Pieds des occupants.
Chaque appui sur une touche active ou
désactive la fonction.
Entrée d'air / Recirculation
d'air
F Appuyez sur cette touche pour faire recirculer l'air intérieur.
F

A

ppuyez à nouveau sur cette touche pour
permettre l'entrée d'air extérieur. Ponctuellement, cette fonction
permet également de réchauffer plus
rapidement l'air de l'habitacle.
Evitez l'utilisation prolongée de la
recirculation d'air intérieur (risque de
buée et de dégradation de la qualité de
l'air).
Vous pouvez moduler la répartition de l'air dans
l'habitacle à l'aide de ces trois touches.
Pour une diffusion homogène dans
l'habitacle, les trois touches peuvent
être activées simultanément.
Ergonomie et confort

59

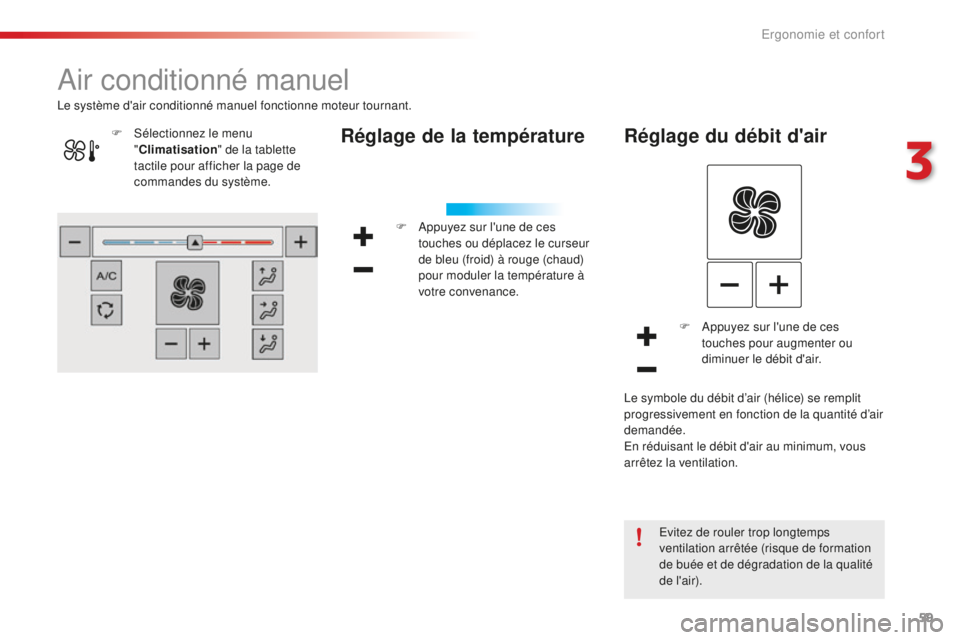

Air conditionné manuel
Réglage de la température
F Appuyez sur l'une de ces touches ou déplacez le curseur
de bleu (froid) à rouge (chaud)
pour moduler la température à
votre convenance.
Le système d'air conditionné manuel fonctionne moteur tournant.
Réglage du débit d'air
F Appuyez sur l'une de ces
touches pour augmenter ou
diminuer le débit d'air.
Le symbole du débit d’air (hélice) se remplit
progressivement en fonction de la quantité d’air
demandée.
En réduisant le débit d'air au minimum, vous
arrêtez la ventilation.
Evitez de rouler trop longtemps
ventilation arrêtée (risque de formation
de buée et de dégradation de la qualité
de l'air).
F

Sél

ectionnez le menu
" Climatisation " de la tablette
tactile pour afficher la page de
commandes du système.
3
Ergonomie et confort

60
Entrée d'air / Recirculation
d'air
L'entrée d'air extérieur permet d'éviter et
d'éliminer la formation de buée sur le pare-
brise et les vitres latérales.
La recirculation d'air intérieur permet
d'isoler l'habitacle des odeurs et des fumées
extérieures.F

A
ppuyez sur cette touche pour
faire recirculer l'air intérieur. L'air conditionné est prévu pour fonctionner
efficacement en toutes saisons, vitres fermées.
Il vous permet :
Marche / Arrêt de l'air
conditionné
Marche
Arrêt
L'air conditionné ne fonctionne pas
lorsque le réglage du débit d'air est
neutralisé.
F

A
ppuyez sur cette touche pour
activer l'air conditionné.
Evitez l'utilisation prolongée de la
recirculation d'air intérieur (risque de
buée et de dégradation de la qualité de
l'air).
Ponctuellement, cette fonction permet
également de réchauffer ou de refroidir
plus rapidement l'air de l'habitacle.
-

e

n été, d'abaisser la température,
-

e

n hiver, au-dessus de 3°C, d'augmenter
l'efficacité du désembuage.
F
A
ppuyez à nouveau sur cette
touche pour désactiver l'air
conditionné.

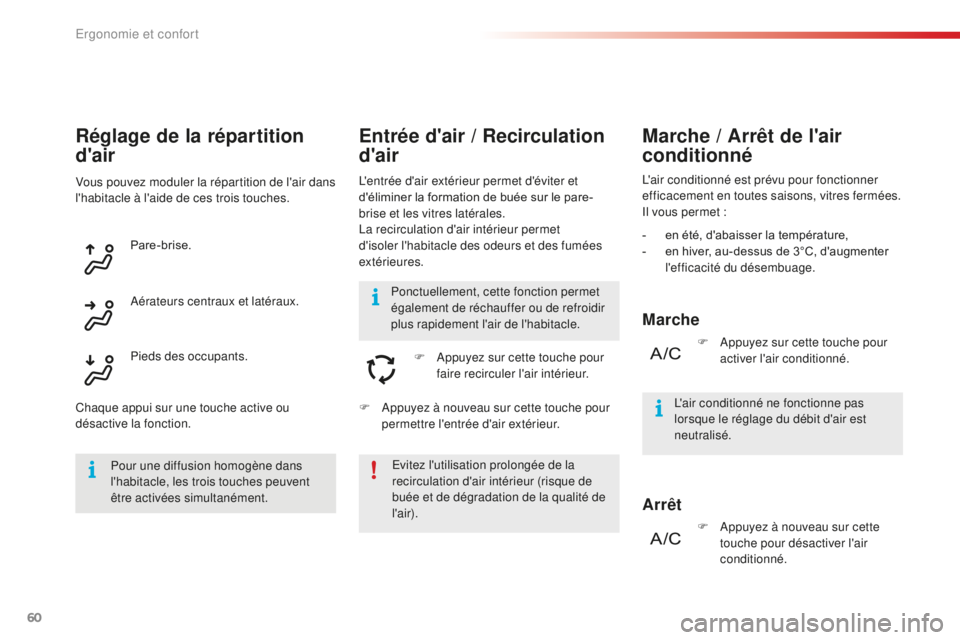

Réglage de la répartition
d'air
Vous pouvez moduler la répartition de l'air dans
l'habitacle à l'aide de ces trois touches.
Pare-brise.
Chaque appui sur une touche active ou
désactive la fonction. Pieds des occupants. Aérateurs centraux et latéraux.
F

A
ppuyez à nouveau sur cette touche pour
permettre l'entrée d'air extérieur.
Pour une diffusion homogène dans
l'habitacle, les trois touches peuvent
être activées simultanément.
Ergonomie et confort

61
Air conditionné automatique
L'activation de l'air conditionné, la température,
le débit et la répartition de l'air dans l'habitacle
sont régulés de manière automatique.Réglage de la température
F Appuyez sur cette touche pour augmenter la valeur.
F

A
ppuyez sur cette touche pour
diminuer la valeur.
F

Sél

ectionnez le menu
" Climatisation " de la tablette
tactile pour afficher la page de
commandes du système.
Le système d'air conditionné fonctionne de
manière automatique : en fonction du niveau de
confort que vous avez sélectionné, le système
va gérer de manière optimale la température, le
débit et la répartition de l'air dans l'habitacle.F

A
ppuyez sur la touche AUTO

pour activer ou désactiver le
mode automatique du système
d'air conditionné.
Programme automatique
confort
Activation / Désactivation
Le système d'air conditionné fonctionne moteur tournant, mais vous avez accès à la ventilation et à ses commandes contact mis.
La valeur affichée correspond à un
niveau de confort et non pas à une
température précise.
3
Ergonomie et confort

62
Par temps froid et moteur froid,
afin de limiter la diffusion d'air froid
dans l'habitacle, le débit d'air évolue
progressivement jusqu'à ce que la
valeur de confort soit atteinte.
En entrant dans le véhicule, si la
température de l'habitacle est beaucoup
plus froide ou plus chaude que la valeur
de confort demandée, il n'est pas utile
de modifier la valeur affichée pour
atteindre plus rapidement le confort
souhaité. Le système compense
automatiquement et le plus rapidement
possible l'écart de température.
Le typage est associé au mode AUTO
uniquement. Cependant, à la désactivation
du mode AUTO, le dernier typage sélectionné
reste.
La modification du typage ne réactive pas le
mode AUTO si celui-ci était désactivé. Pour modifier le typage en cours, appuyez sur
la touche correspondant au mode souhaité : "Soft " : privilégie une douceur
optimale et le silence de
fonctionnement en limitant le débit
d 'a i r.
" Normal " : offre le meilleur
compromis entre confort thermique
et silence de fonctionnement (réglage
par défaut).
" Fast " : privilégie une diffusion d'air
dynamique et efficace.
Typage du programme
automatique
F Accédez à la page secondaire en appuyant sur cette touche
pour moduler le programme
automatique confort, en
choisissant un des typages
proposés.
Ergonomie et confort
