167
Capot
F Ouvrez la porte avant gauche.L'implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure),
en utilisant la zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
F
L
evez la commande et soulevez le capot. F
D éclippez la béquille de son logement
et fixez-la dans le cran pour maintenir le
capot ouvert.
Ouverture
F Tirez vers vous la commande, située en bas de l'encadrement de la porte.
Le moto-ventilateur peut se mettre
en marche après l'arrêt du moteur
:
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice.
N'ouvrez pas le capot en cas de vent
violent.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage,
...).
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
7
Informations pratiques

168
1. Réservoir du liquide de lave-vitre.
2. Réservoir du liquide de refroidissement.
3.
R

éservoir du liquide de frein.
4.
B

atterie.
5.
B

oîte à fusibles.
6.
F

iltre à air.
7.
J

auge d'huile moteur.
8.
R

emplissage de l'huile moteur.
9.
P

oint de masse déporté.

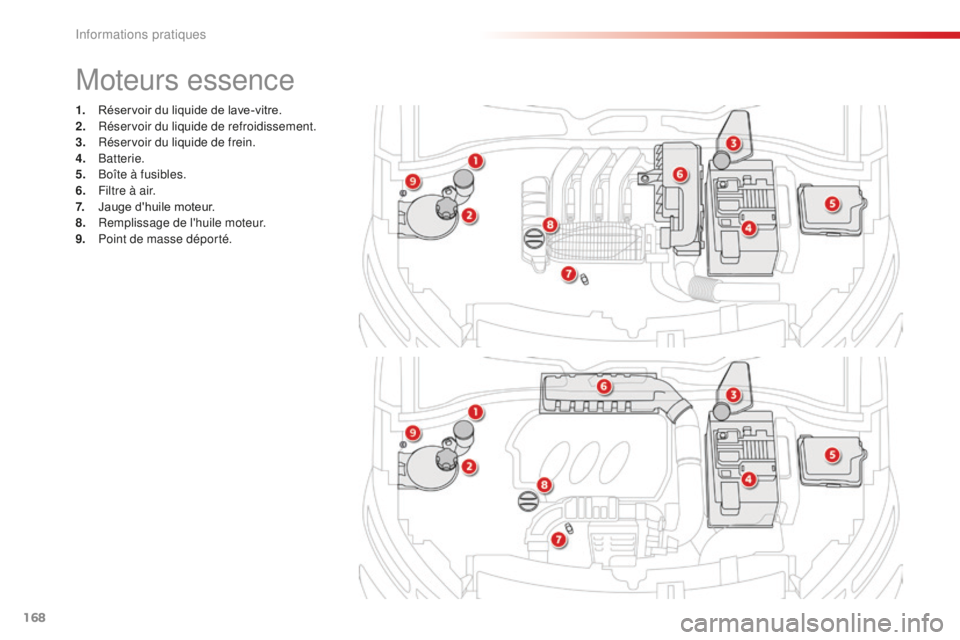

Moteurs essence
Informations pratiques

169
1. Réservoir du liquide de lave-vitre.
2. Réservoir du liquide de refroidissement.
3.
R

éservoir du liquide de frein.
4.
B

atterie.
5.
B

oîte à fusibles.
6.
F

iltre à air.
7.
J

auge d'huile moteur.
8.
R

emplissage de l'huile moteur.
9.
P

ompe de réamorçage*.
10.
P

oint de masse déporté.

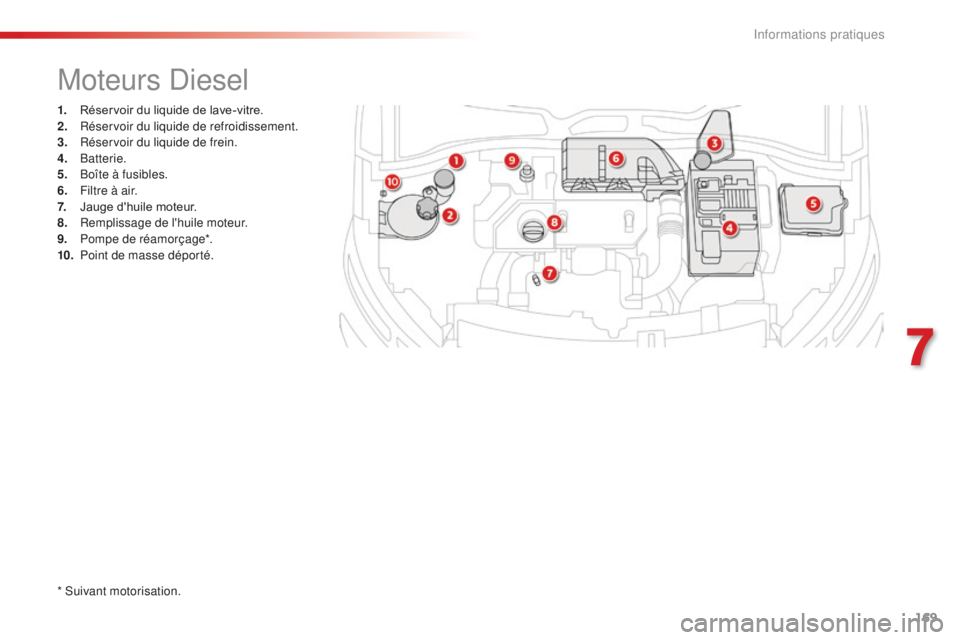

Moteurs Diesel
* Suivant motorisation.
7
Informations pratiques

170

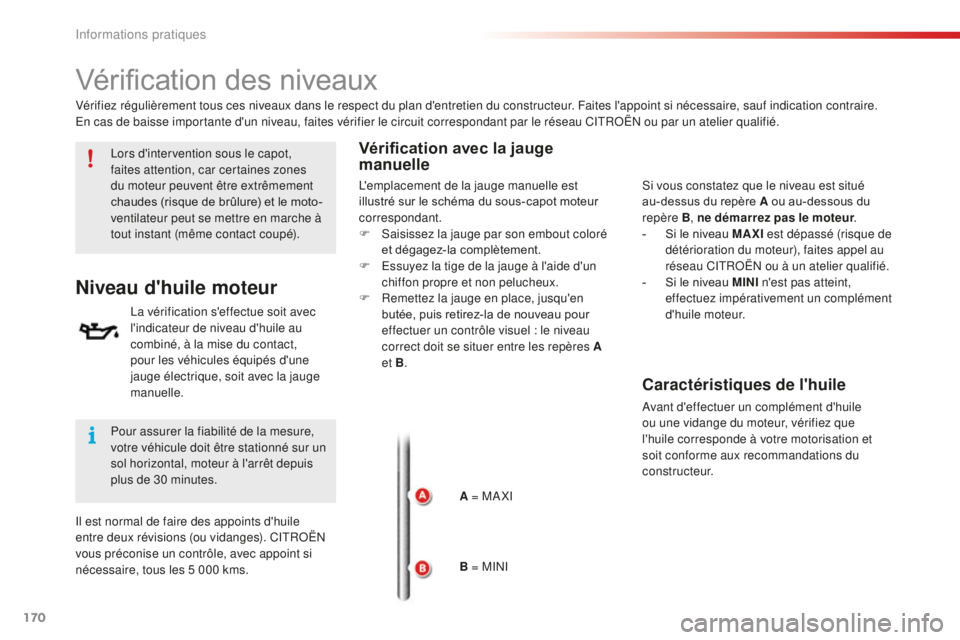

Vérification des niveaux
Lors d'intervention sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrêmement
chaudes (risque de brûlure) et le moto-
ventilateur peut se mettre en marche à
tout instant (même contact coupé).
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Vérification avec la jauge
manuelle
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
A = MA XI
B = MINI
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30 minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms. L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et
B.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Informations pratiques

171
Après un appoint d'huile, la vérification
faite à la mise du contact avec
l'indicateur de niveau d'huile au
combiné n'est pas valable dans les
30

minutes qui suivent l'appoint.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur. Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
7
Informations pratiques

172

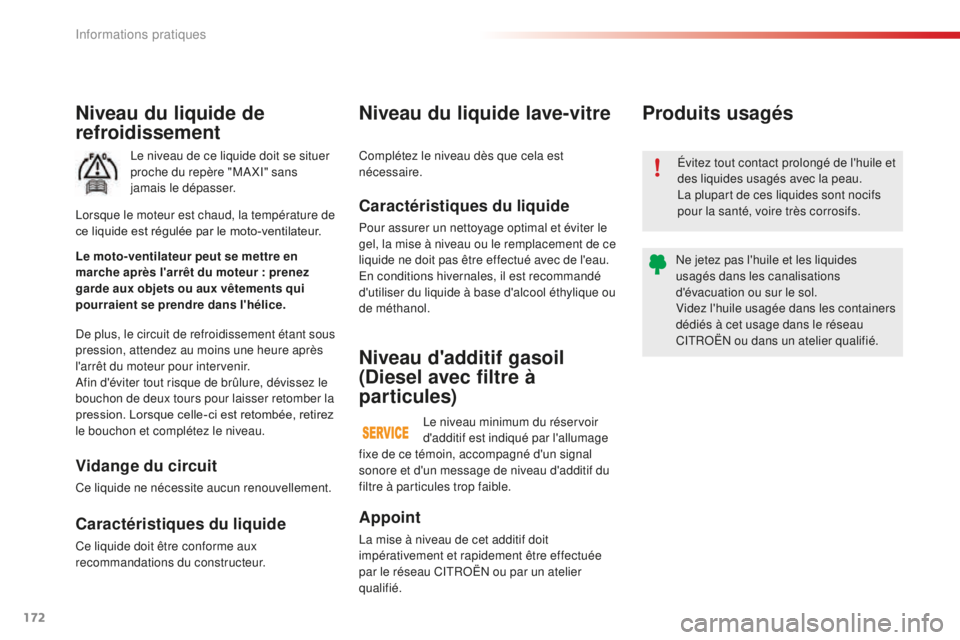

Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer
proche du repère "MA XI" sans
jamais le dépasser.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Vidange du circuit
Ce liquide ne nécessite aucun renouvellement. Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice. Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique ou
de méthanol.
Niveau du liquide lave-vitre
Complétez le niveau dès que cela est
nécessaire.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau CITROËN ou par un atelier
qualifié.
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Le niveau minimum du réservoir
d'additif est indiqué par l'allumage Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
Produits usagés
fixe de ce témoin, accompagné d'un signal
sonore et d'un message de niveau d'additif du
filtre à particules trop faible.
Informations pratiques

173
Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement le
serrage des cosses vissées (pour les
versions sans collier rapide) et l'état
de propreté des branchements.Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message
d'alerte.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un manque
d'additif.
Reportez-vous à la rubrique "Niveau d'additif
gasoil".
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
En cas d'opération sur la batterie 12 V,
reportez-vous à la rubrique correspondante
pour connaître les précautions à prendre avant
toute intervention.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
CITROËN ou dans un atelier qualifié.
7
Informations pratiques

174

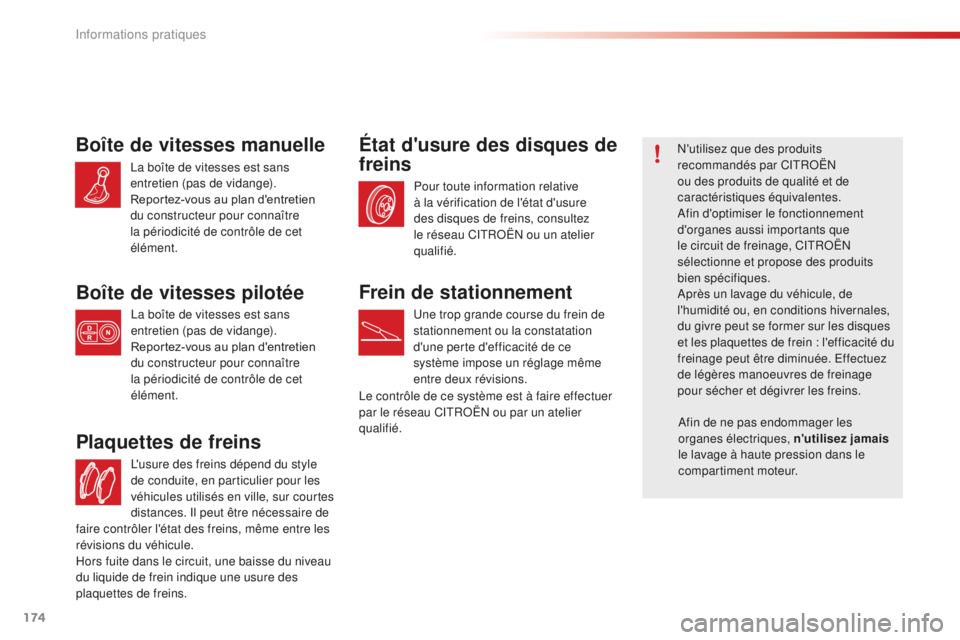

L'usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
Plaquettes de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau CITROËN ou un atelier
qualifié.
État d'usure des disques de
freinsN'utilisez que des produits
recommandés par CITROËN
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, CITROËN
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein : l'efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié. Afin de ne pas endommager les
organes électriques, n'utilisez jamais

le lavage à haute pression dans le
compartiment moteur.
faire contrôler l'état des freins, même entre les
révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Informations pratiques
