Additif AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
L'additif AdBlue® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000

km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400

km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
7
Informations pratiques

176
Indicateurs d'autonomie
Dès que le niveau de réserve du réservoir
d'AdBlue® est entamée ou après la détection
d’un dysfonctionnement du système de
dépollution SCR, un indicateur vous permet de
connaître, dès la mise en contact, l’estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche. Autonomie supérieure à 2
400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné. Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
En cas de risque de non redémarrage lié au manque d'additif AdBlue®
Autonomie comprise entre 600 et 2 400 km
D ès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex
: "Remplir
additif antipollution


: Démarrage interdit dans
1
500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Pour plus d'informations sur l'appoint en
additif AdBlue
®, reportez-vous à la rubrique
correspondante.
Informations pratiques

177
Autonomie comprise entre 0 et 600 km Panne liée au manque d'additif AdBlue®
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à un
atelier qualifié pour procéder à l'appoint
nécessaire.
Si vous effectuez vous-même cet
appoint, il est impératif de verser
une quantité minimale de 3,8


litres
d'AdBlue
® dans le réservoir.
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex

: "Remplir
additif antipollution


: Démarrage interdit dans
600

km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30

secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Sinon, vous ne pourrez plus redémarrer le
véhicule. A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution


: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour plus d'informations sur l'appoint en
additif AdBlue
®, reportez-vous à la rubrique
correspondante.
7
Informations pratiques

178

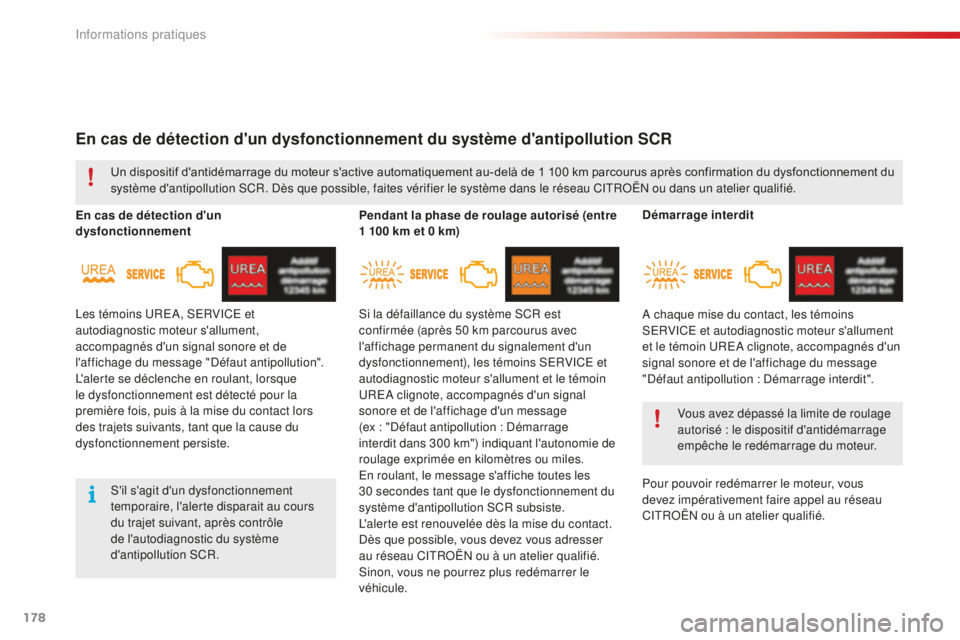

En cas de détection d'un dysfonctionnement du système d'antipollution SCR
En cas de détection d'un
dysfonctionnementPendant la phase de roulage autorisé (entre
1
100 km et 0 km)
Un dispositif d'antidémarrage du moteur s'active automatiquement au-delà de 1
100 km parcourus après confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que possible, faites vérifier le système dans le réseau CITROËN ou dans un atelier qualifié.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage d'un message
(ex
: "Défaut antipollution : Démarrage
interdit dans 300
km") indiquant l'autonomie de
roulage exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Démarrage interdit
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
CITROËN ou à un atelier qualifié.
Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution


: Démarrage interdit".
Informations pratiques

179
Gel de l'additif AdBlue®
L'additif AdBlue® gèle à des
températures inférieures à -11°C
environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.

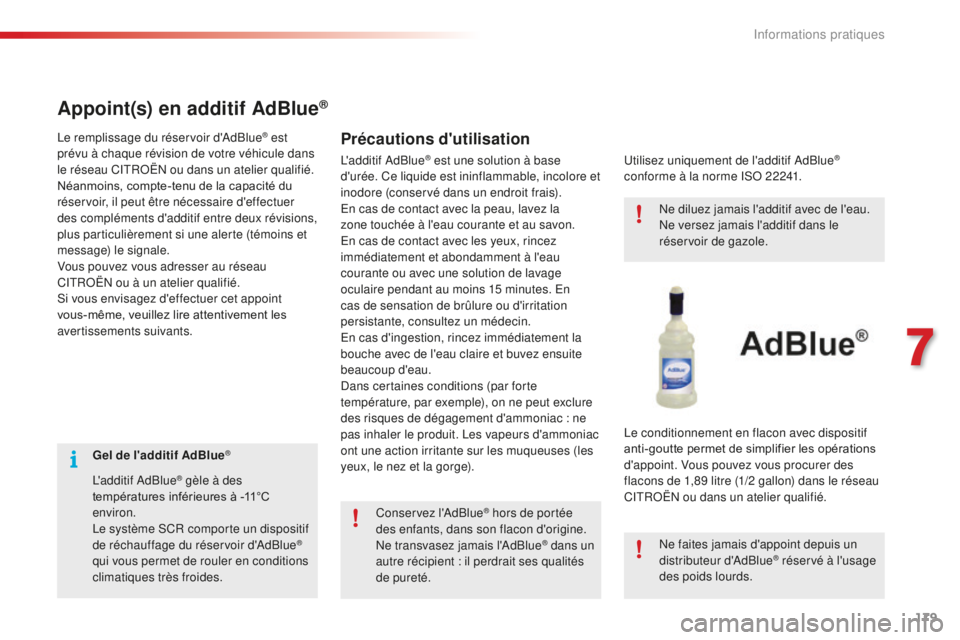

Appoint(s) en additif AdBlue®
Précautions d'utilisationLe remplissage du réservoir d'AdBlue® est
prévu à chaque révision de votre véhicule dans
le réseau CITROËN ou dans un atelier qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer
des compléments d'additif entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
CITROËN ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants.
Conservez l'AdBlue
® hors de portée
des enfants, dans son flacon d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient

: il perdrait ses qualités
de pureté. Ne diluez jamais l'additif avec de l'eau.
Ne versez jamais l'additif dans le
réservoir de gazole.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue® réservé à l'usage
des poids lourds.
Utilisez uniquement de l'additif AdBlue
®
conforme à la norme ISO 22241.
Le conditionnement en flacon avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. Vous pouvez vous procurer des
flacons de 1,89

litre (1/2 gallon) dans le réseau
CITROËN ou dans un atelier qualifié.
L'additif AdBlue® est une solution à base
d'urée. Ce liquide est ininflammable, incolore et
inodore (conservé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le produit. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
7
Informations pratiques

180

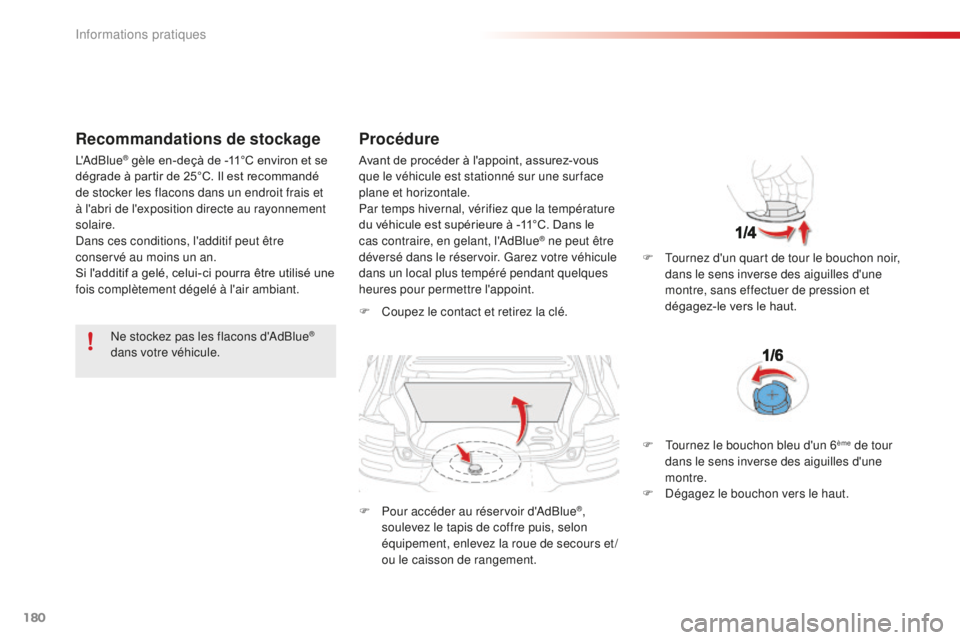

Recommandations de stockage
Ne stockez pas les flacons d'AdBlue®
dans votre véhicule.
Procédure
F Coupez le contact et retirez la clé.
F

P
our accéder au réservoir d'AdBlue
®,
soulevez le tapis de coffre puis, selon
équipement, enlevez la roue de secours et /
ou le caisson de rangement. F

T
ournez d'un quart de tour le bouchon noir,
dans le sens inverse des aiguilles d'une
montre, sans effectuer de pression et
dégagez-le vers le haut.
L'AdBlue
® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, l'additif peut être
conservé au moins un an.
Si l'additif a gelé, celui-ci pourra être utilisé une
fois complètement dégelé à l'air ambiant. Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réservoir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
F

T
ournez le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F

D

égagez le bouchon vers le haut.
Informations pratiques

181

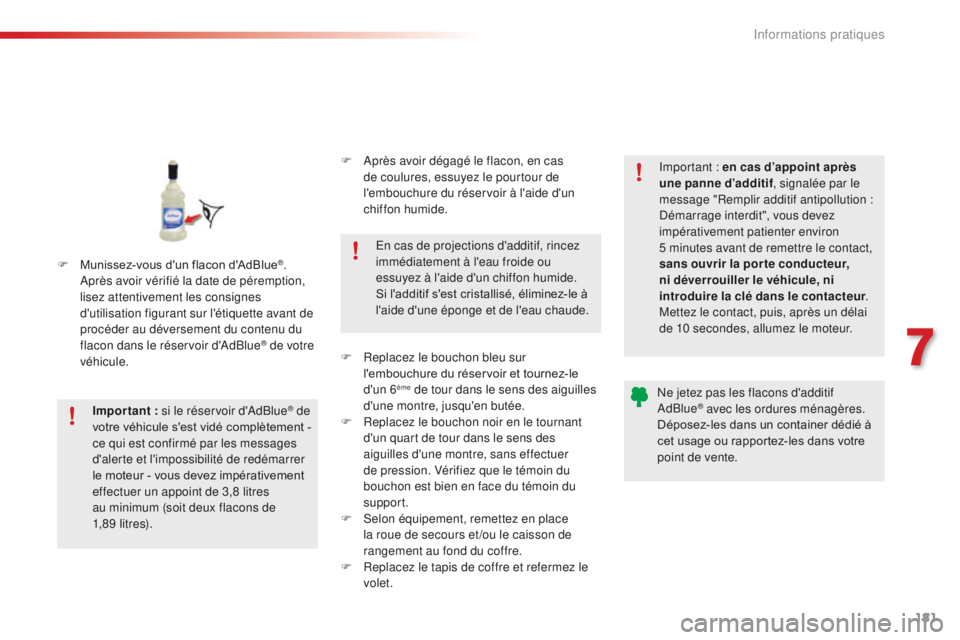

F Munissez-vous d'un flacon d'AdBlue®.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réservoir d'AdBlue
® de votre
véhicule.
Important


: si le réservoir d'AdBlue
® de
votre véhicule s'est vidé complètement -
ce qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur - vous devez impérativement
effectuer un appoint de 3,8

litres
au minimum (soit deux flacons de
1, 8 9


li t r e s). En cas de projections d'additif, rincez
immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si l'additif s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
Important : en cas d’appoint après
une panne d’additif , signalée par le
message "Remplir additif antipollution

:
Démarrage interdit", vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni
introduire la clé dans le contacteur .
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.
Ne jetez pas les flacons d'additif
AdBlue® avec les ordures ménagères.
Déposez-les dans un container dédié à
cet usage ou rapportez-les dans votre
point de vente.
F

A

près avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réservoir à l'aide d'un
chiffon humide.
F

R

eplacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.
F

R

eplacez le bouchon noir en le tournant
d'un quart de tour dans le sens des
aiguilles d'une montre, sans effectuer
de pression. Vérifiez que le témoin du
bouchon est bien en face du témoin du
support.
F

Selon

équipement, remettez en place
la roue de secours et /ou le caisson de
rangement au fond du coffre.
F

R

eplacez le tapis de coffre et refermez le
volet.
7
Informations pratiques

182
Réalisées en TPU (Thermo Plastique Uréthane) et enfermant des bulles d’air sur les protections
latérales uniquement, elles ont un rôle d’amortisseur.
Situées sur les faces latérales, avant et arrière de votre véhicule, elles protègent la carrosserie en
atténuant les petits chocs de la vie courante : poteaux de parking, ouverture de porte, éraflures, ...
En couleur, ces protections renforcent également l'esthétisme de votre véhicule.

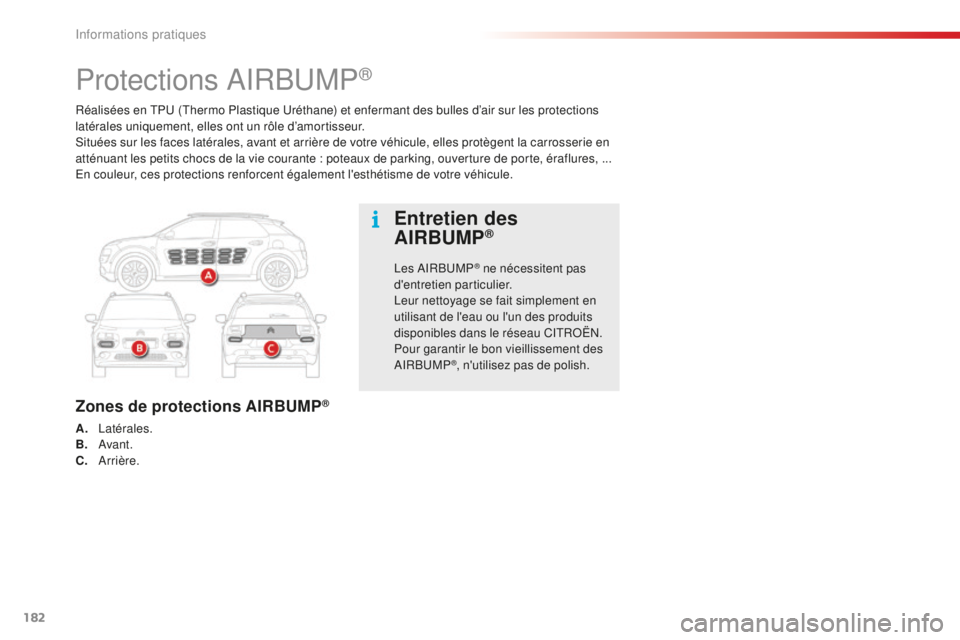

Protections AIRBUMP®
Zones de protections AIRBUMP®
A. Latérales.
B. Avant.
C.


Arrière.
Entretien des
AIRBUMP®
Les AIRBUMP® ne nécessitent pas
d'entretien particulier.
Leur nettoyage se fait simplement en
utilisant de l'eau ou l'un des produits
disponibles dans le réseau CITROËN.
Pour garantir le bon vieillissement des
AIRBUMP
®, n'utilisez pas de polish.
Informations pratiques
