Feux de route
F Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur de la lampe (ne
retirez pas le connecteur de masse, situé
en dessous).
F

P
oussez le ressort, puis dégagez-le vers le
centre du véhicule afin de libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Indicateurs de direction
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une des
lampes du côté correspondant.
F

T

ournez le porte-lampe d'un huitième de
tour, dans le sens inverse des aiguilles
d'une montre, et retirez-le.
F

D

émontez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
8
En cas de panne

200

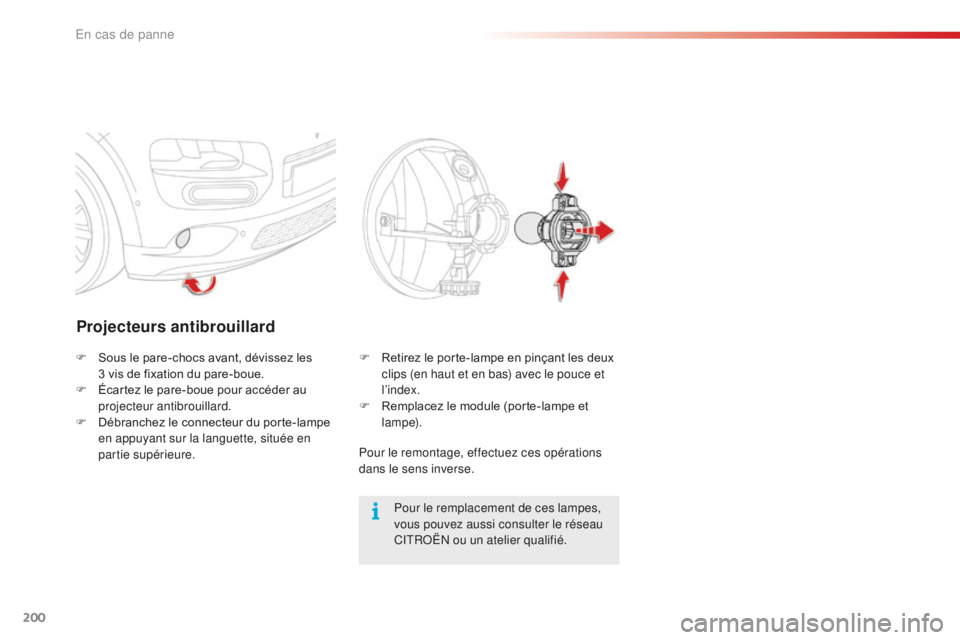

Projecteurs antibrouillard
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
CITROËN ou un atelier qualifié.
F

S

ous le pare-chocs avant, dévissez les
3

vis de fixation du pare-boue.
F

É

cartez le pare-boue pour accéder au
projecteur antibrouillard.
F

D

ébranchez le connecteur du porte-lampe
en appuyant sur la languette, située en
partie supérieure. F

R

etirez le porte-lampe en pinçant les deux
clips (en haut et en bas) avec le pouce et
l’index.
F

R

emplacez le module (porte-lampe et
lampe).
Pour le remontage, effectuez ces opérations
dans le sens inverse.
En cas de panne

201

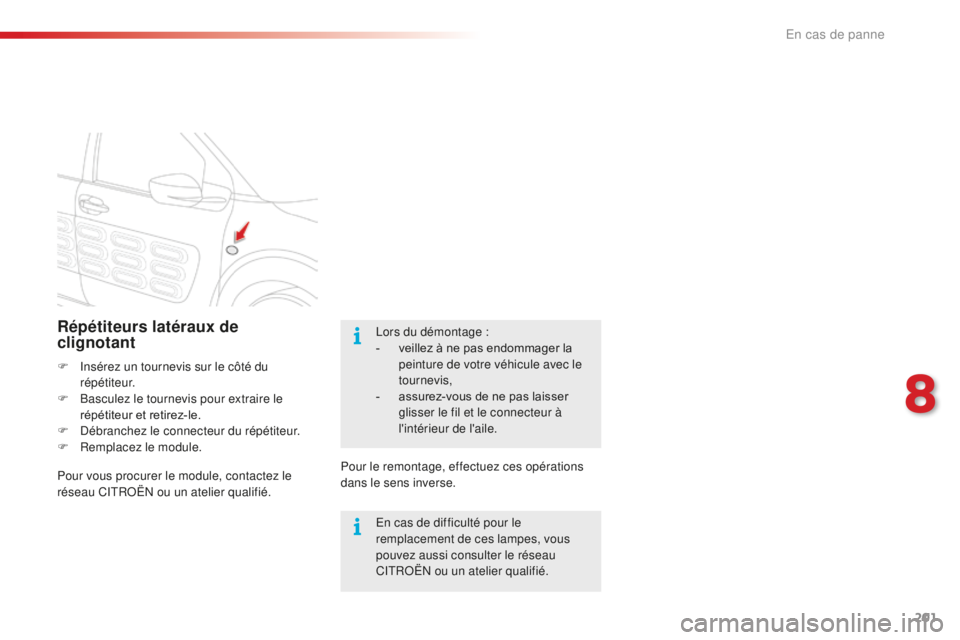

Répétiteurs latéraux de
clignotant
F Insérez un tournevis sur le côté du répétiteur.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D
ébranchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour vous procurer le module, contactez le
réseau CITROËN ou un atelier qualifié. Pour le remontage, effectuez ces opérations
dans le sens inverse.Lors du démontage
:
-
v
eillez à ne pas endommager la
peinture de votre véhicule avec le
tournevis,
-

a
ssurez-vous de ne pas laisser
glisser le fil et le connecteur à
l'intérieur de l'aile.
En cas de difficulté pour le
remplacement de ces lampes, vous
pouvez aussi consulter le réseau
CITROËN ou un atelier qualifié.
8
En cas de panne

202
1. Feux de position (W5W).
2. Feux de stop (P21W).
3.
I

ndicateurs de direction (PY21W).
4.
F

eu antibrouillard ou de recul (P21W).
Feux arrière
Changement des feux
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
E
cartez les languettes de maintien du
porte-lampes et retirez-le.
F
R
emplacez-la lampe défectueuse :
-
p
our le feu de position, tirez la lampe
(supérieure),
-
p
our les autres feux, tournez d'un
quart de tour la lampe (inférieure)
correspondante.
Ces lampes se changent depuis l'intérieur du
coffre.
F

O

uvrez le coffre.
F

R

etirez la trappe d'accès correspondante,
dans le garnissage.
F

D

ébranchez le connecteur du feu a en
appuyant sur le bouton de déverrouillage
(situé au-dessous du connecteur pour le
côté droit, situé au-dessus du connecteur
pour le côté gauche).
F

D

évissez l'écrou b et retirez-le ( attention
à ne pas le faire tomber à l'intérieur de
l'aile ).
F

A

baissez la languette de maintien du
feu c, puis sortez-le vers l'extérieur avec
précaution. Veillez à engager le feu dans ses
guides en restant bien dans l'axe du
véhicule.
Serrez sans forcer pour garantir
l'étanchéité, mais sans détériorer le feu.
En cas de panne

203

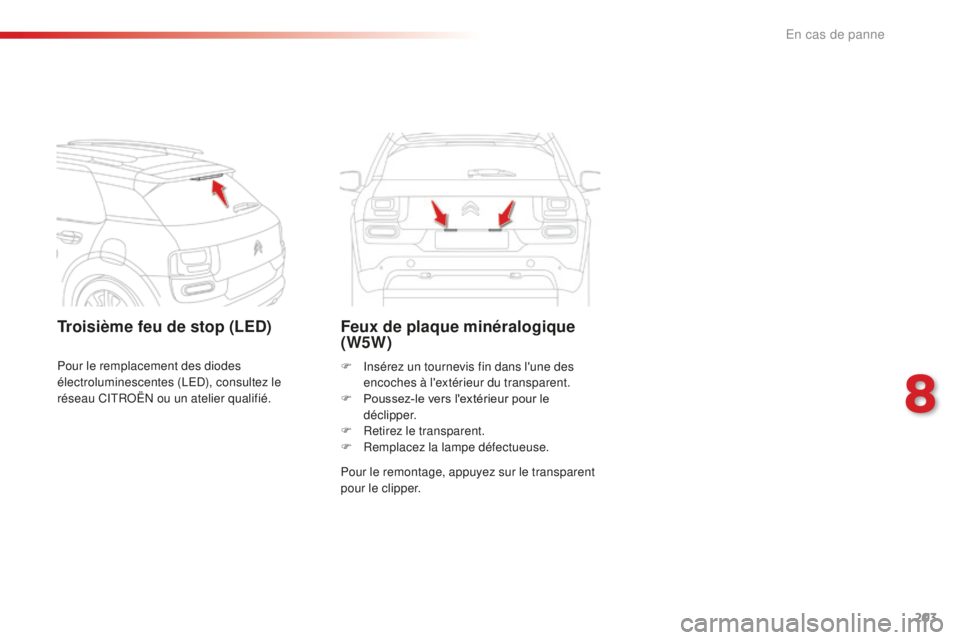

Troisième feu de stop (LED)Feux de plaque minéralogique
(W5W)
Pour le remontage, appuyez sur le transparent
pour le clipper. F
I
nsérez un tournevis fin dans l'une des
encoches à l'extérieur du transparent.
F
P
oussez-le vers l'extérieur pour le
déclipper.
F
R
etirez le transparent.
F
R
emplacez la lampe défectueuse.
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié.
8
En cas de panne

204
F A l'aide d'un tournevis fin à bout plat, déclippez l'ensemble de la console
entourant le plafonnier.
F

R
etirez la lampe défectueuse et remplacez-
la.
F

R
emettez en place la console autour du
plafonnier et clippez-la correctement.

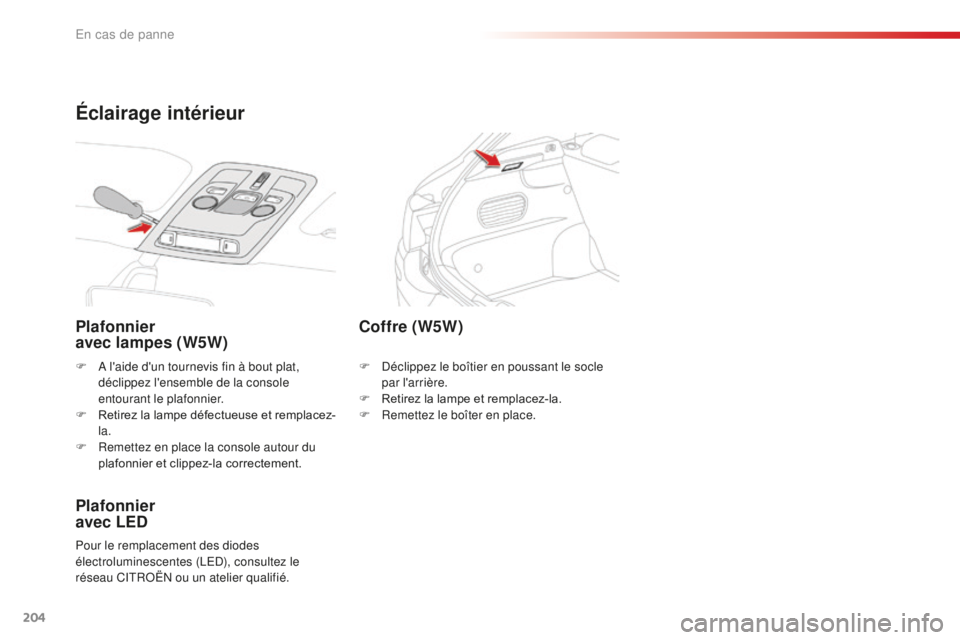

Plafonnier
avec lampes (W5W)
Plafonnier
avec LED
Pour le remplacement des diodes
électroluminescentes (LED), consultez le
réseau CITROËN ou un atelier qualifié.
Coffre (W5W)
F Déclippez le boîtier en poussant le socle par l'arrière.
F

R
etirez la lampe et remplacez-la.
F

R
emettez le boîter en place.
Éclairage intérieur
En cas de panne

205
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.

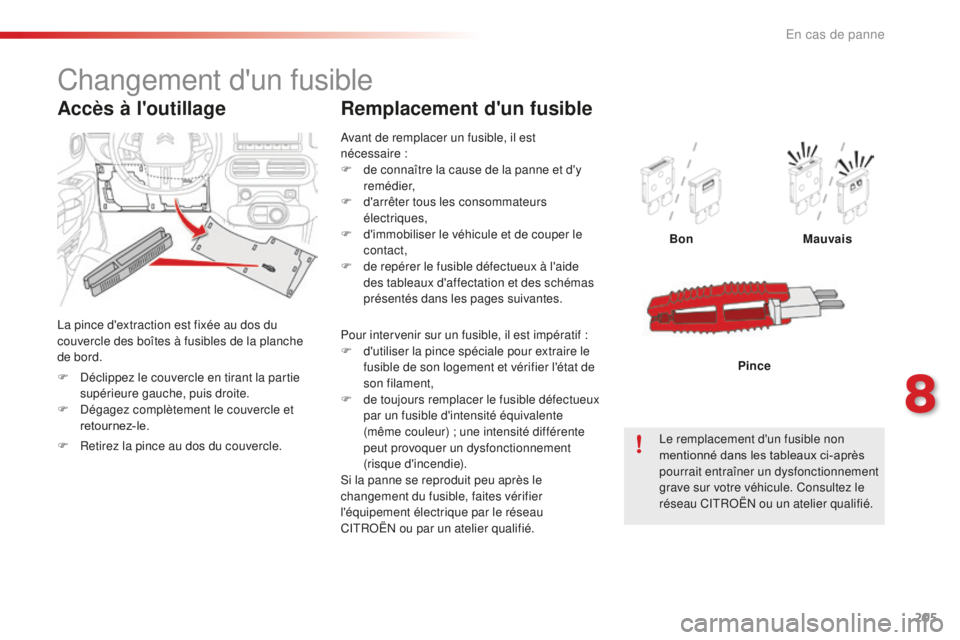

Remplacement d'un fusible
Bon Mauvais
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau CITROËN ou un atelier qualifié. Pince
Changement d'un fusible
La pince d'extraction est fixée au dos du
couvercle des boîtes à fusibles de la planche
de bord.
Accès à l'outillage
Pour intervenir sur un fusible, il est impératif :
F d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur)
; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
CITROËN ou par un atelier qualifié.
F

D

éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D

égagez complètement le couvercle et
retournez-le.
F

R

etirez la pince au dos du couvercle.
8
En cas de panne

206
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
