127

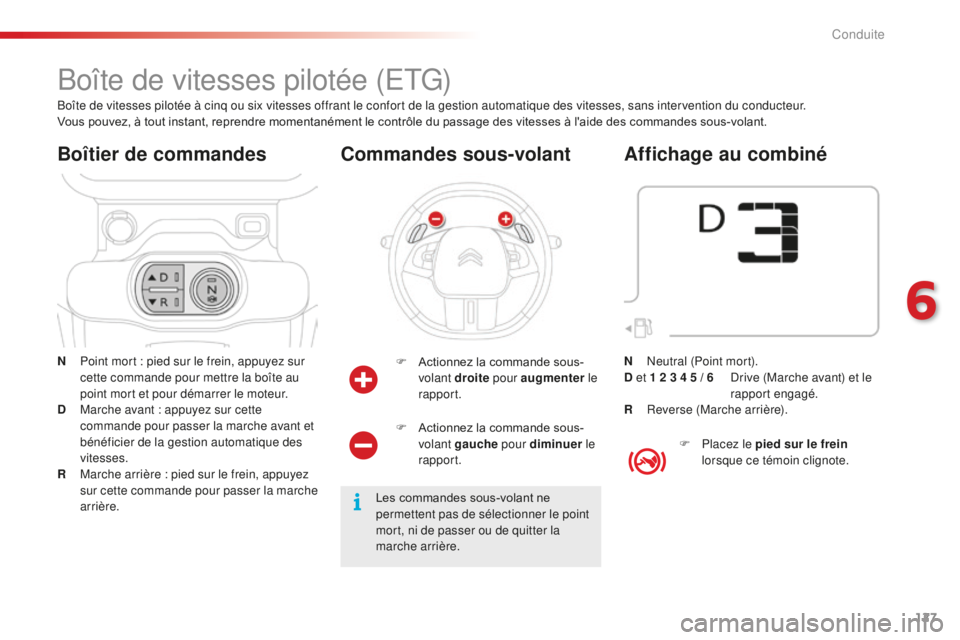

Boîte de vitesses pilotée (ETG)
N Point mort : pied sur le frein, appuyez sur cette commande pour mettre la boîte au
point mort et pour démarrer le moteur.
D

M
arche avant : appuyez sur cette
commande pour passer la marche avant et
bénéficier de la gestion automatique des
vitesses.
R

M
arche arrière : pied sur le frein, appuyez
sur cette commande pour passer la marche
arrière.
Boîtier de commandes
F Actionnez la commande sous- volant droite pour augmenter le
rapport.
Commandes sous-volant
Les commandes sous-volant ne
permettent pas de sélectionner le point
mort, ni de passer ou de quitter la
marche arrière.
Boîte de vitesses pilotée à cinq ou six vitesses offrant le confort de la gestion automatique des vitesses, sans intervention du conducteur.
Vous pouvez, à tout instant, reprendre momentanément le contrôle du passage des vitesses à l'aide des commandes sous-volant.
F
A
ctionnez la commande sous-
volant gauche pour diminuer le
rapport.
Affichage au combiné
F Placez le pied sur le frein lorsque ce témoin clignote.
N

N

eutral (Point mort).
D et 1 2 3 4 5 / 6
D
rive (Marche avant) et le
rapport engagé.
R

R

everse (Marche arrière).
6
Conduite

128
N clignote au combiné, accompagné
d'un signal sonore et d'un message, si
la commande N n'est pas activée au
démarrage.
Appuyez sur la commande N pour
sélectionner le point mort.

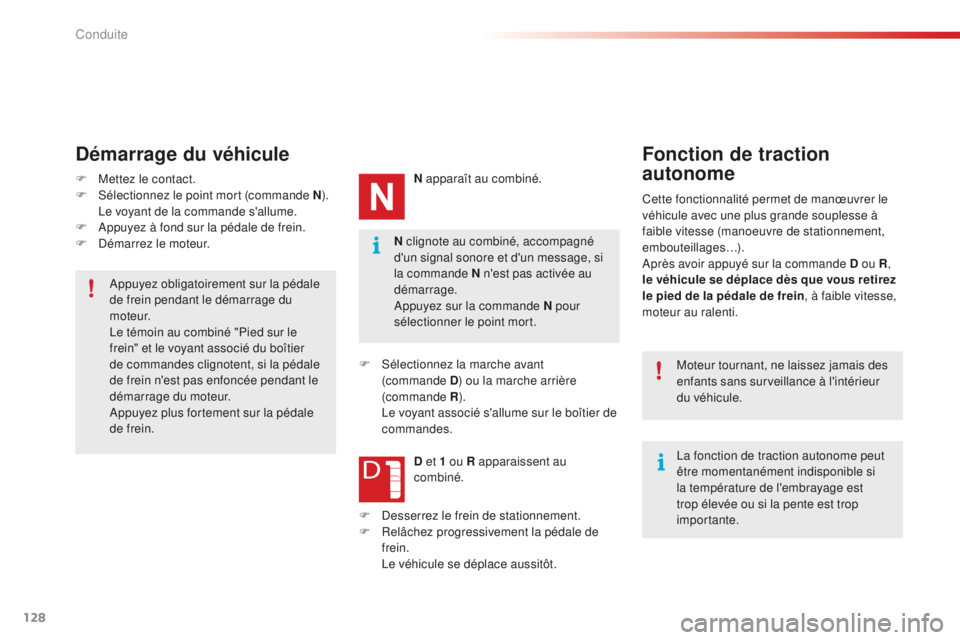

Démarrage du véhicule
F Mettez le contact.
F S électionnez le point mort (commande N ).
L

e voyant de la commande s'allume.
F

A
ppuyez à fond sur la pédale de frein.
F

D
émarrez le moteur. N apparaît au combiné.
F
S
électionnez la marche avant
(commande


D) ou la marche arrière
(commande R ).
L

e voyant associé s'allume sur le boîtier de
commandes.
D et 1 ou R apparaissent au
combiné.
Fonction de traction
autonome
Cette fonctionnalité permet de manœuvrer le
véhicule avec une plus grande souplesse à
faible vitesse (manoeuvre de stationnement,
embouteillages…).
Après avoir appuyé sur la commande D ou R ,
le véhicule se déplace dès que vous retirez
le pied de la pédale de frein, à faible vitesse,
moteur au ralenti.
La fonction de traction autonome peut
être momentanément indisponible si
la température de l'embrayage est
trop élevée ou si la pente est trop
importante. Moteur tournant, ne laissez jamais des
enfants sans surveillance à l'intérieur
du véhicule.
Appuyez obligatoirement sur la pédale
de frein pendant le démarrage du
moteur.
Le témoin au combiné "Pied sur le
frein" et le voyant associé du boîtier
de commandes clignotent, si la pédale
de frein n'est pas enfoncée pendant le
démarrage du moteur.
Appuyez plus fortement sur la pédale
de frein.
F

D

esserrez le frein de stationnement.
F

R

elâchez progressivement la pédale de
frein.
L

e véhicule se déplace aussitôt.
Conduite

129
Véhicule roulant, ne sélectionnez
jamais le point mort N.

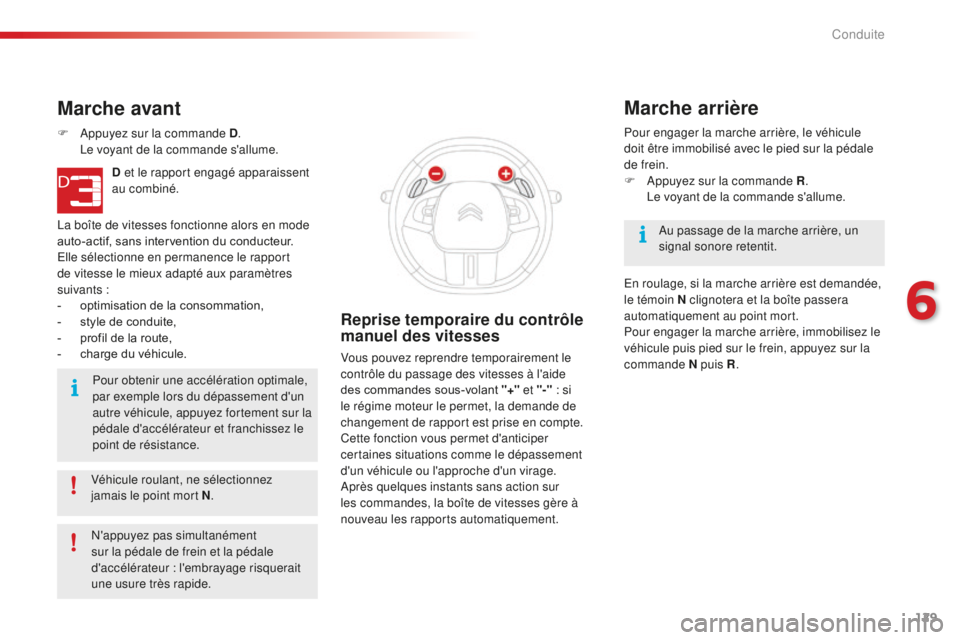

Marche avant
F Appuyez sur la commande D . L
e voyant de la commande s'allume.
D et le rapport engagé apparaissent
au combiné.
La boîte de vitesses fonctionne alors en mode
auto-actif, sans intervention du conducteur.
Elle sélectionne en permanence le rapport
de vitesse le mieux adapté aux paramètres
suivants :
-

o
ptimisation de la consommation,
-

s
tyle de conduite,
-

p
rofil de la route,
-

c
harge du véhicule.Pour obtenir une accélération optimale,
par exemple lors du dépassement d'un
autre véhicule, appuyez fortement sur la
pédale d'accélérateur et franchissez le
point de résistance.
Reprise temporaire du contrôle
manuel des vitesses
Vous pouvez reprendre temporairement le
contrôle du passage des vitesses à l'aide
des commandes sous-volant "+" et "-" : si
le régime moteur le permet, la demande de
changement de rapport est prise en compte.
Cette fonction vous permet d'anticiper
certaines situations comme le dépassement
d'un véhicule ou l'approche d'un virage.
Après quelques instants sans action sur
les commandes, la boîte de vitesses gère à
nouveau les rapports automatiquement. Pour engager la marche arrière, le véhicule
doit être immobilisé avec le pied sur la pédale
de frein.
F

A
ppuyez sur la commande R
.
L
e voyant de la commande s'allume.
Marche arrière
Au passage de la marche arrière, un
signal sonore retentit.
En roulage, si la marche arrière est demandée,
le témoin N clignotera et la boîte passera
automatiquement au point mort.
Pour engager la marche arrière, immobilisez le
véhicule puis pied sur le frein, appuyez sur la
commande N puis R .
N'appuyez pas simultanément
sur la pédale de frein et la pédale
d'accélérateur : l'embrayage risquerait
une usure très rapide.
6
Conduite

130
Avant de couper le moteur, vous pouvez :
- a ppuyez sur la commande N pour être au
point mort,


ou
-

l
aisser le rapport engagé ; dans ce cas, le
véhicule ne pourra pas être déplacé.

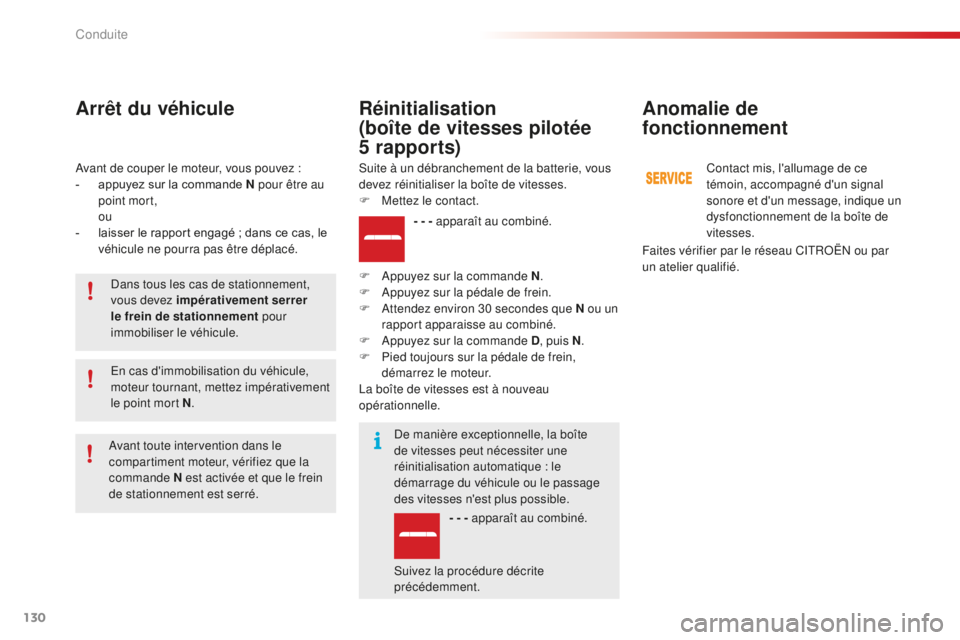

Arrêt du véhicule
Dans tous les cas de stationnement,
vous devez impérativement serrer
le frein de stationnement pour
immobiliser le véhicule.
En cas d'immobilisation du véhicule,
moteur tournant, mettez impérativement
le point mort N .
Anomalie de
fonctionnement
- - - apparaît au combiné.
F

A

ppuyez sur la commande N .
F

A

ppuyez sur la pédale de frein.
F

A

ttendez environ 30 secondes que N ou un
rapport apparaisse au combiné.
F

A

ppuyez sur la commande D , puis N.
F

P

ied toujours sur la pédale de frein,
démarrez le moteur.
La boîte de vitesses est à nouveau
opérationnelle.
Réinitialisation
(boîte de vitesses pilotée
5


rapports)
Suite à un débranchement de la batterie, vous
devez réinitialiser la boîte de vitesses.
F

Me
ttez le contact.
De manière exceptionnelle, la boîte
de vitesses peut nécessiter une
réinitialisation automatique : le
démarrage du véhicule ou le passage
des vitesses n'est plus possible. - - - apparaît au combiné.
Suivez la procédure décrite
précédemment.
Avant toute intervention dans le
compartiment moteur, vérifiez que la
commande N est activée et que le frein
de stationnement est serré. Contact mis, l'allumage de ce
témoin, accompagné d'un signal
sonore et d'un message, indique un
dysfonctionnement de la boîte de
vitesses.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Conduite

131

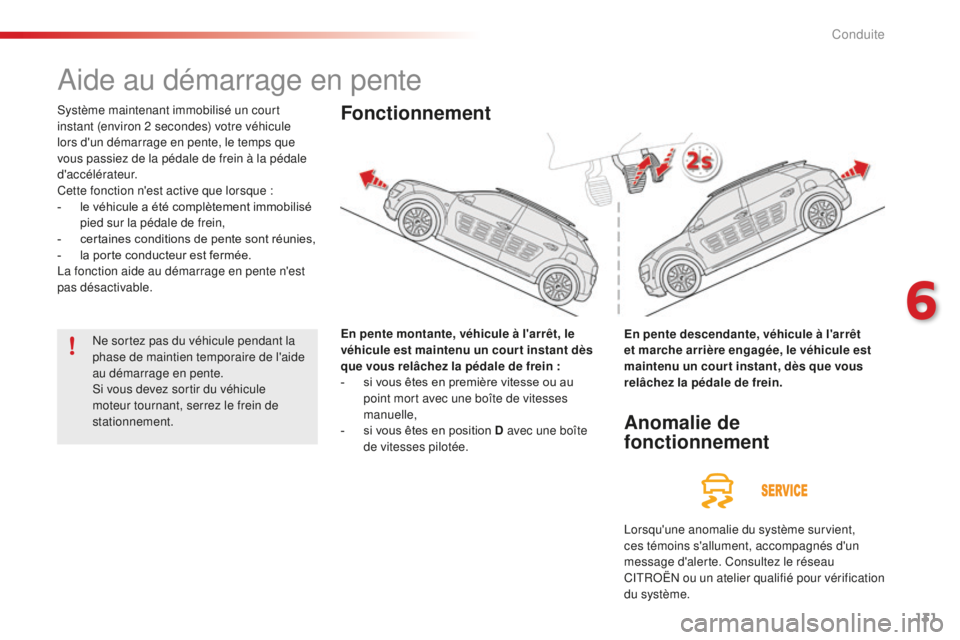

Aide au démarrage en pente
Système maintenant immobilisé un court
instant (environ 2 secondes) votre véhicule
lors d'un démarrage en pente, le temps que
vous passiez de la pédale de frein à la pédale
d'accélérateur.
Cette fonction n'est active que lorsque
:
-

l
e véhicule a été complètement immobilisé
pied sur la pédale de frein,
-

c
ertaines conditions de pente sont réunies,
-

l
a porte conducteur est fermée.
La fonction aide au démarrage en pente n'est
pas désactivable.
En pente montante, véhicule à l'arrêt, le
véhicule est maintenu un cour t instant dès
que vous relâchez la pédale de frein
:
-

s
i vous êtes en première vitesse ou au
point mort avec une boîte de vitesses
manuelle,
-

s
i vous êtes en position D avec une boîte
de vitesses pilotée.Fonctionnement
En pente descendante, véhicule à l'arrêt
et marche arrière engagée, le véhicule est
maintenu un cour t instant, dès que vous
relâchez la pédale de frein.
Anomalie de
fonctionnement
Lorsqu'une anomalie du système survient,
ces témoins s'allument, accompagnés d'un
message d'alerte. Consultez le réseau
CITROËN ou un atelier qualifié pour vérification
du système.
Ne sortez pas du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si vous devez sortir du véhicule
moteur tournant, serrez le frein de
stationnement.
6
Conduite

132
Stop & Start
Fonctionnement
Passage en mode STOP du
moteur
Le témoin "ECO" s'allume au
combiné et le moteur se met
automatiquement en veille :
-

a

vec une boîte de vitesses manuelle ,
à l'arrêt, lorsque vous vous mettez au
point mort et que vous relâchez la pédale
d'embrayage,
-

a

vec une boîte de vitesses pilotée , à
l'arrêt ou à une vitesse inférieure à 8
km/h
(selon version), lorsque vous vous mettez
au point mort (commande sur N ) ou lorsque
vous enfoncez la pédale de frein. N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact. Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le Stop & Start ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée, ...
Le Stop & Start met le moteur momentanément
en veille - mode STOP - lors des phases
d'arrêts de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode
START - dès que vous souhaitez repartir.
Le redémarrage s'effectue de manière
instantanée, rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop
& Start permet de réduire la consommation de
carburant, les émissions de gaz polluant et le
niveau sonore à l'arrêt.
Compteur de temps du Stop &
Start
Un compteur de temps cumule les
durées de mise en mode STOP au
cours du trajet.
Il s'affiche dans l'ordinateur de bord (accessible
par le menu " Aide à la conduite" de la tablette
tactile).
Il se remet à zéro à chaque mise du contact.
Le Stop & Start requiert une
batterie 12

V de technologie et de
caractéristiques spécifiques. Toute
intervention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifié. Pour plus d'informations sur
la batterie 12 V, reportez-vous à la
rubrique correspondante.
Conduite

133
Passage en mode START du
moteur
Le témoin "ECO" s'éteint et le moteur
redémarre automatiquement :
-

a

vec une boîte de vitesses manuelle ,
lorsque vous enfoncez complètement la
pédale d'embrayage.
-

a

vec une boîte de vitesses pilotée :
●

c

ommande sur D , lorsque vous relâchez
la pédale de frein,
●

c

ommande sur N et pédale de frein
relâchée, lorsque vous appuyez sur la
commande D ,
●

l

orsque vous engagez la marche arrière. Le mode START se déclenche
automatiquement lorsque :
-

v
ous ouvrez la porte conducteur,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 11 km/h
(avec une boîte de vitesses pilotée),
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Cas particuliers : déclenchement
automatique du mode START
Dans ce cas, le témoin "ECO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
Cas particuliers : mode STOP
indisponible
Le mode STOP ne s'active pas principalement
lorsque :
-

l
e véhicule est en forte pente (montante ou
descendante),
-

l
a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10 km/h, depuis le dernier démarrage du
moteur par le conducteur,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est actif,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Dans ce cas, le témoin "ECO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
6
Conduite

134
Le dysfonctionnement du système
est signalé dans le menu "Aide à
la conduite " (page primaire) de la
tablette tactile.
Anomalie de
fonctionnement
En cas d'anomalie, le pictogramme
de la touche passe en mode d'alerte
et le voyant clignote quelques
instants puis reste allumé fixe.
Si vous appuyez sur cette touche pour réactiver
le système, le voyant clignote à nouveau
quelques instants et redevient allumé fixe.
Dans certains cas, tels que le maintien du
confort thermique dans l'habitacle, il peut être
utile de neutraliser le Stop & Start.
La demande de neutralisation peut être
effectuée à tout moment, dès la mise du
contact.
Si la neutralisation a été effectuée en mode
STOP, le moteur redémarre immédiatement.
Le Stop & Start se réactive automatiquement à
chaque nouveau démarrage du moteur.
Neutralisation / Réactivation
manuelle
La neutralisation et la réactivation manuelle
du Stop & Start sont paramétrables dans la
tablette tactile.
F

Sél
ectionnez "
Stop & Star t "
dans le menu " Aide à la
conduite ".
Dans le cas d'une neutralisation, le voyant de
cette touche s'allume fixe.
Dans le cas d'une réactivation manuelle, le
voyant de cette touche s'éteint. Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.
Selon version, un message d'alerte
peut également s'afficher pour vous
demander de vous mettre au point
mort (commande N ) et d'appuyer sur la
pédale de frein.
Vous devez couper le contact, puis
redémarrer le moteur.
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T. Ouverture du capot moteur
Conduite sur chaussée inondée
Avant de vous engager dans une zone
inondée, il est fortement recommandé
de neutraliser le Stop & Start.
Pour plus d'informations sur les
conseils de conduite, notamment sur
chaussée inondée, reportez-vous à la
rubrique correspondante.
Conduite
