Fusibles dans la planche de bord
Les 2 boîtes à fusibles sont placées dans la
partie inférieure de la planche de bord, sous le
volant.Fusible
N° Intensité
(A) Fonctions
F01 10Pédale de frein (contacteur 2), Stop & Start.
F02 5Réglage en hauteur des projecteurs, chauffage additionnel
(Diesel), aide au stationnement, prise diagnostique,
rétroviseurs extérieurs (réglage électrique), Grip control.
F03 10Pompe additif Diesel, direction assistée électrique, pédale
d'embrayage (contacteur).
F04 5Capteur de pluie et de luminosité.
F06 10Pédale de frein (contacteur 1), prise diagnostique.
F08 5Haut de colonne avec commandes au volant.
F10 5Appel d'urgence / appel d'assistance.
F12 5Stop & Start, ABS, ESC.
F13 5Aide au stationnement, caméra de recul.
F14 10Boîte de vitesses pilotée, barrette de commandes (sous la
tablette tactile), air conditionné, tablette tactile.
F16 15Prise 12 Volts.
F18 20Radio.
Accès aux fusibles
F Déclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
Boîte à fusibles gauche
8
En cas de panne

208

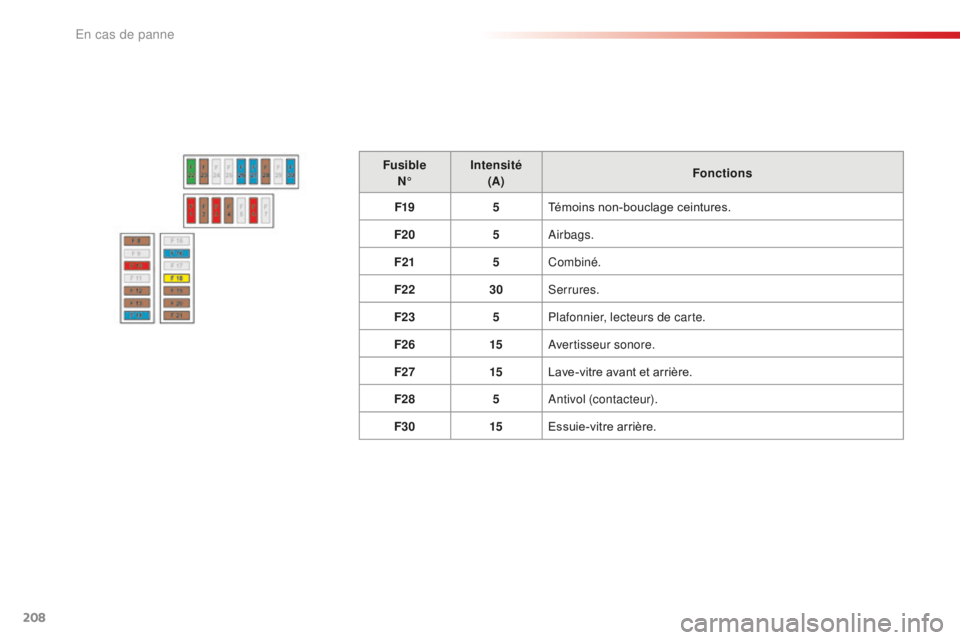

FusibleN° Intensité
(A) Fonctions
F19 5Témoins non-bouclage ceintures.
F20 5Airbags.
F21 5Combiné.
F22 30Serrures.
F23 5Plafonnier, lecteurs de carte.
F26 15Avertisseur sonore.
F27 15Lave-vitre avant et arrière.
F28 5Antivol (contacteur).
F30 15Essuie-vitre arrière.
En cas de panne

209

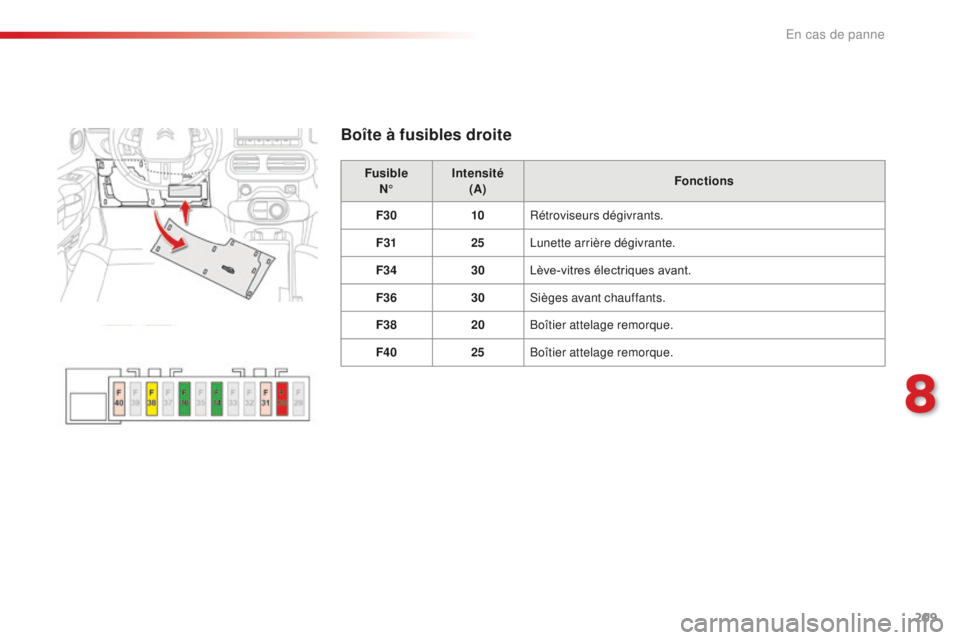

Boîte à fusibles droite
FusibleN° Intensité
(A) Fonctions
F30 10Rétroviseurs dégivrants.
F31 25Lunette arrière dégivrante.
F34 30Lève-vitres électriques avant.
F36 30Sièges avant chauffants.
F38 20Boîtier attelage remorque.
F40 25Boîtier attelage remorque.
8
En cas de panne

210
Fusibles dans le compartiment moteur
Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible
N° Intensité
(A) Fonctions
F1 40Air conditionné.
F2 30 / 40Stop & Start.
F3 30Boîtier fusibles habitacle.
F4 70Boîtier fusibles habitacle.
F5 70Boîtier de servitude intelligent (BSI).
F6 60Groupe moto-ventilateur.
F7 80Boîtier de servitude intelligent (BSI).
F8 15Contrôle moteur, pompe à essence.
F9 15Contrôle moteur.
F10 15Contrôle moteur.
F11 20Contrôle moteur.
F12 5Groupe moto-ventilateur.
F13 5Boîtier de servitude intelligent (BSI).
F14 5Boîtier charge batterie (moteur non Stop & Start).
F15 5Stop & Start.
F17 5Boîtier de servitude intelligent (BSI).
F18 10Feu de route droit.
La boîte à fusibles est placée dans le
compartiment moteur, près de la batterie.
En cas de panne

211

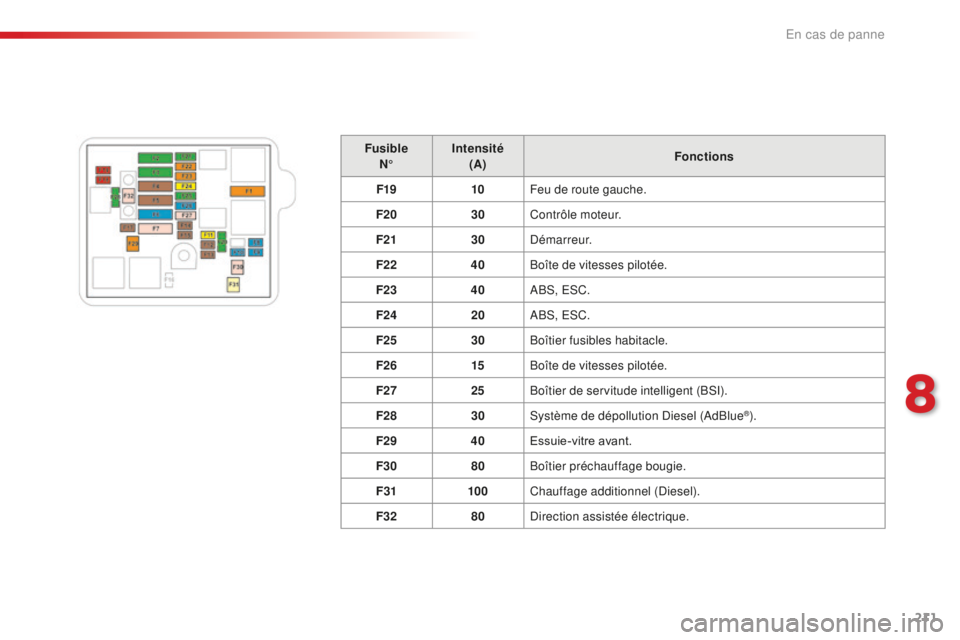

FusibleN° Intensité
(A) Fonctions
F19 10Feu de route gauche.
F20 30Contrôle moteur.
F21 30Démarreur.
F22 40Boîte de vitesses pilotée.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Boîtier fusibles habitacle.
F26 15Boîte de vitesses pilotée.
F27 25Boîtier de servitude intelligent (BSI).
F28 30Système de dépollution Diesel (AdBlue
®).
F29 40Essuie-vitre avant.
F30 80Boîtier préchauffage bougie.
F31 100Chauffage additionnel (Diesel).
F32 80Direction assistée électrique.
8
En cas de panne

212
Batterie 12 V
La batterie est située sous le capot moteur.
Pour y accéder :
F
o
uvrez le capot avec la manette intérieure,
puis extérieure,
F

f
ixez la béquille de capot,
F

s
oulevez le cache plastique de la borne (+).
Accès à la batterie
Mode opératoire pour démarrer le moteur à partir d'une autre batterie ou pour recharger votre batterie déchargée.
Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
Lavez-vous les mains en fin d'opération.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
CITROËN ou dans un atelier qualifié.
Généralités
Batteries de démarrage au plomb
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial. Avec une boîte de vitesse pilotée, ne
cherchez jamais à démarrer le moteur
en poussant le véhicule.La borne (-) de la batterie n'est pas accessible.
Un point de masse déporté est implanté sur la
structure de l'aile avant droite.
En cas de panne

213
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie.
Démarrer à partir d'une autre batterie
F Soulevez le cache plastique de la borne (+), si votre véhicule en est équipé.
F

C
onnectez le câble rouge à la borne (+)
de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r.
F

C
onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B ou du booster (ou au point de
masse du véhicule dépanneur).
F

C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne. F

D
émarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes.
F
A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d’effectuer une nouvelle tentative.
Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24 V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12

V
et une capacité au minimum égale à
celle de la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules
(autoradio, essuie-vitres, feux, ...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie, ...).
Ne débranchez pas la borne (+) quand
le moteur tourne. F

A
ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l’ordre inverse.
F
R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
F L aissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30 minutes afin
de permettre à la batterie d'atteindre un
niveau de charge suffisant.
Certaines fonctionnalités, dont le Stop
& Start, ne sont pas disponibles tant
que la batterie n'a pas atteint un niveau
de charge suffisant.
8
En cas de panne

214
Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie :
-
s
i vous effectuez essentiellement de courts
trajets,
-

e
n prévision d'une immobilisation
prolongée de plusieurs semaines.
Consultez le réseau CITROËN ou un atelier
qualifié. Il n'est pas nécessaire de débrancher
la batterie.
N'essayez jamais de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, faites-la contrôler
par le réseau CITROËN ou par un
atelier qualifié qui vérifiera que les
composants internes n'ont pas été
endommagés et que le conteneur ne
s'est pas fissuré, ce qui impliquerait
un risque de fuite d'acide toxique et
corrosif.
Si vous envisagez de recharger vous-
même la batterie de votre véhicule,
utilisez uniquement un chargeur
compatible avec les batteries au plomb,
d'une tension nominale de 12 V.
En présence de cette étiquette, il est
impératif d'utiliser uniquement un
chargeur 12 V, au risque de provoquer
la dégradation irréversible des
équipements électriques liés au Stop
& Start. Respectez les instructions d'utilisation
fournies par le fabricant du chargeur.
N'inversez jamais les polarités.
F

C
oupez le contact.
F

E
teignez tous les consommateurs
électriques (autoradio, feux, essuie-
vitres,


...).
F

E
teignez le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter
toute étincelle dangereuse.
F

V
érifiez le bon état des câbles du chargeur.
F

C
onnectez les câbles du chargeur B
comme suit :
-

l
e câble rouge positif (+) à la borne (+) de
la batterie A ,
-

l
e câble noir négatif (-) au point de
masse C du véhicule.
F

A l
a fin de l'opération de charge, éteignez
le chargeur B avant de déconnecter les
câbles de la batterie A .
