2018 CITROEN C4CACTUS Notices Demploi (in French)

23
Sous-gonflagefixe, accompagné d'un
signal sonore et d'un
message. La pression est insuffisante dans une
ou plusieurs roues.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Ce contrôle doit être effectué de préférence à froid.
Vous devez réinitialiser le système après chaque
ajustement de la pression d'un ou de plusieurs
pneumatiques et après le changement d'une ou de
plusieurs roues.
Pour plus d'informations sur la détection de sous-
gonflage, reportez-vous à la rubrique correspondante.
+ clignotant puis fixe,
accompagné du
témoin de Service.La fonction présente un
dysfonctionnement : le contrôle de la
pression des pneumatiques n'est plus
assuré. Dès que possible, vérifiez la pression des
pneumatiques.
Faites contrôler le système par le réseau CITROËN
ou par un atelier qualifié.
Pied sur le frein clignotant,
accompagné d'un
signal sonore et d'un
message, et associé
au voyant clignotant
"Pied sur le frein" du
boitier de commandes
de la boite de vitesses
pilotée. La pédale de frein n'est pas enfoncée
lors du démarrage du moteur, avec la
boite de vitesses pilotée.
Avec la boîte de vitesses pilotée, appuyez sur la
pédale de frein pour démarrer le moteur.
Si vous souhaitez desserrer le frein de stationnement
sans appuyer sur la pédale de frein, ce témoin restera
allumé.
clignotant. Avec la boîte de vitesses pilotée,
si vous maintenez trop longtemps
le véhicule en pente à l’aide
de l’accélérateur, l’embrayage
surchauffe. Utilisez la pédale de frein et /ou le frein de
stationnement.
Témoin
EtatCause Actions / Observations
1
Instruments de bord

24

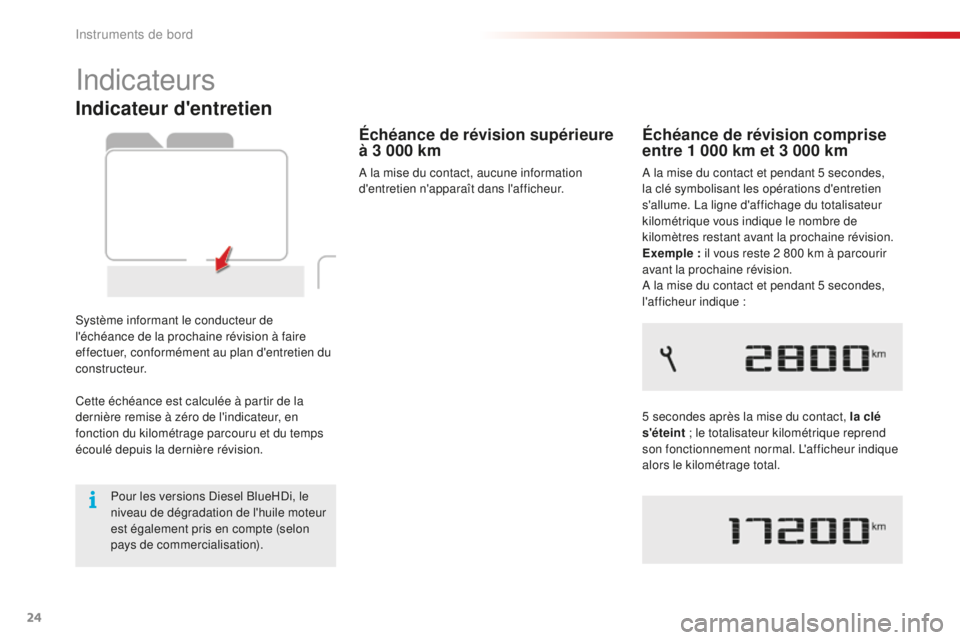

Indicateur d'entretien
Système informant le conducteur de
l'échéance de la prochaine révision à faire
effectuer, conformément au plan d'entretien du
constructeur.
Échéance de révision supérieure
à 3 000 km
A la mise du contact, aucune information
d'entretien n'apparaît dans l'afficheur.
Échéance de révision comprise
entre 1 000 km et 3 000 km
A la mise du contact et pendant 5 secondes,
la clé symbolisant les opérations d'entretien
s'allume. La ligne d'affichage du totalisateur
kilométrique vous indique le nombre de
kilomètres restant avant la prochaine révision.
Exemple : il vous reste 2 800 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
5 secondes après la mise du contact, la clé
s'éteint ; le totalisateur kilométrique reprend
son fonctionnement normal. L'afficheur indique
alors le kilométrage total.
Indicateurs
Cette échéance est calculée à partir de la
dernière remise à zéro de l'indicateur, en
fonction du kilométrage parcouru et du temps
écoulé depuis la dernière révision.
Pour les versions Diesel BlueHDi, le
niveau de dégradation de l'huile moteur
est également pris en compte (selon
pays de commercialisation).
Instruments de bord

25
Échéance de révision dépassée
A chaque mise du contact et pendant
5 secondes, la clé clignote pour vous signaler
que la révision est à effectuer très rapidement.
Exemple : vous avez dépassé l'échéance de
révision de 300 km.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
Pour les versions Diesel BlueHDi, cette
alerte s'accompagne également de
l'allumage fixe du témoin de Service,
dès la mise du contact.
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée
.Le kilométrage restant à parcourir peut
être pondéré par le facteur temps, en
fonction des habitudes de roulage du
c o n d u c t e u r.
La clé peut donc également s'allumer,
dans le cas où vous avez dépassé
la durée écoulée depuis la dernière
révision, indiquée dans le plan
d'entretien du constructeur.
Échéance de révision inférieure à
1 000 km
Exemple : il vous reste 900 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée
pour vous signaler qu'une révision est à
effectuer prochainement.
Pour les versions Diesel BlueHDi, la clé
peut également s'allumer de manière
anticipée, en fonction du niveau de
dégradation de l'huile moteur (selon
pays de commercialisation).
La dégradation de l'huile moteur
dépend des conditions de conduite du
véhicule.
1
Instruments de bord

26
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule :
F
c
oupez le contact,
F

a
ppuyez sur le bouton situé à l'extrémité de
la commande d'éclairage et maintenez-le
enfoncé,
F

m
ettez le contact ; l'afficheur kilométrique
commence un compte à rebours,
F

l
orsque l'afficheur indique "=0" , relâchez le
bouton ; la clé disparaît.
Après cette opération, si vous voulez
débrancher la batterie, verrouillez le
véhicule et attendez au moins cinq
minutes, pour que la remise à zéro soit
prise en compte.
Rappel de l'information
d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien dans la tablette tactile.
F

Sél
ectionnez le menu " Aide à la
conduite ".
F

D
ans la page secondaire,
appuyez sur " Diagnostic".
L'information d'entretien s'affiche à l'écran.
Instruments de bord

27
Indicateur de niveau d'huile
moteur*
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques secondes au
combiné, à la mise du contact, après
l'information d'entretien.Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus
de 30 minutes.
Niveau d'huile correct
Manque d'huile
Il est indiqué par l'affichage du message
"Niveau d'huile incorrect" au combiné,
accompagné de l'allumage du témoin de
service et d'un signal sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Dysfonctionnement de la jauge
Il est signalé par l'affichage du message
"Mesure niveau d'huile invalide" au combiné.
Consultez le réseau CITROËN ou un atelier
qualifié.
Pour plus d'informations sur la
vérification des niveaux, reportez-vous
à la rubrique correspondante.
* Suivant version. En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est plus
surveillé.
Tant que le système est défaillant, vous devez
contrôler le niveau d'huile moteur à l'aide de la
jauge manuelle située dans le compartiment
moteur.
Pour plus d'informations sur la vérification
des niveaux, reportez-vous à la rubrique
correspondante.
1
Instruments de bord

28
Tablette tactile 7 pouces
La tablette tactile permet l'accès :
- a ux commandes du système de chauffage/
air conditionné,
-

à l
'ordinateur de bord et au paramétrage de
certaines fonctions du véhicule,
-

a
ux commandes des équipements audio et
du téléphone,
-

à l
'aide interactive, aux paramètres
de réglage des sons et de l'intensité
lumineuse du poste de conduite,
et suivant équipement :
-

à l
'affichage des messages d'alerte et de
l'aide au stationnement,
-

a
ux commandes du système de navigation
et aux services connectés.
Pour des raisons de sécurité le
conducteur doit impérativement
réaliser les opérations nécessitant
une attention soutenue, véhicule à
l'arrêt.
Certaines fonctions ne sont pas
accessibles en roulant.Fonctionnement général
Recommandations
Il est nécessaire d'effectuer un appui marqué,
notamment pour les gestes dit "glissés"
(balayage de listes, déplacement de la carte...).
Un simple effleurement n'est pas suffisant.
La tablette ne prend pas en compte les appuis
avec plusieurs doigts.
Cette technologie permet une utilisation par
toutes les températures et avec des gants.
Ne pas utiliser d'objets pointus sur la tablette
tactile.
Ne pas toucher la tablette tactile avec les
mains mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de la tablette tactile. Utilisez cette touche pour accéder à
la page secondaire.
Utilisez cette touche pour revenir à la
page primaire.
Utilisez cette touche pour accéder à
des informations complémentaires et
aux réglages de certaines fonctions.
Utilisez cette touche pour valider et
enregistrer les modifications.
Utilisez cette touche pour quitter.
Principes
Utilisez les touches disposées de chaque côté
de la tablette tactile pour accéder aux menus,
puis appuyez sur les boutons matérialisés sur
la tablette tactile.
Chaque menu s’affiche sur une page ou deux
pages (page primaire et page secondaire).
Au bout de quelques instants sans
action sur la page secondaire, la page
primaire s'affiche automatiquement.
En cas de très forte chaleur, le système
peut se mettre en veille (extinction
complète de l'image et du son) pendant
une durée minimale de 5 minutes.
État des voyants
Certaines touches comportent un voyant
indiquant l'état de la fonction correspondante.
Voyant vert : vous avez activé la fonction
correspondante.
Voyant orange : vous avez neutralisé la
fonction correspondante.
Instruments de bord

29
Navigation
(Selon équipement)
Paramétrer le guidage et choisir sa
destination.
Téléphone
Connecter un téléphone en
Bluetooth®.
Menus de la tablette tactile
Pour le menu Climatisation, reportez-
vous aux rubriques correspondantes
(chauffage ou air conditionné manuel
ou air conditionné automatique). Pour les menus Média
, Navigation,
Services connectés et Téléphone,
reportez-vous à la rubrique "Audio et
télématique".
Aide à la conduite
Accéder à l'ordinateur de bord.
Activer, désactiver, paramétrer
certaines fonctions du véhicule.
Configuration
Paramétrer le son (balance,
ambiance, ...), les univers
graphiques, l'intensité lumineuse
du poste de conduite, l'affichage
(langue, unités, date, heure, ...) et
accéder à une aide interactive sur les
principaux équipements et témoins
lumineux du véhicule.
Services connectés
(Selon équipement)
(CITROËN MULTICITY CONNECT).
Se connecter à un portail
d'applications pour faciliter,
sécuriser et personnaliser ses
déplacements par l'intermédiaire
d'une clé de connexion disponible
sur abonnement auprès du réseau
CITROËN.Média
Sélectionner une source sonore,
une station de radio, afficher des
photographies.
Climatisation
Gérer les différents réglages de
température et de débit d'air.
1
Instruments de bord

30
État des fonctions paramétrables
Alerte de dysfonctionnement
En cas de dysfonctionnement d'une fonction
paramétrable, le voyant de la touche
d'activation/désactivation clignote quelques
instants.
Un pictogramme d'alerte s'affiche à droite du
pictogramme de la touche, puis, dans le cas
des fonctions activées par défaut, le voyant
orange s'allume de manière permanente.
A chaque nouvel appui sur la touche, le voyant
clignotera quelques instants.
Exemple :
●
F
onction non activée.
●

A
lerte de dysfonctionnement. puis
Menu "Aide à la conduite"
Certaines fonctions comportent une touche
dédiée, à laquelle est associé un voyant.
L'allumage de ce voyant indique si la fonction
est activée ou désactivée par rapport au
paramétrage par défaut (réglages usine).
Voyant vert : vous avez activé la fonction
correspondante.
Voyant orange : vous avez neutralisé la
fonction correspondante.
Instruments de bord
