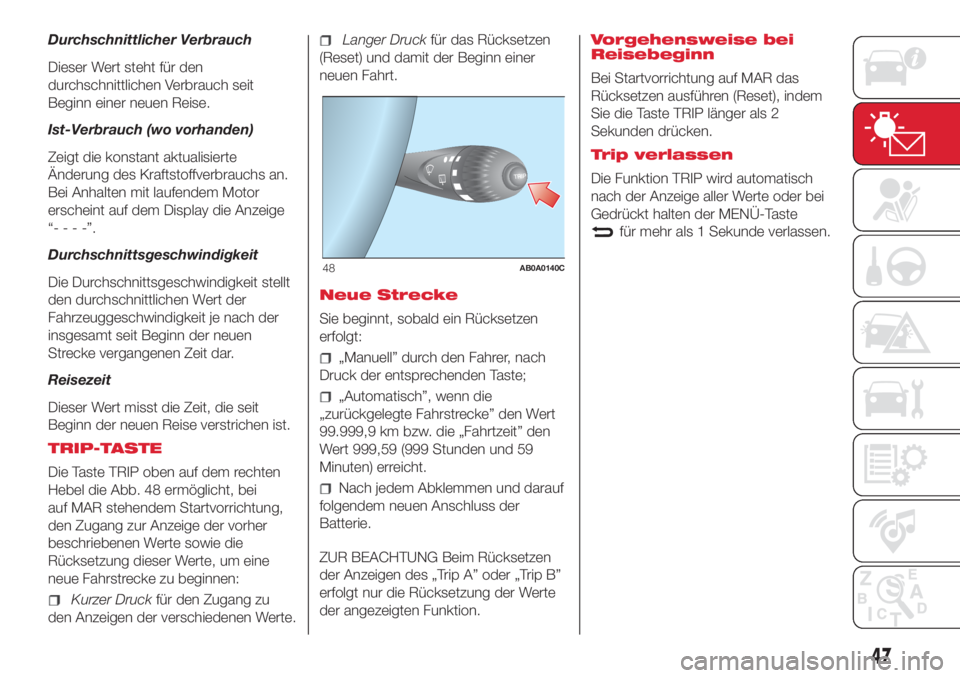

2018 Abarth 500 Betriebsanleitung (in German)

Durchschnittlicher Verbrauch
Dieser Wert steht für den
durchschnittlichen Verbrauch seit
Beginn einer neuen Reise.
Ist-Verbrauch (wo vorhanden)
Zeigt die konstant aktualisierte
Änderung des Kraftstoffverbrauchs an.
Bei Anhalten mit laufendem Motor
erscheint auf dem Display die Anzeige
“- - - -”.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt
den durchschnittlichen Wert der
Fahrzeuggeschwindigkeit je nach der
insgesamt seit Beginn der neuen
Strecke vergangenen Zeit dar.
Reisezeit
Dieser Wert misst die Zeit, die seit
Beginn der neuen Reise verstrichen ist.
TRIP-TASTE
Die Taste TRIP oben auf dem rechten
Hebel die Abb. 48 ermöglicht, bei
auf MAR stehendem Startvorrichtung,
den Zugang zur Anzeige der vorher
beschriebenen Werte sowie die
Rücksetzung dieser Werte, um eine
neue Fahrstrecke zu beginnen:
Kurzer Druckfür den Zugang zu
den Anzeigen der verschiedenen Werte.
Langer Druckfür das Rücksetzen
(Reset) und damit der Beginn einer
neuen Fahrt.
Neue Strecke
Sie beginnt, sobald ein Rücksetzen
erfolgt:
„Manuell” durch den Fahrer, nach
Druck der entsprechenden Taste;
„Automatisch”, wenn die
„zurückgelegte Fahrstrecke” den Wert
99.999,9 km bzw. die „Fahrtzeit” den
Wert 999,59 (999 Stunden und 59
Minuten) erreicht.
Nach jedem Abklemmen und darauf
folgendem neuen Anschluss der
Batterie.
ZUR BEACHTUNG Beim Rücksetzen
der Anzeigen des „Trip A” oder „Trip B”
erfolgt nur die Rücksetzung der Werte
der angezeigten Funktion.Vorgehensweise bei
Reisebeginn
Bei Startvorrichtung auf MAR das
Rücksetzen ausführen (Reset), indem
Sie die Taste TRIP länger als 2
Sekunden drücken.
Trip verlassen
Die Funktion TRIP wird automatisch
nach der Anzeige aller Werte oder bei
Gedrückt halten der MENÜ-Taste
für mehr als 1 Sekunde verlassen.
TRIPTRIP
48AB0A0140C
47

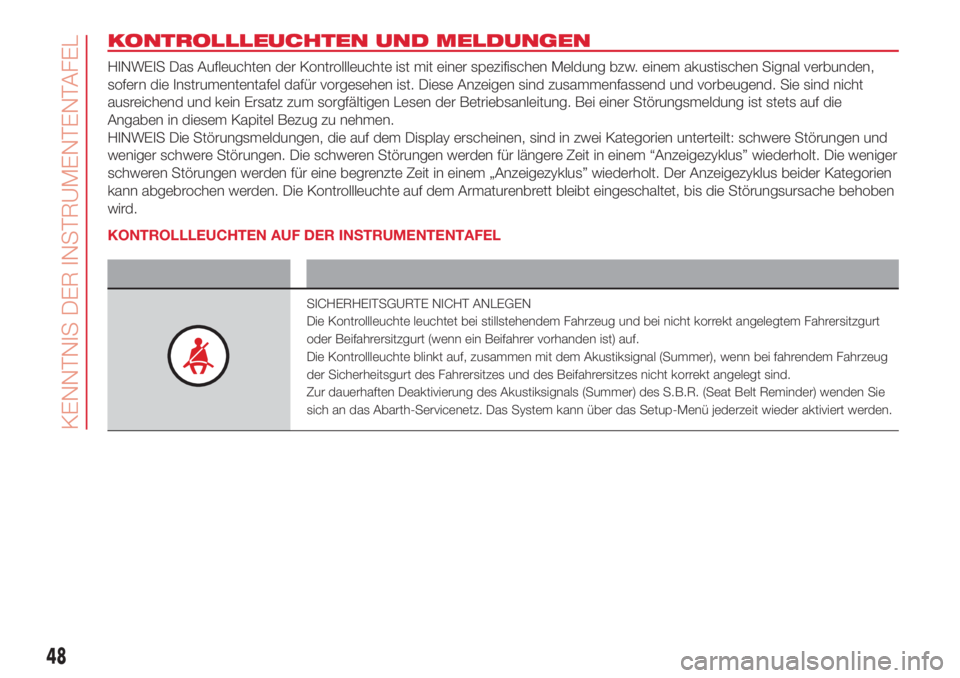

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden,
sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
HINWEIS Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere Störungen und
weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem “Anzeigezyklus” wiederholt. Die weniger
schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der Anzeigezyklus beider Kategorien
kann abgebrochen werden. Die Kontrollleuchte auf dem Armaturenbrett bleibt eingeschaltet, bis die Störungsursache behoben
wird.
KONTROLLLEUCHTEN AUF DER INSTRUMENTENTAFEL
Kontrollleuchte Bedeutung
SICHERHEITSGURTE NICHT ANLEGEN
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug und bei nicht korrekt angelegtem Fahrersitzgurt
oder Beifahrersitzgurt (wenn ein Beifahrer vorhanden ist) auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem Akustiksignal (Summer), wenn bei fahrendem Fahrzeug
der Sicherheitsgurt des Fahrersitzes und des Beifahrersitzes nicht korrekt angelegt sind.
Zur dauerhaften Deaktivierung des Akustiksignals (Summer) des S.B.R. (Seat Belt Reminder) wenden Sie
sich an das Abarth-Servicenetz. Das System kann über das Setup-Menü jederzeit wieder aktiviert werden.
48
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
STÖRUNG EBD
Das gleichzeitige Aufleuchten der Leuchten, bedeutet bei laufendem Motor ein Fehlzustand des EBD-
Systems oder, dass das System nicht verfügbar ist. In diesem Fall kann es bei starken Bremsungen zu
einem vorzeitigen Blockieren der Hinterräder mit Schleudergefahr kommen. Bei einigen Versionen erscheint
eine entsprechende Meldung auf dem Display.
Fahren Sie deshalb äußerst vorsichtig bis zum nächstgelegenen Abarth-Servicenetz weiter, um die Anlage
prüfen zu lassen.
AIRBAG DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn an der Airbaganlage eine Störung vorliegt. Bei einigen
Versionen erscheint eine entsprechende Meldung auf dem Display.
33) 34)
49

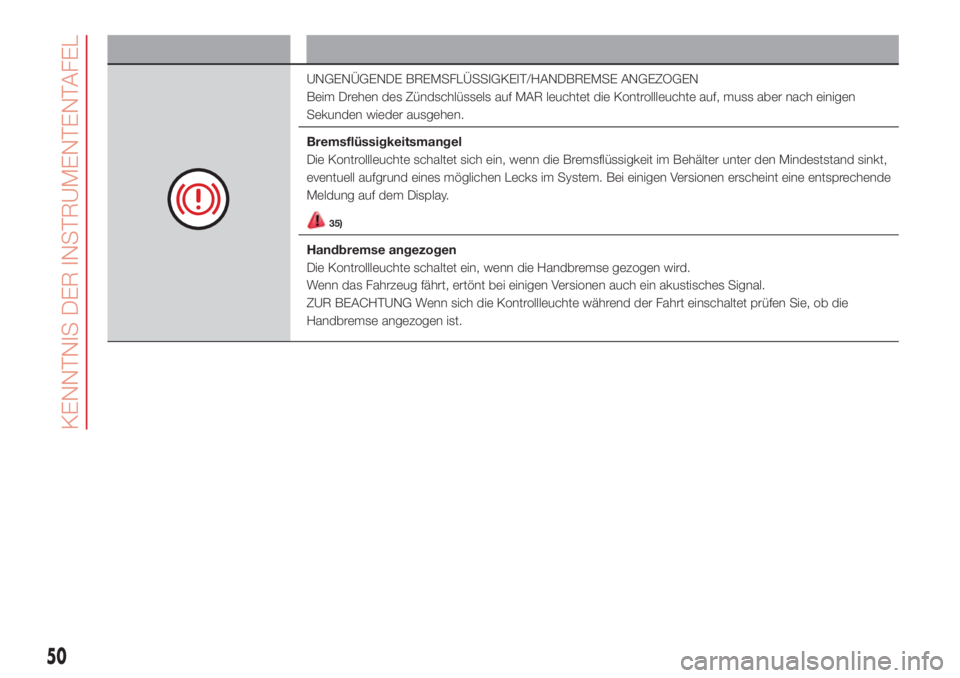

Kontrollleuchte Bedeutung
UNGENÜGENDE BREMSFLÜSSIGKEIT/HANDBREMSE ANGEZOGEN
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter unter den Mindeststand sinkt,
eventuell aufgrund eines möglichen Lecks im System. Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.
35)
Handbremse angezogen
Die Kontrollleuchte schaltet ein, wenn die Handbremse gezogen wird.
Wenn das Fahrzeug fährt, ertönt bei einigen Versionen auch ein akustisches Signal.
ZUR BEACHTUNG Wenn sich die Kontrollleuchte während der Fahrt einschaltet prüfen Sie, ob die
Handbremse angezogen ist.
50
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
STÖRUNG DER ELEKTRISCHEN SERVOLENKUNG "DUALDRIVE"
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bleibt die Kontrollleuchte eingeschaltet, bei einigen Versionen zusammen mit einer entsprechenden
Meldung auf dem Display, steht die elektrische Servolenkung nicht zur Verfügung und die auf das Lenkrad
angewandte Kraft könnte erhöht sein, obwohl die Möglichkeit zum Lenken noch besteht.
Wenden Sie sich bitte in diesem Fall an das Abarth-Kundendienstnetz.
Sollte die Kontrollleuchte während der Fahrt aufleuchten (bei einigen Versionen erscheint eine
entsprechende Meldung auf dem Display), könnte die Servolenkung des Systems untersagen. Obwohl die
Möglichkeit zum Lenken noch besteht, könnte der Kraftaufwand zur Lenkradbewegung steigen: Wenden
Sie sich bitte umgehend an das Abarth-Servicenetz.
HINWEIS Unter Sonderbedingungen könnten von der elektrischen Servolenkung unabhängige Faktoren
das Aufleuchten der Kontrollleuchte auf der Instrumententafel verursachen. Halten Sie in diesem Fall das
Fahrzeug sofort an, wenn es sich in Bewegung befindet, schalten Sie den Motor ca. 20 Sekunden lang aus
und starten Sie das Fahrzeug dann wieder. Sollte die Kontrollleuchte weiterhin aufleuchten, wenden Sie
sich bitte an das Abarth-Servicenetz.
HINWEIS Nach einem Trennen der Batterie muss die Lenkung initialisiert werden, was durch das
Aufleuchten der entsprechenden Kontrollleuchte angezeigt wird. Dazu genügt es, das Lenkrad von einem
Anschlag zum anderen zu drehen, oder einfach etwa 100 Meter geradeaus zu fahren.
Kontrollleuchte Bedeutung
BREMSBELÄGE ABGENUTZT
Die Kontrollleuchte leuchtet (bei einigen Versionen zusammen mit der auf dem Display angezeigten
Meldung) auf, wenn die vorderen Bremsbeläge bzw. die hinteren (wo vorhanden) abgenutzt sind.
Umgehend deren Austausch vornehmen.
51

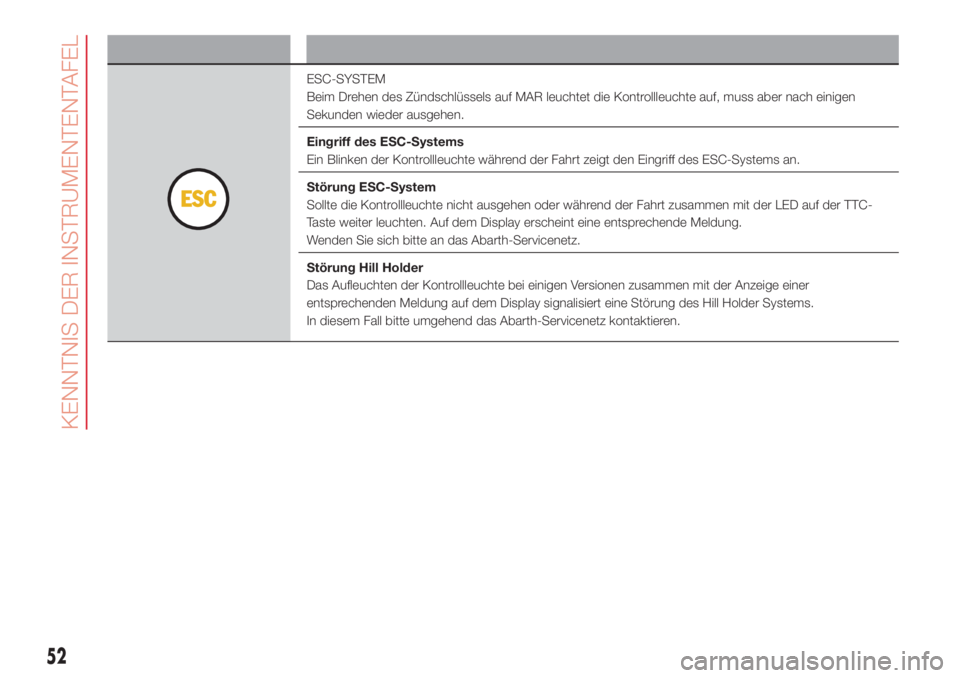

Kontrollleuchte Bedeutung
ESC-SYSTEM
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Eingriff des ESC-Systems
Ein Blinken der Kontrollleuchte während der Fahrt zeigt den Eingriff des ESC-Systems an.
Störung ESC-System
Sollte die Kontrollleuchte nicht ausgehen oder während der Fahrt zusammen mit der LED auf der TTC-
Taste weiter leuchten. Auf dem Display erscheint eine entsprechende Meldung.
Wenden Sie sich bitte an das Abarth-Servicenetz.
Störung Hill Holder
Das Aufleuchten der Kontrollleuchte bei einigen Versionen zusammen mit der Anzeige einer
entsprechenden Meldung auf dem Display signalisiert eine Störung des Hill Holder Systems.
In diesem Fall bitte umgehend das Abarth-Servicenetz kontaktieren.
52
KENNTNIS DER INSTRUMENTENTAFEL

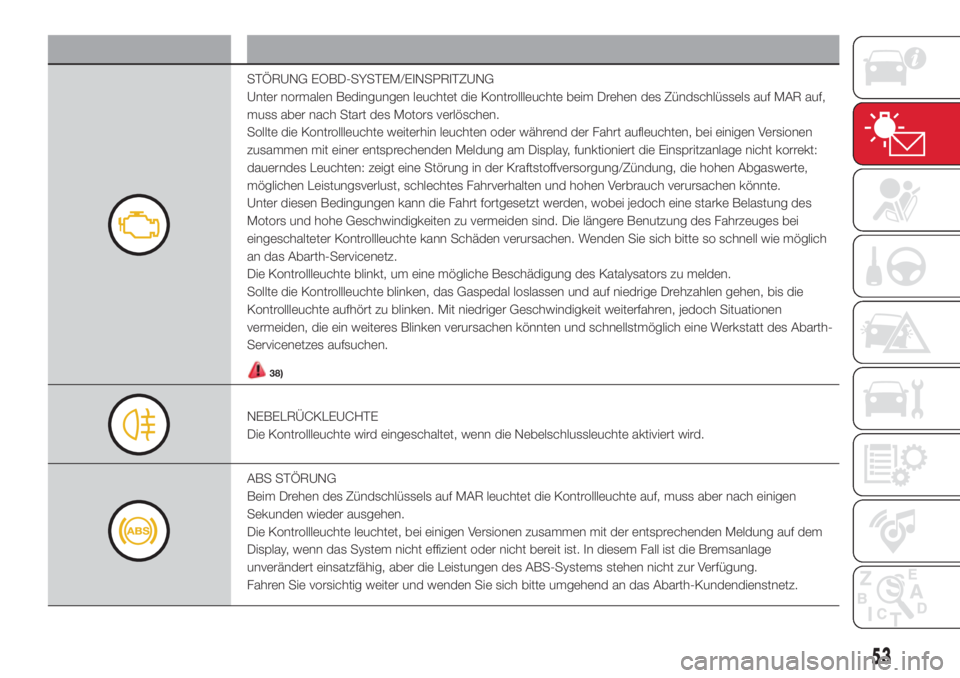

Kontrollleuchte Bedeutung
STÖRUNG EOBD-SYSTEM/EINSPRITZUNG
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim Drehen des Zündschlüssels auf MAR auf,
muss aber nach Start des Motors verlöschen.
Sollte die Kontrollleuchte weiterhin leuchten oder während der Fahrt aufleuchten, bei einigen Versionen
zusammen mit einer entsprechenden Meldung am Display, funktioniert die Einspritzanlage nicht korrekt:
dauerndes Leuchten: zeigt eine Störung in der Kraftstoffversorgung/Zündung, die hohen Abgaswerte,
möglichen Leistungsverlust, schlechtes Fahrverhalten und hohen Verbrauch verursachen könnte.
Unter diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine starke Belastung des
Motors und hohe Geschwindigkeiten zu vermeiden sind. Die längere Benutzung des Fahrzeuges bei
eingeschalteter Kontrollleuchte kann Schäden verursachen. Wenden Sie sich bitte so schnell wie möglich
an das Abarth-Servicenetz.
Die Kontrollleuchte blinkt, um eine mögliche Beschädigung des Katalysators zu melden.
Sollte die Kontrollleuchte blinken, das Gaspedal loslassen und auf niedrige Drehzahlen gehen, bis die
Kontrollleuchte aufhört zu blinken. Mit niedriger Geschwindigkeit weiterfahren, jedoch Situationen
vermeiden, die ein weiteres Blinken verursachen könnten und schnellstmöglich eine Werkstatt des Abarth-
Servicenetzes aufsuchen.
38)
NEBELRÜCKLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
ABS STÖRUNG
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn das System nicht effizient oder nicht bereit ist. In diesem Fall ist die Bremsanlage
unverändert einsatzfähig, aber die Leistungen des ABS-Systems stehen nicht zur Verfügung.
Fahren Sie vorsichtig weiter und wenden Sie sich bitte umgehend an das Abarth-Kundendienstnetz.
53

Kontrollleuchte Bedeutung
iTPMS-SYSTEM
(wo vorhanden)
Ungenügender Reifendruck
Die Kontrollleuchte leuchtet fest, um davor zu warnen, dass der Druck eines oder mehrer Reifen unter den
für eine optimale Lebensdauer des Reifens und einen optimalen Kraftstoffverbrauch erforderlichen Wert
gesunken ist und/oder um einen langsamen Druckverlust anzuzeigen.
Auf diese Weise wird der Fahrer vom iTPMS darauf hingewiesen, dass möglicherweise einer oder mehrere
Reifen zu wenig Druck haben und möglicherweise ein Reifenschaden vorliegt. In diesem Fall raten wir, den
korrekten Druckwert zu kontrollieren und wieder herzustellen. Sobald die normalen Betriebsbedingungen
des Fahrzeugs wieder hergestellt sind, den Reset-Vorgang für Reifen durchführen.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
Störung des iTPMS-Systems/iTPMS vorübergehend deaktiviert
Die Kontrollleuchte blinkt ca. 75 Sekunden lang und bleibt dann fest an, zusammen mit einer Meldung auf
dem Display, zur Anzeige dass das System vorübergehend deaktiviert ist oder einen Fehlbetrieb aufweist.
Das System funktioniert erst dann wieder korrekt, wenn die Betriebsbedingungen es erlauben. Sollte dies
nicht der Fall sein, muss das Reifen-Reset nach Wiederherstellung der normalen Einsatzbedingungen
durchgeführt werden.
Sollte die Anzeige des Fehlbetriebs weiterhin bestehen, so schnell wie möglich das Abarth-Servicenetz
aufsuchen.
54
KENNTNIS DER INSTRUMENTENTAFEL
