2018 Abarth 500 Betriebsanleitung (in German)

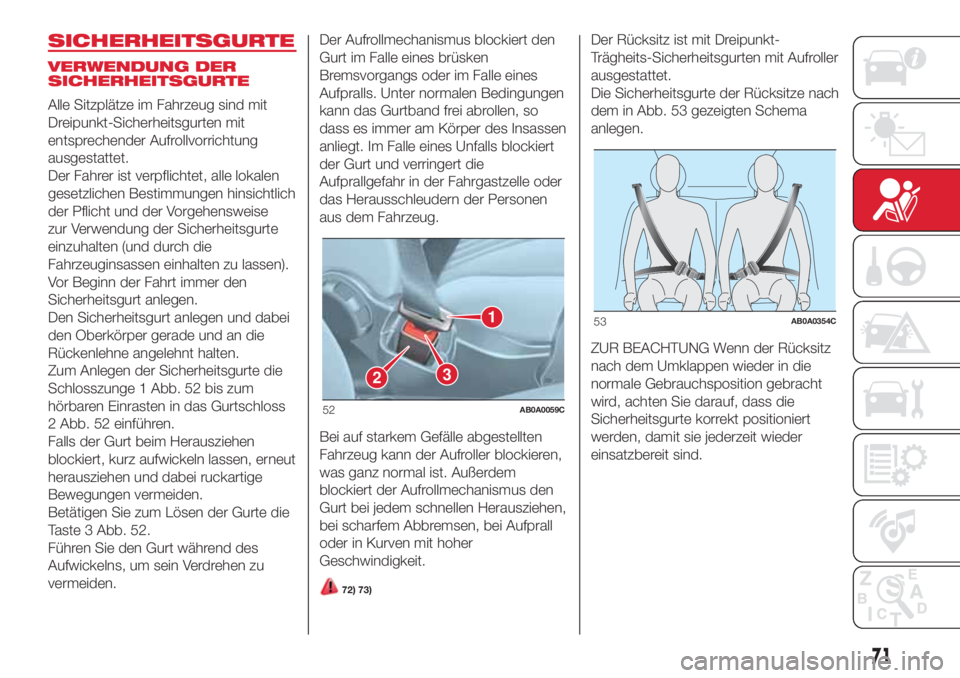

SICHERHEITSGURTE
VERWENDUNG DER
SICHERHEITSGURTE
Alle Sitzplätze im Fahrzeug sind mit
Dreipunkt-Sicherheitsgurten mit
entsprechender Aufrollvorrichtung
ausgestattet.
Der Fahrer ist verpflichtet, alle lokalen
gesetzlichen Bestimmungen hinsichtlich
der Pflicht und der Vorgehensweise
zur Verwendung der Sicherheitsgurte
einzuhalten (und durch die
Fahrzeuginsassen einhalten zu lassen).
Vor Beginn der Fahrt immer den
Sicherheitsgurt anlegen.
Den Sicherheitsgurt anlegen und dabei
den Oberkörper gerade und an die
Rückenlehne angelehnt halten.
Zum Anlegen der Sicherheitsgurte die
Schlosszunge 1 Abb. 52 bis zum
hörbaren Einrasten in das Gurtschloss
2 Abb. 52 einführen.
Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen, erneut
herausziehen und dabei ruckartige
Bewegungen vermeiden.
Betätigen Sie zum Lösen der Gurte die
Taste 3 Abb. 52.
Führen Sie den Gurt während des
Aufwickelns, um sein Verdrehen zu
vermeiden.Der Aufrollmechanismus blockiert den
Gurt im Falle eines brüsken
Bremsvorgangs oder im Falle eines
Aufpralls. Unter normalen Bedingungen
kann das Gurtband frei abrollen, so
dass es immer am Körper des Insassen
anliegt. Im Falle eines Unfalls blockiert
der Gurt und verringert die
Aufprallgefahr in der Fahrgastzelle oder
das Herausschleudern der Personen
aus dem Fahrzeug.
Bei auf starkem Gefälle abgestellten
Fahrzeug kann der Aufroller blockieren,
was ganz normal ist. Außerdem
blockiert der Aufrollmechanismus den
Gurt bei jedem schnellen Herausziehen,
bei scharfem Abbremsen, bei Aufprall
oder in Kurven mit hoher
Geschwindigkeit.
72) 73)
Der Rücksitz ist mit Dreipunkt-
Trägheits-Sicherheitsgurten mit Aufroller
ausgestattet.
Die Sicherheitsgurte der Rücksitze nach
dem in Abb. 53 gezeigten Schema
anlegen.
ZUR BEACHTUNG Wenn der Rücksitz
nach dem Umklappen wieder in die
normale Gebrauchsposition gebracht
wird, achten Sie darauf, dass die
Sicherheitsgurte korrekt positioniert
werden, damit sie jederzeit wieder
einsatzbereit sind.
1
32
52AB0A0059C
53AB0A0354C
71

ZUR BEACHTUNG
72)Nicht die Taste 3 während der Fahrt
drücken.
73)Daran denken, dass die Insassen auf
den Rücksitzen, die keine Sicherheitsgurte
angelegt haben, bei einem heftigen Aufprall
verletzt werden können und auch eine
Gefahr für die Insassen auf den
Vordersitzen darstellen.

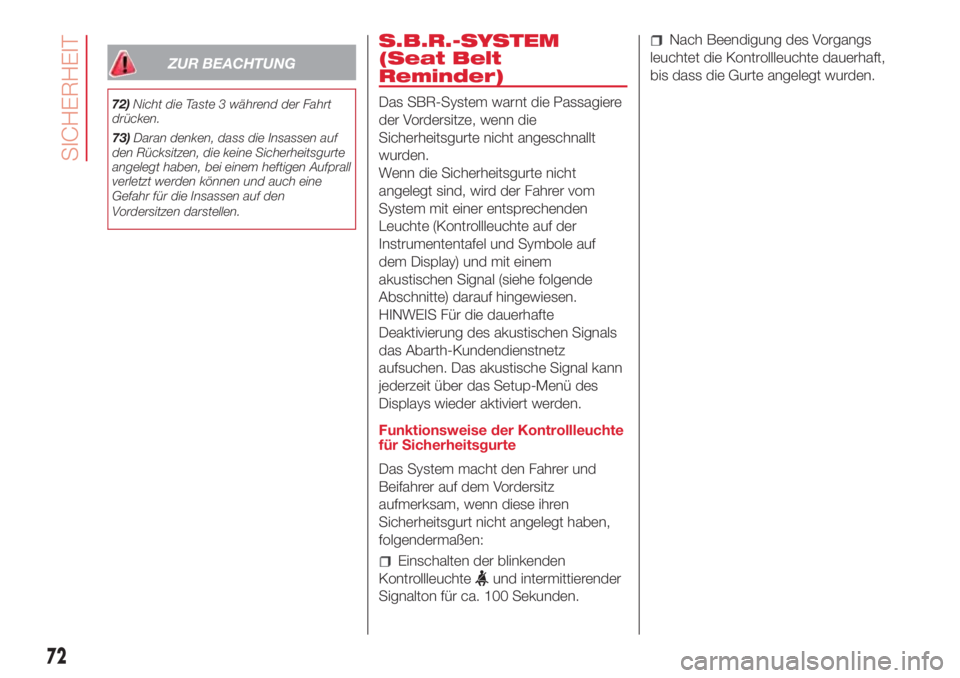

S.B.R.-SYSTEM
(Seat Belt
Reminder)
Das SBR-System warnt die Passagiere
der Vordersitze, wenn die
Sicherheitsgurte nicht angeschnallt
wurden.
Wenn die Sicherheitsgurte nicht
angelegt sind, wird der Fahrer vom
System mit einer entsprechenden
Leuchte (Kontrollleuchte auf der
Instrumententafel und Symbole auf
dem Display) und mit einem
akustischen Signal (siehe folgende
Abschnitte) darauf hingewiesen.
HINWEIS Für die dauerhafte
Deaktivierung des akustischen Signals
das Abarth-Kundendienstnetz
aufsuchen. Das akustische Signal kann
jederzeit über das Setup-Menü des
Displays wieder aktiviert werden.
Funktionsweise der Kontrollleuchte
für Sicherheitsgurte
Das System macht den Fahrer und
Beifahrer auf dem Vordersitz
aufmerksam, wenn diese ihren
Sicherheitsgurt nicht angelegt haben,
folgendermaßen:
Einschalten der blinkenden
Kontrollleuchte
und intermittierender
Signalton für ca. 100 Sekunden.
Nach Beendigung des Vorgangs
leuchtet die Kontrollleuchte dauerhaft,
bis dass die Gurte angelegt wurden.
72
SICHERHEIT

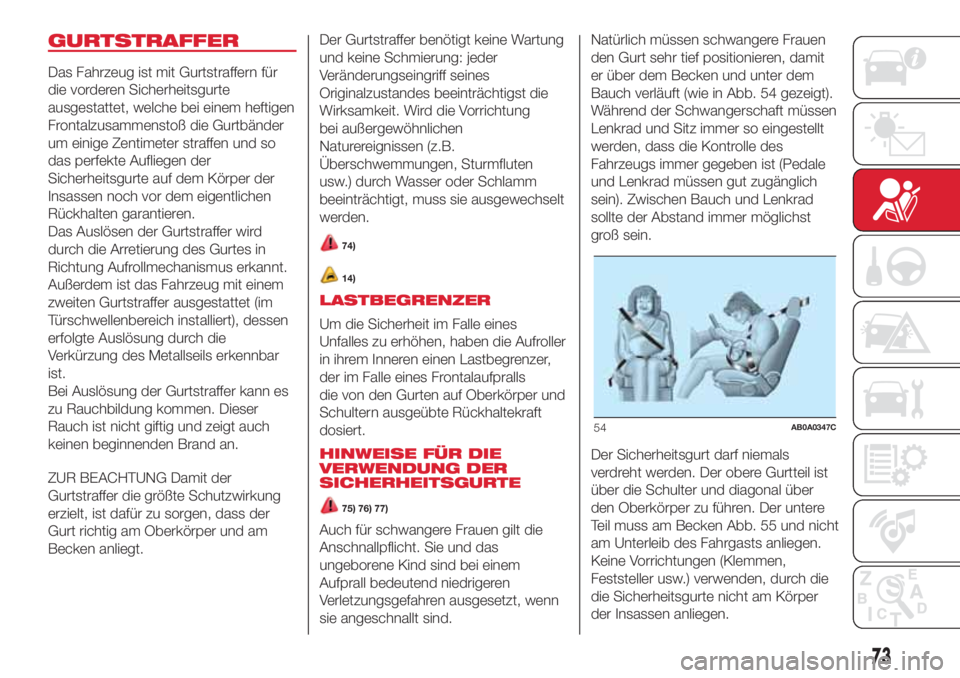

GURTSTRAFFER
Das Fahrzeug ist mit Gurtstraffern für
die vorderen Sicherheitsgurte
ausgestattet, welche bei einem heftigen
Frontalzusammenstoß die Gurtbänder
um einige Zentimeter straffen und so
das perfekte Aufliegen der
Sicherheitsgurte auf dem Körper der
Insassen noch vor dem eigentlichen
Rückhalten garantieren.
Das Auslösen der Gurtstraffer wird
durch die Arretierung des Gurtes in
Richtung Aufrollmechanismus erkannt.
Außerdem ist das Fahrzeug mit einem
zweiten Gurtstraffer ausgestattet (im
Türschwellenbereich installiert), dessen
erfolgte Auslösung durch die
Verkürzung des Metallseils erkennbar
ist.
Bei Auslösung der Gurtstraffer kann es
zu Rauchbildung kommen. Dieser
Rauch ist nicht giftig und zeigt auch
keinen beginnenden Brand an.
ZUR BEACHTUNG Damit der
Gurtstraffer die größte Schutzwirkung
erzielt, ist dafür zu sorgen, dass der
Gurt richtig am Oberkörper und am
Becken anliegt.Der Gurtstraffer benötigt keine Wartung
und keine Schmierung: jeder
Veränderungseingriff seines
Originalzustandes beeinträchtigst die
Wirksamkeit. Wird die Vorrichtung
bei außergewöhnlichen
Naturereignissen (z.B.
Überschwemmungen, Sturmfluten
usw.) durch Wasser oder Schlamm
beeinträchtigt, muss sie ausgewechselt
werden.
74)
14)
LASTBEGRENZER
Um die Sicherheit im Falle eines
Unfalles zu erhöhen, haben die Aufroller
in ihrem Inneren einen Lastbegrenzer,
der im Falle eines Frontalaufpralls
die von den Gurten auf Oberkörper und
Schultern ausgeübte Rückhaltekraft
dosiert.
HINWEISE FÜR DIE
VERWENDUNG DER
SICHERHEITSGURTE
75) 76) 77)
Auch für schwangere Frauen gilt die
Anschnallpflicht. Sie und das
ungeborene Kind sind bei einem
Aufprall bedeutend niedrigeren
Verletzungsgefahren ausgesetzt, wenn
sie angeschnallt sind.Natürlich müssen schwangere Frauen
den Gurt sehr tief positionieren, damit
er über dem Becken und unter dem
Bauch verläuft (wie in Abb. 54 gezeigt).
Während der Schwangerschaft müssen
Lenkrad und Sitz immer so eingestellt
werden, dass die Kontrolle des
Fahrzeugs immer gegeben ist (Pedale
und Lenkrad müssen gut zugänglich
sein). Zwischen Bauch und Lenkrad
sollte der Abstand immer möglichst
groß sein.
Der Sicherheitsgurt darf niemals
verdreht werden. Der obere Gurtteil ist
über die Schulter und diagonal über
den Oberkörper zu führen. Der untere
Teil muss am Becken Abb. 55 und nicht
am Unterleib des Fahrgasts anliegen.
Keine Vorrichtungen (Klemmen,
Feststeller usw.) verwenden, durch die
die Sicherheitsgurte nicht am Körper
der Insassen anliegen.
54AB0A0347C
73

ZUR BEACHTUNG Jeder
Sicherheitsgurt darf von nur einer
Person benutzt werden: Befördern Sie
keine Kinder auf den Knien der
Mitfahrer unter Verwendung der
Sicherheitsgurte zum Schutz beider
Abb. 56. Schnallen Sie auch keine
Gegenstände zusammen mit einer
Person an.WARTUNG DER
SICHERHEITSGURTE
Für die ordnungsgemäße Wartung der
Sicherheitsgurte beachten Sie bitte
die folgenden Hinweise:
Legen Sie die Sicherheitsgurte
immer straff und ohne Verdrehungen
an. Vergewissern sie sich, dass sich
das Gurtband frei und ohne
Behinderung bewegt.
Die Funktionstüchtigkeit des
Sicherheitsgurtes folgendermaßen
prüfen: Den Sicherheitsgurt anschnallen
und energisch ziehen;
Nach einem Unfall von gewissem
Ausmaß, den benutzten Sicherheitsgurt
austauschen, auch wenn dieser nicht
beschädigt zu sein scheint. Auf jeden
Fall ist der Sicherheitsgurt bei
Auslösung der Gurtstraffer
auszuwechseln.
Vermeiden, dass die
Aufrollvorrichtungen nass werden: Ihre
Funktionstüchtigkeit ist nur
gewährleistet, wenn kein Wasser
eindringt.
Wechseln Sie den Sicherheitsgurt
aus, wenn er Schnitt- oder
Verschleißspuren aufweist.
ZUR BEACHTUNG
74)Der Gurtstraffer funktioniert nur einmal.
Nach seiner Auslösung das Abarth-
Kundendienstnetz aufsuchen, um ihn
austauschen zu lassen.
75)Zum Erhalt der besten Schutzwirkung,
die Rückenlehne in aufrechter Position
einstellen, den Rücken gut anlehnen und
den Sicherheitsgurt eng am Brustkorb und
Becken anliegend einstellen. Legen Sie
sowohl auf den Vorder- als auf den
Rücksitzen immer die Sicherheitsgurte an!
Das Fahren ohne angelegte
Sicherheitsgurte erhöht die Gefahr
schwerer Verletzungen oder des Todes bei
einem Aufprall.
76)Der Ausbau oder Eingriffe an den
Gurtstraffern und den Sicherheitsgurten
sind strengstens verboten. Eingriffe dürfen
nur von qualifiziertem und autorisiertem
Fachpersonal vorgenommen werden. Bitte
immer das Abarth-Servicenetz aufsuchen.
77)Falls der Gurt stark beansprucht
wurde, zum Beispiel bei einem Unfall, muss
er mit Verankerung und den
entsprechenden Befestigungsschrauben
ausgetauscht werden, ebenso der
Gurtstraffer. Der Gurt könnte, auch wenn er
keine sichtbaren Defekte aufweist, seine
Widerstandsfähigkeit verloren haben.
55AB0A0348C
56AB0A0062C
74
SICHERHEIT

ZUR BEACHTUNG
14)Arbeiten, bei denen Stöße, Vibrationen
oder Erhitzungen (über 100°C für die
Dauer von max. 6 Stunden) im Bereich der
Gurtstraffer auftreten, können zu Schäden
führen oder das Auslösen bewirken. Wenn
Arbeiten an diesen Komponenten
vorgenommen werden müssen, das
Abarth-Kundendienstnetz aufsuchen.
KINDERSCHUTZ-
SYSTEME
KINDER SICHER
BEFÖRDERN
78) 79) 80) 81)
Für die beste Schutzwirkung im Falle
eines Aufpralls, müssen alle Fahrgäste
sitzen und durch geeignete
Rückhaltesysteme abgesichert sein.
Dies gilt auch für Säuglinge und
Kleinkinder.
Diese Vorschrift ist gemäß der
EG-Richtlinie 2003/20 in allen
Mitgliedsländern der Europäischen
Gemeinschaft verbindlich.
Kinder mit einer Körpergröße von
weniger als 1,50 Metern müssen bis zu
einem Alter von 12 Jahren mit
geeigneten Rückhaltesystemen auf den
Rücksitzen transportiert werden.
Aus statistischen Untersuchungen geht
hervor, dass der Rücksitz für den
Transport von Kindern sicherer ist.Der Kopf von Kindern ist im Vergleich
zu Erwachsenen proportional
wesentlich größer und schwerer als der
übrige Körper, während die Muskeln
und das Skelett noch nicht vollständig
entwickelt sind. Für eine korrekte
Rückhaltefunktion im Fall eines Unfalls
sind für sie andere Systeme als die
Gurte der Erwachsenen notwendig, um
die Verletzungsgefahr bei einem
Aufprall, starken Bremsvorgängen oder
plötzlichen Manövern auf ein Minimum
zu beschränken.
Kinder müssen sicher und bequem
sitzen. Je nach Eigenschaften der
eingesetzten Kindersitze, sollten Kinder
so lang wie möglich (mindestens bis
zum 3-4. Altersjahr) in entgegen der
Fahrtrichtung installierten Sitzen
transportiert werden, da dies im Falle
eines Aufpralls die sicherste Position ist.
Die für die Kinder geeignetste
Befestigungsvorrichtung ist vom
Gewicht und der Größe der Kinder
abhängig. Es gibt verschiedene
Rückhaltesysteme für Kinder, die
entweder mit den Sicherheitsgurten des
Fahrzeugs oder mit ISOFIX-
Verankerungen im Fahrzeug befestigt
werden.
Immer das für das Kind geeignetste
System auswählen. Aufschluss zur
richtigen Wahl erhalten Sie in der
Betriebsanleitung der Kindersitze.
75

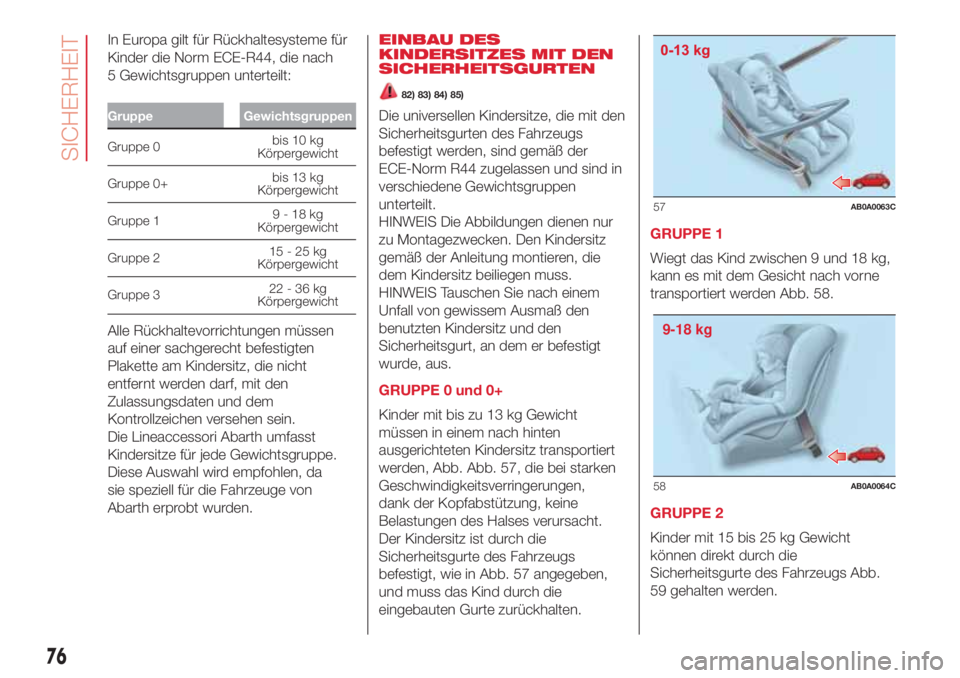

In Europa gilt für Rückhaltesysteme für
Kinder die Norm ECE-R44, die nach
5 Gewichtsgruppen unterteilt:
Gruppe Gewichtsgruppen
Gruppe 0bis 10 kg
Körpergewicht
Gruppe 0+bis 13 kg
Körpergewicht
Gruppe 19-18kg
Körpergewicht
Gruppe 215-25kg
Körpergewicht
Gruppe 322-36kg
Körpergewicht
Alle Rückhaltevorrichtungen müssen
auf einer sachgerecht befestigten
Plakette am Kindersitz, die nicht
entfernt werden darf, mit den
Zulassungsdaten und dem
Kontrollzeichen versehen sein.
Die Lineaccessori Abarth umfasst
Kindersitze für jede Gewichtsgruppe.
Diese Auswahl wird empfohlen, da
sie speziell für die Fahrzeuge von
Abarth erprobt wurden.EINBAU DES
KINDERSITZES MIT DEN
SICHERHEITSGURTEN
82) 83) 84) 85)
Die universellen Kindersitze, die mit den
Sicherheitsgurten des Fahrzeugs
befestigt werden, sind gemäß der
ECE-Norm R44 zugelassen und sind in
verschiedene Gewichtsgruppen
unterteilt.
HINWEIS Die Abbildungen dienen nur
zu Montagezwecken. Den Kindersitz
gemäß der Anleitung montieren, die
dem Kindersitz beiliegen muss.
HINWEIS Tauschen Sie nach einem
Unfall von gewissem Ausmaß den
benutzten Kindersitz und den
Sicherheitsgurt, an dem er befestigt
wurde, aus.
GRUPPE 0 und 0+
Kinder mit bis zu 13 kg Gewicht
müssen in einem nach hinten
ausgerichteten Kindersitz transportiert
werden, Abb. Abb. 57, die bei starken
Geschwindigkeitsverringerungen,
dank der Kopfabstützung, keine
Belastungen des Halses verursacht.
Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeugs
befestigt, wie in Abb. 57 angegeben,
und muss das Kind durch die
eingebauten Gurte zurückhalten.GRUPPE 1
Wiegt das Kind zwischen 9 und 18 kg,
kann es mit dem Gesicht nach vorne
transportiert werden Abb. 58.
GRUPPE 2
Kinder mit 15 bis 25 kg Gewicht
können direkt durch die
Sicherheitsgurte des Fahrzeugs Abb.
59 gehalten werden.
57AB0A0063C
9-18 kg
58AB0A0064C
76
SICHERHEIT

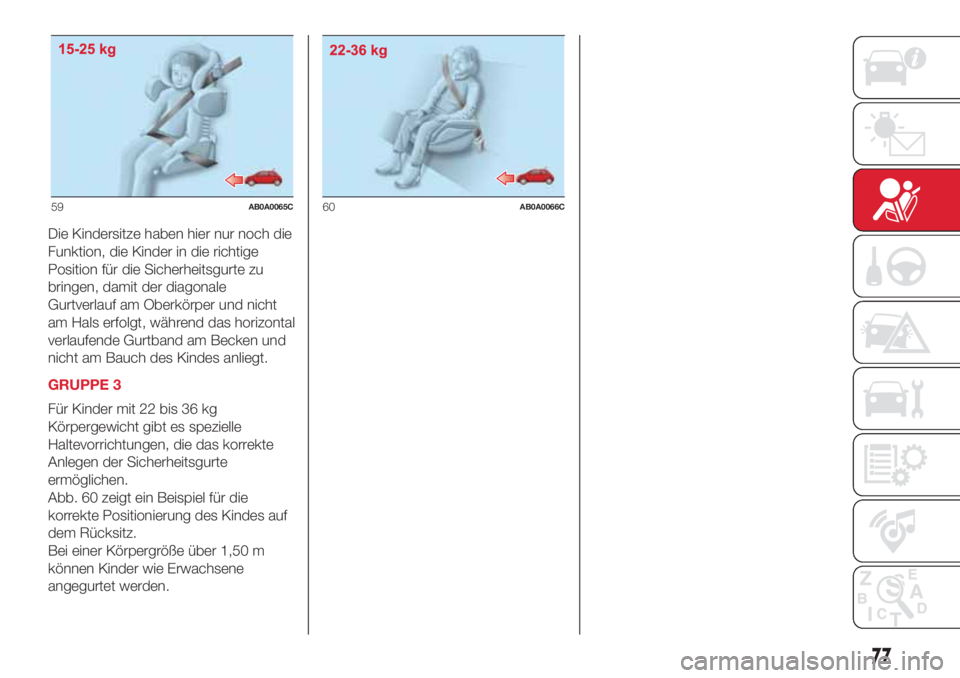

Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale
Gurtverlauf am Oberkörper und nicht
am Hals erfolgt, während das horizontal
verlaufende Gurtband am Becken und
nicht am Bauch des Kindes anliegt.
GRUPPE 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Abb. 60 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
59AB0A0065C60AB0A0066C
77

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN
KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Gruppe GewichtsgruppenBeifahrersitz(*)
Rücksitze
Airbags aktiv Airbags nicht aktiv
Gruppe 0 bis 10 kgXUU
Gruppe 0+ bis 13 kgXUU
Gruppe 1 9-18 kgXUU
Gruppe 2 15-25 kgUUU
Gruppe 3 22-36 kgUUU
X= Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist
U= geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
78
SICHERHEIT
(*) WICHTIG: Bei aktivem Airbag-System NIE einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz befestigen. Wenn ein Kindersitz entgegen der
Fahrtrichtung auf dem Beifahrersitz installiert werden möchte, muss der entsprechende Airbag auf jeden Fall deaktiviert werden (siehe dazu die Beschreibung im
Abschnitt „Zusätzliches Schutzsystem (SRS) – Airbags”)
