SICHERHEIT
Dieses Kapitel ist sehr wichtig: Es
beschreibt die zum Fahrzeug
gehörenden Sicherheitssysteme mit
den Anleitungen für einen korrekten
Einsatz.AKTIVE SICHERHEITSSYSTEME .... 64
ITPMS-SYSTEM (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 68
INSASSENSCHUTZSYSTEME ........ 70
SICHERHEITSGURTE ..................... 71
S.B.R.-SYSTEM (SEAT BELT
REMINDER) .................................... 72
GURTSTRAFFER ............................ 73
KINDERSCHUTZSYSTEME............. 75
ZUSÄTZLICHES SCHUTZSYSTEM
(SRS) - AIRBAG .............................. 83
63

AKTIVE
SICHERHEITS-
SYSTEME
Im Fahrzeug sind folgende aktiven
Sicherheitssysteme eingebaut:
ABS (Anti-lock Braking System)
EBD (Electronic Brakingforce
Distribution);
DTC (Drag Torque Control);
ESC (Electronic Stability Control)
HH (Hill Holder);
ASR (Antislip Regulation);
PBA (Panic Brake Assist)
TTC (Torque transfer control)
Für den Betrieb der Systeme die
folgenden Seiten beachten.
ABS-SYSTEM (Anti-lock
Braking System)
Dieses System bildet einen festen
Bestandteil der Bremsanlage
und vermeidet das Blockieren oder
Durchdrehen eines oder mehrerer
Räder bei jedem Straßenzustand bzw.
jeder Bremsstärke, so dass das
Fahrzeug auch bei Notbremsungen
kontrollierbar bleibt und die Bremswege
optimiert werden.Das System greift bei Bremsvorgängen
kurz vor dem Blockieren der Räder
ein, z. B. bei Notbremsungen oder
schwacher Haftung, wo die Räder
häufiger blockieren.
Das System verbessert auch die
Fahrzeugkontrolle und -stabilität beim
Bremsen auf Untergründen mit
unterschiedlicher Haftung auf der
rechten und linken Seite.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
vervollständigt, das die Bremswirkung
auf die Vorder- und Hinterräder verteilt.
Eingriff des Systems
Der Eingriff des ABS-Systems ist an
einer leichten Pulsierung des
Bremspedals mit einer
Geräuschbildung bemerkbar. Diese
Erscheinungen sind bei aktiven System
völlig normal.
39) 40) 41) 42) 43) 44) 45) 46) 47)
DTC-SYSTEM (Drag
Torque Control)
Das System verhindert ein mögliches
Blockieren der Antriebsräder, was
beispielsweise bei einem plötzlichen
Loslassen des Gaspedals oder bei
schnellem Herunterschalten der Gänge
bei Fahrbedingungen mit geringer
Haftung passieren könnte. Unter
solchen Bedingungen könnte der
Motorbremseffekt zu einem
Durchdrehen der Antriebsräder und
infolgedessen zu einem
Stabilitätsverlust des Fahrzeugs führen.
In diesen Situationen greift das
DTC-System ein, das den Drehmoment
des Motors so regelt, dass die
Stabilität und Sicherheit des Fahrzeugs
wieder gewährleistet sind.
64
SICHERHEIT

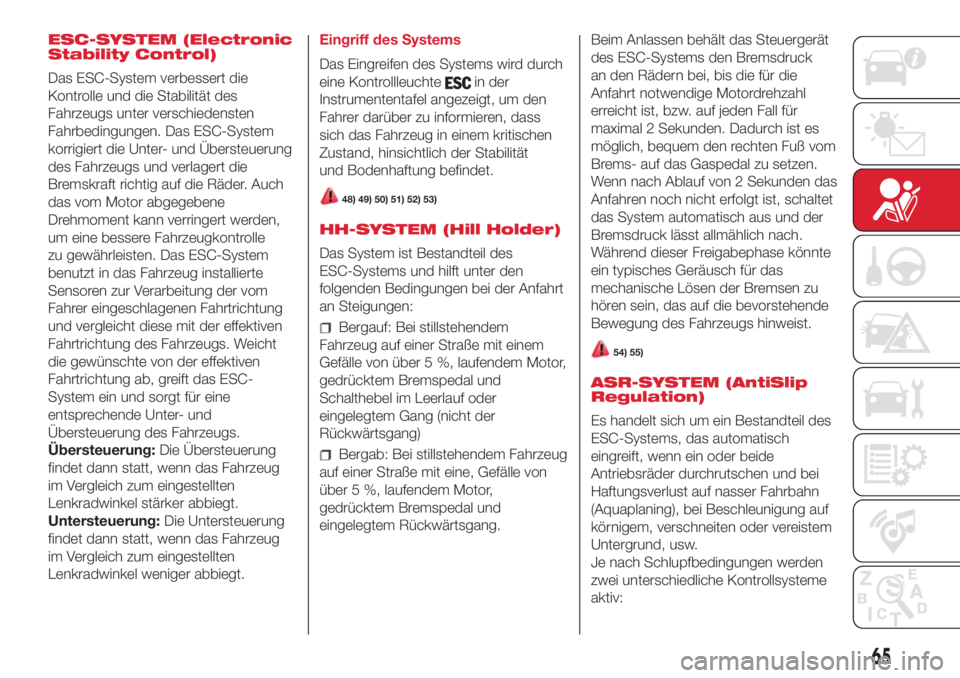

ESC-SYSTEM (Electronic
Stability Control)
Das ESC-System verbessert die
Kontrolle und die Stabilität des
Fahrzeugs unter verschiedensten
Fahrbedingungen. Das ESC-System
korrigiert die Unter- und Übersteuerung
des Fahrzeugs und verlagert die
Bremskraft richtig auf die Räder. Auch
das vom Motor abgegebene
Drehmoment kann verringert werden,
um eine bessere Fahrzeugkontrolle
zu gewährleisten. Das ESC-System
benutzt in das Fahrzeug installierte
Sensoren zur Verarbeitung der vom
Fahrer eingeschlagenen Fahrtrichtung
und vergleicht diese mit der effektiven
Fahrtrichtung des Fahrzeugs. Weicht
die gewünschte von der effektiven
Fahrtrichtung ab, greift das ESC-
System ein und sorgt für eine
entsprechende Unter- und
Übersteuerung des Fahrzeugs.
Übersteuerung:Die Übersteuerung
findet dann statt, wenn das Fahrzeug
im Vergleich zum eingestellten
Lenkradwinkel stärker abbiegt.
Untersteuerung:Die Untersteuerung
findet dann statt, wenn das Fahrzeug
im Vergleich zum eingestellten
Lenkradwinkel weniger abbiegt.Eingriff des Systems
Das Eingreifen des Systems wird durch
eine Kontrollleuchte
in der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass
sich das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität
und Bodenhaftung befindet.
48) 49) 50) 51) 52) 53)
HH-SYSTEM (Hill Holder)
Das System ist Bestandteil des
ESC-Systems und hilft unter den
folgenden Bedingungen bei der Anfahrt
an Steigungen:
Bergauf: Bei stillstehendem
Fahrzeug auf einer Straße mit einem
Gefälle von über 5 %, laufendem Motor,
gedrücktem Bremspedal und
Schalthebel im Leerlauf oder
eingelegtem Gang (nicht der
Rückwärtsgang)
Bergab: Bei stillstehendem Fahrzeug
auf einer Straße mit eine, Gefälle von
über 5 %, laufendem Motor,
gedrücktem Bremspedal und
eingelegtem Rückwärtsgang.Beim Anlassen behält das Steuergerät
des ESC-Systems den Bremsdruck
an den Rädern bei, bis die für die
Anfahrt notwendige Motordrehzahl
erreicht ist, bzw. auf jeden Fall für
maximal 2 Sekunden. Dadurch ist es
möglich, bequem den rechten Fuß vom
Brems- auf das Gaspedal zu setzen.
Wenn nach Ablauf von 2 Sekunden das
Anfahren noch nicht erfolgt ist, schaltet
das System automatisch aus und der
Bremsdruck lässt allmählich nach.
Während dieser Freigabephase könnte
ein typisches Geräusch für das
mechanische Lösen der Bremsen zu
hören sein, das auf die bevorstehende
Bewegung des Fahrzeugs hinweist.
54) 55)
ASR-SYSTEM (AntiSlip
Regulation)
Es handelt sich um ein Bestandteil des
ESC-Systems, das automatisch
eingreift, wenn ein oder beide
Antriebsräder durchrutschen und bei
Haftungsverlust auf nasser Fahrbahn
(Aquaplaning), bei Beschleunigung auf
körnigem, verschneiten oder vereistem
Untergrund, usw.
Je nach Schlupfbedingungen werden
zwei unterschiedliche Kontrollsysteme
aktiv:
65

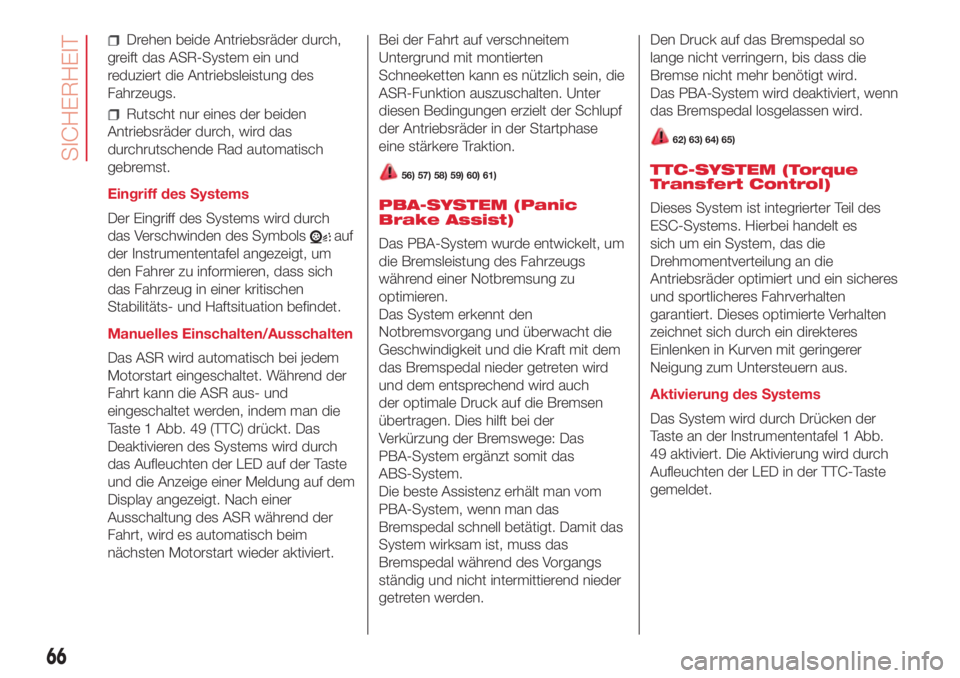

Drehen beide Antriebsräder durch,
greift das ASR-System ein und
reduziert die Antriebsleistung des
Fahrzeugs.
Rutscht nur eines der beiden
Antriebsräder durch, wird das
durchrutschende Rad automatisch
gebremst.
Eingriff des Systems
Der Eingriff des Systems wird durch
das Verschwinden des Symbols
auf
der Instrumententafel angezeigt, um
den Fahrer zu informieren, dass sich
das Fahrzeug in einer kritischen
Stabilitäts- und Haftsituation befindet.
Manuelles Einschalten/Ausschalten
Das ASR wird automatisch bei jedem
Motorstart eingeschaltet. Während der
Fahrt kann die ASR aus- und
eingeschaltet werden, indem man die
Taste 1 Abb. 49 (TTC) drückt. Das
Deaktivieren des Systems wird durch
das Aufleuchten der LED auf der Taste
und die Anzeige einer Meldung auf dem
Display angezeigt. Nach einer
Ausschaltung des ASR während der
Fahrt, wird es automatisch beim
nächsten Motorstart wieder aktiviert.Bei der Fahrt auf verschneitem
Untergrund mit montierten
Schneeketten kann es nützlich sein, die
ASR-Funktion auszuschalten. Unter
diesen Bedingungen erzielt der Schlupf
der Antriebsräder in der Startphase
eine stärkere Traktion.
56) 57) 58) 59) 60) 61)
PBA-SYSTEM (Panic
Brake Assist)
Das PBA-System wurde entwickelt, um
die Bremsleistung des Fahrzeugs
während einer Notbremsung zu
optimieren.
Das System erkennt den
Notbremsvorgang und überwacht die
Geschwindigkeit und die Kraft mit dem
das Bremspedal nieder getreten wird
und dem entsprechend wird auch
der optimale Druck auf die Bremsen
übertragen. Dies hilft bei der
Verkürzung der Bremswege: Das
PBA-System ergänzt somit das
ABS-System.
Die beste Assistenz erhält man vom
PBA-System, wenn man das
Bremspedal schnell betätigt. Damit das
System wirksam ist, muss das
Bremspedal während des Vorgangs
ständig und nicht intermittierend nieder
getreten werden.Den Druck auf das Bremspedal so
lange nicht verringern, bis dass die
Bremse nicht mehr benötigt wird.
Das PBA-System wird deaktiviert, wenn
das Bremspedal losgelassen wird.
62) 63) 64) 65)
TTC-SYSTEM (Torque
Transfert Control)
Dieses System ist integrierter Teil des
ESC-Systems. Hierbei handelt es
sich um ein System, das die
Drehmomentverteilung an die
Antriebsräder optimiert und ein sicheres
und sportlicheres Fahrverhalten
garantiert. Dieses optimierte Verhalten
zeichnet sich durch ein direkteres
Einlenken in Kurven mit geringerer
Neigung zum Untersteuern aus.
Aktivierung des Systems
Das System wird durch Drücken der
Taste an der Instrumententafel 1 Abb.
49 aktiviert. Die Aktivierung wird durch
Aufleuchten der LED in der TTC-Taste
gemeldet.
66
SICHERHEIT

ZUR BEACHTUNG
39)Bei Eingreifen des ABS pulsiert das
Bremspedal: Nicht den Druck auf das
Pedal verringern, sondern weiter gedrückt
halten. Auf diese Weise wird das Fahrzeug,
so schnell es die Straßenbedingungen
erlauben, zum Stehen gebracht.
40)Für die maximale Wirksamkeit der
Bremsanlage ist eine Einlaufzeit von
ungefähr 500 km notwendig: In dieser Zeit
sind starke, wiederholte oder lang
anhaltende Bremsvorgänge zu vermeiden.
41)Wenn das ABS-System anspricht,
so ist dies ein Zeichen dafür, dass die
Haftgrenze der Reifen auf dem
Straßenbelag den Grenzbereich erreicht
hat: Sie müssen also langsamer fahren, um
sich dem Gang anzupassen.
42)Das ABS-System ist nicht imstande,
die physikalischen Gesetze oder die durch
den Zustand des Straßenbelags erreichte
Haftung zu verändern.43)Das ABS-System kann keine Unfälle
verhindern, die auf eine zu schnelle
Kurvenfahrt, Fahren auf Straßen mit
schlechter Bodenhaftung oder auf
Aquaplaning zurückzuführen sind.
44)Die Möglichkeiten des ABS-Systems
dürfen nie auf unverantwortliche und
gefährliche Weise getestet werden: Die
Sicherheit des Fahrers, der
Fahrzeuginsassen und der anderen
Verkehrsteilnehmer darf nie gefährdet
werden.
45)Für die korrekte Betriebsweise des
ABS-Systems ist es unabdingbar, dass die
Reifen an allen Rädern von identischer
Marke und Typ sowie in perfektem Zustand
sind, vor allem müssen sie dem
vorgeschriebenen Typ und Größe
entsprechen.
46)Während des eventuellen Gebrauchs
des Notrads (wo vorgesehen), funktioniert
das ABS-System weiter. Berücksichtigen
Sie bitte immer die Tatsache, dass das
Ersatzrad, da es geringere Abmessungen
als ein normaler Reifen hat, eine geringere
Haftung aufweist.
47)Das ABS nutzt die zur Verfügung
stehende Haftung bestmöglich aus, kann
sie aber nicht verbessern. Bei rutschigem
Untergrund ist in jedem Fall Vorsicht
angeraten, und unnötige Risiken sind zu
vermeiden.
48)Für die korrekte Betriebsweise des
ESC-Systems ist es unabdingbar, dass die
Reifen an allen Rädern derselben Marke
und Typs und in perfektem Zustand sind,
vor allem müssen sie dem
vorgeschriebenen Typ und Größe
entsprechen.49)Auch bei eventueller Benutzung des
Ersatzrades funktioniert das ESC-System.
Berücksichtigen Sie bitte immer die
Tatsache, dass das Ersatzrad, da es
geringere Abmessungen als ein normaler
Reifen hat, eine geringere Haftung
aufweist.
50)Die Leistungen des ESC-Systems
dürfen den Fahrer nicht zu unnötigen und
ungerechtfertigten Risiken verleiten. Das
Fahrverhalten muss immer dem
Straßenzustand, den Sichtverhältnissen
und dem Verkehr angemessen sein. Die
Verantwortung für die Verkehrssicherheit
obliegt immer und überall dem Fahrer.
51)Das ESC-System ist selbstverständlich
nicht imstande, die physischen Gesetze
oder die durch den Zustand des
Straßenmantels erreichte Haftung zu
verändern.
52)Das ESC-System kann keine Unfälle
verhindern, auch nicht diejenigen, die
auf eine zu schnelle Kurvenfahrt, auf
Fahren auf Straßen mit schlechter
Bodenhaftung oder auf Aquaplaning
zurückzuführen sind.
53)Die Leistungen des ESC-Systems
dürfen nie auf eine unverantwortliche und
gefährliche Weise getestet werden: Die
Sicherheit des Fahrers, der
Fahrzeuginsassen und der anderen
Verkehrsteilnehmer darf nie in Frage gestellt
werden.
54)Das HH-System ist keine
Feststellbremse, daher darf das Fahrzeug
nicht verlassen werden, ohne dass die
Feststellbremse gezogen, der Motor
abgestellt und der erste Gang eingelegt
wurde, um das parkende Fahrzeug in einen
Sicherheitszustand zu versetzen.
1
1
49AB0A0226C
67

55)Bei geringen Gefällen (unter 8 %)
könnte sich das Hill Holder-System bei voll
beladenem Fahrzeug oder
angeschlossenem Anhänger (wo
vorgesehen) nicht aktivieren und eine
leichte rückwärtige Bewegung
verursachen, was ein Risiko eines Aufpralls
auf ein anderes Fahrzeug oder Hindernis
darstellen könnte. Die Verantwortung
für die Verkehrssicherheit obliegt immer
und überall dem Fahrer.
56)Für die korrekte Betriebsweise des
ASR-Systems ist es unabdingbar, dass die
Reifen an allen Rädern von identischer
Marke und Typ sowie in perfektem Zustand
sind, vor allem müssen sie
vorgeschriebenem Typ und Größe
entsprechen.
57)Während des eventuellen Gebrauchs
des Notrads (wo vorgesehen), funktioniert
das ASR-System weiter. Berücksichtigen
Sie bitte immer die Tatsache, dass das
Ersatzrad, da es geringere Abmessungen
als ein normaler Reifen hat, eine geringere
Haftung aufweist.
58)Das ASR-System ist nicht imstande,
die physikalischen Gesetze oder die durch
den Zustand des Straßenbelags erreichte
Haftung zu verändern.
59)Das ASR-System kann keine Unfälle
verhindern, auch nicht diejenigen, die
auf eine zu schnelle Kurvenfahrt, auf
Fahren auf Straßen mit schlechter
Bodenhaftung oder auf Aquaplaning
zurückzuführen sind.60)Die Leistungen des ASR-Systems
dürfen nie auf eine unverantwortliche und
gefährliche Weise getestet werden: Die
Sicherheit des Fahrers, der
Fahrzeuginsassen und der anderen
Verkehrsteilnehmer darf nie in Frage gestellt
werden.
61)Die Leistungen des ASR-Systems
dürfen den Fahrer nicht zu unnötigen und
ungerechtfertigten Risiken verleiten. Das
Fahrverhalten muss immer dem
Straßenzustand, den Sichtverhältnissen
und dem Verkehr angemessen sein. Die
Verantwortung für die Verkehrssicherheit
obliegt immer und überall dem Fahrer.
62)Das PBA-System ist nicht imstande,
die Bodenhaftung der Reifen auf dem
Straßenbelag über die physischen Grenzen
zu steigern: Immer vorsichtig fahren und
den Zustand der Straße berücksichtigen.
63)Das PBA-System kann keine Unfälle
verhindern, auch nicht diejenigen, die
auf eine zu schnelle Kurvenfahrt, auf
Fahren auf Straßen mit schlechter
Bodenhaftung oder auf Aquaplaning
zurückzuführen sind.
64)Das PBA-System ist nur als Hilfe zu
verstehen: Der Fahrer darf seine
Aufmerksamkeit während der Fahrt nie
verringern. Die Verantwortung ist und bleibt
beim Fahrer.
65)Die Leistungen des Bremsassistenten
PBA dürfen nie auf unverantwortliche
und gefährliche Weise getestet werden,
durch die die Sicherheit des Fahrers,
der Fahrzeuginsassen und der anderen
Verkehrsteilnehmer gefährdet werden kann.iTPMS-SYSTEM
(indirect Tyre
Pressure
Monitoring System)
(falls vorhanden)
BESCHREIBUNG
Das Fahrzeug kann mit einem
Kontrollsystem für den Reifendruck mit
der Bezeichnung iTPMS (indirect Tyre
Pressure Monitoring System)
ausgestattet sein, welches imstande ist,
mittels der
Radgeschwindigkeitssensoren, den
Reifendruck zu überwachen.
Zugriff auf die Bildschirmseiten ( Abb.
50 - Abb. 51) des iTPMS-Systems
hat man durch Druck der Taste TRIP.
Die Bildschirmseite Abb. 51 wird nur
eingeblendet, wenn einer oder mehrere
Reifen platt sind.
Korrekter Reifendruck
Sollte der Druck aller vier Reifen korrekt
sein, wird am Display die
Bildschirmseite Abb. 50 eingeblendet.
Ungenügender Reifendruck
Das System meldet dem Fahrer einer
oder mehrer Platte Reifen durch
Aufleuchten der Kontrollleuchte
an
der Instrumententafel.
68
SICHERHEIT

Am Display werden die Meldungen
„KO” neben den Reifen Abb. 51
angezeigt und es erscheint eine
Warnung.
Sollte das System den Druckwert eines
oder mehrerer Reifen nicht ermittelt
werden können, werden am Display
Bindestriche angezeigt „– –”Die Meldung wird auch im Falle eines
Aus- und wieder Einschaltens des
Motors angezeigt, bis ein Reset
durchgeführt wird.
RESETVORGANG
iTPMS benötigt eine erste „Anlern”-
Phase (deren Dauer vom Fahrstil und
den Straßenbedingungen abhängig ist:
optimal wären eine Geradeausfahrt
mit einer Geschwindigkeit von 80 km/h
mit einer Dauer von mindestens 20
min). Sie beginnt mit einem Reset-
Vorgang.
Der Reset-Vorgang ist in folgenden
Fällen erforderlich:
Bei jeder Änderung des
Reifendrucks;
Beim Reifenwechsel, selbst dann,
wenn nur einer getauscht wird;
Bei Verdrehen oder Verstellen der
Reifen;
Bei Montage des Ersatzrades.
Vor einem RESET die Reifen auf die
Nenndruckwerte aus der
Reifendrucktabelle aufpumpen (siehe
Abschnitt „Räder” im Kapitel
„Technische Daten”.
Wird kein RESET durchgeführt, können
in allen oben genannten Fällen, die
Leuchte
falsche Angaben über einen
oder mehrere Reifen melden.Für einen RESET muss bei stehendem
Fahrzeug und Startvorrichtung auf MAR
das Setup-Menü geöffnet werden
(siehe Abschnitt „Menü-Optionen”).
Nach dem Reset wird am Display die
Meldung „Reset gespeichert”
eingeblendet, was bedeutet, dass der
automatische Anlernvorgang gestartet
ist.
BETRIEBSBEDINGUNGEN
66),67),68),69),70),71)
Das System wird bei einer
Geschwindigkeit von mehr als 15 km/h
aktiviert.
In einigen Fällen, wie beispielsweise bei
sportlicher Fahrweise, bei besonderen
Bedingungen des Straßenbelag (z.B.
bei Eis, Schnee, Schotter ,…), könnte
sich die Anzeige verzögern oder nur
teilweise einen oder mehrere platte
Reifen erkennen.
Unter besonderen Bedingungen (zum
Beispiel bei unsymmetrisch einseitig
beladenem Fahrzeug, Reifen
beschädigt oder abgenutzt, beim
Abschleppen eines Anhängers, bei
einem beschädigten oder abgenutzten
Reifen, bei Einsatz des Notrads, beim
Einsatz von Schneeketten, wenn
unterschiedliche Räder an den Achsen
benutzt werden), kann das System
falsche Anzeigen liefern.
50AB0A0123C
51AB0A0217C
69

Wenn das System vorübergehend
außer Betrieb gesetzt wird, blinkt die
Leuchte
ca. 75 Sekunden lang und
leuchtet dann fest. Gleichzeitig wird
im Display eine Warnmeldung
eingeblendet.
Diese Anzeige wird auch nach einem
Aus- und Einschalten des Motors
angezeigt, sofern die korrekten
Betriebsbedingungen nicht gegeben
sind.
Im Falle von Warnhinweisen wird dazu
geraten, den RESET-Vorgang
durchzuführen. Wenn sich nach
durchgeführtem RESET-Vorgang die
Warnhinweise wiederholen, prüfen, ob
alle vier Reifen vom selben Typ und
nicht beschädigt sind. Sollte gerade ein
Notrad montiert sein, sobald wie
möglich durch ein Rad mit einem Reifen
von normaler Größe ersetzen. Wenn
möglich, eventuell montierte
Schneeketten abnehmen, die korrekte
Lastverteilung prüfen und den
RESET-Vorgang wiederholen, wenn
sich das Fahrzeug auf einem sauberen
und asphaltierten Straßenbelag
befindet. Bleibt die Anzeige weiterhin
aktiv, ist es empfehlenswert, sich an
das Abarth-Servicenetz zu wenden.ZUR BEACHTUNG
66)Meldet das System einen Druckabfall
eines oder mehrerer Reifen, immer den
Druck aller Reifen prüfen.
67)Trotz iTPMS muss der Fahrer den
Reifendruck allmonatlich kontrollieren.
Dieses System ersetzt weder
Wartungstermine noch Sicherheitssysteme.
68)Der Reifendruck muss bei kalten
Reifen kontrolliert werden. Sollte der
Reifendruck aus irgend einem Grund bei
warmgelaufenen Reifen geprüft werden,
den Druck nicht mindern, wenn er über
den vorgeschriebenen Werten liegt,
sondern die Kontrolle wiederholen, sobald
die Reifen abgekühlt sind.
69)Das iTPMS-System ist nicht in der
Lage, plötzliche Druckverluste an den
Reifen zu melden (z.B. wenn ein Reifen
platzt). In diesem Fall das Fahrzeug
vorsichtig und ohne starke Abbremsung
anhalten.
70)Das System liefert nur eine Meldung
über einen geringen Reifendruck, kann die
Reifen aber nicht aufpumpen.
71)Ungenügend aufgepumpte Reifen
haben einen stärkeren Kraftstoffverbrauch
zur Folge. Dies hat eine stärkere Abnutzung
des Reifenprofils zur Folge und kann unter
Umständen auch das sichere Fahren
des Fahrzeugs in Frage stellen.
INSASSEN-
SCHUTZSYSTEME
Die wichtigsten
Sicherheitsausstattungen des
Fahrzeugs sind:
Sicherheitsgurte.
SBR-System (Seat Belt Reminder);
Kopfstützen;
Kinderrückhaltesysteme;
Front- und Seitenairbags (wo
vorhanden).
Die auf den folgenden Seiten
enthaltenen Informationen sind sehr
wichtig und sollten aufmerksam
gelesen werden. Es ist sehr wichtig,
dass die Schutzsysteme korrekt
eingesetzt werden, damit Fahrer und
Fahrgäste bei maximaler Sicherheit
fahren.
Im Abschnitt „Kopfstützen”, Kapitel
„Kenntnis des Fahrzeugs” werden die
Kopfstützen beschrieben.
70
SICHERHEIT
