2018 Abarth 500 Betriebsanleitung (in German)

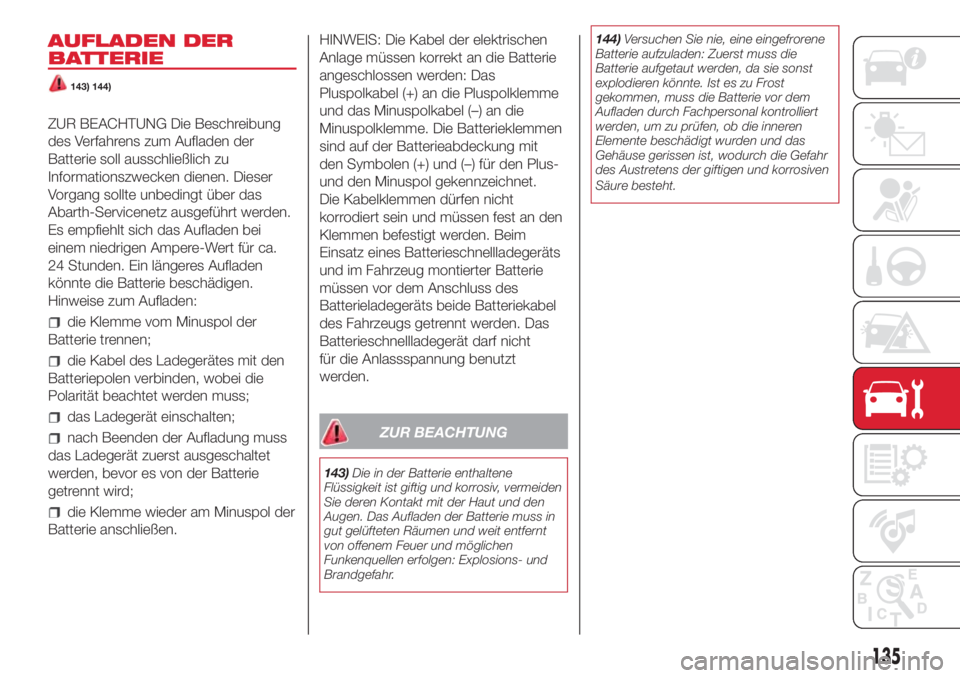

AUFLADEN DER
BATTERIE
143) 144)
ZUR BEACHTUNG Die Beschreibung
des Verfahrens zum Aufladen der
Batterie soll ausschließlich zu
Informationszwecken dienen. Dieser
Vorgang sollte unbedingt über das
Abarth-Servicenetz ausgeführt werden.
Es empfiehlt sich das Aufladen bei
einem niedrigen Ampere-Wert für ca.
24 Stunden. Ein längeres Aufladen
könnte die Batterie beschädigen.
Hinweise zum Aufladen:
die Klemme vom Minuspol der
Batterie trennen;
die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
das Ladegerät einschalten;
nach Beenden der Aufladung muss
das Ladegerät zuerst ausgeschaltet
werden, bevor es von der Batterie
getrennt wird;
die Klemme wieder am Minuspol der
Batterie anschließen.HINWEIS: Die Kabel der elektrischen
Anlage müssen korrekt an die Batterie
angeschlossen werden: Das
Pluspolkabel (+) an die Pluspolklemme
und das Minuspolkabel (–) an die
Minuspolklemme. Die Batterieklemmen
sind auf der Batterieabdeckung mit
den Symbolen (+) und (–) für den Plus-
und den Minuspol gekennzeichnet.
Die Kabelklemmen dürfen nicht
korrodiert sein und müssen fest an den
Klemmen befestigt werden. Beim
Einsatz eines Batterieschnellladegeräts
und im Fahrzeug montierter Batterie
müssen vor dem Anschluss des
Batterieladegeräts beide Batteriekabel
des Fahrzeugs getrennt werden. Das
Batterieschnellladegerät darf nicht
für die Anlassspannung benutzt
werden.
ZUR BEACHTUNG
143)Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv, vermeiden
Sie deren Kontakt mit der Haut und den
Augen. Das Aufladen der Batterie muss in
gut gelüfteten Räumen und weit entfernt
von offenem Feuer und möglichen
Funkenquellen erfolgen: Explosions- und
Brandgefahr.144)Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen: Zuerst muss die
Batterie aufgetaut werden, da sie sonst
explodieren könnte. Ist es zu Frost
gekommen, muss die Batterie vor dem
Aufladen durch Fachpersonal kontrolliert
werden, um zu prüfen, ob die inneren
Elemente beschädigt wurden und das
Gehäuse gerissen ist, wodurch die Gefahr
des Austretens der giftigen und korrosiven
Säure besteht.
135

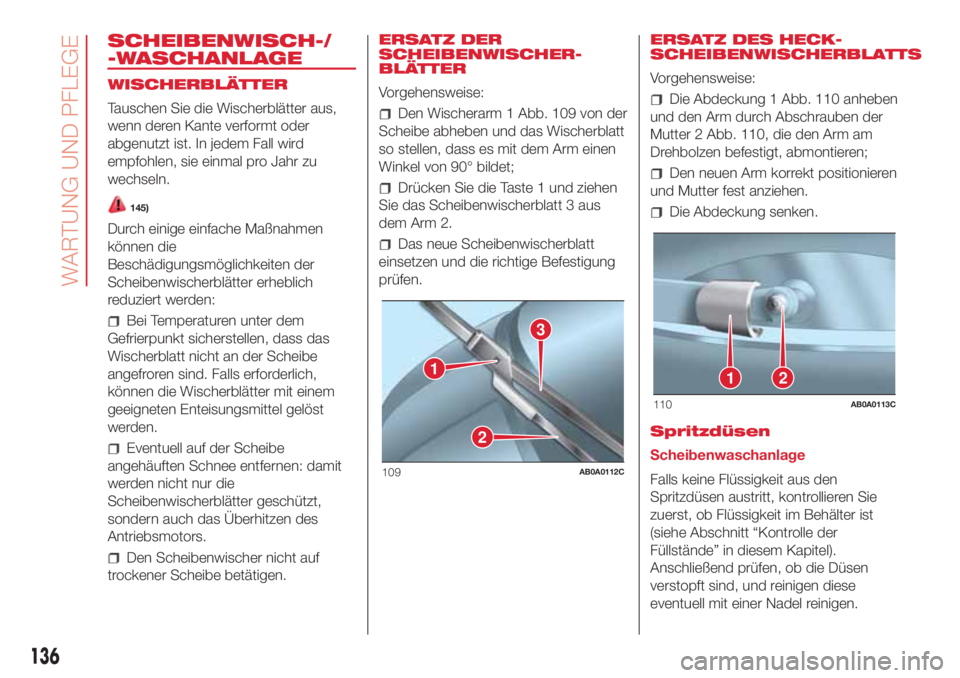

SCHEIBENWISCH-/
-WASCHANLAGE
WISCHERBLÄTTER
Tauschen Sie die Wischerblätter aus,
wenn deren Kante verformt oder
abgenutzt ist. In jedem Fall wird
empfohlen, sie einmal pro Jahr zu
wechseln.
145)
Durch einige einfache Maßnahmen
können die
Beschädigungsmöglichkeiten der
Scheibenwischerblätter erheblich
reduziert werden:
Bei Temperaturen unter dem
Gefrierpunkt sicherstellen, dass das
Wischerblatt nicht an der Scheibe
angefroren sind. Falls erforderlich,
können die Wischerblätter mit einem
geeigneten Enteisungsmittel gelöst
werden.
Eventuell auf der Scheibe
angehäuften Schnee entfernen: damit
werden nicht nur die
Scheibenwischerblätter geschützt,
sondern auch das Überhitzen des
Antriebsmotors.
Den Scheibenwischer nicht auf
trockener Scheibe betätigen.ERSATZ DER
SCHEIBENWISCHER-
BLÄTTER
Vorgehensweise:
Den Wischerarm 1 Abb. 109 von der
Scheibe abheben und das Wischerblatt
so stellen, dass es mit dem Arm einen
Winkel von 90° bildet;
Drücken Sie die Taste 1 und ziehen
Sie das Scheibenwischerblatt 3 aus
dem Arm 2.
Das neue Scheibenwischerblatt
einsetzen und die richtige Befestigung
prüfen.ERSATZ DES HECK-
SCHEIBENWISCHERBLATTS
Vorgehensweise:
Die Abdeckung 1 Abb. 110 anheben
und den Arm durch Abschrauben der
Mutter 2 Abb. 110, die den Arm am
Drehbolzen befestigt, abmontieren;
Den neuen Arm korrekt positionieren
und Mutter fest anziehen.
Die Abdeckung senken.
Spritzdüsen
Scheibenwaschanlage
Falls keine Flüssigkeit aus den
Spritzdüsen austritt, kontrollieren Sie
zuerst, ob Flüssigkeit im Behälter ist
(siehe Abschnitt “Kontrolle der
Füllstände” in diesem Kapitel).
Anschließend prüfen, ob die Düsen
verstopft sind, und reinigen diese
eventuell mit einer Nadel reinigen.
2
3
1
109AB0A0112C
12
110AB0A0113C
136
WARTUNG UND PFLEGE

Die Sprühstrahlen der
Scheibenwaschanlage können durch
Verstellen der Neigung der Spritzdüsen
ausgerichtet werden.
Der Strahl sollte auf ca. 1/3 der Höhe
des oberen Scheibenrands Abb. 111
gerichtet werden.
ZUR BEACHTUNG Bei den Versionen
mit Schiebedach prüfen, dass das
Dach geschlossen ist, bevor man die
Spritzdüsen betätigt.
Heckscheiben-Waschanlage
Die Spritzdüsen der Heckscheibe sind
fest.
Die Spritzdüsenhalterung befindet sich
über der Heckscheibe Abb. 112.
ZUR BEACHTUNG
145)Das Fahren mit abgenutzten
Scheiben-/Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil die Sicht
bei ungünstigen Witterungsbedingungen
zusätzlich verschlechtert wird.
ANHEBEN DES
FAHRZEUGS
34)
Um den sportlichen Charakter zu
unterstreichen ist das Fahrzeug im
unteren Bereich mit aerodynamischen
Verkleidungen und Seitenschwellern
versehen. Falls das Fahrzeug
angehoben werden muss, bitte das
Abarth-Servicenetz aufsuchen, welches
über entsprechende
Säulenhebebühnen und Werkstattheber
verfügt.
ZUR BEACHTUNG
34)Bei der Positionierung der Ausleger der
Hebebühne oder Werkstatthebebühne
besonders umsichtig vorgehen, um eine
Beschädigung der aerodynamischen
Verkleidungen und Seitenschweller zu
vermeiden.
111AB0A0114C
112AB0A0115C
137

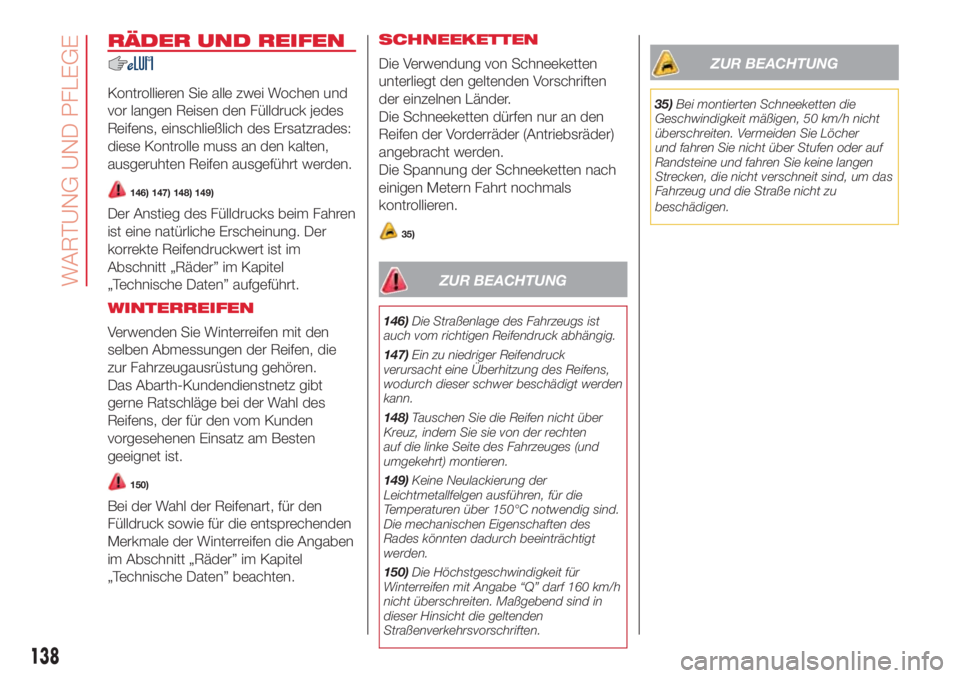

RÄDER UND REIFEN
Kontrollieren Sie alle zwei Wochen und
vor langen Reisen den Fülldruck jedes
Reifens, einschließlich des Ersatzrades:
diese Kontrolle muss an den kalten,
ausgeruhten Reifen ausgeführt werden.
146) 147) 148) 149)
Der Anstieg des Fülldrucks beim Fahren
ist eine natürliche Erscheinung. Der
korrekte Reifendruckwert ist im
Abschnitt „Räder” im Kapitel
„Technische Daten” aufgeführt.
WINTERREIFEN
Verwenden Sie Winterreifen mit den
selben Abmessungen der Reifen, die
zur Fahrzeugausrüstung gehören.
Das Abarth-Kundendienstnetz gibt
gerne Ratschläge bei der Wahl des
Reifens, der für den vom Kunden
vorgesehenen Einsatz am Besten
geeignet ist.
150)
Bei der Wahl der Reifenart, für den
Fülldruck sowie für die entsprechenden
Merkmale der Winterreifen die Angaben
im Abschnitt „Räder” im Kapitel
„Technische Daten” beachten.SCHNEEKETTEN
Die Verwendung von Schneeketten
unterliegt den geltenden Vorschriften
der einzelnen Länder.
Die Schneeketten dürfen nur an den
Reifen der Vorderräder (Antriebsräder)
angebracht werden.
Die Spannung der Schneeketten nach
einigen Metern Fahrt nochmals
kontrollieren.
35)
ZUR BEACHTUNG
146)Die Straßenlage des Fahrzeugs ist
auch vom richtigen Reifendruck abhängig.
147)Ein zu niedriger Reifendruck
verursacht eine Überhitzung des Reifens,
wodurch dieser schwer beschädigt werden
kann.
148)Tauschen Sie die Reifen nicht über
Kreuz, indem Sie sie von der rechten
auf die linke Seite des Fahrzeuges (und
umgekehrt) montieren.
149)Keine Neulackierung der
Leichtmetallfelgen ausführen, für die
Temperaturen über 150°C notwendig sind.
Die mechanischen Eigenschaften des
Rades könnten dadurch beeinträchtigt
werden.
150)Die Höchstgeschwindigkeit für
Winterreifen mit Angabe “Q” darf 160 km/h
nicht überschreiten. Maßgebend sind in
dieser Hinsicht die geltenden
Straßenverkehrsvorschriften.
ZUR BEACHTUNG
35)Bei montierten Schneeketten die
Geschwindigkeit mäßigen, 50 km/h nicht
überschreiten. Vermeiden Sie Löcher
und fahren Sie nicht über Stufen oder auf
Randsteine und fahren Sie keine langen
Strecken, die nicht verschneit sind, um das
Fahrzeug und die Straße nicht zu
beschädigen.
138
WARTUNG UND PFLEGE

KAROSSERIE
PFLEGE DER
KAROSSERIE
Lackierung
Für eine korrekte Wagenwäsche:
die Dachantenne abmontieren,
damit sie in einer automatischen
Waschanlage nicht beschädigt wird;
Dampfstrahler oder
Hochdruckreiniger benutzen. Immer
einen Abstand von mindestens 40 cm
von der Karosserie einhalten, um
Beschädigungen oder Alterationen zu
vermeiden. Wasseransammlungen
können auf längere Zeit hin das
Fahrzeug beschädigen.
die Karosserie mit einem
Niederdruck-Wasserstrahl abspülen;
die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft
den Schwamm ausspülen;
Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
abtrocknen.Während des Trocknens vor allem auf
die weniger sichtbaren Teile achten, wie
Türöffnungen, Motorhaube,
Scheinwerfereinfassungen, in denen
sich leicht Wasser anstaut. Nach der
Wagenwäsche das Fahrzeug am
Besten im Freien stehen lassen, damit
sämtliche verbliebene Feuchtigkeit
verdunsten kann.
Das Fahrzeug nicht waschen, wenn es
in der Sonne geparkt war oder die
Motorhaube noch heiß ist: dies könnte
den Glanz der Lackierung
beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu
reinigen.
Vermeiden Sie möglichst, das Fahrzeug
unter Bäumen zu parken. Die
harzartigen Absonderungen, die von
vielen Baumarten herunterfallen,
verleihen dem Lack ein mattes
Aussehen und fördern den möglichen
Beginn von Korrosionsprozessen.
ZUR BEACHTUNG Vogelkot muss
sofort und gründlich abgewaschen
werden, da dessen Säure besonders
ätzend wirkt.
6)
36)
Versionen mit Mattlackierung
Diese Versionen mit exklusiver
Mattlackierung bedürfen zur Wahrung
ihrer Eigenschaften besonderer
Sorgfalt. Es folgen einige Tipps für eine
einwandfreie Pflege.
36) 37) 38)
Versionen mit Aufklebern
Das Reinigen oder Waschen des
Fahrzeugs bzw. von Teilen davon, die
mit einem Aufkleber versehen,
verschönert und/oder mit individuellem
gestaltet wurden, darf dies nur manuell
erfolgen.
Es wird empfohlen, keine
Lösungsmittel, Wachs, Reinigungsmittel
oder Ähnliches für die Pflege des
Fahrzeugs zu verwenden, da diese
Beschädigungen und/oder das Ablösen
der Aufkleber bzw. Teilen davon
verursachen kann.
Werden solche Mittel bzw. solche
Wasch- oder Reinigungsarten
eingesetzt, führt dies daher zum Verfall
der Garantie.
HINWEIS Es wird geraten, keine
aggressiven Produkte zum Reinigen
des Fahrzeugs zu verwenden.
139

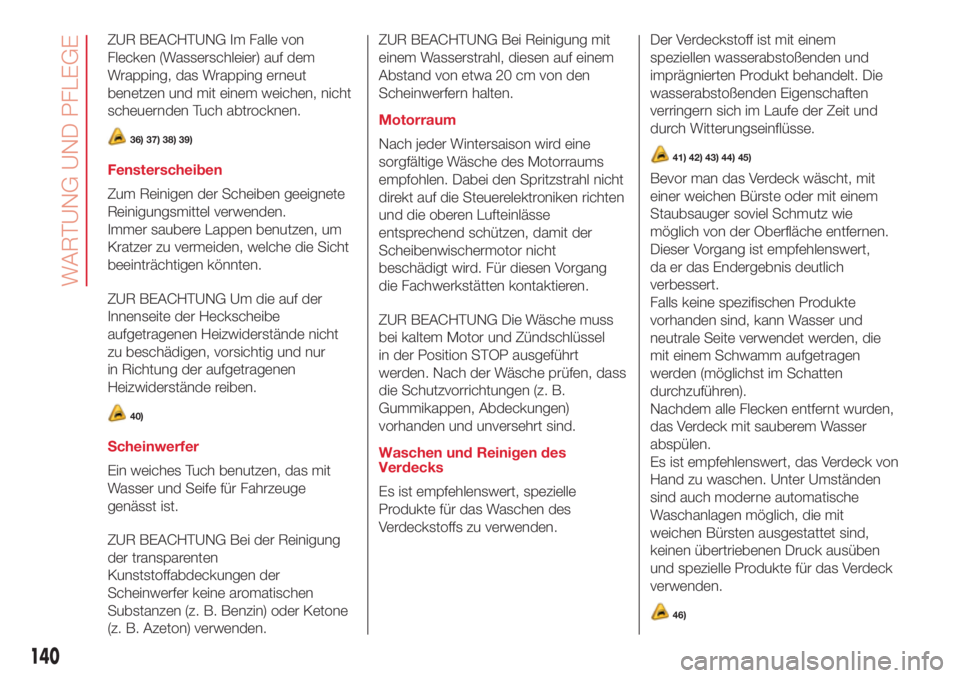

ZUR BEACHTUNG Im Falle von
Flecken (Wasserschleier) auf dem
Wrapping, das Wrapping erneut
benetzen und mit einem weichen, nicht
scheuernden Tuch abtrocknen.
36) 37) 38) 39)
Fensterscheiben
Zum Reinigen der Scheiben geeignete
Reinigungsmittel verwenden.
Immer saubere Lappen benutzen, um
Kratzer zu vermeiden, welche die Sicht
beeinträchtigen könnten.
ZUR BEACHTUNG Um die auf der
Innenseite der Heckscheibe
aufgetragenen Heizwiderstände nicht
zu beschädigen, vorsichtig und nur
in Richtung der aufgetragenen
Heizwiderstände reiben.
40)
Scheinwerfer
Ein weiches Tuch benutzen, das mit
Wasser und Seife für Fahrzeuge
genässt ist.
ZUR BEACHTUNG Bei der Reinigung
der transparenten
Kunststoffabdeckungen der
Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketone
(z. B. Azeton) verwenden.ZUR BEACHTUNG Bei Reinigung mit
einem Wasserstrahl, diesen auf einem
Abstand von etwa 20 cm von den
Scheinwerfern halten.
Motorraum
Nach jeder Wintersaison wird eine
sorgfältige Wäsche des Motorraums
empfohlen. Dabei den Spritzstrahl nicht
direkt auf die Steuerelektroniken richten
und die oberen Lufteinlässe
entsprechend schützen, damit der
Scheibenwischermotor nicht
beschädigt wird. Für diesen Vorgang
die Fachwerkstätten kontaktieren.
ZUR BEACHTUNG Die Wäsche muss
bei kaltem Motor und Zündschlüssel
in der Position STOP ausgeführt
werden. Nach der Wäsche prüfen, dass
die Schutzvorrichtungen (z. B.
Gummikappen, Abdeckungen)
vorhanden und unversehrt sind.
Waschen und Reinigen des
Verdecks
Es ist empfehlenswert, spezielle
Produkte für das Waschen des
Verdeckstoffs zu verwenden.Der Verdeckstoff ist mit einem
speziellen wasserabstoßenden und
imprägnierten Produkt behandelt. Die
wasserabstoßenden Eigenschaften
verringern sich im Laufe der Zeit und
durch Witterungseinflüsse.
41) 42) 43) 44) 45)
Bevor man das Verdeck wäscht, mit
einer weichen Bürste oder mit einem
Staubsauger soviel Schmutz wie
möglich von der Oberfläche entfernen.
Dieser Vorgang ist empfehlenswert,
da er das Endergebnis deutlich
verbessert.
Falls keine spezifischen Produkte
vorhanden sind, kann Wasser und
neutrale Seite verwendet werden, die
mit einem Schwamm aufgetragen
werden (möglichst im Schatten
durchzuführen).
Nachdem alle Flecken entfernt wurden,
das Verdeck mit sauberem Wasser
abspülen.
Es ist empfehlenswert, das Verdeck von
Hand zu waschen. Unter Umständen
sind auch moderne automatische
Waschanlagen möglich, die mit
weichen Bürsten ausgestattet sind,
keinen übertriebenen Druck ausüben
und spezielle Produkte für das Verdeck
verwenden.
46)
140
WARTUNG UND PFLEGE

Nach dem Waschen das Fahrzeug im
Schatten trocknen lassen, direkte
Sonneneinstrahlung vermeiden.
Imprägnierung des Verdecks
Ausschließlich imprägnierende
Produkte, die speziell für Stoffverdecke
sind, benutzen.
47) 48)
Interner Stoff des Verdecks
Staub mit einer weichen Bürste
entfernen. Keine synthetischen,
„harten” Bürsten verwenden, die die
Stoffoberfläche abtragen könnten.
Die Oberfläche mit einem Lappen aus
Mikrofaser oder mit einem weichen
Schwamm mit Wasser und neutraler
Seife behandeln. Dabei darauf achten,
alle Bereiche zu behandeln, auch die
nicht verschmutzten, um
Schmutzränder und Schattenbildungen
auf der Oberfläche zu verhindern.
Evtl. widerstandsfähige Flecken können
mithilfe von Fleckenentfernern mit
sanften Lösungsmitteln, die
normalerweise bei den Pflegeprodukten
für das Auto erhältlich sind, behandelt
werden. Die Behandlung erfolgt mittels
Tamponade (niemals reiben) nur auf
der eingeschränkten und
umschriebenen befleckten Fläche.
ZUR BEACHTUNG
6)Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen,
die für das Auffangen und die Reinigung
der für das Waschen verwendeten
Flüssigkeiten eingerichtet sind.
ZUR BEACHTUNG
36)Vermeiden Sie bei automatischen
Waschanlagen, die Reinigung mit Rollen
oder Bürsten. Die Autowäsche sollte
ausschließlich von Hand mit
Reinigungsmitteln mit neutralem PH
erfolgen. Das Fahrzeug immer mit einem
feuchten Wildlederlappen gut abtrocknen.
Zur Wahrung der Lackeigenschaften bei
und nach der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel benutzen.
37)Vogelkot muss sofort und gründlich
abgewaschen werden, da dessen Säure
besonders ätzend wirkt.
38)Soweit wie möglich sollte das Fahrzeug
nicht unter Bäumen geparkt werden.
Eventuellen Baumharz sofort entfernen,
denn nach dem Austrocknen sind diese
Rückstände ausschließlich mit
scheuernden bzw. polierenden Mitteln zu
entfernen, durch die aber die Gefahr
besteht, die typische Matteigenschaft des
Lacks zu verändern.39)Vom Waschen mit einem
Hochdruckreiniger wird prinzipiell
abgeraten. Sollte trotzdem ein solcher zum
Einsatz kommen, wird zu einem
Mindestabstand von 40 cm bei Wasser mit
Umgebungstemperatur geraten.
40)Zur Reinigung der Windschutz- und
Heckscheibe keine unverdünnte
Scheibenwaschflüssigkeit benutzen. Immer
zuerst mit 50% Wasser verdünnen.
41)Vogelkot oder Harz sofort vom Verdeck
entfernen, da diese, auf Grund ihrer
Ätzwirkung schwere Schäden am Stoff
verursachen können.
42)Keine Hochdruckwaschanlage
benutzen.
43)Mit Dampfreinigern oder
Hochdruckreinigern immer einen
entsprechenden Abstand einhalten und die
Temperatur von maximale 60°C nicht
überschreiten. Ist der Abstand zu kurz oder
der Druck zu hoch, können Schäden,
Veränderungen und Wassereinsickerungen
auftreten.
44)Bei Wasserpistolen darf der Strahl nicht
direkt auf die Umfangsschnitte des
Gewebes und den Umfang der
Heckscheibe gerichtet werden.
Anderenfalls können Wassereinsickerungen
auftreten.
45)Niemals Alkohol, Benzin, chemische
Produkte, Reinigungsmittel, Flecklöser,
Wachs, Lösungsmittel und Produkte
"waschen und polieren" benutzen.
46)Um Flecken und Schmutzränder zu
vermeiden, darf die Seife nicht zu lange auf
dem Stoff bleiben. Sofort auswaschen
und falls notwendig den Vorgang
wiederholen.
141

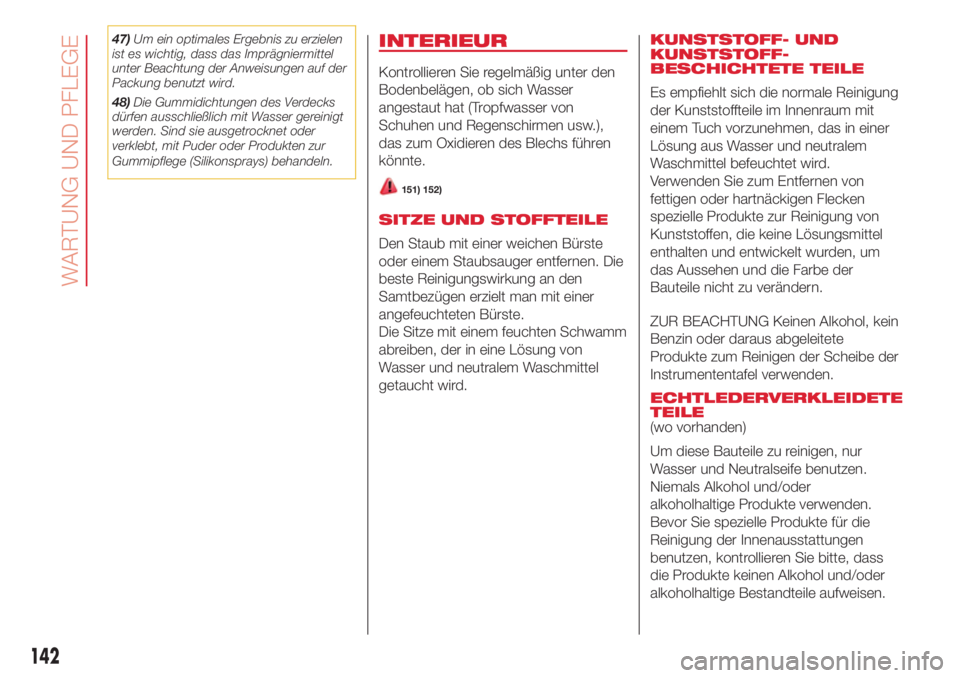

47)Um ein optimales Ergebnis zu erzielen
ist es wichtig, dass das Imprägniermittel
unter Beachtung der Anweisungen auf der
Packung benutzt wird.
48)Die Gummidichtungen des Verdecks
dürfen ausschließlich mit Wasser gereinigt
werden. Sind sie ausgetrocknet oder
verklebt, mit Puder oder Produkten zur
Gummipflege (Silikonsprays) behandeln.INTERIEUR
Kontrollieren Sie regelmäßig unter den
Bodenbelägen, ob sich Wasser
angestaut hat (Tropfwasser von
Schuhen und Regenschirmen usw.),
das zum Oxidieren des Blechs führen
könnte.
151) 152)
SITZE UND STOFFTEILE
Den Staub mit einer weichen Bürste
oder einem Staubsauger entfernen. Die
beste Reinigungswirkung an den
Samtbezügen erzielt man mit einer
angefeuchteten Bürste.
Die Sitze mit einem feuchten Schwamm
abreiben, der in eine Lösung von
Wasser und neutralem Waschmittel
getaucht wird.KUNSTSTOFF- UND
KUNSTSTOFF-
BESCHICHTETE TEILE
Es empfiehlt sich die normale Reinigung
der Kunststoffteile im Innenraum mit
einem Tuch vorzunehmen, das in einer
Lösung aus Wasser und neutralem
Waschmittel befeuchtet wird.
Verwenden Sie zum Entfernen von
fettigen oder hartnäckigen Flecken
spezielle Produkte zur Reinigung von
Kunststoffen, die keine Lösungsmittel
enthalten und entwickelt wurden, um
das Aussehen und die Farbe der
Bauteile nicht zu verändern.
ZUR BEACHTUNG Keinen Alkohol, kein
Benzin oder daraus abgeleitete
Produkte zum Reinigen der Scheibe der
Instrumententafel verwenden.
ECHTLEDERVERKLEIDETE
TEILE
(wo vorhanden)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder
alkoholhaltige Produkte verwenden.
Bevor Sie spezielle Produkte für die
Reinigung der Innenausstattungen
benutzen, kontrollieren Sie bitte, dass
die Produkte keinen Alkohol und/oder
alkoholhaltige Bestandteile aufweisen.
142
WARTUNG UND PFLEGE
