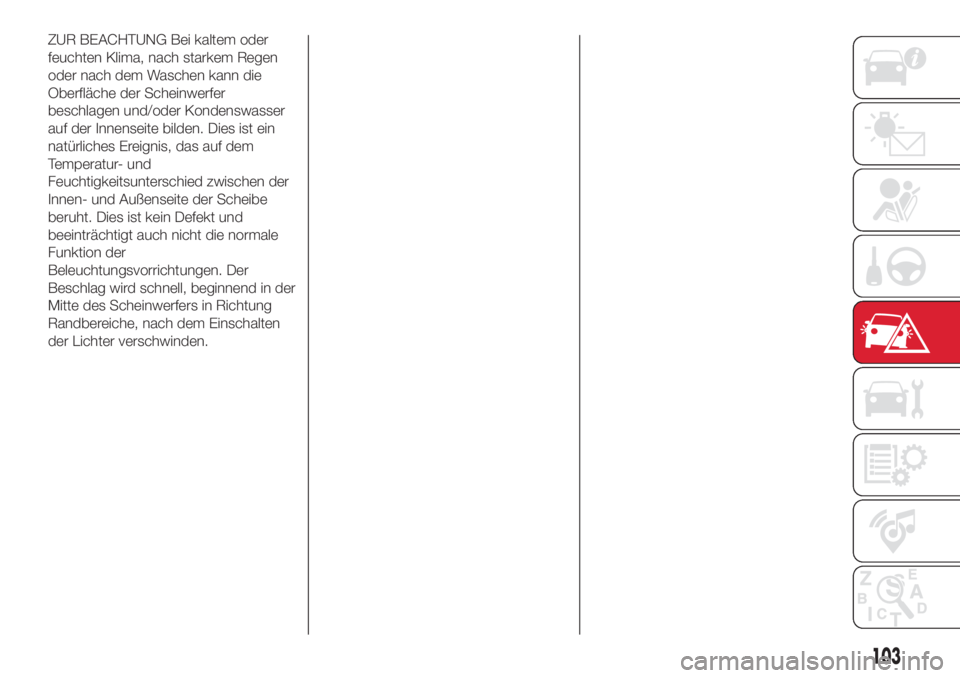

ZUR BEACHTUNG Bei kaltem oder
feuchten Klima, nach starkem Regen
oder nach dem Waschen kann die
Oberfläche der Scheinwerfer
beschlagen und/oder Kondenswasser
auf der Innenseite bilden. Dies ist ein
natürliches Ereignis, das auf dem
Temperatur- und
Feuchtigkeitsunterschied zwischen der
Innen- und Außenseite der Scheibe
beruht. Dies ist kein Defekt und
beeinträchtigt auch nicht die normale
Funktion der
Beleuchtungsvorrichtungen. Der
Beschlag wird schnell, beginnend in der
Mitte des Scheinwerfers in Richtung
Randbereiche, nach dem Einschalten
der Lichter verschwinden.
103
Page 106 of 208

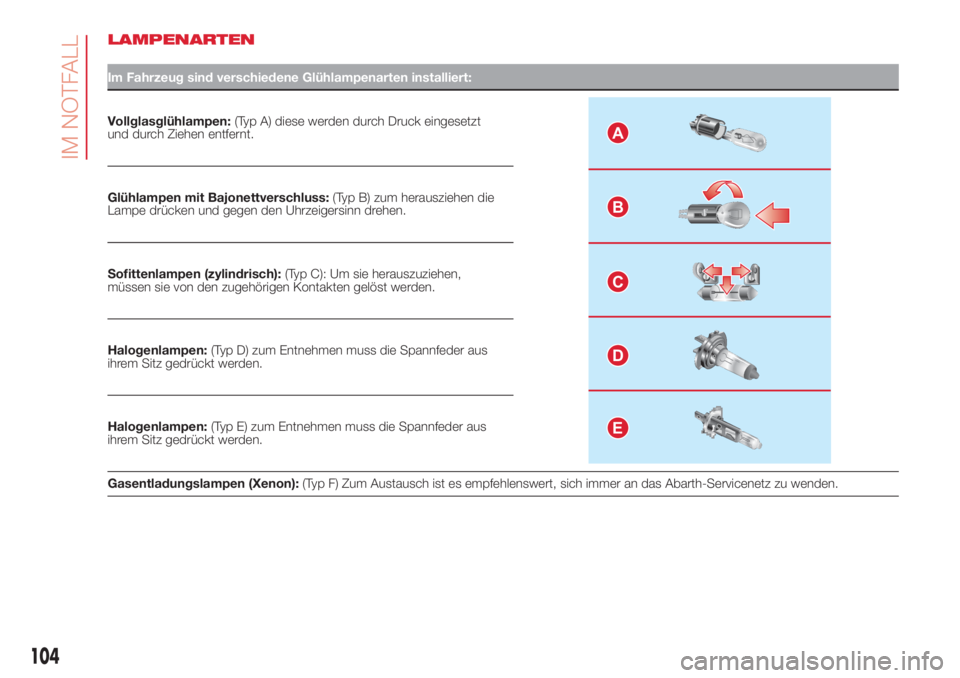

LAMPENARTEN
Im Fahrzeug sind verschiedene Glühlampenarten installiert:
Vollglasglühlampen:(Typ A) diese werden durch Druck eingesetzt
und durch Ziehen entfernt.A
B
C
D
E
Glühlampen mit Bajonettverschluss:(Typ B) zum herausziehen die
Lampe drücken und gegen den Uhrzeigersinn drehen.
Sofittenlampen (zylindrisch):(Typ C): Um sie herauszuziehen,
müssen sie von den zugehörigen Kontakten gelöst werden.
Halogenlampen:(Typ D) zum Entnehmen muss die Spannfeder aus
ihrem Sitz gedrückt werden.
Halogenlampen:(Typ E) zum Entnehmen muss die Spannfeder aus
ihrem Sitz gedrückt werden.
Gasentladungslampen (Xenon):(Typ F) Zum Austausch ist es empfehlenswert, sich immer an das Abarth-Servicenetz zu wenden.
104
IM NOTFALL
Page 107 of 208

Glühlampen

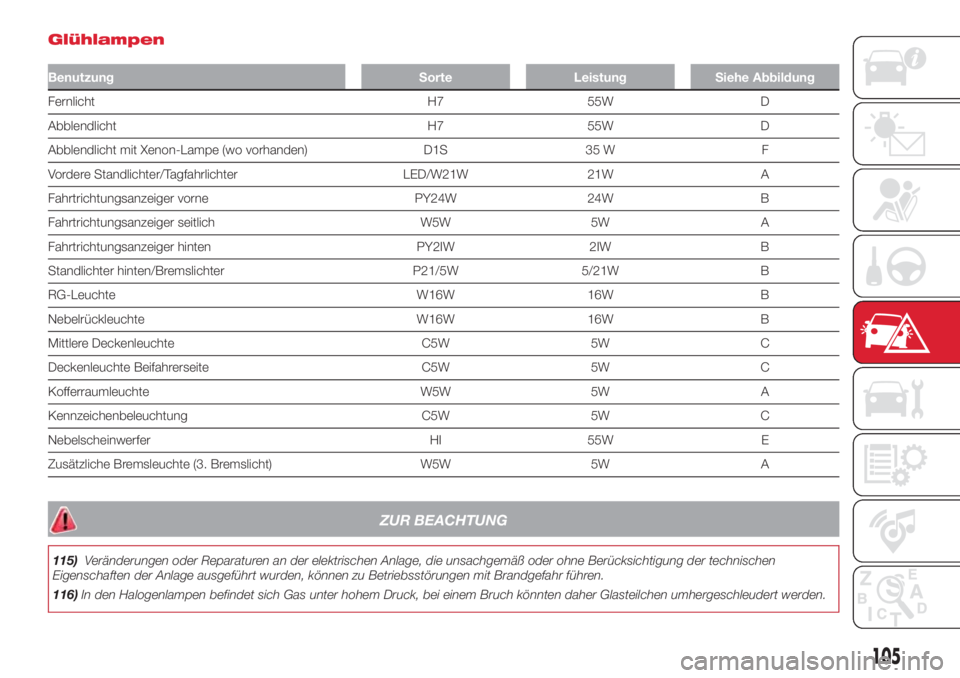

Benutzung Sorte Leistung Siehe Abbildung
Fernlicht H7 55W D
Abblendlicht H7 55W D
Abblendlicht mit Xenon-Lampe (wo vorhanden) D1S 35 W F
Vordere Standlichter/Tagfahrlichter LED/W21W 21W A
Fahrtrichtungsanzeiger vorne PY24W 24W B
Fahrtrichtungsanzeiger seitlich W5W 5W A
Fahrtrichtungsanzeiger hinten PY2IW 2IW B
Standlichter hinten/Bremslichter P21/5W 5/21W B
RG-Leuchte W16W 16W B
Nebelrückleuchte W16W 16W B
Mittlere Deckenleuchte C5W 5W C
Deckenleuchte Beifahrerseite C5W 5W C
Kofferraumleuchte W5W 5W A
Kennzeichenbeleuchtung C5W 5W C
Nebelscheinwerfer HI 55W E
Zusätzliche Bremsleuchte (3. Bremslicht) W5W 5W A

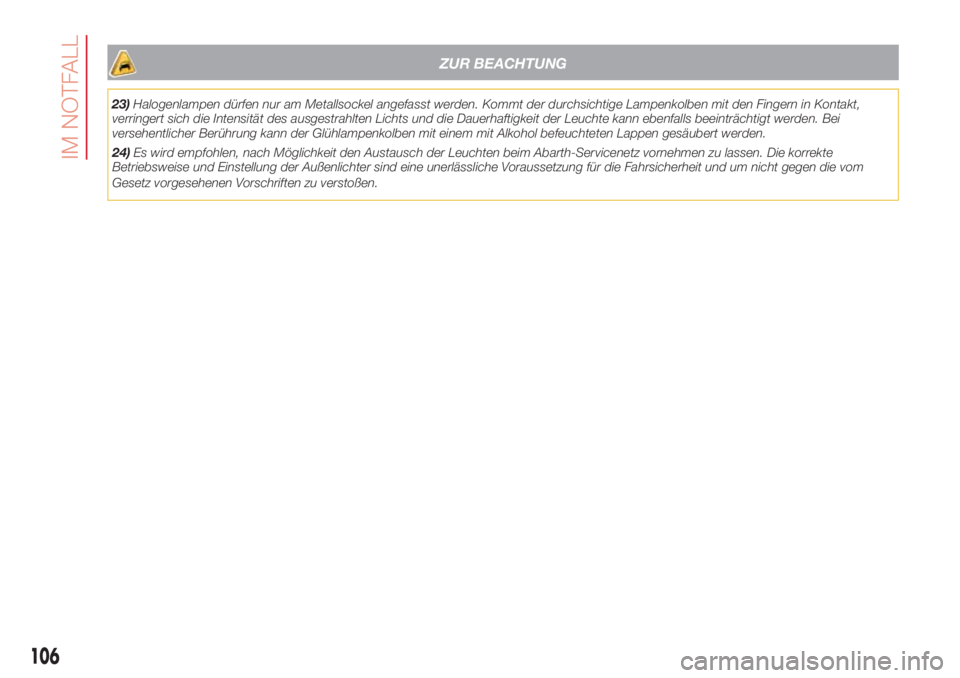

ZUR BEACHTUNG
115)Veränderungen oder Reparaturen an der elektrischen Anlage, die unsachgemäß oder ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt wurden, können zu Betriebsstörungen mit Brandgefahr führen.
116)In den Halogenlampen befindet sich Gas unter hohem Druck, bei einem Bruch könnten daher Glasteilchen umhergeschleudert werden.
105
Page 108 of 208
ZUR BEACHTUNG
23)Halogenlampen dürfen nur am Metallsockel angefasst werden. Kommt der durchsichtige Lampenkolben mit den Fingern in Kontakt,
verringert sich die Intensität des ausgestrahlten Lichts und die Dauerhaftigkeit der Leuchte kann ebenfalls beeinträchtigt werden. Bei
versehentlicher Berührung kann der Glühlampenkolben mit einem mit Alkohol befeuchteten Lappen gesäubert werden.
24)Es wird empfohlen, nach Möglichkeit den Austausch der Leuchten beim Abarth-Servicenetz vornehmen zu lassen. Die korrekte
Betriebsweise und Einstellung der Außenlichter sind eine unerlässliche Voraussetzung für die Fahrsicherheit und um nicht gegen die vom
Gesetz vorgesehenen Vorschriften zu verstoßen.
106
IM NOTFALL
Page 109 of 208

AUSWECHSELN DER
GLÜHLAMPE BEI
EINER
AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe”.
FRONTSCHEINWERFER-
GRUPPEN
In den Frontleuchtengruppen befinden
sich die Lampen für Standlicht,
Abblendlicht, Fernlicht und
Fahrtrichtungsanzeiger.
Zugang zu den Lampen der
Richtungsanzeigern
Den Beckel 1 Abb. 82 vom Motorraum
aus entfernen.
Zugang zu den Lampen des
Abblendlichts
Den Deckel 2 Abb. 82 entgegen dem
Uhrzeigersinn drehen.Zugang zu den Lampen des
Standlichts/Tagfahrlichts (D.R.L.)
und des Fernlichts
Die Räder vollständig eindrehen, die
Abdeckung 3 Abb. 83 (an Radkasten
bei den Leuchten) öffnen und danach
den Gummideckel 4 Abb. 83 entfernen.
FAHRTRICHTUNGS-
ANZEIGER
Vorn
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Deckel 1 Abb. 82 entgegen
dem Uhrzeigersinn drehen und
entfernen;
Den Lampensockel 1 Abb. 84 gegen
den Uhrzeigersinn drehen und
herausziehen;
Die eingedrückte Glühlampe
herausziehen und auswechseln.
Den Lampensockel 1 wieder
einsetzen und im Uhrzeigersinn drehen,
wobei die richtige Befestigung zu
prüfen ist.
Den Deckel einsetzen und im
Uhrzeigersinn drehen.
Seitlich
ACHTUNG Bei dieser Arbeit müssen
alle Vorsichtsmaßnahmen getroffen
werden, um die Karosserie nicht zu
beschädigen (wir empfehlen, eine
ausreichend starre Plastikkarte mit
geeigneter Dicke zu benutzen).
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
An der durch die Pfeile 1 und 2
angegebenen Stelle eine Hebelwirkung
ausüben, um die Befestigungsfeder
zusammenzudrücken und die Lampe
herauszuziehen. Abb. 85
1
2
82AB0A0309C
3
4
83AB0A0089C84AB0A0361C
107
Page 110 of 208

Die Lampenhalterung entgegen dem
Uhrzeigersinn drehen, die mit Druck
eingesetzte Lampe herausziehen und
austauschen.
Die Lampenfassung in das
durchsichtige Element einsetzen, dann
die Lampe positionieren und das
Einrasten der Befestigungsfeder prüfen.

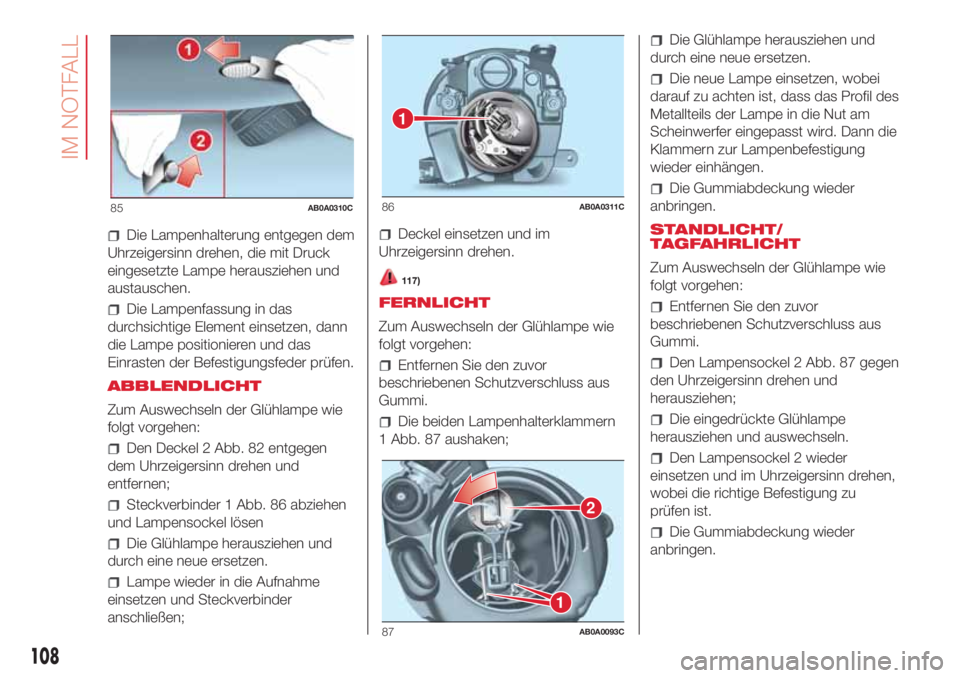

ABBLENDLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Den Deckel 2 Abb. 82 entgegen
dem Uhrzeigersinn drehen und
entfernen;
Steckverbinder 1 Abb. 86 abziehen
und Lampensockel lösen
Die Glühlampe herausziehen und
durch eine neue ersetzen.
Lampe wieder in die Aufnahme
einsetzen und Steckverbinder
anschließen;
Deckel einsetzen und im
Uhrzeigersinn drehen.
117)
FERNLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Entfernen Sie den zuvor
beschriebenen Schutzverschluss aus
Gummi.
Die beiden Lampenhalterklammern
1 Abb. 87 aushaken;
Die Glühlampe herausziehen und
durch eine neue ersetzen.
Die neue Lampe einsetzen, wobei
darauf zu achten ist, dass das Profil des
Metallteils der Lampe in die Nut am
Scheinwerfer eingepasst wird. Dann die
Klammern zur Lampenbefestigung
wieder einhängen.
Die Gummiabdeckung wieder
anbringen.
STANDLICHT/
TAGFAHRLICHT
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
Entfernen Sie den zuvor
beschriebenen Schutzverschluss aus
Gummi.
Den Lampensockel 2 Abb. 87 gegen
den Uhrzeigersinn drehen und
herausziehen;
Die eingedrückte Glühlampe
herausziehen und auswechseln.
Den Lampensockel 2 wieder
einsetzen und im Uhrzeigersinn drehen,
wobei die richtige Befestigung zu
prüfen ist.
Die Gummiabdeckung wieder
anbringen.
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
108
IM NOTFALL
Page 111 of 208

NEBELSCHEINWERFER
(wo vorhanden)
Für das Auswechseln dieser Lampen,
das Abarth-Kundendienstnetz
aufsuchen.
HECKLEUCHTEN
Zum Austauschen einer Glühlampe wie
folgt vorgehen:
Den Kofferraum öffnen.
Die beiden Befestigungsschrauben 1
Abb. 88 lösen und die
Scheinwerfergruppe axial herausziehen,
ohne diese zu drehen;
Den Lampensockel aus dem Sitz
entfernen, nachdem man ihn von den
Halteflügeln 2 gelöst hat;
Die Lampen durch leichtes Drücken
und Drehen entgegen dem
Uhrzeigersinn herausziehen.Die Lampen haben folgende
Anordnung Abb. 89:
1 : Standlicht/Stop;
2 : Fahrtrichtungsanzeiger.
RÜCKLICHT/
NEBELSCHLUSSLEUCHTE
Zum Austausch der Lampen wende
man sich immer an das
Abarth-Kundendienstnetz.
DRITTES BREMSLICHT
Zum Austauschen einer Glühlampe wie
folgt vorgehen:
Die beiden Schutzdeckel entfernen
und die beiden Befestigungsschrauben
1 Abb. 90 lösen.
Die Gruppe herausziehen.
Den elektrischen Steckverbinder 2
Abb. 91 trennen.
Auf die Haltevorrichtung 3 Abb. 91
drücken und die Lampenfassung
öffnen.
Die mit Druck eingesetzte, zu
wechselnde Lampe herausziehen und
austauschen.
Die Lampenfassung wieder
schließen und die richtige Befestigung
des Halters prüfen.
Die beiden Befestigungsschrauben
festziehen und die Schutzdeckel
einsetzen.
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
109
Page 112 of 208

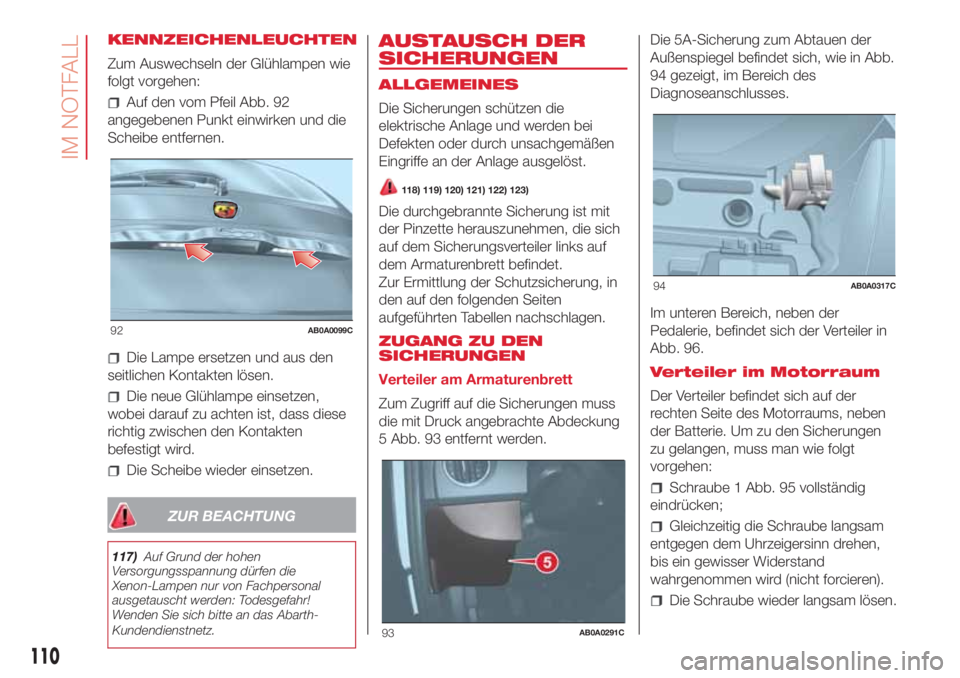

KENNZEICHENLEUCHTEN
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Auf den vom Pfeil Abb. 92
angegebenen Punkt einwirken und die
Scheibe entfernen.
Die Lampe ersetzen und aus den
seitlichen Kontakten lösen.
Die neue Glühlampe einsetzen,
wobei darauf zu achten ist, dass diese
richtig zwischen den Kontakten
befestigt wird.
Die Scheibe wieder einsetzen.
ZUR BEACHTUNG
117)Auf Grund der hohen
Versorgungsspannung dürfen die
Xenon-Lampen nur von Fachpersonal
ausgetauscht werden: Todesgefahr!
Wenden Sie sich bitte an das Abarth-
Kundendienstnetz.
AUSTAUSCH DER
SICHERUNGEN
ALLGEMEINES
Die Sicherungen schützen die
elektrische Anlage und werden bei
Defekten oder durch unsachgemäßen
Eingriffe an der Anlage ausgelöst.
118) 119) 120) 121) 122) 123)
Die durchgebrannte Sicherung ist mit
der Pinzette herauszunehmen, die sich
auf dem Sicherungsverteiler links auf
dem Armaturenbrett befindet.
Zur Ermittlung der Schutzsicherung, in
den auf den folgenden Seiten
aufgeführten Tabellen nachschlagen.
ZUGANG ZU DEN
SICHERUNGEN
Verteiler am Armaturenbrett
Zum Zugriff auf die Sicherungen muss
die mit Druck angebrachte Abdeckung
5 Abb. 93 entfernt werden.Die 5A-Sicherung zum Abtauen der
Außenspiegel befindet sich, wie in Abb.
94 gezeigt, im Bereich des
Diagnoseanschlusses.
Im unteren Bereich, neben der
Pedalerie, befindet sich der Verteiler in
Abb. 96.
Verteiler im Motorraum
Der Verteiler befindet sich auf der
rechten Seite des Motorraums, neben
der Batterie. Um zu den Sicherungen
zu gelangen, muss man wie folgt
vorgehen:
Schraube 1 Abb. 95 vollständig
eindrücken;
Gleichzeitig die Schraube langsam
entgegen dem Uhrzeigersinn drehen,
bis ein gewisser Widerstand
wahrgenommen wird (nicht forcieren).
Die Schraube wieder langsam lösen.
92AB0A0099C
93AB0A0291C
94AB0A0317C
