2018 Abarth 500 Betriebsanleitung (in German)

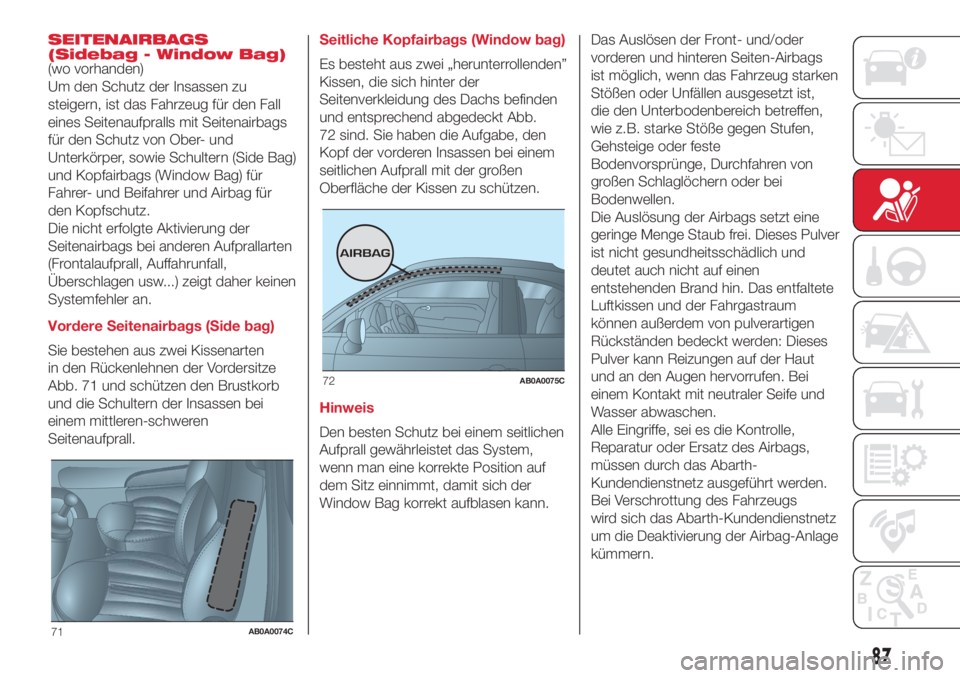

SEITENAIRBAGS
(Sidebag - Window Bag)
(wo vorhanden)
Um den Schutz der Insassen zu
steigern, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit Seitenairbags
für den Schutz von Ober- und
Unterkörper, sowie Schultern (Side Bag)
und Kopfairbags (Window Bag) für
Fahrer- und Beifahrer und Airbag für
den Kopfschutz.
Die nicht erfolgte Aktivierung der
Seitenairbags bei anderen Aufprallarten
(Frontalaufprall, Auffahrunfall,
Überschlagen usw...) zeigt daher keinen
Systemfehler an.
Vordere Seitenairbags (Side bag)
Sie bestehen aus zwei Kissenarten
in den Rückenlehnen der Vordersitze
Abb. 71 und schützen den Brustkorb
und die Schultern der Insassen bei
einem mittleren-schweren
Seitenaufprall.Seitliche Kopfairbags (Window bag)
Es besteht aus zwei „herunterrollenden”
Kissen, die sich hinter der
Seitenverkleidung des Dachs befinden
und entsprechend abgedeckt Abb.
72 sind. Sie haben die Aufgabe, den
Kopf der vorderen Insassen bei einem
seitlichen Aufprall mit der großen
Oberfläche der Kissen zu schützen.
Hinweis
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Window Bag korrekt aufblasen kann.Das Auslösen der Front- und/oder
vorderen und hinteren Seiten-Airbags
ist möglich, wenn das Fahrzeug starken
Stößen oder Unfällen ausgesetzt ist,
die den Unterbodenbereich betreffen,
wie z.B. starke Stöße gegen Stufen,
Gehsteige oder feste
Bodenvorsprünge, Durchfahren von
großen Schlaglöchern oder bei
Bodenwellen.
Die Auslösung der Airbags setzt eine
geringe Menge Staub frei. Dieses Pulver
ist nicht gesundheitsschädlich und
deutet auch nicht auf einen
entstehenden Brand hin. Das entfaltete
Luftkissen und der Fahrgastraum
können außerdem von pulverartigen
Rückständen bedeckt werden: Dieses
Pulver kann Reizungen auf der Haut
und an den Augen hervorrufen. Bei
einem Kontakt mit neutraler Seife und
Wasser abwaschen.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Abarth-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs
wird sich das Abarth-Kundendienstnetz
um die Deaktivierung der Airbag-Anlage
kümmern.
71AB0A0074C
72AB0A0075C
87

Die Aktivierung der Gurtstraffer, der
Frontairbags und der seitlichen Airbags
wird unterschiedlich je nach der Art
des Aufpralls festgelegt. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.
Wenn sich durch einen Unfall eine der
Sicherheitsvorrichtungen aktiviert haben
sollte, wenden Sie sich bitte an den
Abarth-Kundendienst, um diese zu
ersetzen und die Unversehrtheit der
elektrischen Anlage überprüfen zu
lassen.
95) 96) 97) 98) 99) 100) 101) 102) 103) 104) 105)
106)
ZUR BEACHTUNG
90)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbags auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Aufblasen des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.91)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht
mit nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.
92)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden,
wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird.
Außerdem muss der Beifahrersitz so weit
wie möglich nach hinten geschoben
werden, um einen eventuellen Kontakt des
Kindersitzes mit dem Armaturenbrett zu
vermeiden. Den Beifahrerairbag sofort
wieder aktivieren, sobald der Kindersitz
entfernt wurde.
93)Die Störung der Kontrollleuchtewird vom Aufleuchten des Symbolsauf dem Display angezeigt. In diesem
Fall zeigt die Kontrollleuchteunter
Umständen eventuelle Störungen
der Rückhaltesysteme nicht an. Vor einer
Fortsetzung der Fahrt das Abarth-
Kundendienstnetz für eine sofortige
Kontrolle des Systems aufsuchen.94)Die Leuchte
zeigt den Zustand des
Airbag-Schutzes des Beifahrers an. Ist
die LED aus, ist der Schutz auf der
Beifahrerseite aktiv: zur Deaktivierung das
Setup-Menü öffnen (die LED leuchtet).
Nach dem Anlassen des Fahrzeugs
(Schlüssel auf MAR), leuchtet die
Kontrollleuchte ca. 8 Sekunden lang, wenn
nach dem vorherigen Abschalten des
Motors mindestens 5 Sekunden
verstrichen sind. Sollte die LED nicht unter
diesen Bedingungen funktionieren, das
Abarth-Kundendienstnetz aufsuchen. Wird
der Fahrzeugmotor nach einem Abstellen
des Motors vor dem Verstreichen von 5
Sekunden wieder eingeschaltet, kann
es vorkommen, dass die Kontrollleuchte
aus bleibt. Um den einwandfreien Betrieb
der Kontrollleuchte sicherzustellen, den
Fahrzeugmotor abstellen und erst nach
mindestens 5 Sekunden wieder
einschalten. Je nach Fahrzeugzustand
könnten die Kontrollleuchten mit
unterschiedlicher Intensität leuchten. Die
Intensität könnte sich auch während des
Drehens des Zündschlüssels ändern.
95)Wenn die Kontrollleuchte
beim
Drehen des Zündschlüssels auf Position
MAR nicht aufleuchtet oder während
der Fahrt dauerhaft leuchtet, besteht die
Möglichkeit, dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall
werden die Airbags oder die Gurtstraffer
bei einem Unfall nicht aktiviert oder in
einigen wenigen Fällen fälschlicherweise
aktiviert. Vor dem Weiterfahren das
Abarth-Kundendienstnetz für eine sofortige
Kontrolle des Systems kontaktieren.
88
SICHERHEIT

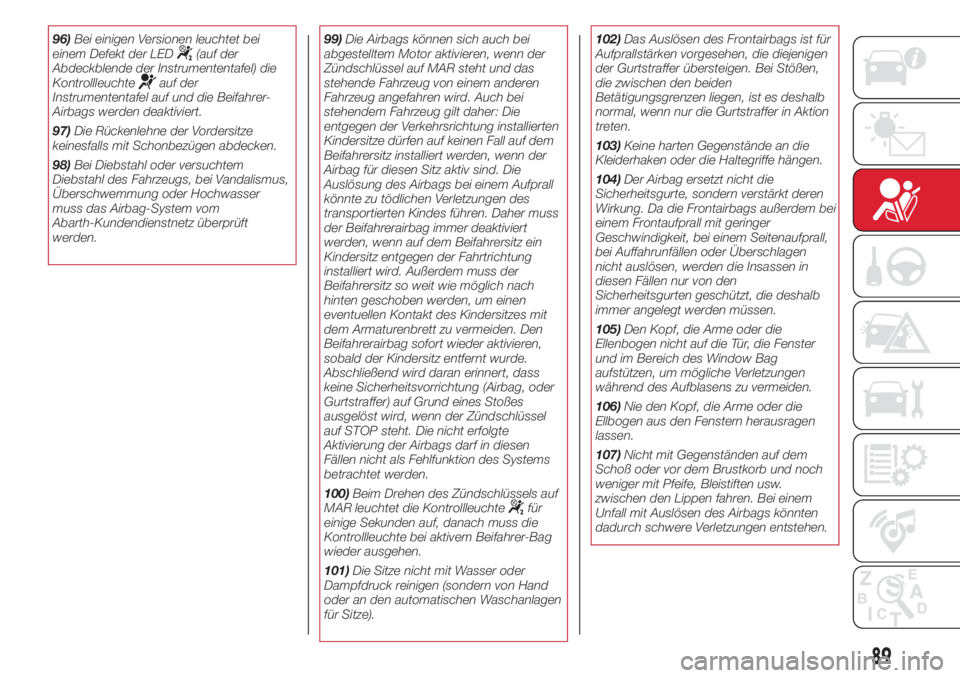

96)Bei einigen Versionen leuchtet bei
einem Defekt der LED(auf der
Abdeckblende der Instrumententafel) die
Kontrollleuchte
auf der
Instrumententafel auf und die Beifahrer-
Airbags werden deaktiviert.
97)Die Rückenlehne der Vordersitze
keinesfalls mit Schonbezügen abdecken.
98)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser
muss das Airbag-System vom
Abarth-Kundendienstnetz überprüft
werden.99)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn der
Zündschlüssel auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Den
Beifahrerairbag sofort wieder aktivieren,
sobald der Kindersitz entfernt wurde.
Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn der Zündschlüssel
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags darf in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.
100)Beim Drehen des Zündschlüssels auf
MAR leuchtet die Kontrollleuchte
für
einige Sekunden auf, danach muss die
Kontrollleuchte bei aktivem Beifahrer-Bag
wieder ausgehen.
101)Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von Hand
oder an den automatischen Waschanlagen
für Sitze).102)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
103)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
104)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Da die Frontairbags außerdem bei
einem Frontaufprall mit geringer
Geschwindigkeit, bei einem Seitenaufprall,
bei Auffahrunfällen oder Überschlagen
nicht auslösen, werden die Insassen in
diesen Fällen nur von den
Sicherheitsgurten geschützt, die deshalb
immer angelegt werden müssen.
105)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
106)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.
107)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
89

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um
zu ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.MOTOR ANLASSEN ...................... 91
BEIM PARKEN ................................ 92
BEDIENUNG DES
SCHALTGETRIEBES ....................... 93
BENUTZUNG DES
SEQUENZIELLEN
ROBOTGETRIEBES ........................ 94
SPORT-FUNKTION ......................... 97
PARKSENSOREN ........................... 97
AUFTANKEN DES FAHRZEUGS...... 99
90
ANLASSEN UND FAHRT

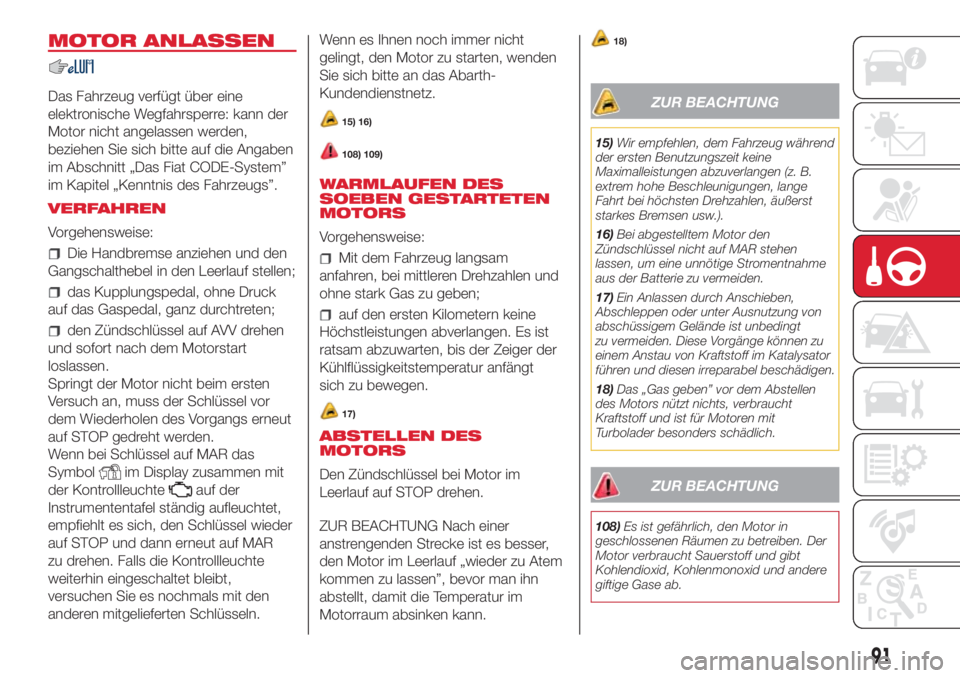

MOTOR ANLASSEN
Das Fahrzeug verfügt über eine
elektronische Wegfahrsperre: kann der
Motor nicht angelassen werden,
beziehen Sie sich bitte auf die Angaben
im Abschnitt „Das Fiat CODE-System”
im Kapitel „Kenntnis des Fahrzeugs”.
VERFAHREN
Vorgehensweise:
Die Handbremse anziehen und den
Gangschalthebel in den Leerlauf stellen;
das Kupplungspedal, ohne Druck
auf das Gaspedal, ganz durchtreten;
den Zündschlüssel auf AVV drehen
und sofort nach dem Motorstart
loslassen.
Springt der Motor nicht beim ersten
Versuch an, muss der Schlüssel vor
dem Wiederholen des Vorgangs erneut
auf STOP gedreht werden.
Wenn bei Schlüssel auf MAR das
Symbol
im Display zusammen mit
der Kontrollleuchte
auf der
Instrumententafel ständig aufleuchtet,
empfiehlt es sich, den Schlüssel wieder
auf STOP und dann erneut auf MAR
zu drehen. Falls die Kontrollleuchte
weiterhin eingeschaltet bleibt,
versuchen Sie es nochmals mit den
anderen mitgelieferten Schlüsseln.Wenn es Ihnen noch immer nicht
gelingt, den Motor zu starten, wenden
Sie sich bitte an das Abarth-
Kundendienstnetz.
15) 16)
108) 109)
WARMLAUFEN DES
SOEBEN GESTARTETEN
MOTORS
Vorgehensweise:
Mit dem Fahrzeug langsam
anfahren, bei mittleren Drehzahlen und
ohne stark Gas zu geben;
auf den ersten Kilometern keine
Höchstleistungen abverlangen. Es ist
ratsam abzuwarten, bis der Zeiger der
Kühlflüssigkeitstemperatur anfängt
sich zu bewegen.
17)
ABSTELLEN DES
MOTORS
Den Zündschlüssel bei Motor im
Leerlauf auf STOP drehen.
ZUR BEACHTUNG Nach einer
anstrengenden Strecke ist es besser,
den Motor im Leerlauf „wieder zu Atem
kommen zu lassen”, bevor man ihn
abstellt, damit die Temperatur im
Motorraum absinken kann.
18)
ZUR BEACHTUNG
15)Wir empfehlen, dem Fahrzeug während
der ersten Benutzungszeit keine
Maximalleistungen abzuverlangen (z. B.
extrem hohe Beschleunigungen, lange
Fahrt bei höchsten Drehzahlen, äußerst
starkes Bremsen usw.).
16)Bei abgestelltem Motor den
Zündschlüssel nicht auf MAR stehen
lassen, um eine unnötige Stromentnahme
aus der Batterie zu vermeiden.
17)Ein Anlassen durch Anschieben,
Abschleppen oder unter Ausnutzung von
abschüssigem Gelände ist unbedingt
zu vermeiden. Diese Vorgänge können zu
einem Anstau von Kraftstoff im Katalysator
führen und diesen irreparabel beschädigen.
18)Das „Gas geben” vor dem Abstellen
des Motors nützt nichts, verbraucht
Kraftstoff und ist für Motoren mit
Turbolader besonders schädlich.
ZUR BEACHTUNG
108)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
91

109)Bis zum Start des Motors
funktionieren weder die Servobremse noch
die Servolenkung. Die auf das Bremspedal
und das Lenkrad auszuübende Kraft ist
daher sehr viel größer als normal.BEIM PARKEN
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
vorgehen:
Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
Den Motor abstellen und die
Handbremse anziehen.
Immer den Zündschlüssel abziehen.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder
Stein zu blockieren.
Bei den Versionen mit sequenziellem
Robotergetriebe, vor dem Loslassen
des Bremspedals warten, bis auf dem
Display der Buchstabe P erscheint.
ACHTUNG Das Fahrzeug NIE mit
Getriebe im Leerlauf verlassen (oder bei
den Versionen mit sequenziellem
Robotergetriebe, ohne das Getriebe auf
P gestellt zu haben).
110)
HANDBREMSE
Der Handbremshebel 1 Abb. 73
befindet sich zwischen den
Vordersitzen.
Um die Handbremse anzuziehen, den
Hebel nach oben ziehen, bis der
Stillstand des Fahrzeugs gewährleistet
ist.
111)
Bei angezogener Handbremse und
Zündschlüssel auf MAR leuchtet auf der
Instrumententafel die Kontrollleuchte
.
Die Handbremse kann folgendermaßen
gelöst werden:
Den Hebel leicht anheben und den
Entriegelungsknopf auf dem Hebel 1
Abb. 73 drücken;
Die Taste gedrückt halten und den
Hebel absenken. Die Kontrollleuchte
auf der Instrumententafel erlischt.
1
73AB0A0076C
92
ANLASSEN UND FAHRT

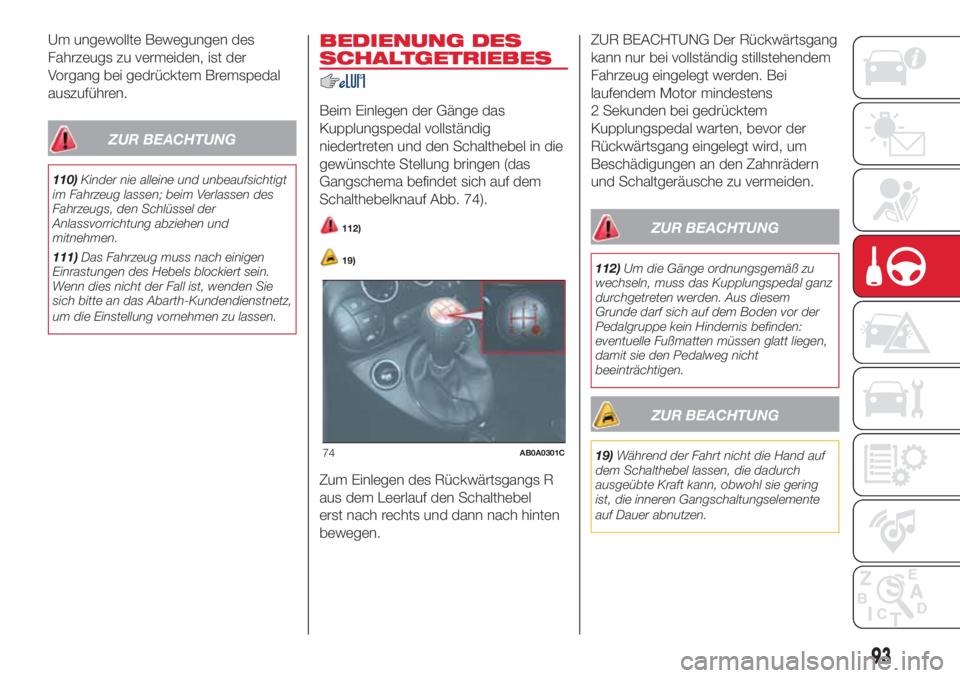

Um ungewollte Bewegungen des
Fahrzeugs zu vermeiden, ist der
Vorgang bei gedrücktem Bremspedal
auszuführen.
ZUR BEACHTUNG
110)Kinder nie alleine und unbeaufsichtigt
im Fahrzeug lassen; beim Verlassen des
Fahrzeugs, den Schlüssel der
Anlassvorrichtung abziehen und
mitnehmen.
111)Das Fahrzeug muss nach einigen
Einrastungen des Hebels blockiert sein.
Wenn dies nicht der Fall ist, wenden Sie
sich bitte an das Abarth-Kundendienstnetz,
um die Einstellung vornehmen zu lassen.
BEDIENUNG DES
SCHALTGETRIEBES
Beim Einlegen der Gänge das
Kupplungspedal vollständig
niedertreten und den Schalthebel in die
gewünschte Stellung bringen (das
Gangschema befindet sich auf dem
Schalthebelknauf Abb. 74).
112)
19)
Zum Einlegen des Rückwärtsgangs R
aus dem Leerlauf den Schalthebel
erst nach rechts und dann nach hinten
bewegen.ZUR BEACHTUNG Der Rückwärtsgang
kann nur bei vollständig stillstehendem
Fahrzeug eingelegt werden. Bei
laufendem Motor mindestens
2 Sekunden bei gedrücktem
Kupplungspedal warten, bevor der
Rückwärtsgang eingelegt wird, um
Beschädigungen an den Zahnrädern
und Schaltgeräusche zu vermeiden.
ZUR BEACHTUNG
112)Um die Gänge ordnungsgemäß zu
wechseln, muss das Kupplungspedal ganz
durchgetreten werden. Aus diesem
Grunde darf sich auf dem Boden vor der
Pedalgruppe kein Hindernis befinden:
eventuelle Fußmatten müssen glatt liegen,
damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
19)Während der Fahrt nicht die Hand auf
dem Schalthebel lassen, die dadurch
ausgeübte Kraft kann, obwohl sie gering
ist, die inneren Gangschaltungselemente
auf Dauer abnutzen.74AB0A0301C
93

BENUTZUNG DES
SEQUENZIELLEN
ROBOTGETRIEBES
(wo vorgesehen)
Das Fahrzeug kann mit einem
elektronisch gesteuerten Schaltgetriebe
ausgestattet sein, das zwei
Funktionslogiken beinhaltet: „MANUAL“
und „AUTO“.
Wenn das Fahrzeug steht und die
Startvorrichtung auf MAR gestellt ist
(die elektrischen
zündschlossgebundenen Verbraucher
sind aktiv), werden auf dem Display der
eingelegte Gang und der aktive Modus
angezeigt (automatisch = AUTO oder
manuell = keine Anzeige).STARTEN DES
FAHRZEUGS
HINWEIS
Beim Anlassen schaltet das System
direkt in die Betriebsart AUTO.
Durch Betätigen der Tasten 1, N, R
bei durchgetretenem Bremspedal
können der 1. Gang, der Leerlauf (N)
und der Rückwärtsgang (R) eingelegt
werden.
r Über die Tasten 1, N, R ohne das
Bremspedal zu betätigen, wird jede
Anfrage nach einem Fahrgangwechsel
vom System nicht durchgeführt.
Durch Betätigung der Hebel am
Lenkrad auch bei gedrücktem
Bremspedal kann kein Gang eingelegt
werden.
Wird das Fahrzeug mit aktivierter
Betriebsart SPORT oder NORMAL
ausgeschaltet, wird die gewählte
Betriebsart beim erneuten Anlassen
beibehalten.BETRIEBSMODUS
Für das Getriebe stehen zwei
Betriebsmodi zur Verfügung:
Bei der ersten Betriebsart
(MANUAL), entscheidet der Fahrer
selbst, wann geschaltet werden soll;
dabei muss zum Hochschalten der
Schalthebel „+” Abb. 76 am Lenkrad
und zum Herunterschalten der
Schalthebel „-“ betätigt werden. Wird
die Anfrage vom System akzeptiert,
zeigt das Display nach dem
Gangwechsel den neuen eingelegten
Gang an.
Die zweite ist vollautomatisch
(AUTO), wobei das System entscheidet,
wann der Gangwechsel erfolgt. Es ist
aber immer trotzdem möglich, einen
Gangwechsel durch Betätigen des
Schalthebels anzufordern, ohne dafür
diese Betriebsart ausschalten zu
müssen: diese Funktion wird
„Gangvorschlag” genannt und
unterbricht die automatische Funktion
für die notwendige Zeit, um die Wahl
der vom Fahrer gewünschten
Übersetzung zu treffen.
20)
75AB0A0334C
94
ANLASSEN UND FAHRT
