2018.75 OPEL GRANDLAND X Betriebsanleitung (in German)

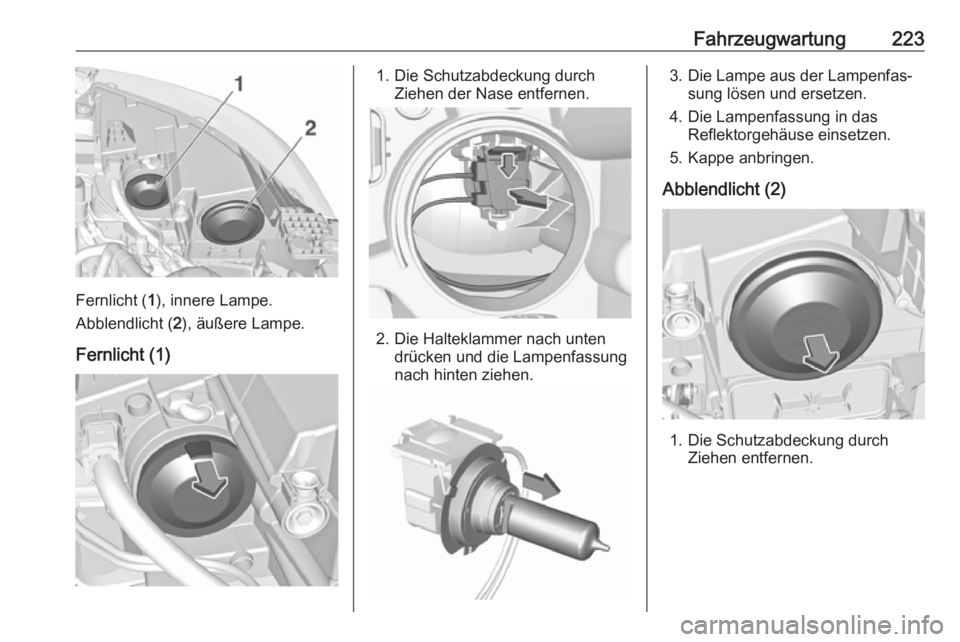

Fahrzeugwartung223
Fernlicht (1), innere Lampe.
Abblendlicht ( 2), äußere Lampe.
Fernlicht (1)
1. Die Schutzabdeckung durch Ziehen der Nase entfernen.
2. Die Halteklammer nach untendrücken und die Lampenfassung
nach hinten ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in das Reflektorgehäuse einsetzen.
5. Kappe anbringen.
Abblendlicht (2)
1. Die Schutzabdeckung durch Ziehen entfernen.

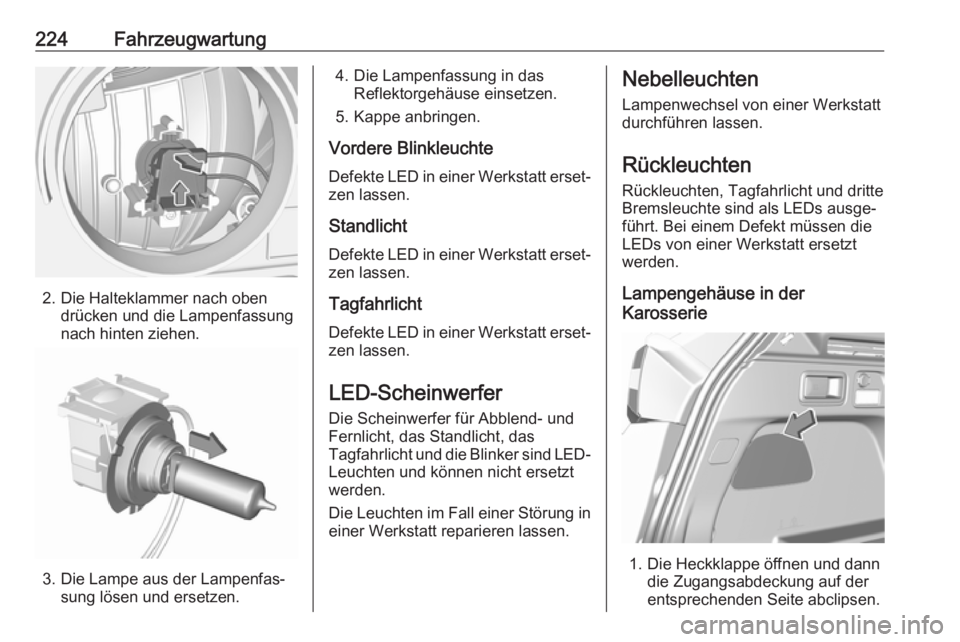

224Fahrzeugwartung
2. Die Halteklammer nach obendrücken und die Lampenfassung
nach hinten ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in dasReflektorgehäuse einsetzen.
5. Kappe anbringen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐
zen lassen.
Standlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Tagfahrlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in einer Werkstatt reparieren lassen.Nebelleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Rückleuchten
Rückleuchten, Tagfahrlicht und dritte Bremsleuchte sind als LEDs ausge‐
führt. Bei einem Defekt müssen die
LEDs von einer Werkstatt ersetzt
werden.
Lampengehäuse in der
Karosserie
1. Die Heckklappe öffnen und dann die Zugangsabdeckung auf der
entsprechenden Seite abclipsen.

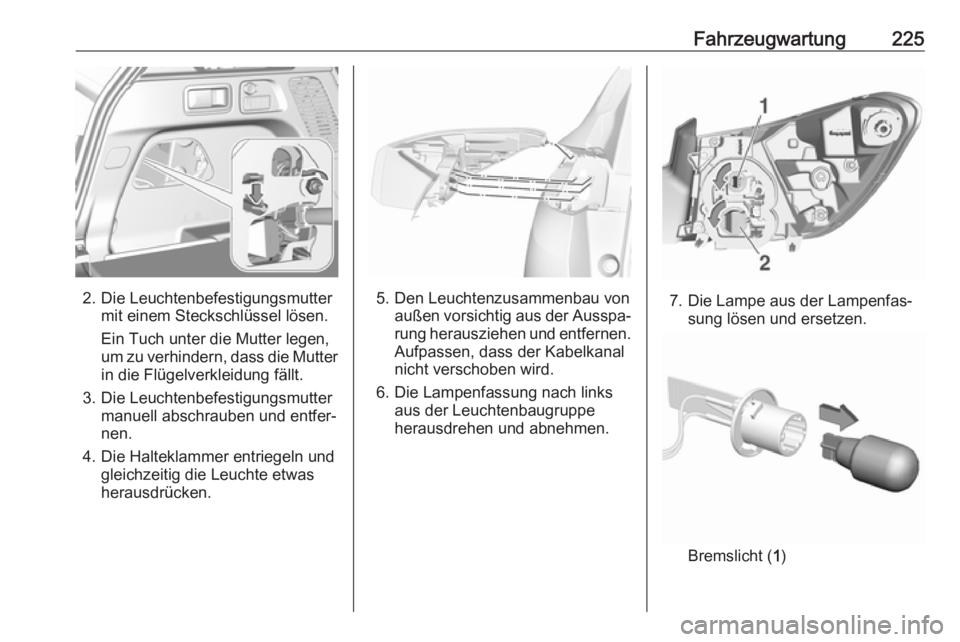

Fahrzeugwartung225
2. Die Leuchtenbefestigungsmuttermit einem Steckschlüssel lösen.
Ein Tuch unter die Mutter legen,
um zu verhindern, dass die Mutter
in die Flügelverkleidung fällt.
3. Die Leuchtenbefestigungsmutter manuell abschrauben und entfer‐
nen.
4. Die Halteklammer entriegeln und gleichzeitig die Leuchte etwas
herausdrücken.5. Den Leuchtenzusammenbau von außen vorsichtig aus der Ausspa‐
rung herausziehen und entfernen.
Aufpassen, dass der Kabelkanal
nicht verschoben wird.
6. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.7. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Bremslicht ( 1)

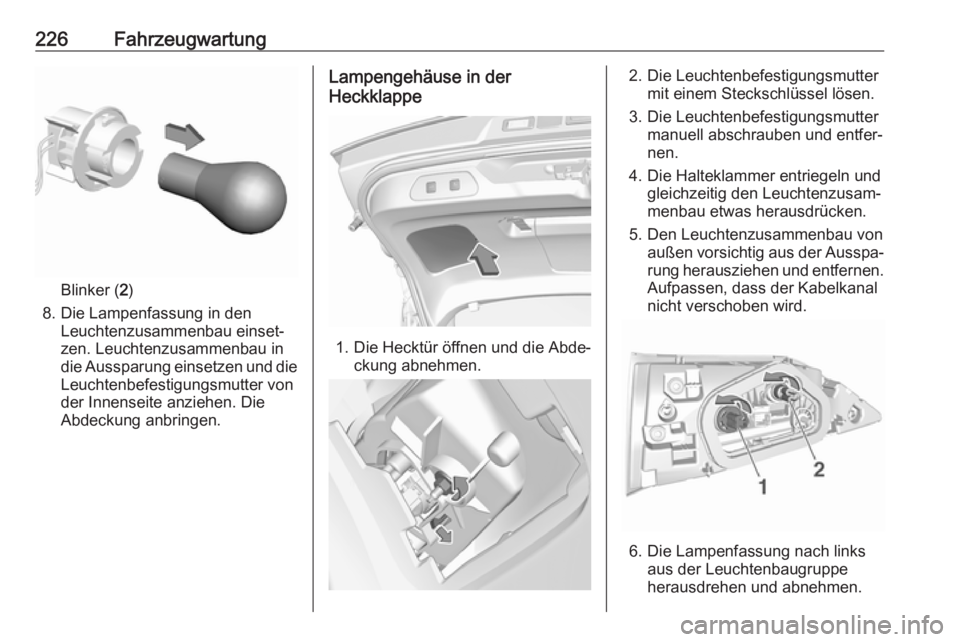

226Fahrzeugwartung
Blinker (2)
8. Die Lampenfassung in den Leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau in
die Aussparung einsetzen und die
Leuchtenbefestigungsmutter von der Innenseite anziehen. Die
Abdeckung anbringen.
Lampengehäuse in der
Heckklappe
1. Die Hecktür öffnen und die Abde‐ ckung abnehmen.
2. Die Leuchtenbefestigungsmuttermit einem Steckschlüssel lösen.
3. Die Leuchtenbefestigungsmutter manuell abschrauben und entfer‐
nen.
4. Die Halteklammer entriegeln und gleichzeitig den Leuchtenzusam‐
menbau etwas herausdrücken.
5. Den Leuchtenzusammenbau von außen vorsichtig aus der Ausspa‐
rung herausziehen und entfernen.
Aufpassen, dass der Kabelkanal
nicht verschoben wird.
6. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.

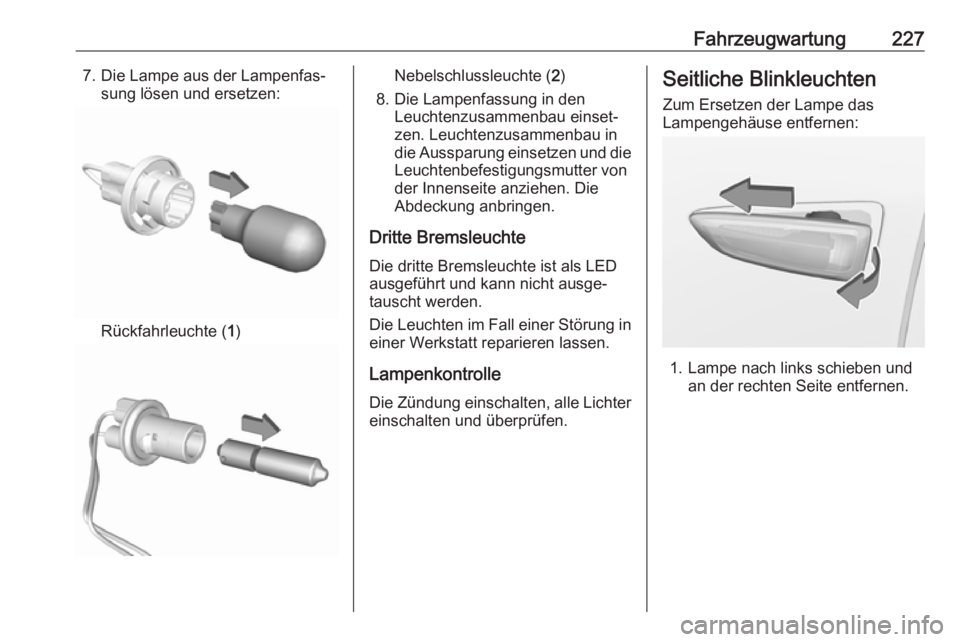

Fahrzeugwartung2277. Die Lampe aus der Lampenfas‐sung lösen und ersetzen:
Rückfahrleuchte ( 1)
Nebelschlussleuchte ( 2)
8. Die Lampenfassung in den Leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau in
die Aussparung einsetzen und die
Leuchtenbefestigungsmutter von der Innenseite anziehen. Die
Abdeckung anbringen.
Dritte Bremsleuchte Die dritte Bremsleuchte ist als LED
ausgeführt und kann nicht ausge‐ tauscht werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Lampenkontrolle
Die Zündung einschalten, alle Lichter einschalten und überprüfen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

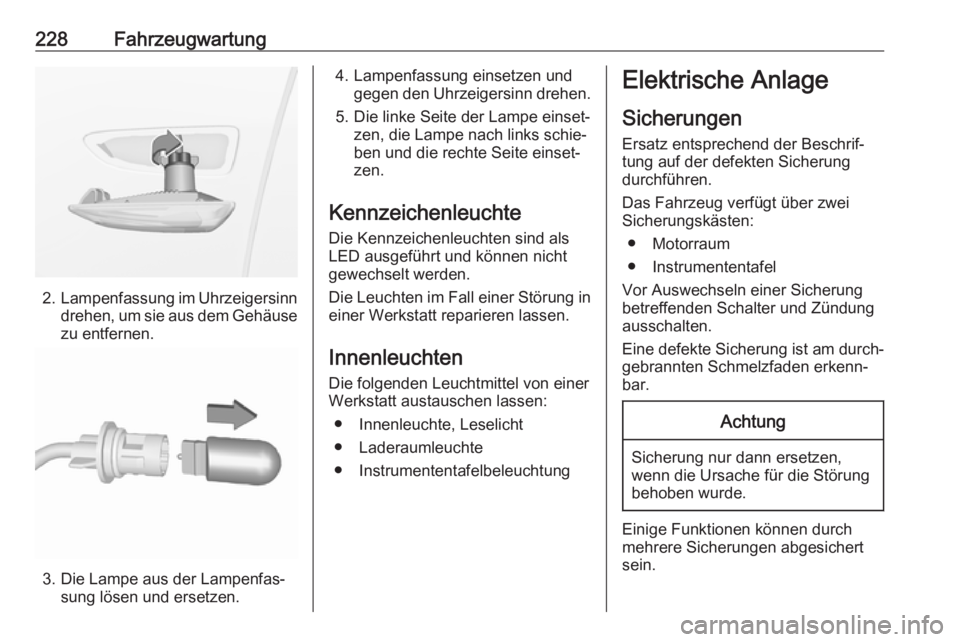

228Fahrzeugwartung
2.Lampenfassung im Uhrzeigersinn
drehen, um sie aus dem Gehäuse zu entfernen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen undgegen den Uhrzeigersinn drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
Die Kennzeichenleuchten sind als
LED ausgeführt und können nicht
gewechselt werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Innenleuchten Die folgenden Leuchtmittel von einer
Werkstatt austauschen lassen:
● Innenleuchte, Leselicht
● Laderaumleuchte
● InstrumententafelbeleuchtungElektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.

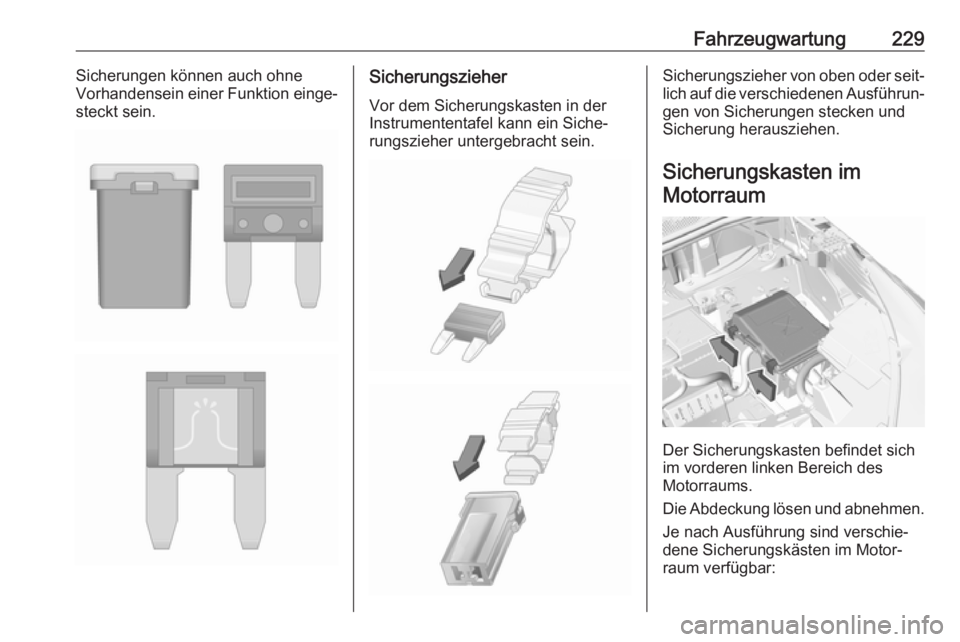

Fahrzeugwartung229Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.Sicherungszieher
Vor dem Sicherungskasten in der
Instrumententafel kann ein Siche‐
rungszieher untergebracht sein.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen. Je nach Ausführung sind verschie‐
dene Sicherungskästen im Motor‐
raum verfügbar:

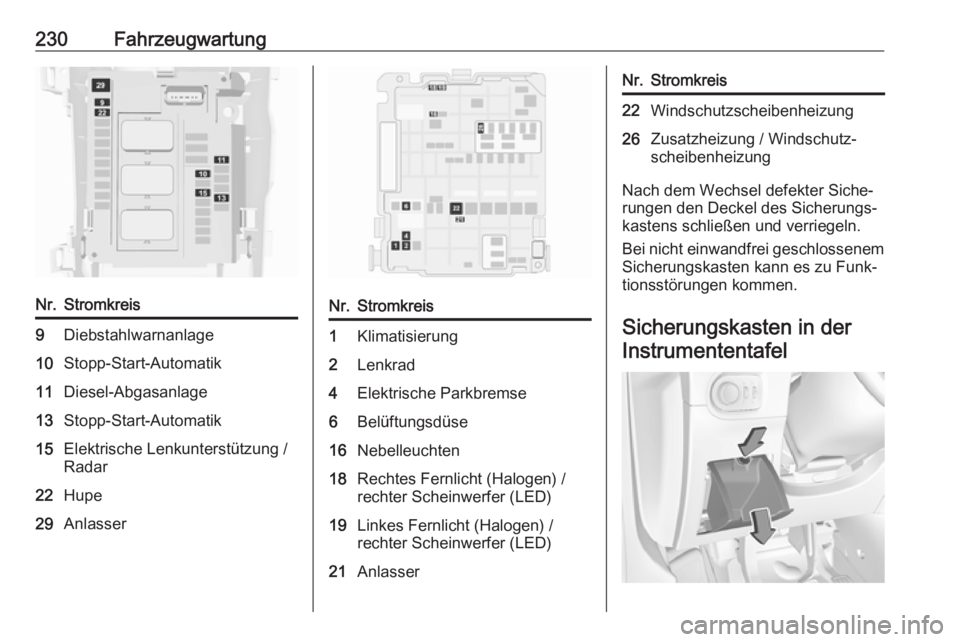

230FahrzeugwartungNr.Stromkreis9Diebstahlwarnanlage10Stopp-Start-Automatik11Diesel-Abgasanlage13Stopp-Start-Automatik15Elektrische Lenkunterstützung /
Radar22Hupe29AnlasserNr.Stromkreis1Klimatisierung2Lenkrad4Elektrische Parkbremse6Belüftungsdüse16Nebelleuchten18Rechtes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)19Linkes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)21AnlasserNr.Stromkreis22Windschutzscheibenheizung26Zusatzheizung / Windschutz‐
scheibenheizung
Nach dem Wechsel defekter Siche‐
rungen den Deckel des Sicherungs‐
kastens schließen und verriegeln.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel
