2018.75 OPEL GRANDLAND X Betriebsanleitung (in German)

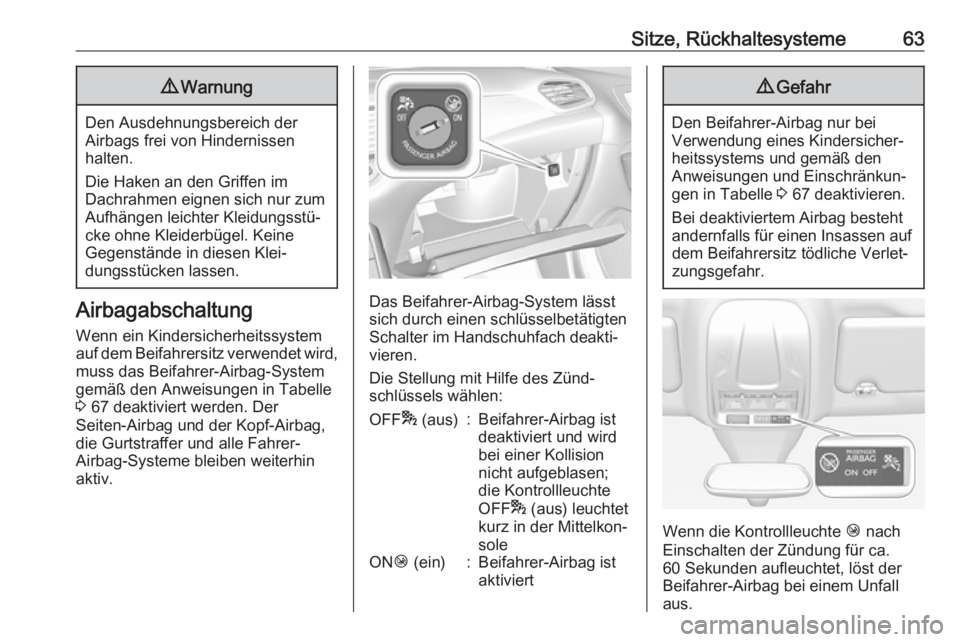

Sitze, Rückhaltesysteme639Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine
Gegenstände in diesen Klei‐
dungsstücken lassen.
Airbagabschaltung
Wenn ein Kindersicherheitssystem
auf dem Beifahrersitz verwendet wird, muss das Beifahrer-Airbag-System
gemäß den Anweisungen in Tabelle
3 67 deaktiviert werden. Der
Seiten-Airbag und der Kopf-Airbag,
die Gurtstraffer und alle Fahrer-
Airbag-Systeme bleiben weiterhin
aktiv.Das Beifahrer-Airbag-System lässt
sich durch einen schlüsselbetätigten
Schalter im Handschuhfach deakti‐
vieren.
Die Stellung mit Hilfe des Zünd‐
schlüssels wählen:
OFF * (aus):Beifahrer-Airbag ist
deaktiviert und wird
bei einer Kollision
nicht aufgeblasen;
die Kontrollleuchte
OFF * (aus) leuchtet
kurz in der Mittelkon‐
soleON Ó (ein):Beifahrer-Airbag ist
aktiviert9 Gefahr
Den Beifahrer-Airbag nur bei
Verwendung eines Kindersicher‐ heitssystems und gemäß den
Anweisungen und Einschränkun‐
gen in Tabelle 3 67 deaktivieren.
Bei deaktiviertem Airbag besteht
andernfalls für einen Insassen auf dem Beifahrersitz tödliche Verlet‐
zungsgefahr.
Wenn die Kontrollleuchte Ó nach
Einschalten der Zündung für ca.
60 Sekunden aufleuchtet, löst der
Beifahrer-Airbag bei einem Unfall
aus.

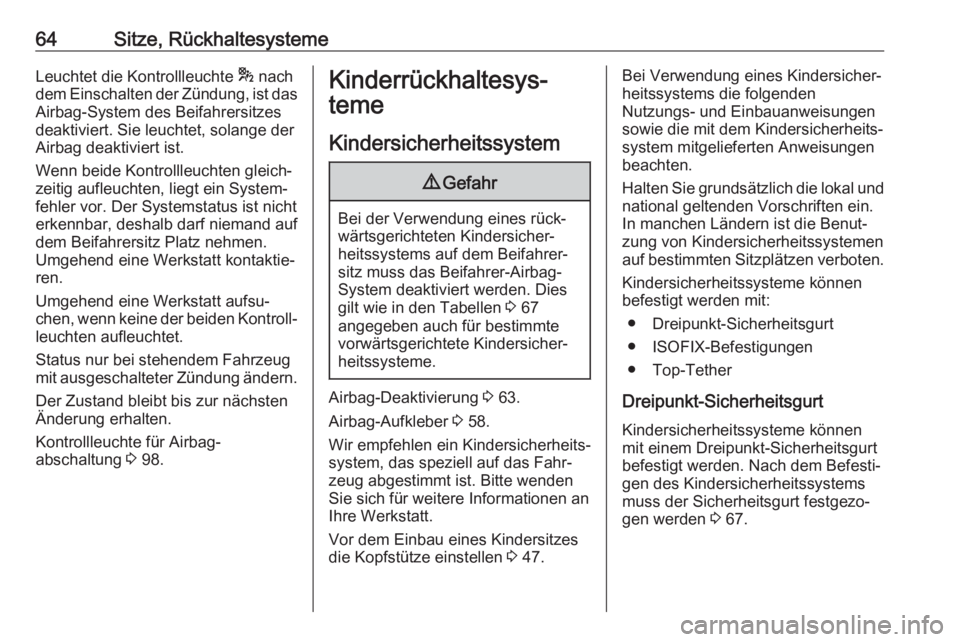

64Sitze, RückhaltesystemeLeuchtet die Kontrollleuchte * nach
dem Einschalten der Zündung, ist das Airbag-System des Beifahrersitzes
deaktiviert. Sie leuchtet, solange der
Airbag deaktiviert ist.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐ fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen.
Umgehend eine Werkstatt kontaktie‐
ren.
Umgehend eine Werkstatt aufsu‐
chen, wenn keine der beiden Kontroll‐
leuchten aufleuchtet.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 98.Kinderrückhaltesys‐
teme
Kindersicherheitssystem9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
gilt wie in den Tabellen 3 67
angegeben auch für bestimmte
vorwärtsgerichtete Kindersicher‐
heitssysteme.
Airbag-Deaktivierung 3 63.
Airbag-Aufkleber 3 58.
Wir empfehlen ein Kindersicherheits‐ system, das speziell auf das Fahr‐
zeug abgestimmt ist. Bitte wenden
Sie sich für weitere Informationen an
Ihre Werkstatt.
Vor dem Einbau eines Kindersitzes
die Kopfstütze einstellen 3 47.
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden
Nutzungs- und Einbauanweisungen
sowie die mit dem Kindersicherheits‐
system mitgelieferten Anweisungen
beachten.
Halten Sie grundsätzlich die lokal und national geltenden Vorschriften ein.
In manchen Ländern ist die Benut‐
zung von Kindersicherheitssystemen
auf bestimmten Sitzplätzen verboten.
Kindersicherheitssysteme können
befestigt werden mit:
● Dreipunkt-Sicherheitsgurt
● ISOFIX-Befestigungen
● Top-Tether
Dreipunkt-Sicherheitsgurt
Kindersicherheitssysteme können mit einem Dreipunkt-Sicherheitsgurt
befestigt werden. Nach dem Befesti‐
gen des Kindersicherheitssystems
muss der Sicherheitsgurt festgezo‐
gen werden 3 67.

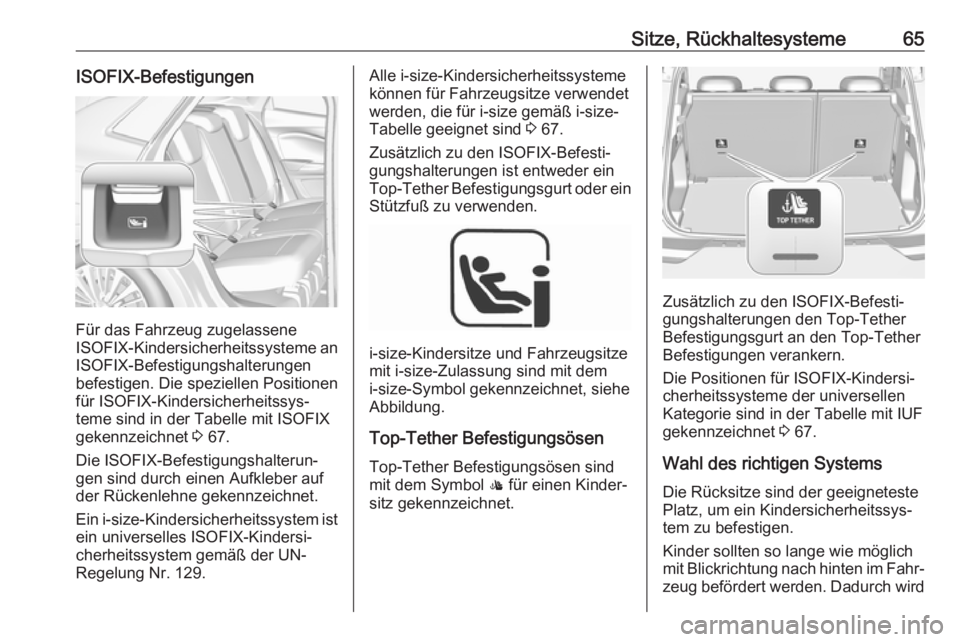

Sitze, Rückhaltesysteme65ISOFIX-Befestigungen
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
ISOFIX-Befestigungshalterungen
befestigen. Die speziellen Positionen
für ISOFIX-Kindersicherheitssys‐
teme sind in der Tabelle mit ISOFIX
gekennzeichnet 3 67.
Die ISOFIX-Befestigungshalterun‐ gen sind durch einen Aufkleber auf
der Rückenlehne gekennzeichnet.
Ein i-size -Kindersicherheitssystem ist
ein universelles ISOFIX-Kindersi‐
cherheitssystem gemäß der UN-
Regelung Nr. 129.
Alle i-size-Kindersicherheitssysteme
können für Fahrzeugsitze verwendet
werden, die für i-size gemäß i-size-
Tabelle geeignet sind 3 67.
Zusätzlich zu den ISOFIX-Befesti‐
gungshalterungen ist entweder ein
Top-Tether Befestigungsgurt oder ein Stützfuß zu verwenden.
i-size-Kindersitze und Fahrzeugsitze
mit i-size-Zulassung sind mit dem
i-size-Symbol gekennzeichnet, siehe
Abbildung.
Top-Tether Befestigungsösen
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Zusätzlich zu den ISOFIX-Befesti‐
gungshalterungen den Top-Tether
Befestigungsgurt an den Top-Tether
Befestigungen verankern.
Die Positionen für ISOFIX-Kindersi‐ cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet 3 67.
Wahl des richtigen Systems
Die Rücksitze sind der geeigneteste Platz, um ein Kindersicherheitssys‐
tem zu befestigen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird

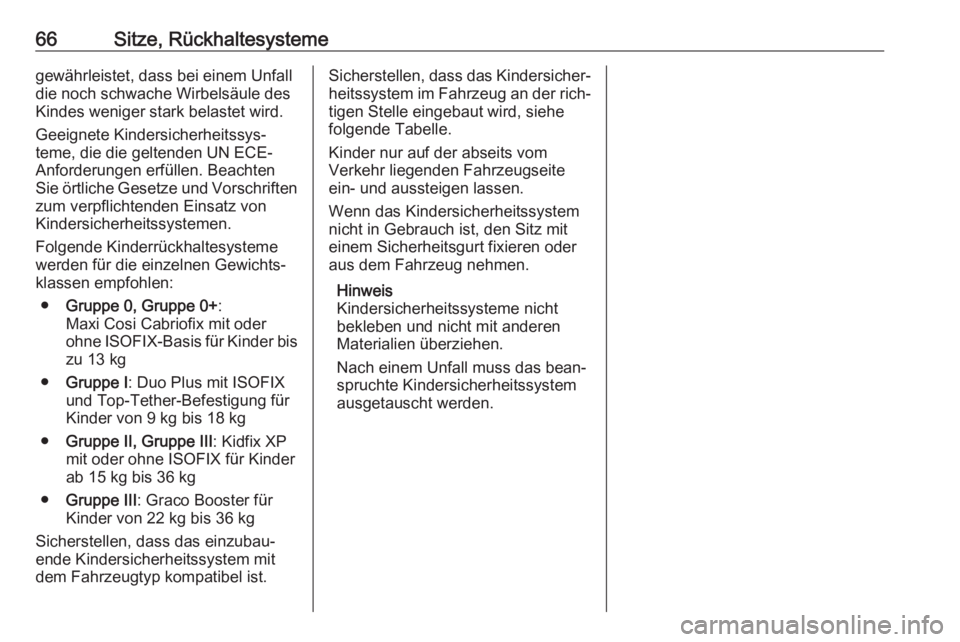

66Sitze, Rückhaltesystemegewährleistet, dass bei einem Unfall
die noch schwache Wirbelsäule des
Kindes weniger stark belastet wird.
Geeignete Kindersicherheitssys‐
teme, die die geltenden UN ECE-
Anforderungen erfüllen. Beachten
Sie örtliche Gesetze und Vorschriften
zum verpflichtenden Einsatz von
Kindersicherheitssystemen.
Folgende Kinderrückhaltesysteme
werden für die einzelnen Gewichts‐
klassen empfohlen:
● Gruppe 0, Gruppe 0+ :
Maxi Cosi Cabriofix mit oder
ohne ISOFIX -Basis für Kinder bis
zu 13 kg
● Gruppe I : Duo Plus mit ISOFIX
und Top-Tether-Befestigung für
Kinder von 9 kg bis 18 kg
● Gruppe II, Gruppe III : Kidfix XP
mit oder ohne ISOFIX für Kinder
ab 15 kg bis 36 kg
● Gruppe III : Graco Booster für
Kinder von 22 kg bis 36 kg
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe
folgende Tabelle.
Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

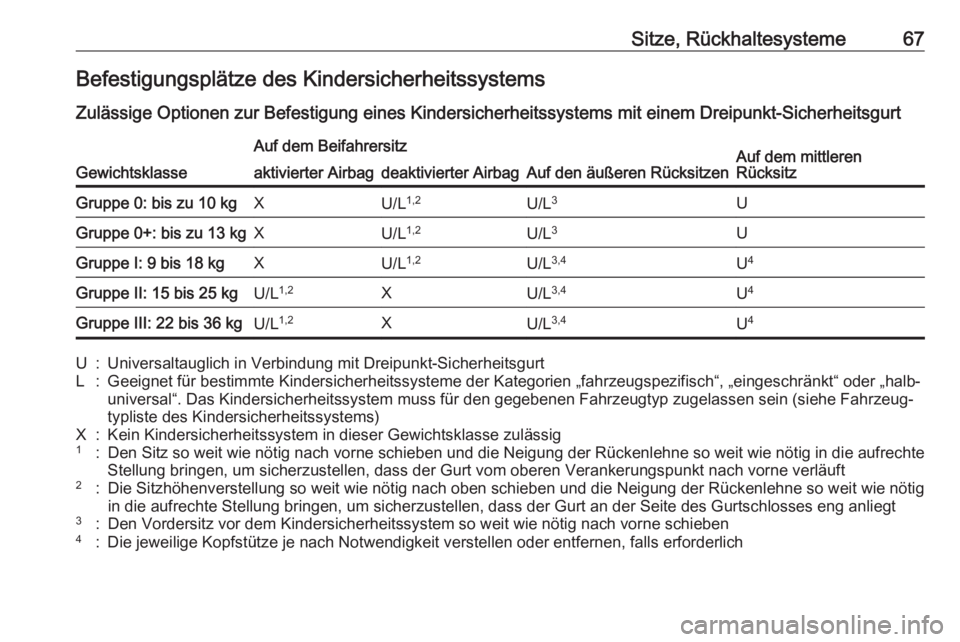

Sitze, Rückhaltesysteme67Befestigungsplätze des Kindersicherheitssystems
Zulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU/L 1,2U/L 3UGruppe 0+: bis zu 13 kgXU/L1,2U/L3UGruppe I: 9 bis 18 kgXU/L 1,2U/L3,4U4Gruppe II: 15 bis 25 kgU/L 1,2XU/L3,4U4Gruppe III: 22 bis 36 kgU/L 1,2XU/L3,4U4U:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtL:Geeignet für bestimmte Kindersicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder „halb‐
universal“. Das Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein (siehe Fahrzeug‐typliste des Kindersicherheitssystems)X:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Den Sitz so weit wie nötig nach vorne schieben und die Neigung der Rückenlehne so weit wie nötig in die aufrechte
Stellung bringen, um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Die Sitzhöhenverstellung so weit wie nötig nach oben schieben und die Neigung der Rückenlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt an der Seite des Gurtschlosses eng anliegt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich

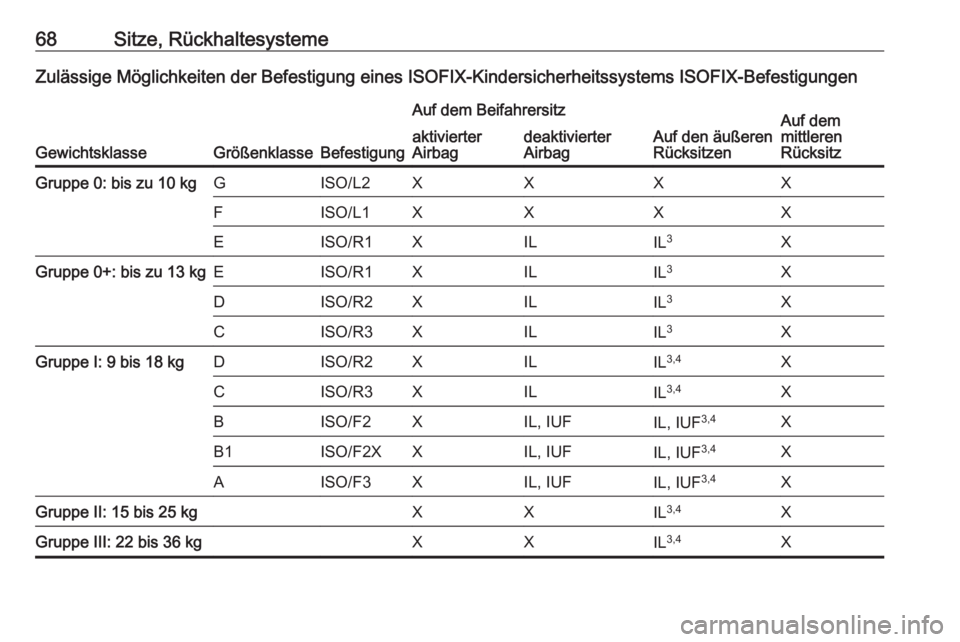

68Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems ISOFIX-Befestigungen
GewichtsklasseGrößenklasseBefestigung
Auf dem Beifahrersitz
Auf den äußeren
RücksitzenAuf dem
mittleren
Rücksitzaktivierter
Airbagdeaktivierter
AirbagGruppe 0: bis zu 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGruppe 0+: bis zu 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL3XGruppe I: 9 bis 18 kgDISO/R2XILIL3,4XCISO/R3XILIL 3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF3,4XAISO/F3XIL, IUFIL, IUF 3,4XGruppe II: 15 bis 25 kgXXIL3,4XGruppe III: 22 bis 36 kgXXIL3,4X

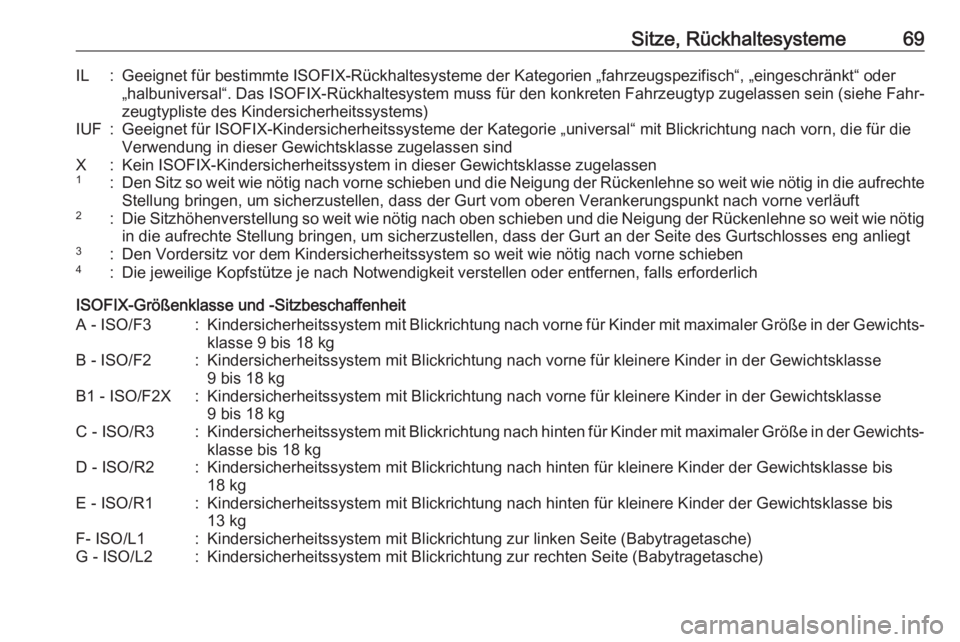

Sitze, Rückhaltesysteme69IL:Geeignet für bestimmte ISOFIX-Rückhaltesysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Rückhaltesystem muss für den konkreten Fahrzeugtyp zugelassen sein (siehe Fahr‐
zeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen1:Den Sitz so weit wie nötig nach vorne schieben und die Neigung der Rückenlehne so weit wie nötig in die aufrechte
Stellung bringen, um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Die Sitzhöhenverstellung so weit wie nötig nach oben schieben und die Neigung der Rückenlehne so weit wie nötig
in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt an der Seite des Gurtschlosses eng anliegt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐ klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kgF- ISO/L1:Kindersicherheitssystem mit Blickrichtung zur linken Seite (Babytragetasche)G - ISO/L2:Kindersicherheitssystem mit Blickrichtung zur rechten Seite (Babytragetasche)

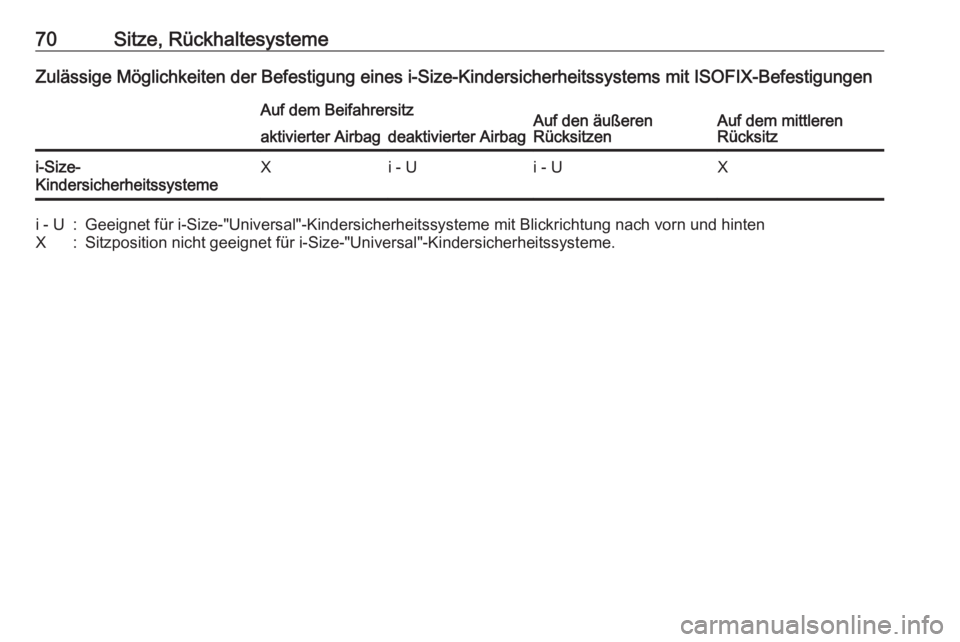

70Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-BefestigungenAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter Airbagi-Size-
KindersicherheitssystemeXi - Ui - UXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-"Universal"-Kindersicherheitssysteme.
