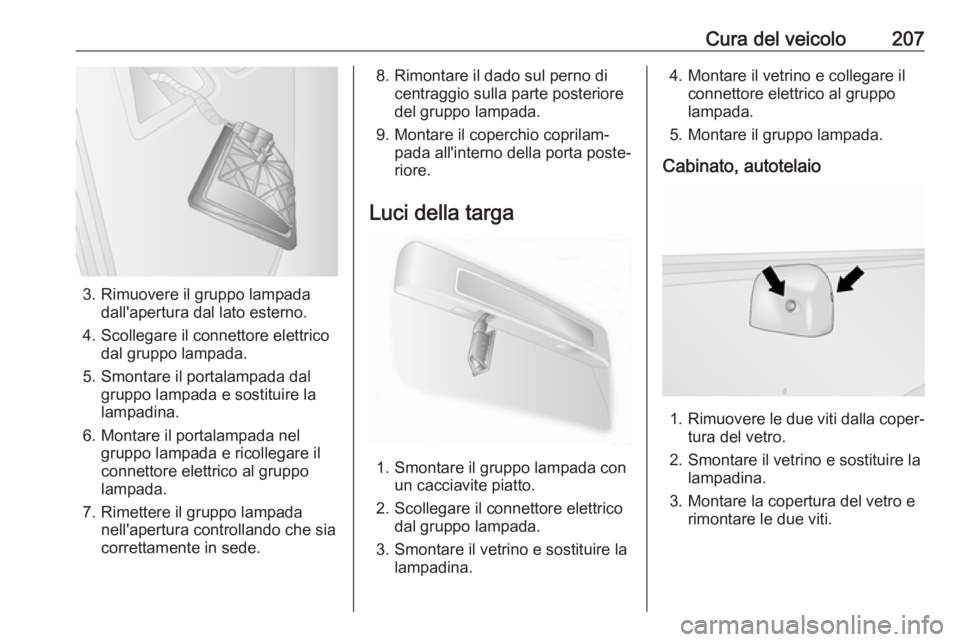

Cura del veicolo207
3. Rimuovere il gruppo lampadadall'apertura dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Smontare il portalampada dal gruppo lampada e sostituire la
lampadina.
6. Montare il portalampada nel gruppo lampada e ricollegare il
connettore elettrico al gruppo
lampada.
7. Rimettere il gruppo lampada nell'apertura controllando che sia
correttamente in sede.
8. Rimontare il dado sul perno di centraggio sulla parte posteriore
del gruppo lampada.
9. Montare il coperchio coprilam‐ pada all'interno della porta poste‐
riore.
Luci della targa
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Smontare il vetrino e sostituire la lampadina.
4. Montare il vetrino e collegare ilconnettore elettrico al gruppo
lampada.
5. Montare il gruppo lampada.
Cabinato, autotelaio
1. Rimuovere le due viti dalla coper‐
tura del vetro.
2. Smontare il vetrino e sostituire la lampadina.
3. Montare la copertura del vetro e rimontare le due viti.

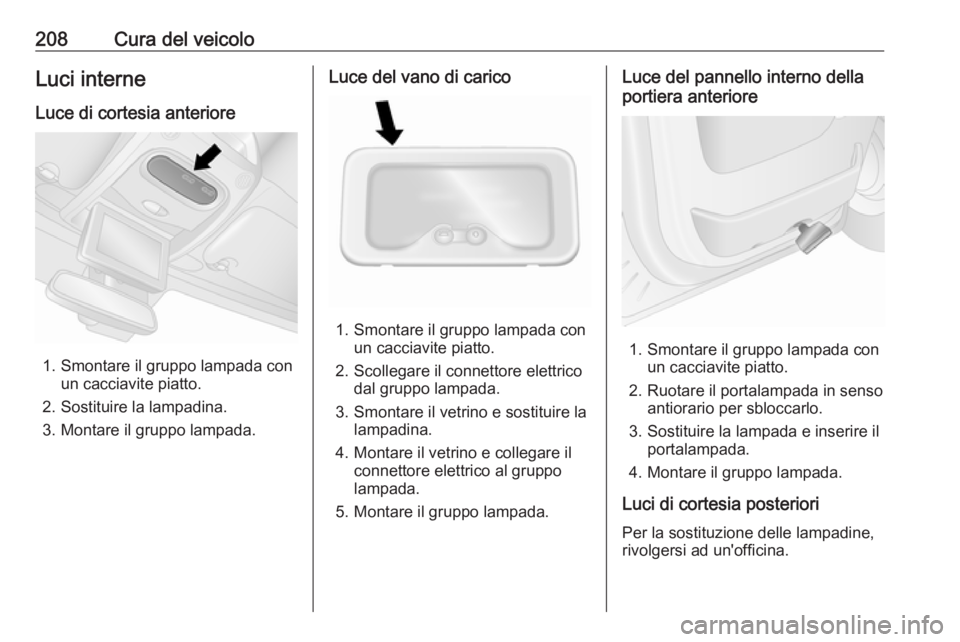

208Cura del veicoloLuci interneLuce di cortesia anteriore
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Sostituire la lampadina.
3. Montare il gruppo lampada.
Luce del vano di carico
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Smontare il vetrino e sostituire la lampadina.
4. Montare il vetrino e collegare il connettore elettrico al gruppo
lampada.
5. Montare il gruppo lampada.
Luce del pannello interno della
portiera anteriore
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Ruotare il portalampada in senso antiorario per sbloccarlo.
3. Sostituire la lampada e inserire il portalampada.
4. Montare il gruppo lampada.
Luci di cortesia posteriori
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

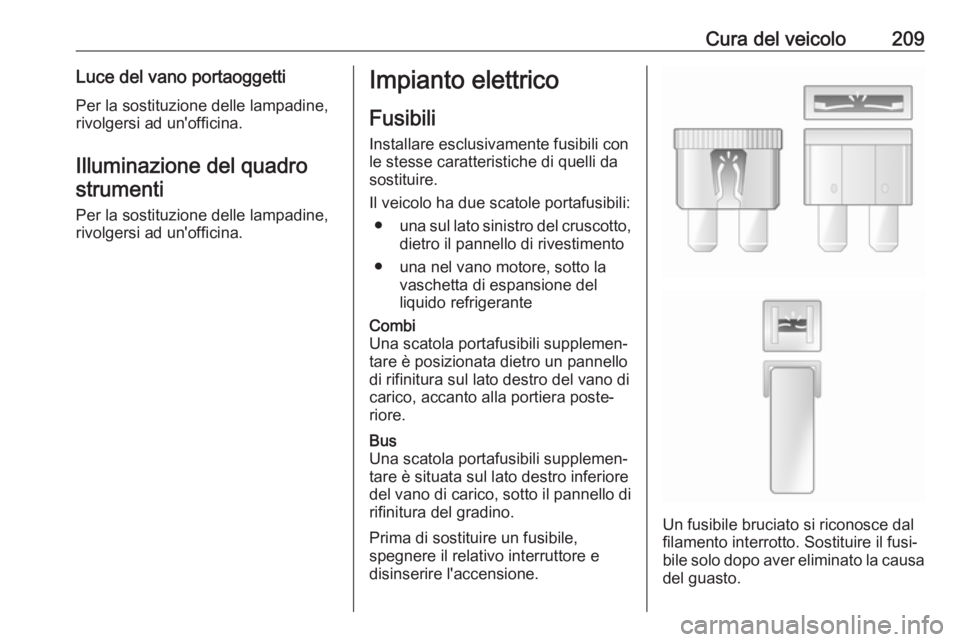

Cura del veicolo209Luce del vano portaoggettiPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo ha due scatole portafusibili: ● una sul lato sinistro del cruscotto,
dietro il pannello di rivestimento
● una nel vano motore, sotto la vaschetta di espansione del
liquido refrigeranteCombi
Una scatola portafusibili supplemen‐
tare è posizionata dietro un pannello
di rifinitura sul lato destro del vano di carico, accanto alla portiera poste‐
riore.Bus
Una scatola portafusibili supplemen‐
tare è situata sul lato destro inferiore
del vano di carico, sotto il pannello di
rifinitura del gradino.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐bile solo dopo aver eliminato la causa del guasto.

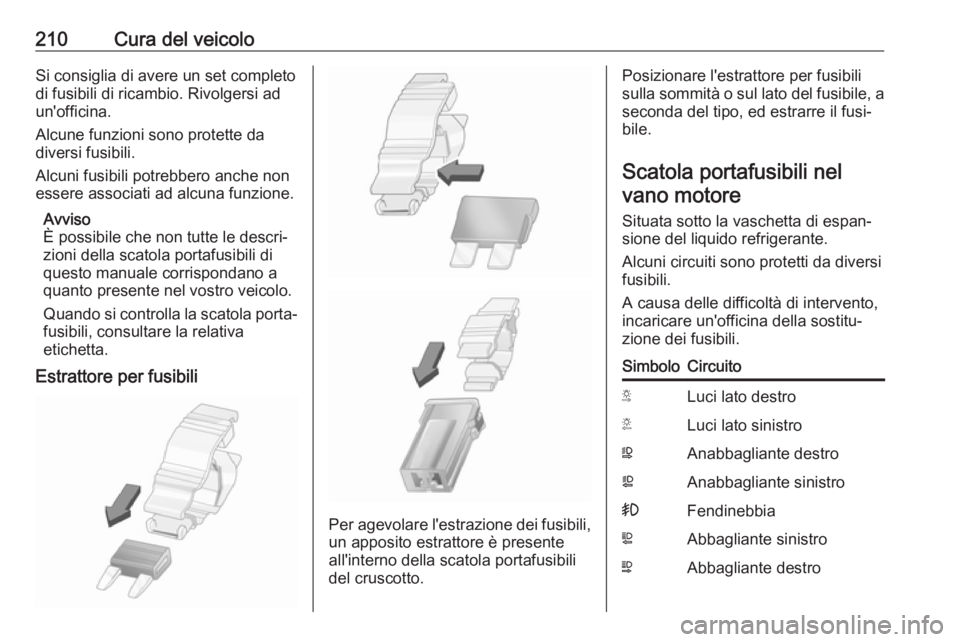

210Cura del veicoloSi consiglia di avere un set completodi fusibili di ricambio. Rivolgersi adun'officina.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐ fusibili, consultare la relativa
etichetta.
Estrattore per fusibili
Per agevolare l'estrazione dei fusibili, un apposito estrattore è presente
all'interno della scatola portafusibili
del cruscotto.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
Situata sotto la vaschetta di espan‐
sione del liquido refrigerante.
Alcuni circuiti sono protetti da diversi
fusibili.
A causa delle difficoltà di intervento,
incaricare un'officina della sostitu‐
zione dei fusibili.SimboloCircuitoSLuci lato destroTLuci lato sinistroWAnabbagliante destroaAnabbagliante sinistro>FendinebbiaLAbbagliante sinistroNAbbagliante destro

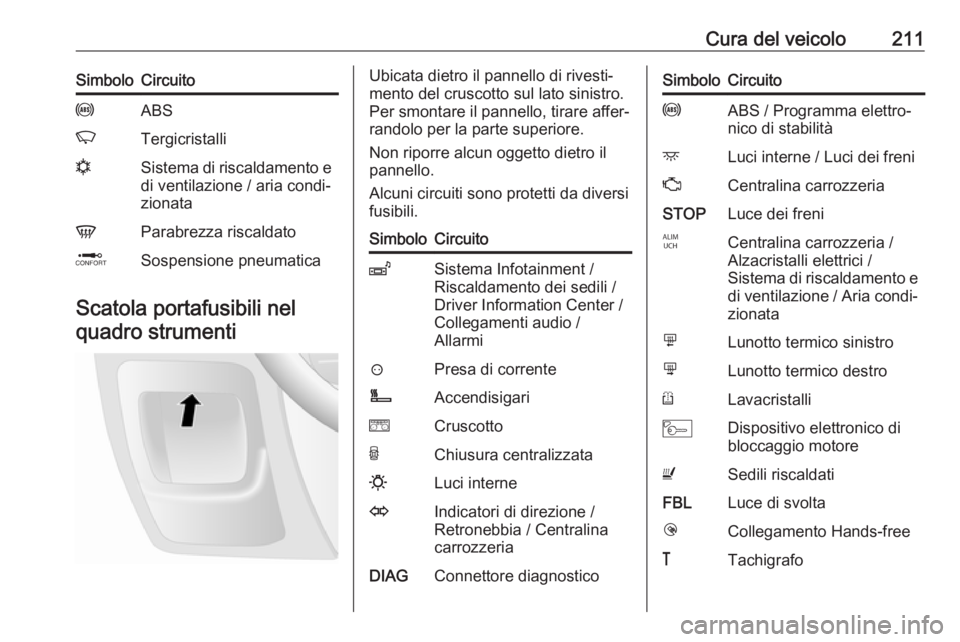

Cura del veicolo211SimboloCircuitouABSKTergicristallinSistema di riscaldamento e
di ventilazione / aria condi‐
zionataVParabrezza riscaldatoQSospensione pneumatica
Scatola portafusibili nel
quadro strumenti
Ubicata dietro il pannello di rivesti‐
mento del cruscotto sul lato sinistro.
Per smontare il pannello, tirare affer‐
randolo per la parte superiore.
Non riporre alcun oggetto dietro il
pannello.
Alcuni circuiti sono protetti da diversi
fusibili.SimboloCircuitoZSistema Infotainment /
Riscaldamento dei sedili /
Driver Information Center /
Collegamenti audio /
Allarmi?Presa di correnteÌAccendisigarieCruscottoUChiusura centralizzata0Luci interneOIndicatori di direzione /
Retronebbia / Centralina
carrozzeriaDIAGConnettore diagnosticoSimboloCircuitouABS / Programma elettro‐
nico di stabilitàdLuci interne / Luci dei freniZCentralina carrozzeriaSTOPLuce dei freniICentralina carrozzeria /
Alzacristalli elettrici /
Sistema di riscaldamento e
di ventilazione / Aria condi‐ zionatamLunotto termico sinistronLunotto termico destroRLavacristalliMDispositivo elettronico di
bloccaggio motoreUSedili riscaldatiFBLLuce di svoltalCollegamento Hands-free&Tachigrafo

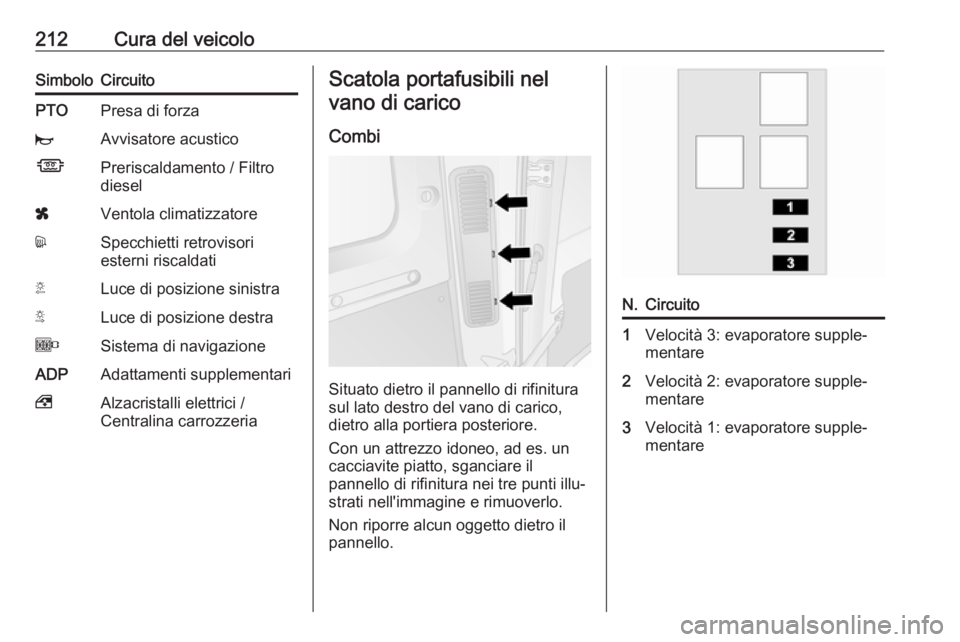

212Cura del veicoloSimboloCircuitoPTOPresa di forzajAvvisatore acusticoÍPreriscaldamento / Filtro
dieselxVentola climatizzatoredSpecchietti retrovisori
esterni riscaldatiTLuce di posizione sinistraSLuce di posizione destraOSistema di navigazioneADPAdattamenti supplementari,Alzacristalli elettrici /
Centralina carrozzeriaScatola portafusibili nel
vano di carico
Combi
Situato dietro il pannello di rifinitura
sul lato destro del vano di carico,
dietro alla portiera posteriore.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Velocità 3: evaporatore supple‐
mentare2Velocità 2: evaporatore supple‐
mentare3Velocità 1: evaporatore supple‐
mentare

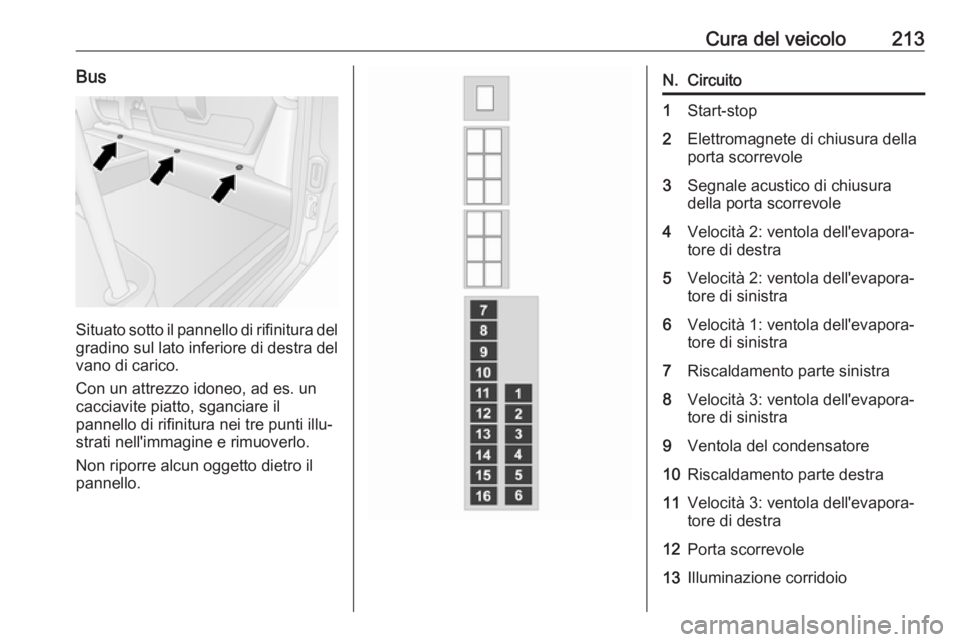

Cura del veicolo213Bus
Situato sotto il pannello di rifinitura del
gradino sul lato inferiore di destra del vano di carico.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Start-stop2Elettromagnete di chiusura della
porta scorrevole3Segnale acustico di chiusura
della porta scorrevole4Velocità 2: ventola dell'evapora‐
tore di destra5Velocità 2: ventola dell'evapora‐
tore di sinistra6Velocità 1: ventola dell'evapora‐
tore di sinistra7Riscaldamento parte sinistra8Velocità 3: ventola dell'evapora‐
tore di sinistra9Ventola del condensatore10Riscaldamento parte destra11Velocità 3: ventola dell'evapora‐
tore di destra12Porta scorrevole13Illuminazione corridoio

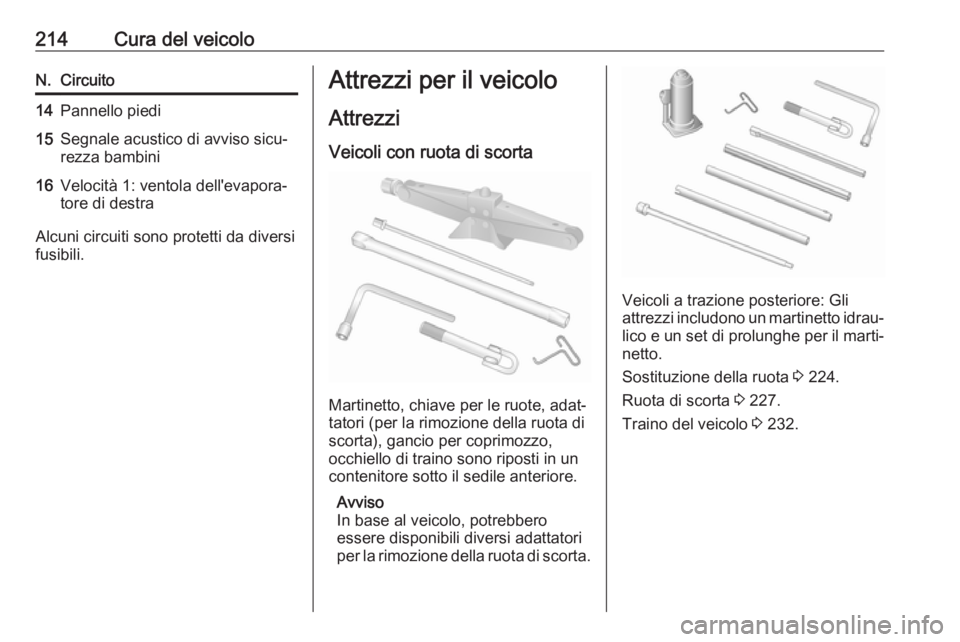

214Cura del veicoloN.Circuito14Pannello piedi15Segnale acustico di avviso sicu‐
rezza bambini16Velocità 1: ventola dell'evapora‐
tore di destra
Alcuni circuiti sono protetti da diversi
fusibili.
Attrezzi per il veicolo
Attrezzi Veicoli con ruota di scorta
Martinetto, chiave per le ruote, adat‐
tatori (per la rimozione della ruota di scorta), gancio per coprimozzo,
occhiello di traino sono riposti in un
contenitore sotto il sedile anteriore.
Avviso
In base al veicolo, potrebbero
essere disponibili diversi adattatori
per la rimozione della ruota di scorta.
Veicoli a trazione posteriore: Gli
attrezzi includono un martinetto idrau‐
lico e un set di prolunghe per il marti‐
netto.
Sostituzione della ruota 3 224.
Ruota di scorta 3 227.
Traino del veicolo 3 232.
