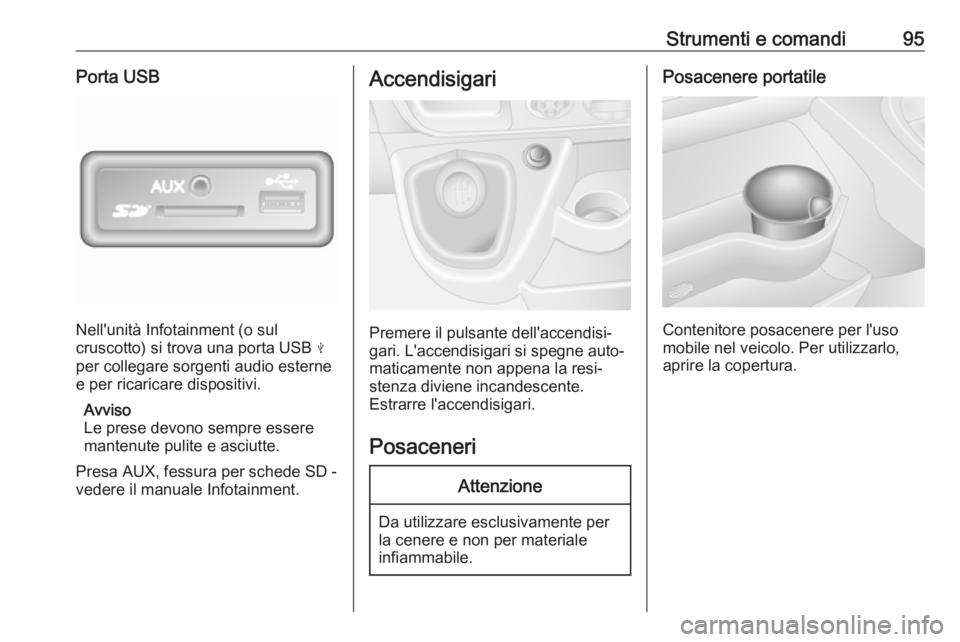

Strumenti e comandi95Porta USB
Nell'unità Infotainment (o sul
cruscotto) si trova una porta USB M
per collegare sorgenti audio esterne
e per ricaricare dispositivi.
Avviso
Le prese devono sempre essere
mantenute pulite e asciutte.
Presa AUX, fessura per schede SD -
vedere il manuale Infotainment.
Accendisigari
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
Posaceneri
Attenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Posacenere portatile
Contenitore posacenere per l'uso
mobile nel veicolo. Per utilizzarlo,
aprire la copertura.

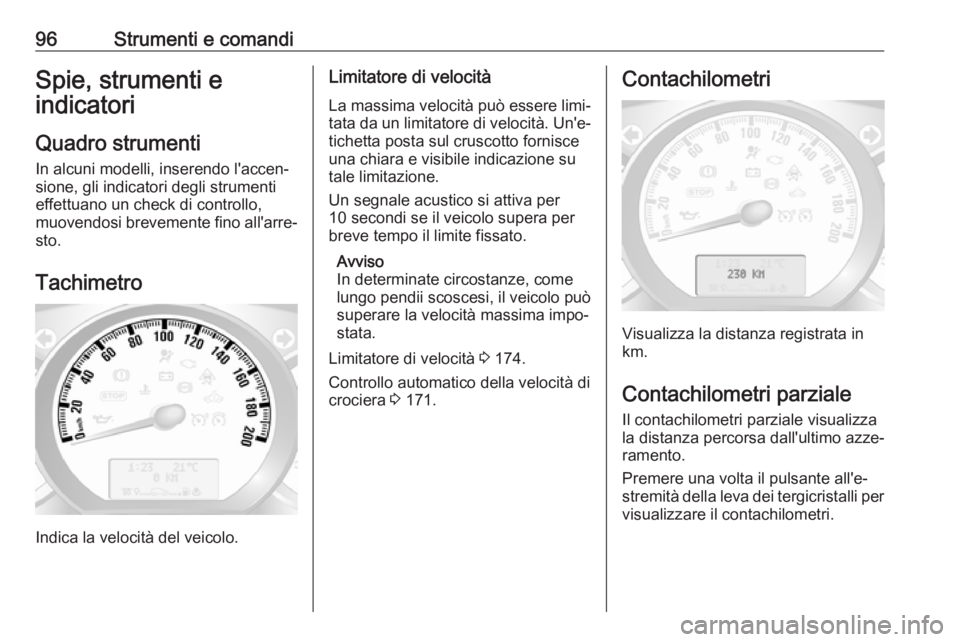

96Strumenti e comandiSpie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti
effettuano un check di controllo,
muovendosi brevemente fino all'arre‐ sto.
Tachimetro
Indica la velocità del veicolo.
Limitatore di velocità
La massima velocità può essere limi‐
tata da un limitatore di velocità. Un'e‐ tichetta posta sul cruscotto fornisce
una chiara e visibile indicazione su
tale limitazione.
Un segnale acustico si attiva per
10 secondi se il veicolo supera per breve tempo il limite fissato.
Avviso
In determinate circostanze, come
lungo pendii scoscesi, il veicolo può
superare la velocità massima impo‐
stata.
Limitatore di velocità 3 174.
Controllo automatico della velocità di
crociera 3 171.Contachilometri
Visualizza la distanza registrata in
km.
Contachilometri parziale
Il contachilometri parziale visualizza
la distanza percorsa dall'ultimo azze‐
ramento.
Premere una volta il pulsante all'e‐
stremità della leva dei tergicristalli per
visualizzare il contachilometri.

Strumenti e comandi97Per l'azzeramento, avendo il conta‐
chilometri parziale visualizzato,
tenere premuto il pulsante per alcuni
secondi, a quadro acceso. Il valore
lampeggia e quindi si porta a 0.
Tachigrafo 3 115.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante nel
serbatoio.
Se il livello nel serbatoio è basso, si
accende la spia Y. Effettuare imme‐
diatamente il rifornimento 3 184.
Non svuotare mai completamente il
serbatoio.
Impianto di alimentazione diesel
spurgo 3 199.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio specificata.
Indicatore di livello AdBlue
Le versioni in cui il Driver Information
Centre non riproduce avvisi di livello
AdBlue sono dotate di un indicatore di
livello AdBlue, il quale mostra il livello
corrente di AdBlue nel serbatoio.

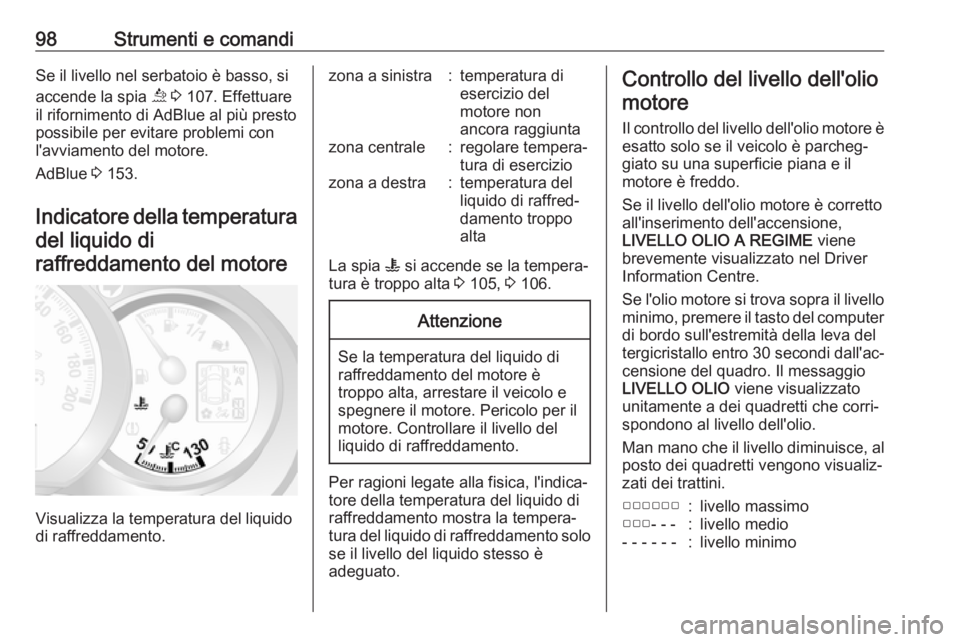

98Strumenti e comandiSe il livello nel serbatoio è basso, si
accende la spia ú 3 107. Effettuare
il rifornimento di AdBlue al più presto possibile per evitare problemi con
l'avviamento del motore.
AdBlue 3 153.
Indicatore della temperatura del liquido di
raffreddamento del motore
Visualizza la temperatura del liquido
di raffreddamento.
zona a sinistra:temperatura di
esercizio del
motore non
ancora raggiuntazona centrale:regolare tempera‐
tura di eserciziozona a destra:temperatura del
liquido di raffred‐
damento troppo
alta
La spia W si accende se la tempera‐
tura è troppo alta 3 105, 3 106.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Per ragioni legate alla fisica, l'indica‐
tore della temperatura del liquido di
raffreddamento mostra la tempera‐
tura del liquido di raffreddamento solo
se il livello del liquido stesso è
adeguato.
Controllo del livello dell'olio
motore
Il controllo del livello dell'olio motore èesatto solo se il veicolo è parcheg‐
giato su una superficie piana e il
motore è freddo.
Se il livello dell'olio motore è corretto all'inserimento dell'accensione,
LIVELLO OLIO A REGIME viene
brevemente visualizzato nel Driver
Information Centre.
Se l'olio motore si trova sopra il livello
minimo, premere il tasto del computer di bordo sull'estremità della leva del
tergicristallo entro 30 secondi dall'ac‐
censione del quadro. Il messaggio
LIVELLO OLIO viene visualizzato
unitamente a dei quadretti che corri‐
spondono al livello dell'olio.
Man mano che il livello diminuisce, al posto dei quadretti vengono visualiz‐zati dei trattini.▢▢▢▢▢▢:livello massimo▢▢▢- - -:livello medio- - - - - -:livello minimo

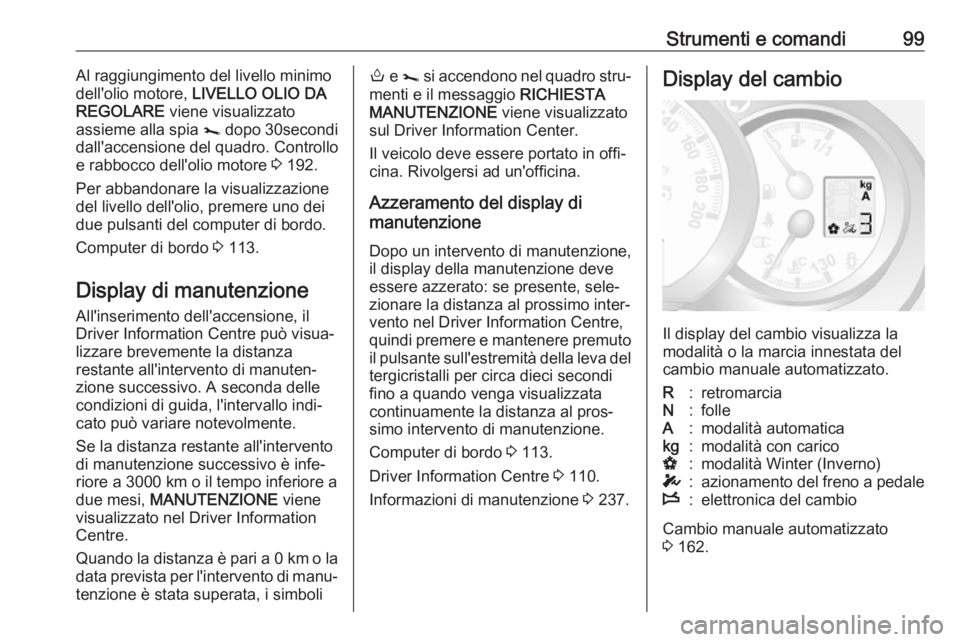

Strumenti e comandi99Al raggiungimento del livello minimo
dell'olio motore, LIVELLO OLIO DA
REGOLARE viene visualizzato
assieme alla spia j dopo 30secondi
dall'accensione del quadro. Controllo
e rabbocco dell'olio motore 3 192.
Per abbandonare la visualizzazione
del livello dell'olio, premere uno dei due pulsanti del computer di bordo.
Computer di bordo 3 113.
Display di manutenzione All'inserimento dell'accensione, ilDriver Information Centre può visua‐lizzare brevemente la distanza
restante all'intervento di manuten‐
zione successivo. A seconda delle condizioni di guida, l'intervallo indi‐
cato può variare notevolmente.
Se la distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 3000 km o il tempo inferiore a
due mesi, MANUTENZIONE viene
visualizzato nel Driver Information
Centre.
Quando la distanza è pari a 0 km o la
data prevista per l'intervento di manu‐ tenzione è stata superata, i simbolio e j si accendono nel quadro stru‐
menti e il messaggio RICHIESTA
MANUTENZIONE viene visualizzato
sul Driver Information Center.
Il veicolo deve essere portato in offi‐
cina. Rivolgersi ad un'officina.
Azzeramento del display di
manutenzione
Dopo un intervento di manutenzione, il display della manutenzione deveessere azzerato: se presente, sele‐
zionare la distanza al prossimo inter‐
vento nel Driver Information Centre,
quindi premere e mantenere premuto
il pulsante sull'estremità della leva del tergicristalli per circa dieci secondi
fino a quando venga visualizzata
continuamente la distanza al pros‐
simo intervento di manutenzione.
Computer di bordo 3 113.
Driver Information Centre 3 110.
Informazioni di manutenzione 3 237.Display del cambio
Il display del cambio visualizza la
modalità o la marcia innestata del
cambio manuale automatizzato.
R:retromarciaN:folleA:modalità automaticakg:modalità con caricoV:modalità Winter (Inverno)T:azionamento del freno a pedaleW:elettronica del cambio
Cambio manuale automatizzato
3 162.

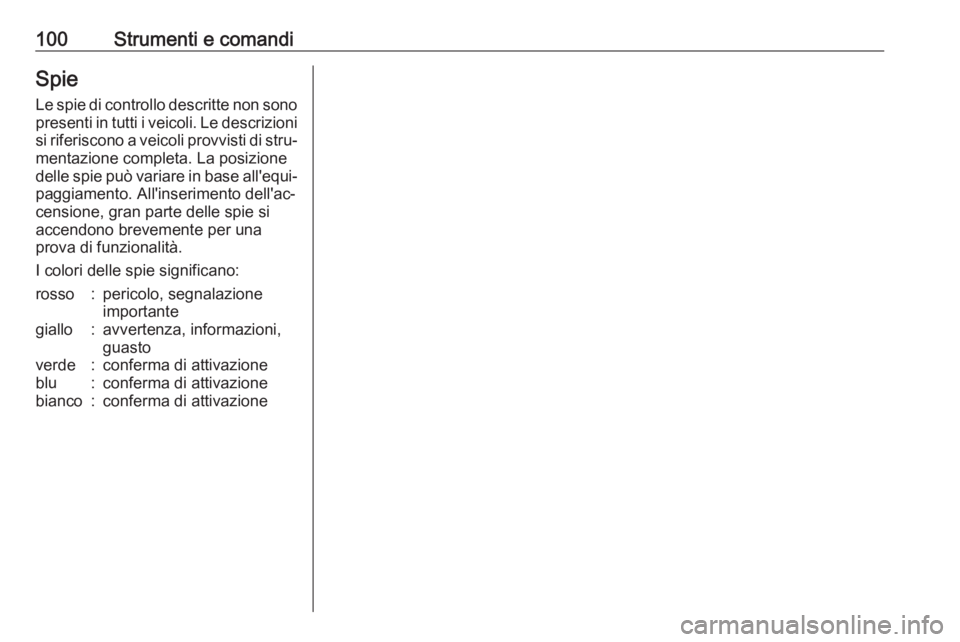

100Strumenti e comandiSpie
Le spie di controllo descritte non sono
presenti in tutti i veicoli. Le descrizioni
si riferiscono a veicoli provvisti di stru‐ mentazione completa. La posizione
delle spie può variare in base all'equi‐ paggiamento. All'inserimento dell'ac‐
censione, gran parte delle spie si
accendono brevemente per una
prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

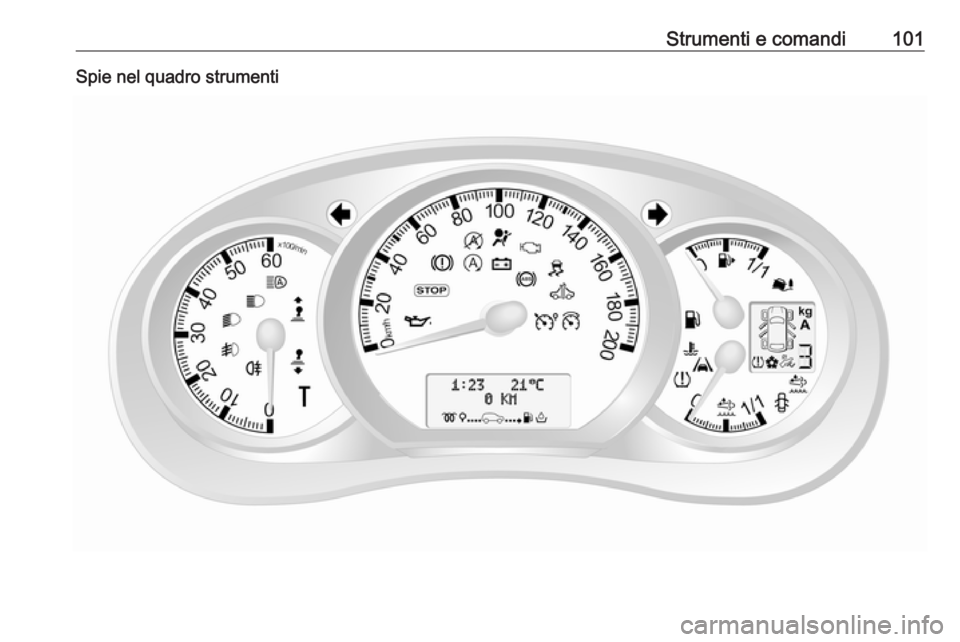

Strumenti e comandi101Spie nel quadro strumenti

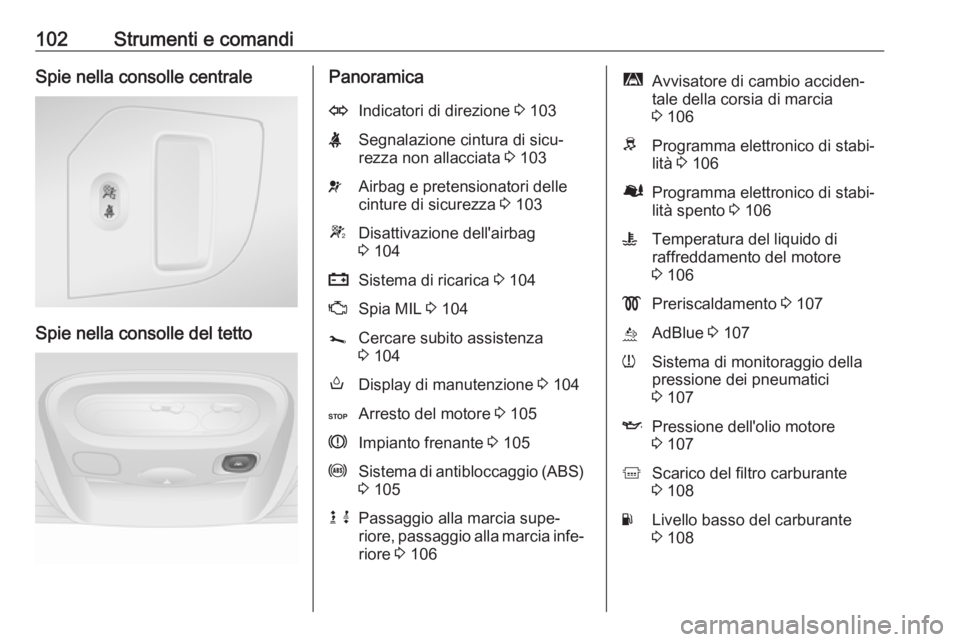

102Strumenti e comandiSpie nella consolle centrale
Spie nella consolle del tetto
PanoramicaOIndicatori di direzione 3 103XSegnalazione cintura di sicu‐
rezza non allacciata 3 103vAirbag e pretensionatori delle
cinture di sicurezza 3 103WDisattivazione dell'airbag
3 104pSistema di ricarica 3 104ZSpia MIL 3 104jCercare subito assistenza
3 104oDisplay di manutenzione 3 104CArresto del motore 3 105RImpianto frenante 3 105uSistema di antibloccaggio (ABS)
3 105k jPassaggio alla marcia supe‐
riore, passaggio alla marcia infe‐
riore 3 106ìAvvisatore di cambio acciden‐
tale della corsia di marcia
3 106RProgramma elettronico di stabi‐
lità 3 106ØProgramma elettronico di stabi‐
lità spento 3 106WTemperatura del liquido di
raffreddamento del motore
3 106!Preriscaldamento 3 107úAdBlue 3 107wSistema di monitoraggio della
pressione dei pneumatici
3 107IPressione dell'olio motore
3 107kScarico del filtro carburante
3 108YLivello basso del carburante
3 108
