2018.5 OPEL MOVANO_B Manuale di uso e manutenzione (in Italian)

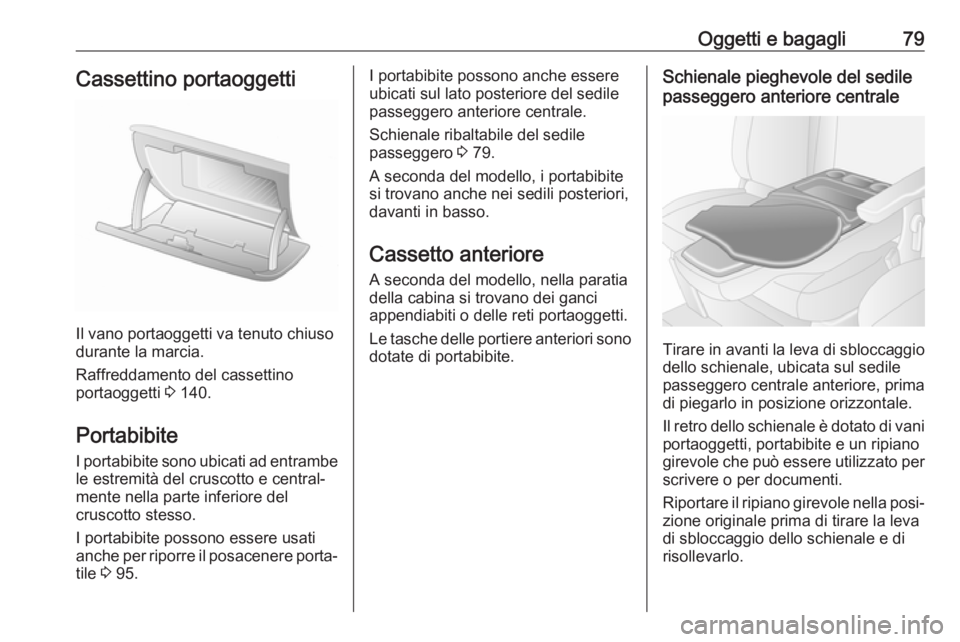

Oggetti e bagagli79Cassettino portaoggetti
Il vano portaoggetti va tenuto chiuso
durante la marcia.
Raffreddamento del cassettino
portaoggetti 3 140.
Portabibite I portabibite sono ubicati ad entrambele estremità del cruscotto e central‐
mente nella parte inferiore del
cruscotto stesso.
I portabibite possono essere usati
anche per riporre il posacenere porta‐ tile 3 95.
I portabibite possono anche essere
ubicati sul lato posteriore del sedile
passeggero anteriore centrale.
Schienale ribaltabile del sedile
passeggero 3 79.
A seconda del modello, i portabibite
si trovano anche nei sedili posteriori,
davanti in basso.
Cassetto anteriore
A seconda del modello, nella paratia
della cabina si trovano dei ganci
appendiabiti o delle reti portaoggetti.
Le tasche delle portiere anteriori sono dotate di portabibite.Schienale pieghevole del sedile
passeggero anteriore centrale
Tirare in avanti la leva di sbloccaggio dello schienale, ubicata sul sedile
passeggero centrale anteriore, prima
di piegarlo in posizione orizzontale.
Il retro dello schienale è dotato di vani
portaoggetti, portabibite e un ripiano
girevole che può essere utilizzato per
scrivere o per documenti.
Riportare il ripiano girevole nella posi‐ zione originale prima di tirare la leva
di sbloccaggio dello schienale e di
risollevarlo.

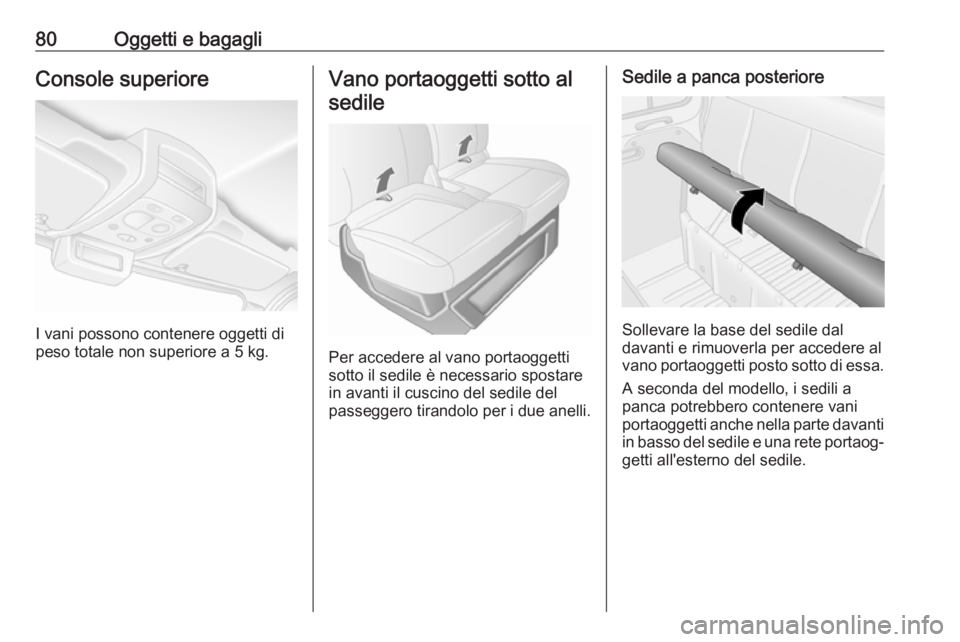

80Oggetti e bagagliConsole superiore
I vani possono contenere oggetti di
peso totale non superiore a 5 kg.
Vano portaoggetti sotto al
sedile
Per accedere al vano portaoggetti
sotto il sedile è necessario spostare
in avanti il cuscino del sedile del
passeggero tirandolo per i due anelli.
Sedile a panca posteriore
Sollevare la base del sedile dal
davanti e rimuoverla per accedere al
vano portaoggetti posto sotto di essa.
A seconda del modello, i sedili a
panca potrebbero contenere vani
portaoggetti anche nella parte davanti in basso del sedile e una rete portaog‐
getti all'esterno del sedile.

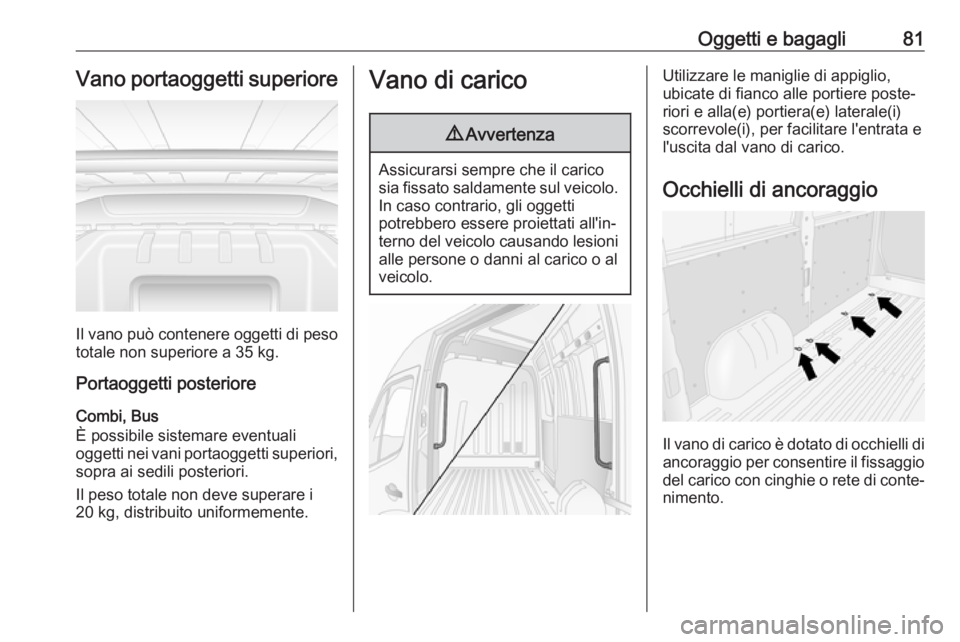

Oggetti e bagagli81Vano portaoggetti superiore
Il vano può contenere oggetti di pesototale non superiore a 35 kg.
Portaoggetti posteriore
Combi, Bus
È possibile sistemare eventuali
oggetti nei vani portaoggetti superiori,
sopra ai sedili posteriori.
Il peso totale non deve superare i
20 kg, distribuito uniformemente.
Vano di carico9 Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti
potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o al
veicolo.
Utilizzare le maniglie di appiglio,
ubicate di fianco alle portiere poste‐
riori e alla(e) portiera(e) laterale(i)
scorrevole(i), per facilitare l'entrata e
l'uscita dal vano di carico.
Occhielli di ancoraggio
Il vano di carico è dotato di occhielli di
ancoraggio per consentire il fissaggio
del carico con cinghie o rete di conte‐
nimento.

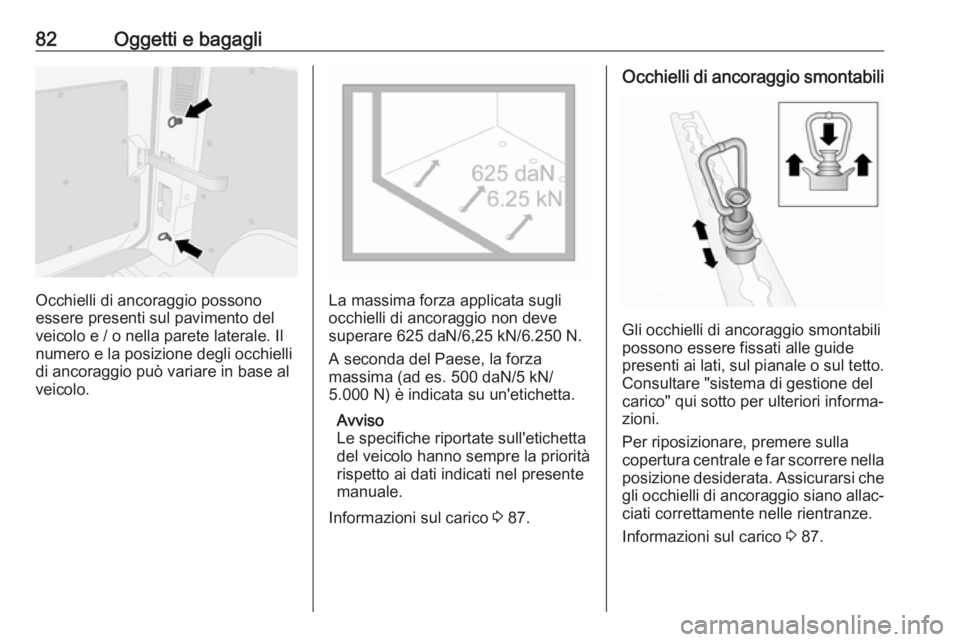

82Oggetti e bagagli
Occhielli di ancoraggio possono
essere presenti sul pavimento del
veicolo e / o nella parete laterale. Il
numero e la posizione degli occhielli
di ancoraggio può variare in base al
veicolo.La massima forza applicata sugli
occhielli di ancoraggio non deve
superare 625 daN/6,25 kN/6.250 N.
A seconda del Paese, la forza
massima (ad es. 500 daN/5 kN/
5.000 N) è indicata su un'etichetta.
Avviso
Le specifiche riportate sull'etichetta del veicolo hanno sempre la priorità
rispetto ai dati indicati nel presente
manuale.
Informazioni sul carico 3 87.
Occhielli di ancoraggio smontabili
Gli occhielli di ancoraggio smontabili
possono essere fissati alle guide presenti ai lati, sul pianale o sul tetto. Consultare "sistema di gestione del
carico" qui sotto per ulteriori informa‐
zioni.
Per riposizionare, premere sulla
copertura centrale e far scorrere nella
posizione desiderata. Assicurarsi che gli occhielli di ancoraggio siano allac‐
ciati correttamente nelle rientranze.
Informazioni sul carico 3 87.

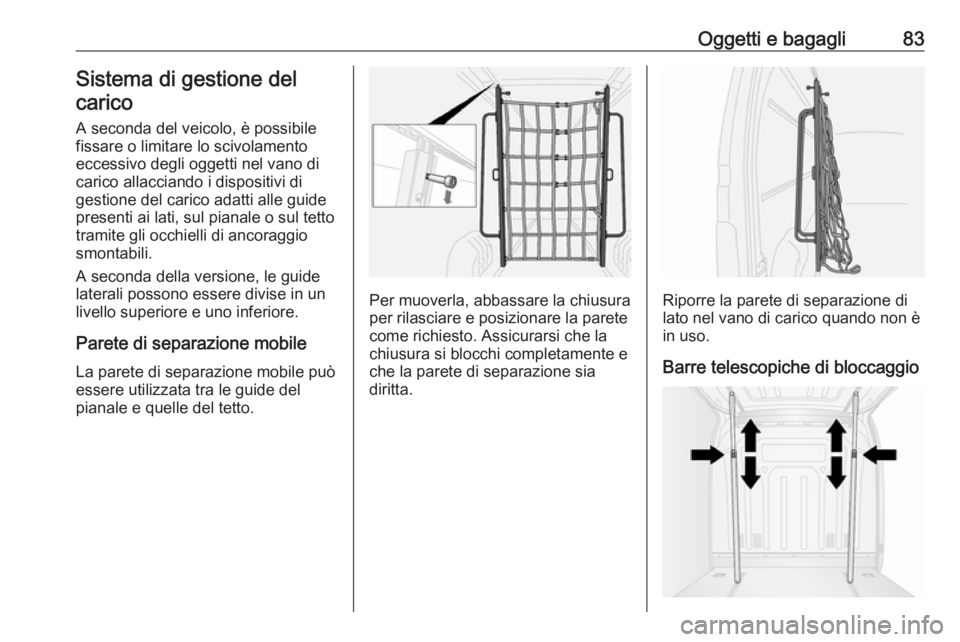

Oggetti e bagagli83Sistema di gestione del
carico
A seconda del veicolo, è possibile
fissare o limitare lo scivolamento
eccessivo degli oggetti nel vano di
carico allacciando i dispositivi di
gestione del carico adatti alle guide
presenti ai lati, sul pianale o sul tetto
tramite gli occhielli di ancoraggio
smontabili.
A seconda della versione, le guide laterali possono essere divise in un
livello superiore e uno inferiore.
Parete di separazione mobile
La parete di separazione mobile può
essere utilizzata tra le guide del
pianale e quelle del tetto.
Per muoverla, abbassare la chiusura
per rilasciare e posizionare la parete
come richiesto. Assicurarsi che la chiusura si blocchi completamente e
che la parete di separazione sia
diritta.Riporre la parete di separazione di
lato nel vano di carico quando non è
in uso.
Barre telescopiche di bloccaggio

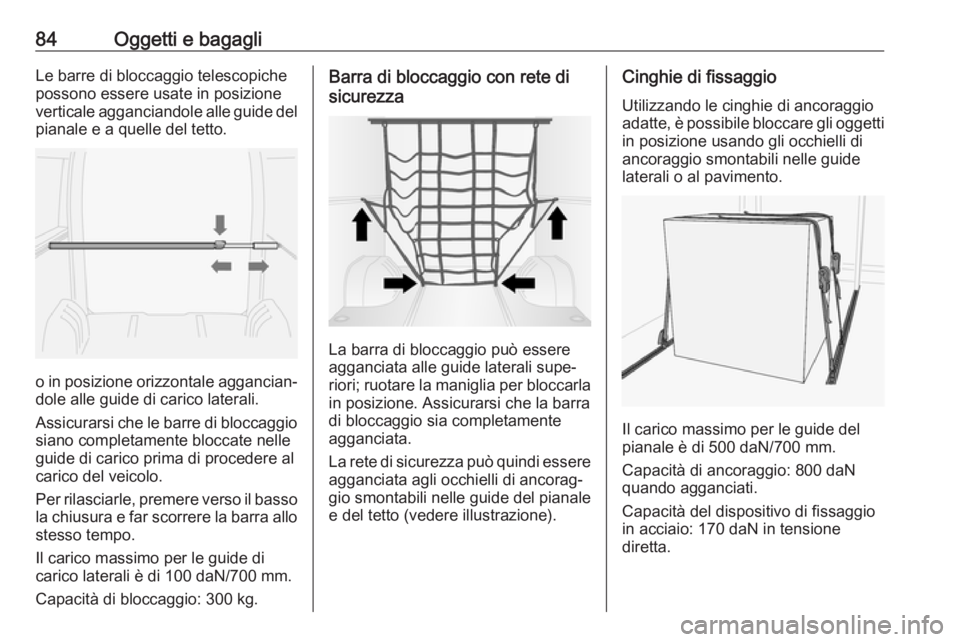

84Oggetti e bagagliLe barre di bloccaggio telescopiche
possono essere usate in posizione
verticale agganciandole alle guide del pianale e a quelle del tetto.
o in posizione orizzontale aggancian‐
dole alle guide di carico laterali.
Assicurarsi che le barre di bloccaggio siano completamente bloccate nelle
guide di carico prima di procedere al
carico del veicolo.
Per rilasciarle, premere verso il basso
la chiusura e far scorrere la barra allo
stesso tempo.
Il carico massimo per le guide di
carico laterali è di 100 daN/700 mm.
Capacità di bloccaggio: 300 kg.
Barra di bloccaggio con rete di
sicurezza
La barra di bloccaggio può essere
agganciata alle guide laterali supe‐
riori; ruotare la maniglia per bloccarla in posizione. Assicurarsi che la barra
di bloccaggio sia completamente
agganciata.
La rete di sicurezza può quindi essere
agganciata agli occhielli di ancorag‐
gio smontabili nelle guide del pianale
e del tetto (vedere illustrazione).
Cinghie di fissaggio
Utilizzando le cinghie di ancoraggio
adatte, è possibile bloccare gli oggetti
in posizione usando gli occhielli di
ancoraggio smontabili nelle guide
laterali o al pavimento.
Il carico massimo per le guide del
pianale è di 500 daN/700 mm.
Capacità di ancoraggio: 800 daN
quando agganciati.
Capacità del dispositivo di fissaggio
in acciaio: 170 daN in tensione
diretta.

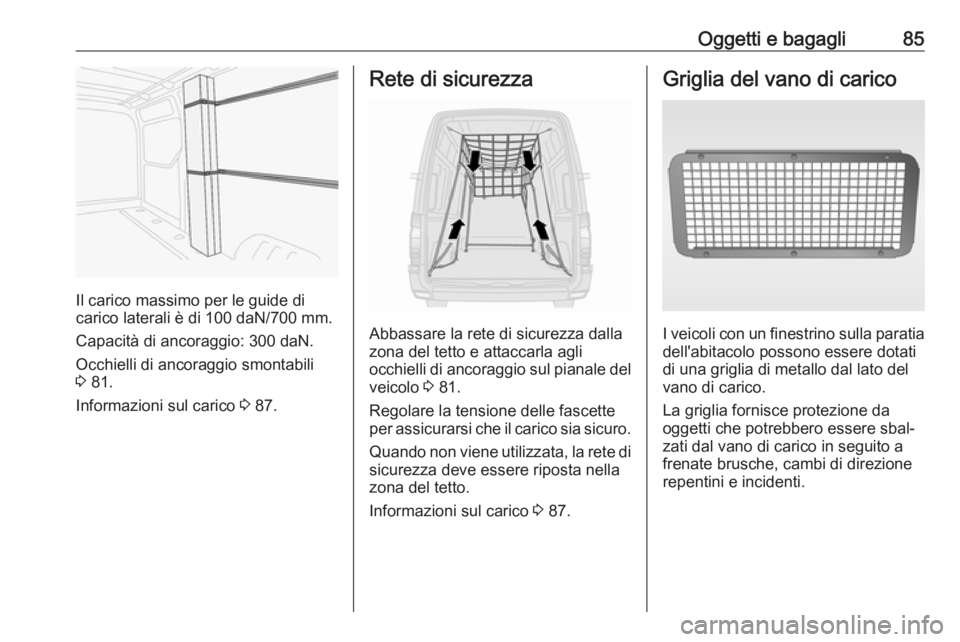

Oggetti e bagagli85
Il carico massimo per le guide di
carico laterali è di 100 daN/700 mm.
Capacità di ancoraggio: 300 daN.
Occhielli di ancoraggio smontabili 3 81.
Informazioni sul carico 3 87.
Rete di sicurezza
Abbassare la rete di sicurezza dalla
zona del tetto e attaccarla agli
occhielli di ancoraggio sul pianale del veicolo 3 81.
Regolare la tensione delle fascette per assicurarsi che il carico sia sicuro.
Quando non viene utilizzata, la rete disicurezza deve essere riposta nella
zona del tetto.
Informazioni sul carico 3 87.
Griglia del vano di carico
I veicoli con un finestrino sulla paratia
dell'abitacolo possono essere dotati
di una griglia di metallo dal lato del
vano di carico.
La griglia fornisce protezione da
oggetti che potrebbero essere sbal‐
zati dal vano di carico in seguito a
frenate brusche, cambi di direzione
repentini e incidenti.

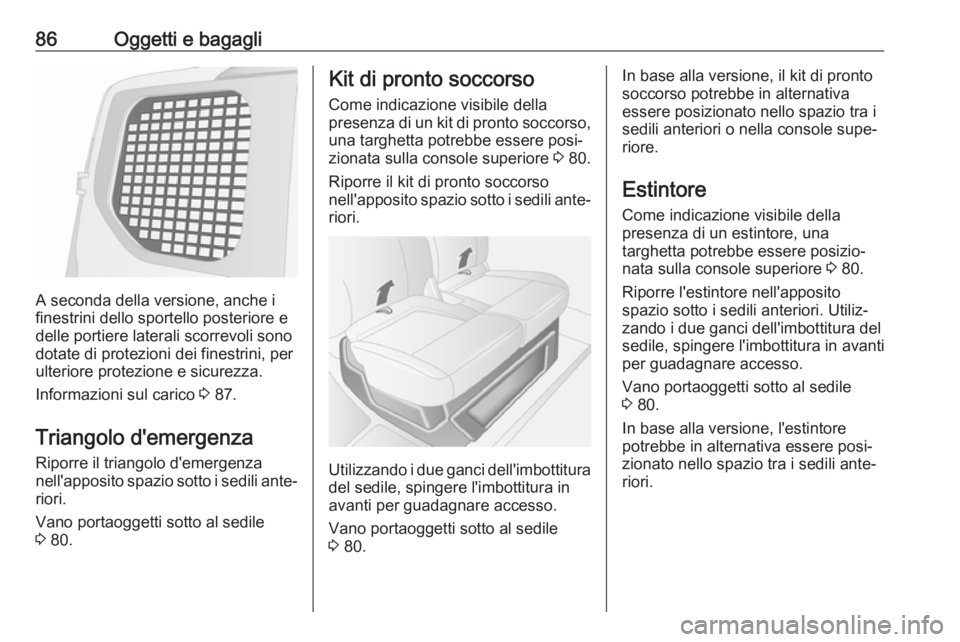

86Oggetti e bagagli
A seconda della versione, anche i
finestrini dello sportello posteriore e
delle portiere laterali scorrevoli sono
dotate di protezioni dei finestrini, per
ulteriore protezione e sicurezza.
Informazioni sul carico 3 87.
Triangolo d'emergenza
Riporre il triangolo d'emergenza
nell'apposito spazio sotto i sedili ante‐ riori.
Vano portaoggetti sotto al sedile 3 80.
Kit di pronto soccorso
Come indicazione visibile della
presenza di un kit di pronto soccorso, una targhetta potrebbe essere posi‐
zionata sulla console superiore 3 80.
Riporre il kit di pronto soccorso
nell'apposito spazio sotto i sedili ante‐
riori.
Utilizzando i due ganci dell'imbottitura del sedile, spingere l'imbottitura in
avanti per guadagnare accesso.
Vano portaoggetti sotto al sedile
3 80.
In base alla versione, il kit di pronto
soccorso potrebbe in alternativa
essere posizionato nello spazio tra i
sedili anteriori o nella console supe‐
riore.
Estintore Come indicazione visibile della
presenza di un estintore, una
targhetta potrebbe essere posizio‐
nata sulla console superiore 3 80.
Riporre l'estintore nell'apposito
spazio sotto i sedili anteriori. Utiliz‐
zando i due ganci dell'imbottitura del
sedile, spingere l'imbottitura in avanti
per guadagnare accesso.
Vano portaoggetti sotto al sedile
3 80.
In base alla versione, l'estintore
potrebbe in alternativa essere posi‐
zionato nello spazio tra i sedili ante‐
riori.
