2017 YAMAHA YZF-R6 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
4-23
4
DAU79900
Za dels
Duoza del
Verwijderen van het duozadel
1. Steek de sleutel in het zadelslot en draai rechtsom.
2. Trek de voorzijde van het duozadel omhoog en trek het zadel naar voren.
Aanbrengen van het duozadel
1. Steek het uitsteeksel aan de achterzij- de van het duozadel in de zadelbeves-
tiging zoals afgebeeld en druk dan de
voorzijde van het zadel omlaag om te
vergrendelen.
2. Neem de sleutel uit. Bestuur
dersza del
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel.
2. Trek de hoeken aan de achterkant van het bestuurderszadel omhoog zoals
afgebeeld. Verwijder vervolgens de
bouten met de zeskantsleutel die on-
der het duozadel zit en trek het zadel
eraf.
Aanbrengen van het bestuurderszadel
1. Steek het uitsteeksel in de zadelbe- vestiging zoals afgebeeld en plaats
het zadel dan in de oorspronkelijke
positie.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
1
2
2
1
1. Bout
1. Zeskantsleutel
1
1
UBN6D0D0.book Page 23 Tuesday, January 24, 2017 3:05 PM

Functies van instrumenten en bed iening selementen
4-24
42. Breng de bouten aan met de zeskant-
sleutel.
3. Plaats de zeskantsleutel terug in de houder.
4. Installeer het duozadel.
OPMERKING
Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU39672
Achteruitkijkspie gels
De achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Ver geet niet d e achteruitkijkspie gels in
hun oorspronkelijk stan d teru g te klap-
pen alvorens we g te rij den.
1. Zadelbevestiging
2. Uitsteeksel
2
1
1. Rijstand
2. Parkeerstand
1
2
2
1
UBN6D0D0.book Page 24 Tuesday, January 24, 2017 3:05 PM

Functies van instrumenten en bed ienin gselementen
4-25
4
DAU79921

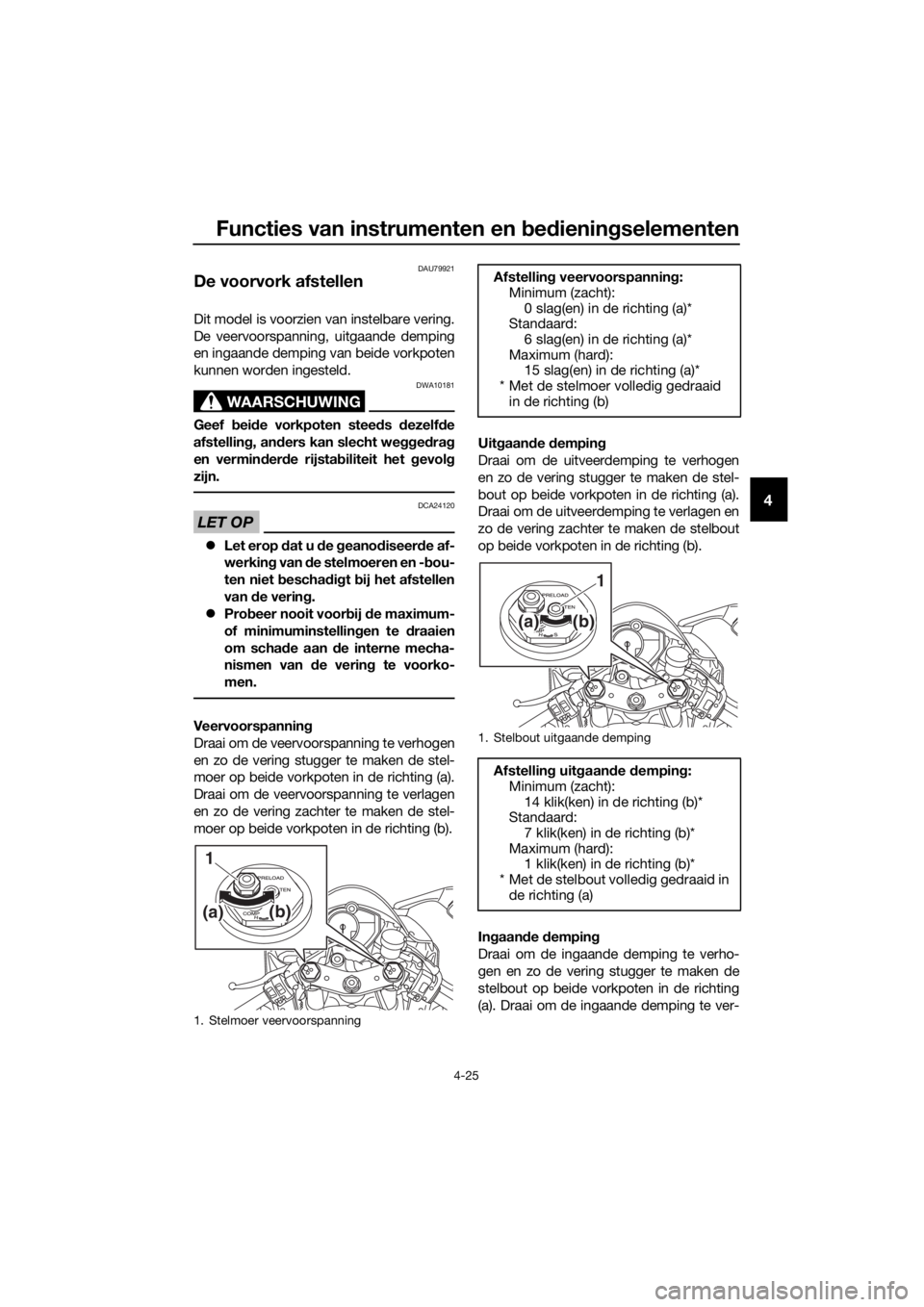

De voorvork afstellen
Dit model is voorzien van instelbare vering.
De veervoorspanning, uitgaande demping
en ingaande demping van beide vorkpoten
kunnen worden ingesteld.
WAARSCHUWING
DWA10181
Geef bei de vorkpoten stee ds dezelf de
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijsta biliteit het g evolg
zijn.
LET OP
DCA24120
 Let erop dat u d e geano diseer de af-
werkin g van d e stelmoeren en - bou-
ten niet bescha dig t bij het afstellen
van de verin g.
 Pro beer nooit voor bij de maximum-
of minimuminstellin gen te draaien
om scha de aan de interne mecha-
nismen van de verin g te voorko-
men.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
moer op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
moer op beide vorkpoten in de richting (b). Uit
gaan de dempin g
Draai om de uitveerdemping te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de uitveerdemping te verlagen en
zo de vering zachter te maken de stelbout
op beide vorkpoten in de richting (b).
In gaan de dempin g
Draai om de ingaande demping te verho-
gen en zo de vering stugger te maken de
stelbout op beide vorkpoten in de richting
(a). Draai om de ingaande demping te ver-
1. Stelmoer veervoorspanning
(a)(b)
1
Afstellin g veervoorspannin g:
Minimum (zacht):
0 slag(en) in de richting (a)*
Standaard: 6 slag(en) in de richting (a)*
Maximum (hard): 15 slag(en) in de richting (a)*
* Met de stelmoer volledig gedraaid
in de richting (b)
1. Stelbout uitgaande demping
Afstellin g uit gaan de dempin g:
Minimum (zacht):
14 klik(ken) in de richting (b)*
Standaard: 7 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
(a)(b)
1
UBN6D0D0.book Page 25 Tuesday, January 24, 2017 3:05 PM

Functies van instrumenten en bed iening selementen
4-26
4
lagen en zo de vering zachter te maken de
stelbout op beide vorkpoten in de richting
(b).
OPMERKING
Een versteller voor de veerdemping kan
mogelijk voorbij de aangegeven minimum-
instellingen draaien of klikken, maar zo’n in-
stelling is niet effectief en kan schade aan
de vering veroorzaken.
DAU79931
Schok demperunit afstellen
Dit model is voorzien van instelbare vering.
De veervoorspanning, uitgaande demping,
snelle ingaande demping en langzame in-
gaande demping kunnen worden ingesteld.
LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.
Veervoorspanning 1. Draai de borgmoer los.
2. Draai om de veervoorspanning te ver- hogen en zo de vering stugger te ma-
ken de stelmoer in de richting (a).
Draai om de veervoorspanning te ver-
lagen en zo de vering zachter te ma-
ken de stelmoer in de richting (b).
De instelling voor de veervoorspan-
ning wordt bepaald door de afstand A
te meten. Hoe groter afstand A, des te
hoger de veervoorspanning; hoe klei-
ner afstand A, des te lager de veer-
voorspanning.
 Verricht de afstelling met de spe-
ciale sleutel met het verlengstuk
in de boordgereedschapsset.
1. Stelbout ingaande demping
Afstelling ingaan de dempin g:
Minimum (zacht): 23 klik(ken) in de richting (b)*
Standaard:
14 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in de richting (a)
(b)(a)
1
1. Borgmoer
2. Stelmoer veervoorspanning
3. Speciale sleutel
4. Verlengstuk
1
34
2
(a)(b)
UBN6D0D0.book Page 26 Tuesday, January 24, 2017 3:05 PM

Functies van instrumenten en bed ienin gselementen
4-27
4
3. Draai de borgmoer vast met het voor-
geschreven aanhaalmoment. LET OP:
Draai altij d d e bor gmoer te gen de
stelmoer en zet de bor gmoer dan
vast met het voor geschreven aan-
haalmoment.
[DCA10122]
Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelbout in de richting (a). Draai om de uit-
gaande demping te verlagen en zo de ve-
ring zachter te maken de stelbout in de
richting (b). In
gaan de dempin g
Snelle ingaande demping
Draai om de ingaande demping te verho-
gen en zo de snelle ingaande demping
stugger te maken de stelbout in de richting
(a). Draai om de ingaande demping te ver-
lagen en zo de vering zachter te maken de
stelbout in de richting (b).
1. Afstand A
Veervoorspannin g:
Minimum (zacht): Afstand A = 84.9 mm (3.34 in)
Standaard:
Afstand A = 89.9 mm (3.54 in)
Maximum (hard): Afstand A = 92.9 mm (3.66 in)
Aanhaalmoment: Borgmoer:28 N·m (2.8 kgf·m, 20 lb·ft)
1
1. Stelbout uitgaande demping
Afstellin g uit gaan de dempin g:
Minimum (zacht): 23 klik(ken) in de richting (b)*
Standaard:
12 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in de richting (a)
1. Stelbout snelle ingaande demping
1
(a)(b)
1
(a)(b)
UBN6D0D0.book Page 27 Tuesday, January 24, 2017 3:05 PM

Functies van instrumenten en bed iening selementen
4-28
4
Langzame ingaande demping
Draai om de ingaande demping te verho-
gen en zo de langzame ingaande demping
stugger te maken de stelbout in de richting
(a). Draai om de ingaande demping te ver-
lagen en zo de vering zachter te maken de
stelbout in de richting (b).
OPMERKING
Een versteller voor de veerdemping kan
mogelijk voorbij de aangegeven minimum-
instellingen draaien of klikken, maar zo’n in-
stelling is niet effectief en kan schade aan
de vering veroorzaken.
WAARSCHUWING
DWA10222
Deze schok demperunit is gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zorg vuldig
d oor alvorens werkzaamhed en uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schok demperunit niet b loot
aan open vuur of een an dere hitte-
b ron. Hierd oor kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b escha di-
g in g van de cilin der. Scha de aan d e
c ili

n d er zal resulteren in slechte
d empin gsprestaties.
 Werp een beschad igde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
Instellin g snelle in gaan de dempin g
Minimum (zacht):
5.5 slag(en) in de richting (b)*
Standaard: 3 slag(en) in de richting (b)*
Maximum (hard): 0 slag(en) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)
1. Stelbout langzame ingaande demping
Instellin g lan gzame in gaan de dem-
pin g
Minimum (zacht): 18 klik(ken) in de richting (b)*
Standaard:
14 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in de richting (a)
1
(a)(b)
UBN6D0D0.book Page 28 Tuesday, January 24, 2017 3:05 PM

Functies van instrumenten en bed ienin gselementen
4-29
4
DAU15283
EXUP-systeem
Dit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de
binnendiameter van de uitlaatpijp reguleert.
De stand van de EXUP-klep wordt door een
computergestuurde servomotor constant
aangepast overeenkomstig het motortoe-
rental.
LET OP
DCA10192
 Het EXUP-systeem wer d af gestel d
en uit geb rei d g etest op de Yamaha
fa briek. Als deze afstellin gen wor-
d en gewijzi gd zon der dat vol doen-
d e technische kennis aanwezi g is,
kan de werkin g van d e motor ach-
teruit gaan of wor dt de motor b e-
scha digd.
 Als het EXUP-systeem niet hoor-
baar is wanneer contact is ge-
maakt, laat het dan door een
Yamaha dealer controleren.
DAU70641
Gelijkstroom ka belstekker voor
accessoires
Dit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
UBN6D0D0.book Page 29 Tuesday, January 24, 2017 3:05 PM

Functies van instrumenten en bed iening selementen
4-30
4
DAU15306
Zijstan daar d
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
re gelmati g en laat het repareren door
een Yamah

a dealer als de werkin g niet
naar behoren is.
DAU64050
Startspersysteem
Het startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
 Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersy-
steem regelmatig volgens de onderstaande
procedure.
UBN6D0D0.book Page 30 Tuesday, January 24, 2017 3:05 PM
