Strumento e funzioni di controllo
4-23
4
HAU78521
Parabrezza
Per adattarsi alle preferenze del pilota, si
può cambiare l’altezza del parabrezza in
una delle due posizioni disponibili.
Per cambiare l’altezza del parabrezza
alla posizione alta 1. Togliere le coperture di accesso ai bulloni togliendo i fissaggi rapidi.
2. Togliere il parabrezza togliendo i bul- loni. 3. Togliere i bulloni e installarli nella posi-
zione desiderata.
4. Installare il parabrezza nella posizione alta installando i bulloni e serrandoli
alla coppia specificata.
AVVERTENZA! Un parabrezza al- lentato può causare inci denti. Veri-
ficare di aver serrato le viti alla
coppia secon do specifica.
[HWA15511]
1. Parabrezza
1. Fissaggio rapido
2. Coperchio di accesso ai bulloni
1
2
1
1. Bullone
1. Bullone
1. Bullone
1
1
1
1
1
1
UB74H0H0.book Page 23 Wednesday, May 31, 2017 1:06 PM
Page 50 of 112
Strumento e funzioni di controllo
4-24
4
5. Posizionare le coperture di accesso ai
bulloni e poi installare i fissaggi rapidi.
Per cambiare l’altezza del parabrezza
alla posizione bassa
1. Togliere le coperture di accesso ai bulloni togliendo i fissaggi rapidi.
2. Togliere il parabrezza togliendo i bul-
loni.
3. Togliere i bulloni e installarli nella posi- zione desiderata. 4. Installare il parabrezza nella posizione
bassa installando i bulloni e serrandoli
alla coppia specificata.
AVVERTENZA! Un parabrezza al-
lentato può causare inci denti. Veri-
ficare di aver serrato le viti alla
coppia secon do specifica.
[HWA15511]
1. Bullone
Coppia di serra ggio:
Bullone del parabrezza: 8 N·m (0.8 kgf·m, 5.8 lb·ft)
1. Coperchio di accesso ai bulloni
1
1
1
1. Bullone
1. Bullone
1. Bullone
Coppia d i serraggio:
Bullone del parabrezza:
8 N·m (0.8 kgf·m, 5.8 lb·ft)
1
1
1
1
1
1
UB74H0H0.book Page 24 Wednesday, May 31, 2017 1:06 PM
Page 51 of 112
Strumento e funzioni di controllo
4-25
4
5. Posizionare le coperture di accesso ai
bulloni e poi installare i fissaggi rapidi.HAU46833
Posizione del manubrio
Il manubrio è regolabile su una delle due
posizioni per adattarsi alle preferenze del
conducente. Fare regolare la posizione del
manubrio da un concessionario Yamaha.
1. Manubrio
1
UB74H0H0.book Page 25 Wednesday, May 31, 2017 1:06 PM
Page 52 of 112

Strumento e funzioni di controllo
4-26
4
HAU14893
Regolazione deg li assiemi am-
mortizzatori
AVVERTENZA
HWA10211
Re golare sempre entrambi g li ammortiz-
zatori su gli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
mane ggevole e poco stabile.
Ciascun assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.
ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.
Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione su ciascun assieme
ammortizzatore in direzione (a). Per ridurre
la precarica molla e quindi rendere la so-
spensione più morbida, girare la ghiera di
regolazione su ciascun assieme ammortiz-
zatore in direzione (b). Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione, usa-
re attrezzo per la regolazione della
precarica molla contenuto nel kit at-
trezzi.
1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Indicatore di posizione
Regolazione precarica molla:
Minimo (morbida): 1
Standard: 3
Massimo (rigida):
5
1 2345
2
1
(a)(b)
3
UB74H0H0.book Page 26 Wednesday, May 31, 2017 1:06 PM
Page 53 of 112

Strumento e funzioni di controllo
4-27
4
HAU15306
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA
L’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conse guente possibilità di
per dere il controllo del mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato pro gettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema
re golarmente e d i farlo riparare d a un
concessionario Yamaha se non funziona
correttamente.
HAU78690
Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensio-
ne funziona con l’interruttore cavalletto la-
terale e con gli interruttori luce stop.
Presenta le funzioni seguenti.
Impedisce l’avviamento del motore se
il cavalletto laterale è abbassato.
Impedisce l’avviamento del motore se
i freni non sono azionati.
Arresta il motore se si abbassa il ca-
valletto laterale.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura.
UB74H0H0.book Page 27 Wednesday, May 31, 2017 1:06 PM
Page 54 of 112

Strumento e funzioni di controllo
4-28
4

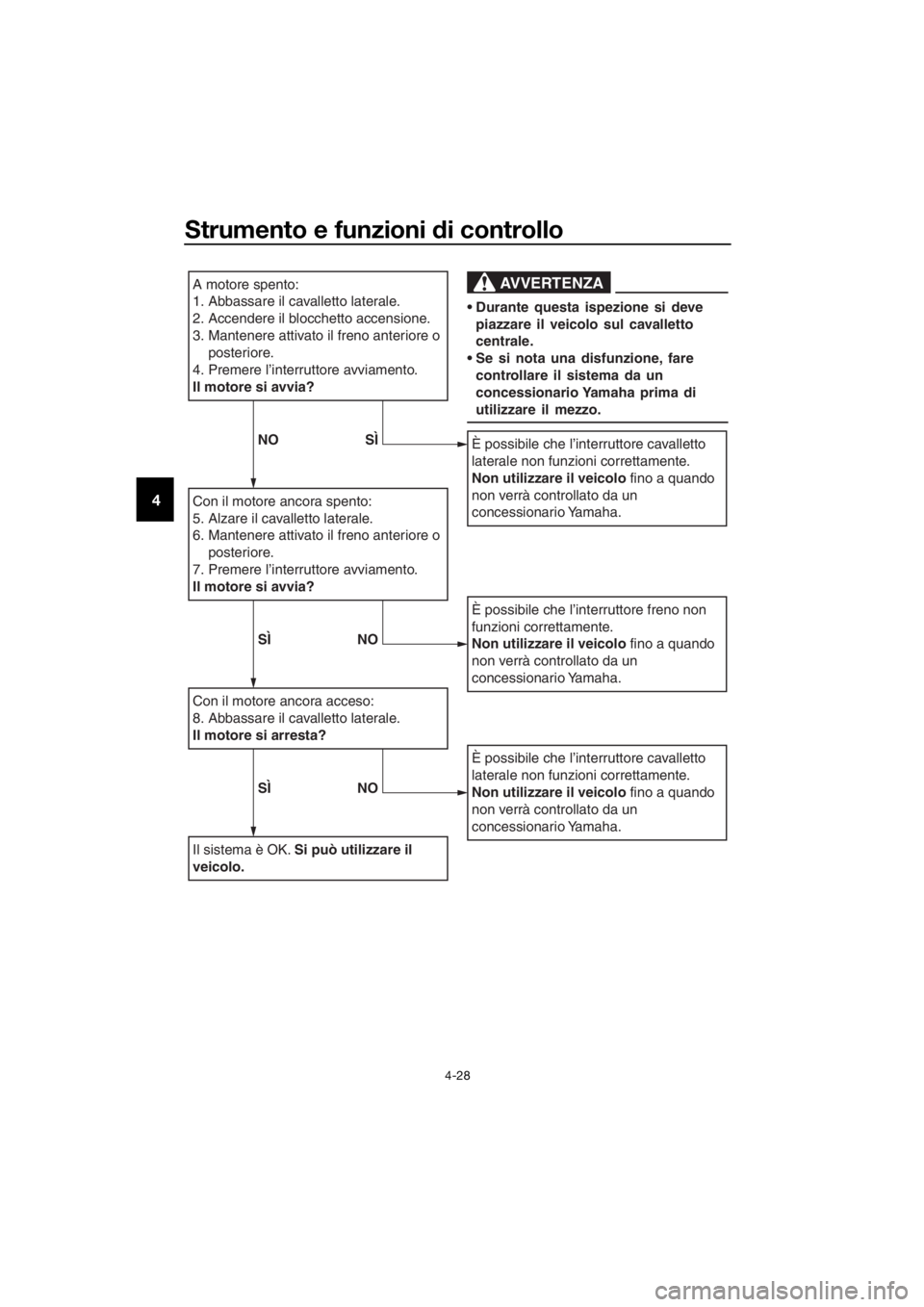

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accendere il blocchetto accensione.
3. Mantenere attivato il freno anteriore o
posteriore.
4. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora spento:
5. Alzare il cavalletto laterale.
6. Mantenere attivato il freno anteriore o posteriore.
7. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
8. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare il
veicolo.
È possibile che l’interruttore cavalletto
laterale non funzioni correttamente.
Non utilizzare il veicolo fino a quando
non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore freno non
funzioni correttamente.
Non utilizzare il veicolo fino a quando
non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore cavalletto
laterale non funzioni correttamente.
Non utilizzare il veicolo fino a quando
non verrà controllato da un
concessionario Yamaha.
AVVERTENZA
Durante questa ispezione si deve piazzare il veicolo sul cavalletto
centrale.
Se si nota una disfunzione, fare controllare il sistema da un
concessionario Yamaha prima di
utilizzare il mezzo.
NO SÌ
SÌNO
SÌNO
UB74H0H0.book Page 28 Wednesday, May 31, 2017 1:06 PM
Page 55 of 112

Strumento e funzioni di controllo
4-29
4
HAU78213
Presa ausiliaria (CC)
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quan do la presa ausiliaria (CC) non viene
utilizzata.
ATTENZIONE
HCA15432
L’accessorio colle gato alla presa ausi-
liaria (CC) non dovrebbe venire utilizzato
con il motore spento, e d il carico non
d eve mai superare 12 W (1 A), altrimenti
il fusibile potrebbe bruciarsi e la batteria
scaricarsi.
Questo veicolo è dotato di una presa ausi-
liaria (CC) posizionata all’interno del vano
portaoggetti A.
Un accessorio a 12 V collegato alla presa
ausiliaria (CC) può venire utilizzato quando
il blocchetto accensione è in posizione
“ON” e dovrebbe venire utilizzato soltanto
quando il motore è in funzione.
Per utilizzare la presa ausiliaria (CC) 1. Aprire il vano portaoggetti A. (Vedere pagina 3-9.)
2. Spegnere il blocchetto accensione.
3. Rimuovere il cappuccio della presa
ausiliaria (CC).
4. Spegnere l’accessorio. 5. Inserire la spina dell’accessorio nella
presa ausiliaria (CC).
6. Accendere il blocchetto accensione, quindi avviare il motore. (Vedere pagi-
na 6-2.)
7. Accendere l’accessorio.
1. Cappuccio della presa ausiliaria (CC)
1
1. Presa ausiliaria (CC)
1
UB74H0H0.book Page 29 Wednesday, May 31, 2017 1:06 PM
Page 56 of 112

Per la vostra sicurezza – controlli prima dell’utilizzo
5-1
5
HAU63440
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzio-
nare in sicurezza. Osservare sempre le proc edure e gli intervalli d’ispezione e manutenzio-
ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta
la possibilità d i incidenti o d i d anne ggiamenti del mezzo. Non utilizzare il veicolo se
si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLIPAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carbu-
rante.
• Verificare che il tubo di troppopieno del serbatoio car- burante non presenti ostruzioni, fessure o danneggia-
menti, e controllare il collegamento del tubo. 4-18,
4-20
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino
al livello secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo. 7-9
Olio della trasmissio-
ne finale • Controllare l’assenza di perdite di olio nel veicolo. 7-11
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo
consigliato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raf- freddamento. 7-12
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 7-21,
7-21, 7-22
