2017 YAMAHA XMAX 300 Manuale duso (in Italian)

Caratteristiche tecniche
9-1
9
Dimensioni:
Lunghezza totale:2185 mm (86.0 in)
Larghezza totale:
775 mm (30.5 in)
Altezza totale: 1415/1465 mm (55.7/57.7 in)
Altezza alla sella: 795 mm (31.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata: 2.6 m (8.53 ft)
Peso:
Peso in ordine di marcia:
179 kg (395 lb)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: SOHC
Numero di cilindri: Monocilindro
Cilindrata:
292 cm3
Alesaggio × corsa:
70.0 × 75.9 mm (2.76 × 2.99 in)
Rapporto di compressione: 10.9 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:
Marca consigliata:
YAMALUBE
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA o MB
Quantità di olio motore: Cambio olio: 1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro olio: 1.60 L (1.69 US qt, 1.41 Imp.qt)
Olio della trasmissione finale:
Tipo:
Olio per motori SAE 10W-30 tipo SE o
superiore o olio per ingranaggi SAE 85W
GL-3
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiatore (tutto il circuito compreso):
1.10 L (1.16 US qt, 0.97 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Benzina normale senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante: 2.4 L (0.63 US gal, 0.53 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:B741 00
Can dela/-e:
Produttore/modello:
NGK/LMAR8A-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:A secco, centrifuga, pattino
Gruppo motopropulsore:
Rapporto di riduzione primaria:
1.000
Trasmissione finale: A cinghia
Rapporto di riduzione secondaria: 7.590 (48/18 x 37/13)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Parte ciclistica:
Tipo di telaio:Scocca inferiore
Angolo di incidenza:
26.5 gradi
UB74H0H0.book Page 1 Wednesday, May 31, 2017 1:06 PM

Caratteristiche tecniche
9-2
9
Avancorsa:95 mm (3.7 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura: 120/70-15 M/C 56P
Produttore/modello: DUNLOP/SCOOTSMART
Pneumatico posteriore:
Tipo: Senza camera d'aria
Misura: 140/70-14 M/C 62P
Produttore/modello: DUNLOP/SCOOTSMART
Carico:
Carico massimo: 161 kg (355 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici fre ddi):
1 persona:
Anteriore:200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
2 persone:
Anteriore:200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore:
225 kPa (2.25 kgf/cm2, 33 psi)
Ruota anteriore:
Tipo di ruota:Ruota in lega
Dimensioni cerchio:
J15M/C x MT3.5
Ruota posteriore:
Tipo di ruota:Ruota in lega
Dimensioni cerchio:
J14M/C x MT4.0
Freno anteriore:
Tipo:Freno monodisco idraulico
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:Freno monodisco idraulico
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota: 110 mm (4.3 in)
Sospensione posteriore:
Tipo:
Gruppo motore-trasmissione oscillante
Molla: Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota:
79 mm (3.1 in)
Impianto elettrico:
Tensione impianto:12 V
Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.
Batteria:
Modello:
GTZ8V
Tensione, capacità: 12 V, 7.0 Ah (10 HR)
Potenza lampad ina:
Faro:
LED
Lampada stop/fanalino: LED
Indicatore di direzione anteriore: 10.0 W
Indicatore di direzione posteriore:
10.0 W
Luce ausiliaria: LED
Luce targa: 5.0 W
Luce pannello strumenti:
LED
UB74H0H0.book Page 2 Wednesday, May 31, 2017 1:06 PM

Caratteristiche tecniche
9-3
9
Spia abbagliante:LED
Spia degli indicatori di direzione: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia sistema smart key: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Fusibile:
Fusibile principale:
20.0 A
Fusibile principale 2: 7.5 A
Fusibile terminale 1: 2.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile sistema di segnalazione 2: 7.5 A
Fusibile motorino ventola radiatore: 7.5 A
Fusibile degli indicatori di direzione e delle luci
d’emergenza: 7.5 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile risposta automatica:
2.0 A
Fusibile di backup: 7.5 A
UB74H0H0.book Page 3 Wednesday, May 31, 2017 1:06 PM

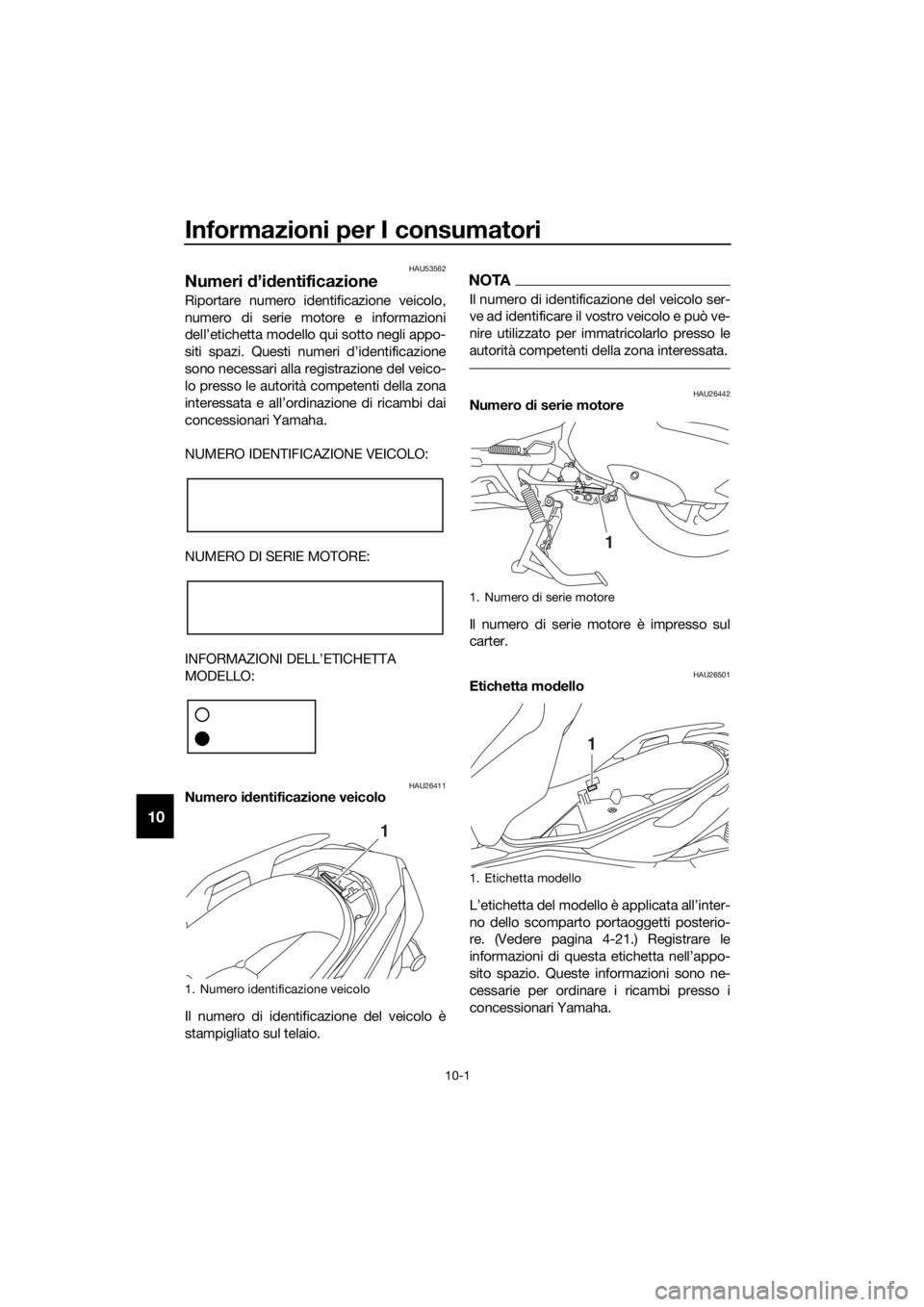

Informazioni per I consumatori
10-1
10
HAU53562
Numeri d’id entificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411Numero i dentificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAU26442Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26501Etichetta mo dello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posterio-
re. (Vedere pagina 4-21.) Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UB74H0H0.book Page 1 Wednesday, May 31, 2017 1:06 PM

Informazioni per I consumatori
10-2
10
HAU69910
Connettore dia gnostica
Il connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU74701
Re gistrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e
sviluppo. Questi dati vengono caricati solo
se si collega uno speciale strumento dia-
gnostico Yamaha al veicolo, ad esempio
quando si eseguono controlli di manuten-
zione o procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’in iezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec- cetto nel caso in cui:  Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico
1. Connettore diagnostica
1
UB74H0H0.book Page 2 Wednesday, May 31, 2017 1:06 PM

11-1
11
Indice analitico
A
ABS ....................................................... 4-14
Accelerazione e decelerazione ............... 6-3
Assiemi ammortizzatori, regolazione .... 4-26
Avviare il motore ..................................... 6-2
Avvio del mezzo ...................................... 6-3
B
Batteria ................................................. 7-27
Batteria della smart key, sostituzione ..... 3-6
Blocchetto accensione ........................... 3-7
C
Candela, controllo................................... 7-8
Caratteristiche tecniche .......................... 9-1
Carburante ............................................ 4-18
Carburante, consigli per ridurne il
consumo............................................... 6-4
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione ....... 7-25
Cavalletto laterale ................................. 4-27
Cavi, controllo e lubrific azione.............. 7-24
Chiave, modo di impiego di smart key e chiavi meccaniche ............................. 3-3
Cinghia trapezoidale, controllo ............. 7-23
Commutatore luce abbagliante/ anabbagliante/interruttore di
segnalazione luce abbagliante ........... 4-12
Connettore diagnostica ........................ 10-2
Consigli per una guida sicura ................. 1-5
Contagiri ................................................. 4-3
Convertitori catalitici ............................. 4-20
Cura ........................................................ 8-1
Cuscinetti ruote, controllo .................... 7-27
D
Display multifunzione .............................. 4-3
E
Elementi filtranti del filtro aria e del carter cinghia trapezoidale ................. 7-14
Etichetta modello .................................. 10-1
F
Fanalino posteriore/stop ....................... 7-31
Fari ........................................................ 7-30
Filtro a carboni attivi ............................... 7-9
Forcella, controllo ................................. 7-26
Frenatura................................................. 6-4
Fusibili, sostituzione ............................. 7-29
G
Gioco della manopola acceleratore, controllo.............................................. 7-17
Gioco delle leve freno anteriore e posteriore, controllo ........................ 7-21 Gioco valvole ........................................ 7-18
I
Indicatore di direzione anteriore ........... 7-32
Informazioni di sicurezza ........................ 1-1
Interruttore Arresto/Accensione/
Avviamento ........................................ 4-12
Interruttore dell’avvisatore acustico ..... 4-12
Interruttore indicatori di direzione ........ 4-12
Interruttore luci d’emergenza ............... 4-12
Interruttore TRIP/INFO ......................... 4-13
Interruttori manubrio............................. 4-12
K
Kit attrezzi............................................... 7-2
L
Lampada luce targa, sostituzione ........ 7-33
Leva freno, anteriore ............................ 4-13
Leva freno, posteriore .......................... 4-14
Leve freno, lubrificazione ..................... 7-25
Liquido freni, sostituzione .................... 7-23
Liquido refrigerante .............................. 7-12
Livello liquido freni, controllo................ 7-22
Luci di posizione anteriori .................... 7-31
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 7-24
Manutenzione e lubrificazione, periodiche ............................................ 7-4
Manutenzione, sistema di controllo emissioni .............................................. 7-3
Modalità di emergenza ......................... 7-37
N
Numeri d’identificazione ....................... 10-1
Numero di serie motore........................ 10-1
Numero identificazione veicolo ............ 10-1
O
Olio motore e elemento filtro olio ........... 7-9
Olio trasmissione finale ........................ 7-11
P
Pannello, rimozione e installazione ........ 7-7
Parabrezza ........................................... 4-23
Parcheggio ............................................. 6-5
Pastiglie del freno anteriore e posteriore,
controllo ............................................. 7-21
Pneumatici............................................ 7-18
Posizione del manubrio, regolazione ... 4-25
Posizioni dei componenti ....................... 2-1
Presa ausiliaria (CC) ............................. 4-29
R
Raggio d’azione del sistema smart key........................................................ 3-2
UB74H0H0.book Page 1 Wednesday, May 31, 2017 1:06 PM

Indice analitico
11-2
11
Registrazione dei dati, veicolo ............. 10-2
Ricerca ed eliminazione guasti............. 7-33
Rimessaggio........................................... 8-4
Rodaggio ................................................ 6-5
Ruote .................................................... 7-20
S
Sistema di controllo della trazione ....... 4-15
Sistema d’interruzione circuito
accensione ......................................... 4-27
Sistema smart key .................................. 3-1
Sistema smart key, individuazione guasti ................................................. 7-33
Smart key ............................................... 3-5
Spia ABS ................................................ 4-1
Spia guasto motore ................................ 4-1
Spia luce abbagliante ............................. 4-1
Spia sistema di controllo della trazione ................................................ 4-2
Spia sistema smart key .......................... 4-2
Spie di segnalazione e di avvertimento ........................................ 4-1
Spie indicatore di direzione .................... 4-1
Sterzo, controllo ................................... 7-26
T
Tabelle di ricerca ed eliminazione guasti ................................................. 7-35
Tachimetro ............................................. 4-2
Tappo serbatoio carburante................. 4-17
Tubo di troppopieno del serbatoio carburante.......................................... 4-20
V
Vani portaoggetti .................................. 4-21
Verniciatura opaca, prestare attenzione ............................................ 8-1
UB74H0H0.book Page 2 Wednesday, May 31, 2017 1:06 PM

DIC183
Istruzioni originali
PRINTED IN INDONESIA2016.11(H)
