5057-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's zonder Smart entry-systeem en st art-
knop) of CR2032 (auto's met Sm art entry-systeem en startknop)
Auto's zonder Smart entry-systeem en startknop
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Afstandsbediening/batterij elektronische
sleutel
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt of wanneer “Key battery low.” (sleutelbatterij bijna leeg ) op
het multi-informatiedisplay wo rdt weergegeven (alleen auto's
met een instrumentenpaneel met 2 meters).
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 505 Friday, October 7, 2016 4:48 PM

5067-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het batterijdekseltje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E.book Page 506 Friday, October 7, 2016 4:48 PM

5077-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbatte rij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste d eskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem (indien aanwezig), de startknop (indien aanwezig)
en de afstandsbediening kunnen abnormaal werken.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 507 Friday, October 7, 2016 4:48 PM

5087-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglip in en trek het dek-
sel omhoog.
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 508 Friday, October 7, 2016 4:48 PM

5097-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging
Onder het dashboard aan bestuurderszijde (auto met linkse bestu-
ring)
Ty p e A :
Verwijder het deksel.
Ty p e B : Open het extra opbergvak. Duw
aan beide zijden van het extra
opbergvak om de bovenste
klauwen vrij te maken.
Trek het extra opbergvak naar
buiten en maak de onderste
klauwen vrij.
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 509 Friday, October 7, 2016 4:48 PM

5107-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
Onder het dashboard aan passagierszijde (auto's met rechtse
besturing)
Ty p e A :
Verwijder het deksel* en de klep.
Ty p e B : Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de bovenste
klauwen los te maken. Trek ver-
volgens het dashboardkastje
naar buiten en maak de onderste
klauwen vrij.
*: Indien aanwezig
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 510 Friday, October 7, 2016 4:48 PM

5117-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
3
UK AURIS_HB_OM_Europe_OM12K97E.book Page 511 Friday, October 7, 2016 4:48 PM

5127-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)

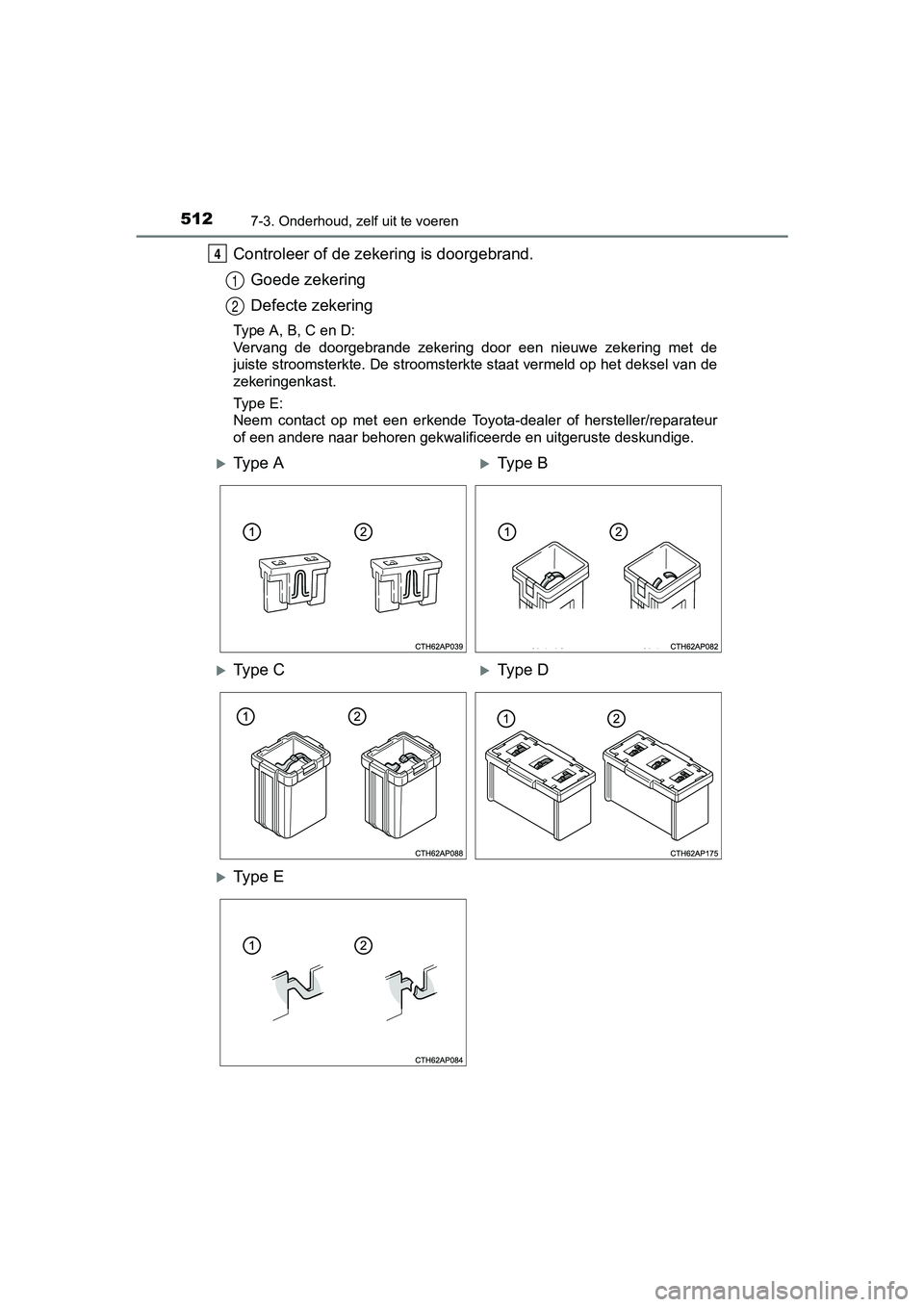

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
