Verificación y reposición de niveles

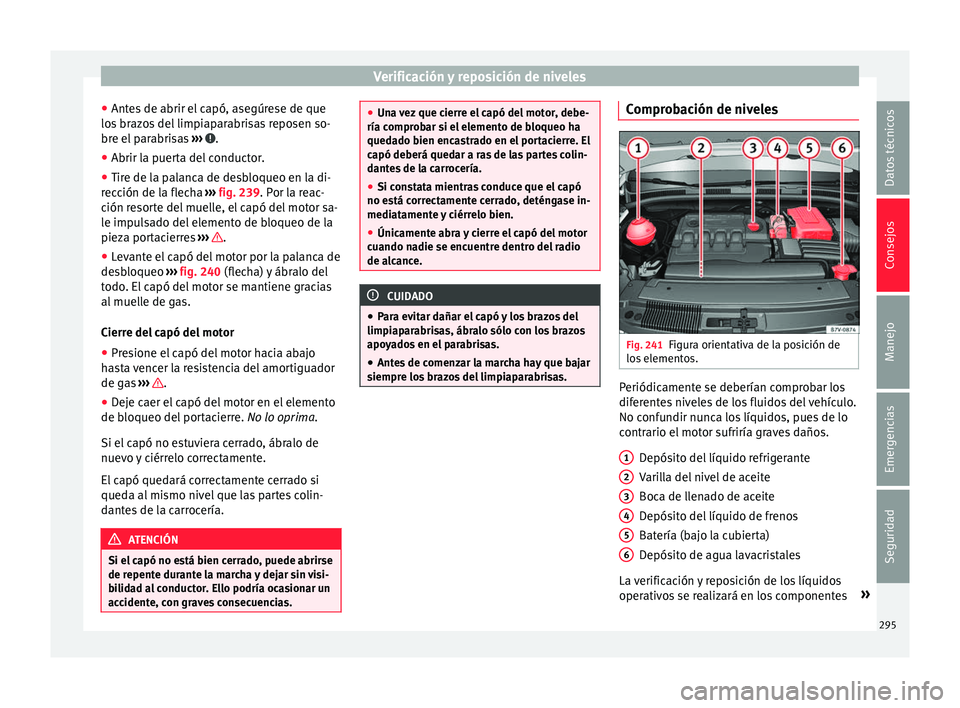

● Ant e
s
de abrir el capó, asegúrese de que
los brazos del limpiaparabrisas reposen so-
bre el parabrisas ››› .
● Abrir la puerta del conductor.
● Tire de la palanca de desbloqueo en la di-
r ec
c

ión de la flecha ››› fig. 239. Por la reac-
ción resorte del muelle, el capó del motor sa-
le impulsado del elemento de bloqueo de la
pieza portacierres ››› .
● Levante el capó del motor por la palanca de
de s
b

loqueo ››› fig. 240 (flecha) y ábralo del
todo. El capó del motor se mantiene gracias
al muelle de gas.
Cierre del capó del motor
● Presione el capó del motor hacia abajo
has
ta vencer la resistencia del amortiguador
de gas ››› .
● Deje caer el capó del motor en el elemento
de b loqueo del
por

tacierre. No lo oprima.
Si el capó no estuviera cerrado, ábralo de
nuevo y ciérrelo correctamente.
El capó quedará correctamente cerrado si
queda al mismo nivel que las partes colin-
dantes de la carrocería. ATENCIÓN
Si el capó no está bien cerrado, puede abrirse
de repent e dur

ante la marcha y dejar sin visi-
bilidad al conductor. Ello podría ocasionar un
accidente, con graves consecuencias. ●
Una v

ez que cierre el capó del motor, debe-
ría comprobar si el elemento de bloqueo ha
quedado bien encastrado en el portacierre. El
capó deberá quedar a ras de las partes colin-
dantes de la carrocería.
● Si constata mientras conduce que el capó
no está c
orrectamente cerrado, deténgase in-
mediatamente y ciérrelo bien.
● Únicamente abra y cierre el capó del motor
cuando na
die se encuentre dentro del radio
de alcance. CUIDADO
● Par a ev

itar dañar el capó y los brazos del
limpiaparabrisas, ábralo sólo con los brazos
apoyados en el parabrisas.
● Antes de comenzar la marcha hay que bajar
siempre lo
s brazos del limpiaparabrisas. Comprobación de niveles
Fig. 241
Figura orientativa de la posición de
lo s
el

ementos. Periódicamente se deberían comprobar los
dif
er
ent

es niveles de los fluidos del vehículo.
No confundir nunca los líquidos, pues de lo
contrario el motor sufriría graves daños.
Depósito del líquido refrigerante
Varilla del nivel de aceite
Boca de llenado de aceite
Depósito del líquido de frenos
Batería (bajo la cubierta)
Depósito de agua lavacristales
La verificación y reposición de los líquidos
operativos se realizará en los componentes »
1 2
3
4
5
6
295
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

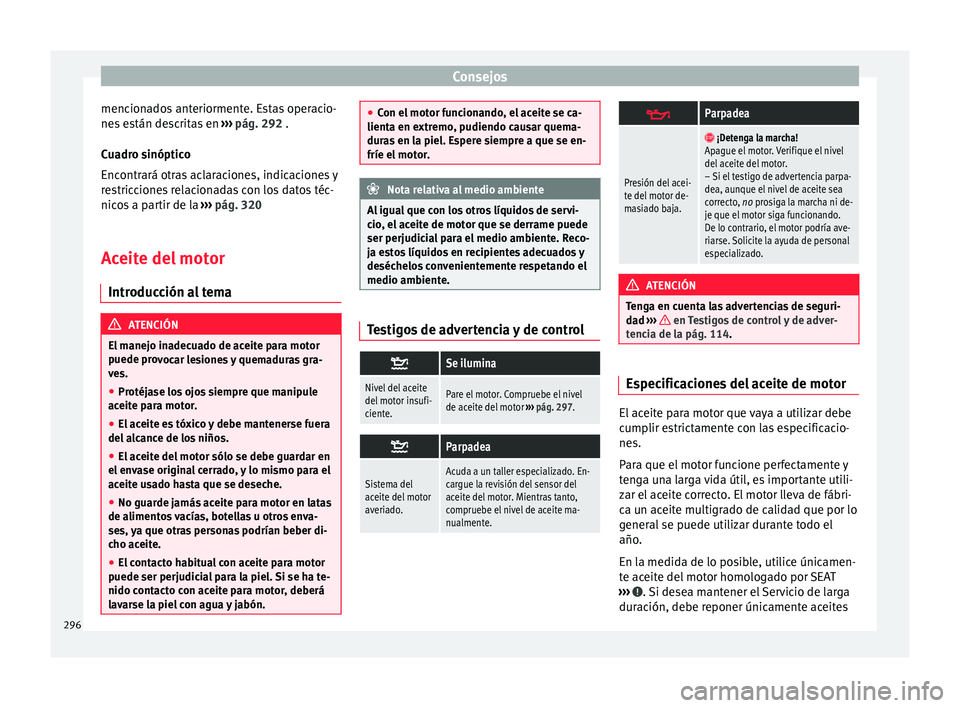

mencionados anteriormente. Estas operacio-
ne s
e
stán descritas en ››› pág. 292 .
Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y
restricciones relacionadas con los datos téc-
nicos a partir de la ››› pág. 320
Aceite del motor Introducc
ión al tema ATENCIÓN
El manejo inadecuado de aceite para motor
puede pr o

vocar lesiones y quemaduras gra-
ves.
● Protéjase los ojos siempre que manipule
aceite p
ara motor.
● El aceite es tóxico y debe mantenerse fuera
del alc
ance de los niños.
● El aceite del motor sólo se debe guardar en
el env
ase original cerrado, y lo mismo para el
aceite usado hasta que se deseche.
● No guarde jamás aceite para motor en latas
de alimento
s vacías, botellas u otros enva-
ses, ya que otras personas podrían beber di-
cho aceite.
● El contacto habitual con aceite para motor
puede ser perjudici
al para la piel. Si se ha te-
nido contacto con aceite para motor, deberá
lavarse la piel con agua y jabón. ●
Con el mot

or funcionando, el aceite se ca-
lienta en extremo, pudiendo causar quema-
duras en la piel. Espere siempre a que se en-
fríe el motor. Nota relativa al medio ambiente
Al igual que con los otros líquidos de servi-
c io , el

aceite de motor que se derrame puede
ser perjudicial para el medio ambiente. Reco-
ja estos líquidos en recipientes adecuados y
deséchelos convenientemente respetando el
medio ambiente. Testigos de advertencia y de control

Se ilumina
Nivel del aceite
del motor insufi-
ciente.Pare el motor. Compruebe el nivel
de aceite del motor
››› pág. 297. 
Parpadea
Sistema del
aceite del motor
averiado.Acuda a un taller especializado. En-
cargue la revisión del sensor del
aceite del motor. Mientras tanto,
compruebe el nivel de aceite ma-
nualmente. 
Parpadea
Presión del acei-
te del motor de-
masiado baja.

¡Detenga la marcha!
Apague el motor. Verifique el nivel
del aceite del motor.
– Si el testigo de advertencia parpa-
dea, aunque el nivel de aceite sea
correcto, no prosiga la marcha ni de-
je que el motor siga funcionando.
De lo contrario, el motor podría ave-
riarse. Solicite la ayuda de personal
especializado. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Testigos de control y de adver-
tenc i
a de la pág. 114. Especificaciones del aceite de motor
El aceite para motor que vaya a utilizar debe
c
ump
lir e

strictamente con las especificacio-
nes.
Para que el motor funcione perfectamente y
tenga una larga vida útil, es importante utili-
zar el aceite correcto. El motor lleva de fábri-
ca un aceite multigrado de calidad que por lo
general se puede utilizar durante todo el
año.
En la medida de lo posible, utilice únicamen-
te aceite del motor homologado por SEAT
››› . Si desea mantener el Servicio de larga
dur ac
ión, de

be reponer únicamente aceites
296

Verificación y reposición de niveles

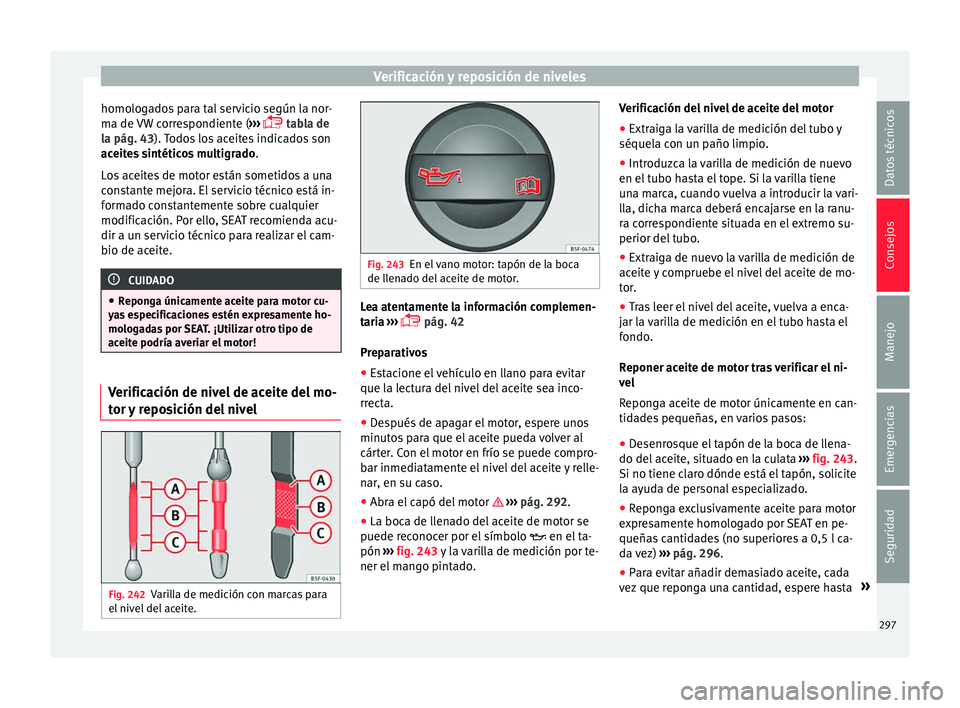

homologados para tal servicio según la nor-
m a de
VW
correspondiente ( ›››
 tabla de
la pág. 43). Todos los aceites indicados son
aceites sintéticos multigrado .
Los aceites de motor están sometidos a una
constante mejora. El servicio técnico está in-
formado constantemente sobre cualquier
modificación. Por ello, SEAT recomienda acu-
dir a un servicio técnico para realizar el cam-
bio de aceite. CUIDADO
● Repon g

a únicamente aceite para motor cu-
yas especificaciones estén expresamente ho-
mologadas por SEAT. ¡Utilizar otro tipo de
aceite podría averiar el motor! Verificación de nivel de aceite del mo-
t
or
y

reposición del nivel Fig. 242
Varilla de medición con marcas para
el niv
el

del aceite. Fig. 243
En el vano motor: tapón de la boca
de ll en

ado del aceite de motor. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 42
Preparativos
● Estacione el vehículo en llano para evitar
que la lect
ura del nivel del aceite sea inco-
rrecta.
● Después de apagar el motor, espere unos
minutos
para que el aceite pueda volver al
cárter. Con el motor en frío se puede compro-
bar inmediatamente el nivel del aceite y relle-
nar, en su caso.
● Abra el capó del motor  ›››
pág. 292.
● La boca de llenado del aceite de motor se
puede rec
onocer por el símbolo  en el ta-
pón ››› fig. 243 y la varilla de medición por te-
ner el mango pintado. Verificación del nivel de aceite del motor
●
Extraiga la varilla de medición del tubo y
séquela con u
n paño limpio.
● Introduzca la varilla de medición de nuevo
en el tubo h
asta el tope. Si la varilla tiene
una marca, cuando vuelva a introducir la vari-
lla, dicha marca deberá encajarse en la ranu-
ra correspondiente situada en el extremo su-
perior del tubo.
● Extraiga de nuevo la varilla de medición de
aceite
y compruebe el nivel del aceite de mo-
tor.
● Tras leer el nivel del aceite, vuelva a enca-
jar la
varilla de medición en el tubo hasta el
fondo.
Reponer aceite de motor tras verificar el ni-
vel
Reponga aceite de motor únicamente en can-
tidades pequeñas, en varios pasos:
● Desenrosque el tapón de la boca de llena-
do del aceit
e, situado en la culata ››› fig. 243.
Si no tiene claro dónde está el tapón, solicite
la ayuda de personal especializado.
● Reponga exclusivamente aceite para motor
expre
samente homologado por SEAT en pe-
queñas cantidades (no superiores a 0,5 l ca-
da vez) ››› pág. 296.
● Para evitar añadir demasiado aceite, cada
vez que r
eponga una cantidad, espere hasta »
297
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

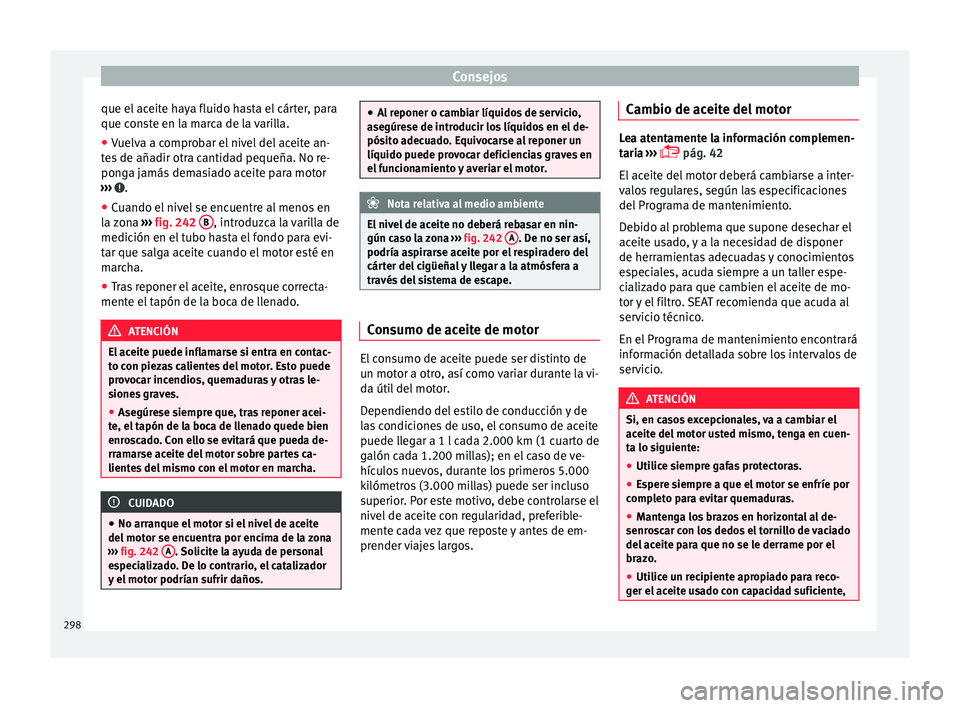

que el aceite haya fluido hasta el cárter, para
que c on
s
te en la marca de la varilla.
● Vuelva a comprobar el nivel del aceite an-
tes
de añadir otra cantidad pequeña. No re-
ponga jamás demasiado aceite para motor
››› .
● Cuando el nivel se encuentre al menos en
l a
z

ona ››› fig. 242 B , introduzca la varilla de
medic ión en el
t
ubo hasta el fondo para evi-
tar que salga aceite cuando el motor esté en
marcha.
● Tras reponer el aceite, enrosque correcta-
mente el t
apón de la boca de llenado. ATENCIÓN
El aceite puede inflamarse si entra en contac-
to c on piez

as calientes del motor. Esto puede
provocar incendios, quemaduras y otras le-
siones graves.
● Asegúrese siempre que, tras reponer acei-
te, el t
apón de la boca de llenado quede bien
enroscado. Con ello se evitará que pueda de-
rramarse aceite del motor sobre partes ca-
lientes del mismo con el motor en marcha. CUIDADO
● No arranque el mot

or si el nivel de aceite
del motor se encuentra por encima de la zona
››› fig. 242 A . Solicite la ayuda de personal
es pec

ializado. De lo contrario, el catalizador
y el motor podrían sufrir daños. ●
Al r

eponer o cambiar líquidos de servicio,
asegúrese de introducir los líquidos en el de-
pósito adecuado. Equivocarse al reponer un
líquido puede provocar deficiencias graves en
el funcionamiento y averiar el motor. Nota relativa al medio ambiente
El nivel de aceite no deberá rebasar en nin-
gún c aso l

a zona ››› fig. 242 A . De no ser así,
podría as pir
arse aceite por el respiradero del
cárter del cigüeñal y llegar a la atmósfera a
través del sistema de escape. Consumo de aceite de motor
El consumo de aceite puede ser distinto de
u
n mot
or a otr

o, así como variar durante la vi-
da útil del motor.
Dependiendo del estilo de conducción y de
las condiciones de uso, el consumo de aceite
puede llegar a 1 l cada 2.000 km (1 cuarto de
galón cada 1.200 millas); en el caso de ve-
hículos nuevos, durante los primeros 5.000
kilómetros (3.000 millas) puede ser incluso
superior. Por este motivo, debe controlarse el
nivel de aceite con regularidad, preferible-
mente cada vez que reposte y antes de em-
prender viajes largos. Cambio de aceite del motor Lea atentamente la información complemen-
tari
a

›››
 pág. 42
El aceite del motor deberá cambiarse a inter-
valos regulares, según las especificaciones
del Programa de mantenimiento.
Debido al problema que supone desechar el
aceite usado, y a la necesidad de disponer
de herramientas adecuadas y conocimientos
especiales, acuda siempre a un taller espe-
cializado para que cambien el aceite de mo-
tor y el filtro. SEAT recomienda que acuda al
servicio técnico.
En el Programa de mantenimiento encontrará
información detallada sobre los intervalos de
servicio. ATENCIÓN
Si, en casos excepcionales, va a cambiar el
aceit e del

motor usted mismo, tenga en cuen-
ta lo siguiente:
● Utilice siempre gafas protectoras.
● Espere siempre a que el motor se enfríe por
compl
eto para evitar quemaduras.
● Mantenga los brazos en horizontal al de-
senros
car con los dedos el tornillo de vaciado
del aceite para que no se le derrame por el
brazo.
● Utilice un recipiente apropiado para reco-
ger el ac

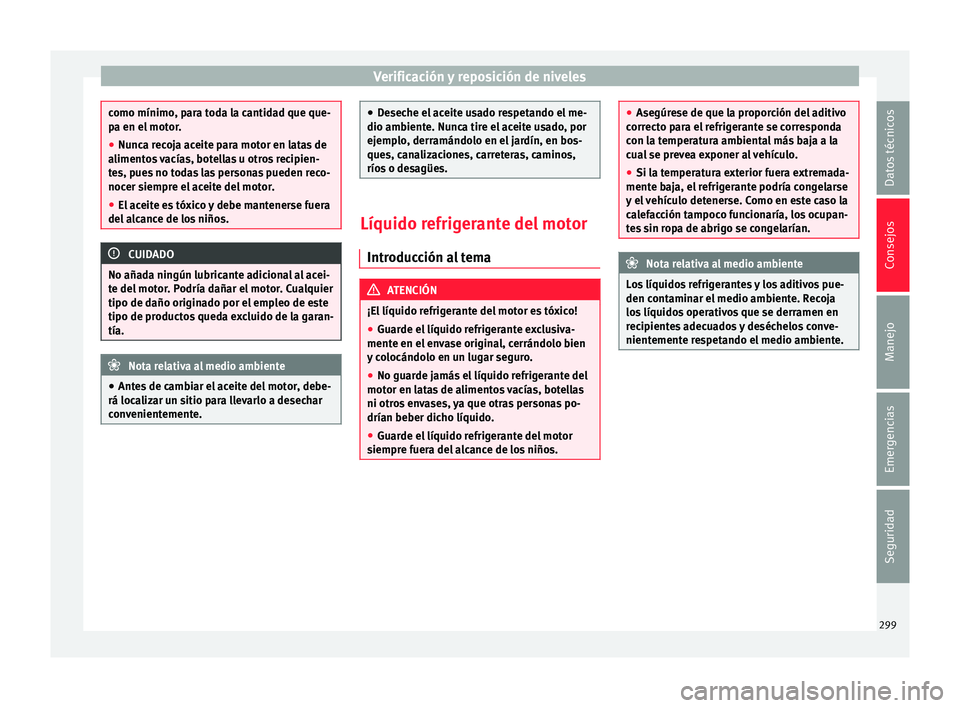

eite usado con capacidad suficiente,298

Verificación y reposición de niveles
como mínimo, para toda la cantidad que que-
pa en el
mot
or.
● Nunca recoja aceite para motor en latas de
alimento
s vacías, botellas u otros recipien-
tes, pues no todas las personas pueden reco-
nocer siempre el aceite del motor.
● El aceite es tóxico y debe mantenerse fuera
del alc
ance de los niños. CUIDADO
No añada ningún lubricante adicional al acei-
t e del mot

or. Podría dañar el motor. Cualquier
tipo de daño originado por el empleo de este
tipo de productos queda excluido de la garan-
tía. Nota relativa al medio ambiente
● Ante s

de cambiar el aceite del motor, debe-
rá localizar un sitio para llevarlo a desechar
convenientemente. ●
De sec

he el aceite usado respetando el me-
dio ambiente. Nunca tire el aceite usado, por
ejemplo, derramándolo en el jardín, en bos-
ques, canalizaciones, carreteras, caminos,
ríos o desagües. Líquido refrigerante del motor
Introduc c

ión al tema ATENCIÓN
¡El líquido refrigerante del motor es tóxico!
● Guarde el líquido refrigerante exclusiva-
ment e en el en

vase original, cerrándolo bien
y colocándolo en un lugar seguro.
● No guarde jamás el líquido refrigerante del
motor en lat
as de alimentos vacías, botellas
ni otros envases, ya que otras personas po-
drían beber dicho líquido.
● Guarde el líquido refrigerante del motor
siempre f
uera del alcance de los niños. ●
Asegúr e

se de que la proporción del aditivo
correcto para el refrigerante se corresponda
con la temperatura ambiental más baja a la
cual se prevea exponer al vehículo.
● Si la temperatura exterior fuera extremada-
mente baj
a, el refrigerante podría congelarse
y el vehículo detenerse. Como en este caso la
calefacción tampoco funcionaría, los ocupan-
tes sin ropa de abrigo se congelarían. Nota relativa al medio ambiente
Los líquidos refrigerantes y los aditivos pue-
den c ontamin

ar el medio ambiente. Recoja
los líquidos operativos que se derramen en
recipientes adecuados y deséchelos conve-
nientemente respetando el medio ambiente. 299
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

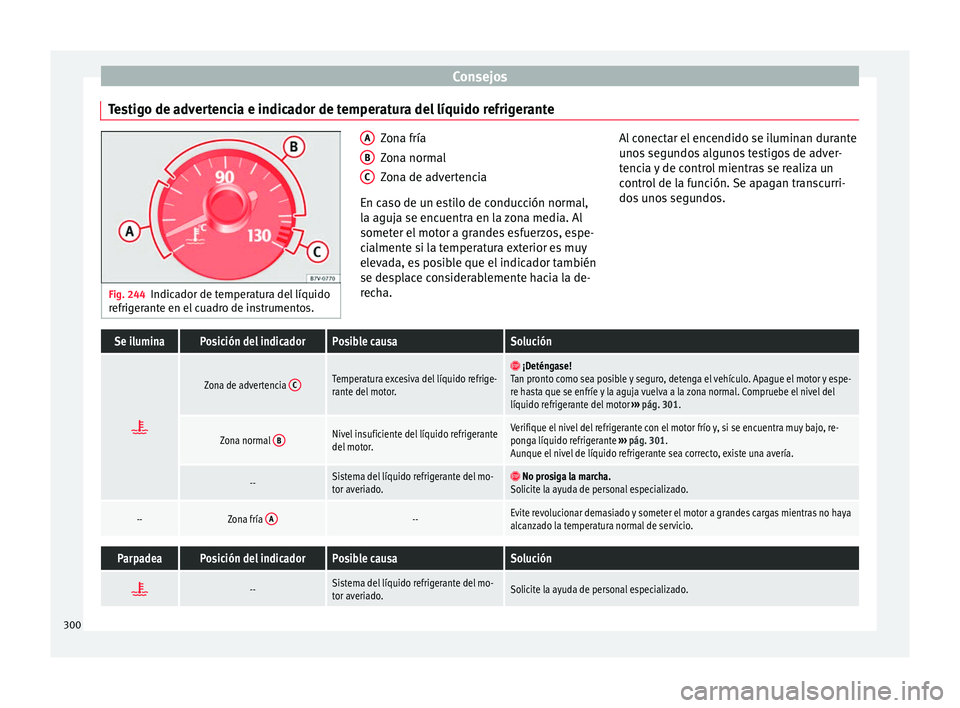

Testigo de advertencia e indicador de temperatura del líquido refrigerante Fig. 244
Indicador de temperatura del líquido
refrig er
ante en el cuadro de instrumentos. Zona fría
Zon
a norm

al
Zona de advertencia
En caso de un estilo de conducción normal,
la aguja se encuentra en la zona media. Al
someter el motor a grandes esfuerzos, espe-
cialmente si la temperatura exterior es muy
elevada, es posible que el indicador también
se desplace considerablemente hacia la de-
recha. A B
C Al conectar el encendido se iluminan durante
uno
s
segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
Se iluminaPosición del indicadorPosible causaSolución 
Zona de advertencia
CTemperatura excesiva del líquido refrige-
rante del motor.  ¡Deténgase!
Tan pronto como sea posible y seguro, detenga el vehículo. Apague el motor y espe-
re hasta que se enfríe y la aguja vuelva a la zona normal. Compruebe el nivel del
líquido refrigerante del motor ››› pág. 301.
Zona normal BNivel insuficiente del líquido refrigerante
del motor.Verifique el nivel del refrigerante con el motor frío y, si se encuentra muy bajo, re-
ponga líquido refrigerante
››› pág. 301.
Aunque el nivel de líquido refrigerante sea correcto, existe una avería.
--Sistema del líquido refrigerante del mo-
tor averiado.  No prosiga la marcha.
Solicite la ayuda de personal especializado.
--Zona fría A--Evite revolucionar demasiado y someter el motor a grandes cargas mientras no haya
alcanzado la temperatura normal de servicio.
ParpadeaPosición del indicadorPosible causaSolución 
--Sistema del líquido refrigerante del mo-
tor averiado.Solicite la ayuda de personal especializado.
300

Verificación y reposición de niveles
ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›
›› en Testigos de control y de adver-
tenc i
a de la pág. 114. Especificación del líquido refrigerante
Lea atentamente la información complemen-
tari
a

›››
 pág. 43 ATENCIÓN
Si en el sistema refrigerante no hay suficiente
líquido anticon g

elante, podría fallar el motor
y, como consecuencia, producirse averías
graves en el motor.
● Habrá que cerciorarse de que el porcentaje
del aditiv
o sea el correcto, teniendo en cuen-
ta la temperatura ambiente más baja prevista
en el lugar donde se vaya a utilizar el vehícu-
lo.
● Cuando la temperatura exterior es extrema-
damente b
aja, el líquido refrigerante se pue-
de congelar y el vehículo quedar inmoviliza-
do. Como en este caso tampoco funcionaría la
calefacción, los ocupantes insuficientemente
abrigados podrían morir de frío. CUIDADO
Los aditivos originales no se deberán mezclar
nunc a c

on líquidos refrigerantes que no ha-
yan sido homologados por SEAT. De lo contra-
rio se corre el riesgo de provocar daños gra- ves en el motor y en su sistema de refrigera-
ción.
● Si el líquido del

depósito de expansión no
es de c
olor lila sino, por ejemplo, marrón, se
habrá mezclado el aditivo G13 con un líquido
refrigerante no adecuado. En tal caso habrá
que cambiar el líquido refrigerante inmedia-
tamente. ¡De lo contrario podrían producirse
fallos graves de funcionamiento o daños en el
motor! Nota relativa al medio ambiente
El líquido refrigerante y sus aditivos pueden
c ont amin

ar el medio ambiente. Si sale algún
líquido operativo, se deberá recoger y dese-
char convenientemente y de manera respe-
tuosa con el medio ambiente. Verificar el nivel del líquido refrige-
r
ant
e

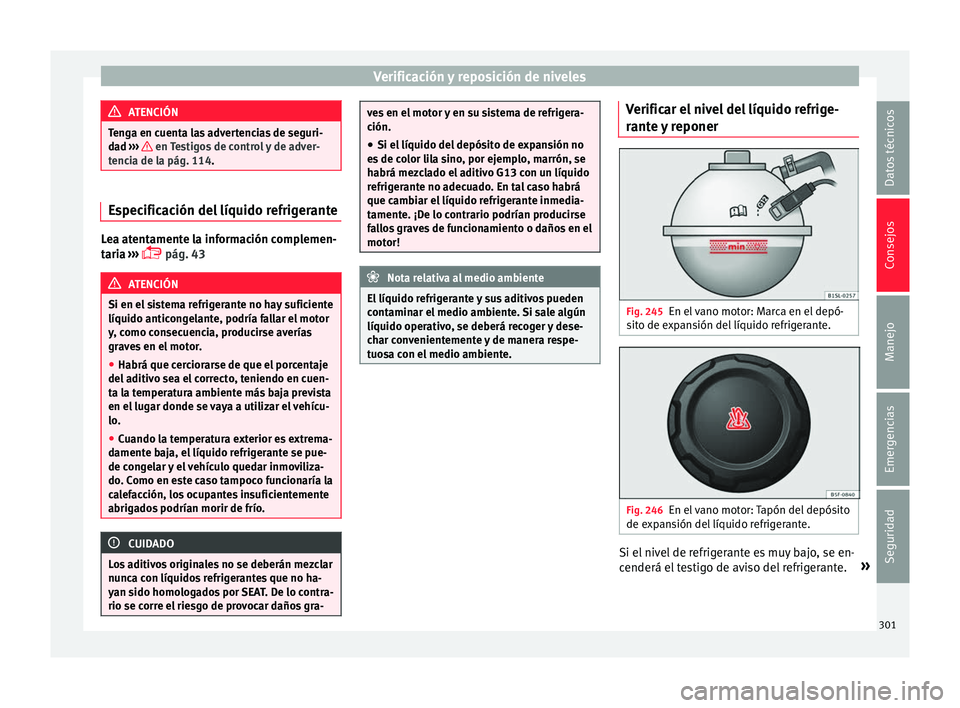

y reponer Fig. 245
En el vano motor: Marca en el depó-
s it
o de e

xpansión del líquido refrigerante. Fig. 246
En el vano motor: Tapón del depósito
de e xp
an

sión del líquido refrigerante. Si el nivel de refrigerante es muy bajo, se en-
c
enderá el
t

estigo de aviso del refrigerante. »
301
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos

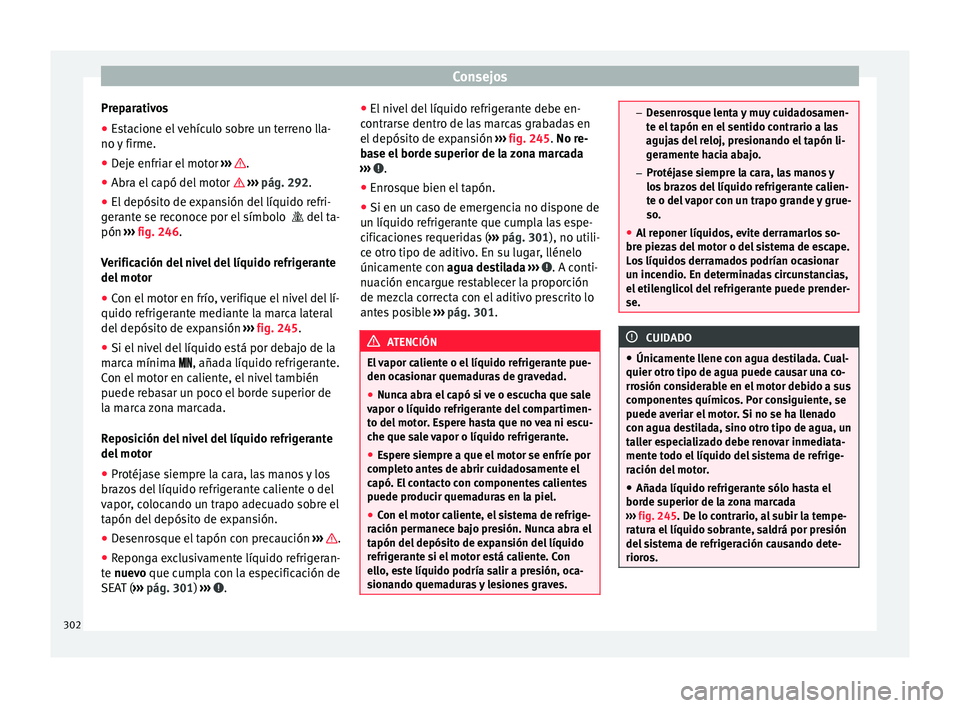

Preparativos
● Estacione el vehículo sobre un terreno lla-
no y
firme.
● D
eje enfriar el motor ›››
.
● Abra el capó del motor  › ›
›
pág. 292.
● El depósito de expansión del líquido refri-
gerant
e se reconoce por el símbolo  del ta-
pón ››› fig. 246.
Verificación del nivel del líquido refrigerante
del motor
● Con el motor en frío, verifique el nivel del lí-
quido refriger
ante mediante la marca lateral
del depósito de expansión ››› fig. 245.
● Si el nivel del líquido está por debajo de la
marc
a mínima , añada líquido refrigerante.
Con el motor en caliente, el nivel también
puede rebasar un poco el borde superior de
la marca zona marcada.
Reposición del nivel del líquido refrigerante
del motor
● Protéjase siempre la cara, las manos y los
brazo
s del líquido refrigerante caliente o del
vapor, colocando un trapo adecuado sobre el
tapón del depósito de expansión.
● Desenrosque el tapón con precaución ›››
.
● Reponga exclusivamente líquido refrigeran-
t e
nuev

o que cumpla con la especificación de
SEAT ( ››› pág. 301) ››› .●
El niv
el

del líquido refrigerante debe en-
contrarse dentro de las marcas grabadas en
el depósito de expansión ››› fig. 245. No re-
base el borde superior de la zona marcada
››› .
● Enrosque bien el tapón.
● Si en un caso de emergencia no dispone de
u n líquido r
efrig

erante que cumpla las espe-
cificaciones requeridas ( ››› pág. 301), no utili-
ce otro tipo de aditivo. En su lugar, llénelo
únicamente con agua destilada ››› . A conti-
nuac ión enc
ar

gue restablecer la proporción
de mezcla correcta con el aditivo prescrito lo
antes posible ››› pág. 301. ATENCIÓN
El vapor caliente o el líquido refrigerante pue-
den oca s

ionar quemaduras de gravedad.
● Nunca abra el capó si ve o escucha que sale
vapor o líquido refrig
erante del compartimen-
to del motor. Espere hasta que no vea ni escu-
che que sale vapor o líquido refrigerante.
● Espere siempre a que el motor se enfríe por
compl
eto antes de abrir cuidadosamente el
capó. El contacto con componentes calientes
puede producir quemaduras en la piel.
● Con el motor caliente, el sistema de refrige-
ración perm
anece bajo presión. Nunca abra el
tapón del depósito de expansión del líquido
refrigerante si el motor está caliente. Con
ello, este líquido podría salir a presión, oca-
sionando quemaduras y lesiones graves. –
De senr

osque lenta y muy cuidadosamen-
te el tapón en el sentido contrario a las
agujas del reloj, presionando el tapón li-
geramente hacia abajo.
– Protéjase siempre la cara, las manos y
los brazos del líquido refrigerante calien-
te o del vapor con un trapo grande y grue-
so.
● Al reponer líquidos, evite derramarlos so-
bre pieza
s del motor o del sistema de escape.
Los líquidos derramados podrían ocasionar
un incendio. En determinadas circunstancias,
el etilenglicol del refrigerante puede prender-
se. CUIDADO
● Únicament e l

lene con agua destilada. Cual-
quier otro tipo de agua puede causar una co-
rrosión considerable en el motor debido a sus
componentes químicos. Por consiguiente, se
puede averiar el motor. Si no se ha llenado
con agua destilada, sino otro tipo de agua, un
taller especializado debe renovar inmediata-
mente todo el líquido del sistema de refrige-
ración del motor.
● Añada líquido refrigerante sólo hasta el
borde superior de l
a zona marcada
››› fig. 245. De lo contrario, al subir la tempe-
ratura el líquido sobrante, saldrá por presión
del sistema de refrigeración causando dete-
rioros. 302
