2017 Seat Alhambra Manual de instrucciones (in Spanish)

Autoayuda
–
Frene c on a
lgo más de antelación de lo
habitual y pisando suavemente el pedal
del freno. CUIDADO
● Mont ar y

desmontar con cuidado la argolla
de remolque y su cubierta para no dañar el
vehículo (p. ej., la pintura).
● Al remolcar, puede llegar combustible sin
quemar al
catalizador y dañarlo. Aviso
● Sólo podrá remo lc

ar el vehículo si el freno
de estacionamiento y el bloqueo electrónico
de la columna de dirección están desactiva-
dos. Si el vehículo se queda sin corriente o se
produce una avería en el sistema eléctrico, el
motor se deberá arrancar con los cables de
emergencia para desactivar el freno de esta-
cionamiento electrónico y el bloqueo electró-
nico de la columna de dirección.
● Los vehículos con el sistema de cierre y
arranque sin l
lave Keyless Access solo se de-
berán remolcar con el encendido conectado
porque, de lo contrario, el bloqueo electróni-
co de la columna de dirección no se desblo-
quearía. Montaje de la argolla de remolque de-
l
ant
er

a Fig. 102
En la parte derecha del parachoques
del ant
er

o: enroscar la argolla de remolque. El alojamiento para la argolla de remolque
enr
o
s

cable se encuentra en la parte derecha
del paragolpes delantero ››› fig. 102.
La argolla de remolque tiene que ir siempre
en el vehículo.
Observar las indicaciones para el remolcado
›››  pág. 54.
Montar la argolla de remolque delante
● Saque la argolla de remolque de las herra-
mientas
de a bordo ››› pág. 88.
● Presione la tapa sobre la parte superior y
extráigal
a con cuidado hacia delante. Deje la
tapa colgando.
● Enrosque la argolla de remolque en su alo-
jamiento
en sentido contrario a las agujas del reloj
tanto como sea posible ››
› fig. 102
››› . Utilice un objeto adecuado para enros-
c ar firmement
e l
a argolla de remolque en su
alojamiento.
● Tras el remolcado, extraiga la argolla de re-
molque girándo
la en el sentido de las agujas
del reloj y vuelva a colocar la cubierta. CUIDADO
La argolla para remolque ha de estar siempre
comp l

eta y firmemente enroscada. De lo con-
trario, la argolla podría salirse del alojamien-
to durante el remolcado o el arranque por re-
molcado. Montar la argolla de remolque detrás
Fig. 103
En el parachoques trasero, en el lado
der ec
ho: Ar

golla de remoque enroscada. El alojamiento para la argolla de remolque
enr
o
s

cable se encuentra en la parte derecha »
95
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
del paragolpes trasero ››
› fig. 103. En vehícu-
los con dispositivo de remolque montado de
fábrica, detrás de la cubierta no se encuentra
ningún alojamiento para enroscar la argolla
de remolque. Para remolcar, montar y utilizar
la rótula ››› pág. 254, ››› .
O b
ser

var las indicaciones para el remolcado
›››  pág. 54.
Montaje de la argolla de remolque detrás
(vehículos sin enganche de remolque monta-
do de fábrica)
● Tome la argolla de remolque de las herra-
mientas
de a bordo en el maletero ››› pág. 88.
● Presione la tapa sobre la parte superior y
extráigal
a con cuidado hacia atrás. Es proba-
ble que tenga que emplear mucha fuerza. De-
je la tapa colgando.
● Enrosque la argolla de remolque en su alo-
jamiento
en sentido contrario a las agujas
del reloj tanto como sea posible ››› . Utilice
u n o
b

jeto adecuado para enroscar firmemen-
te la argolla de remolque en su alojamiento.
● Tras el remolcado, extraiga la argolla de re-
molque girándo
la en el sentido de las agujas
del reloj y vuelva a colocar la cubierta. CUIDADO
● La arg o

lla para remolque ha de estar siem-
pre completa y firmemente enroscada. De lo
contrario, la argolla podría salirse del aloja- miento durante el remolcado o el arranque
por remo
lc

ado.
● Los vehículos con dispositivo de remolque
equipado de fábric
a sólo podrán remolcarse
con una barra de remolque, adecuada espe-
cialmente para el montaje en un enganche de
bola. De lo contrario, tanto la rótula como el
vehículo podrían resultar dañados. En su lu-
gar, deberá utilizarse un cable de remolque. Consejos para la conducción al remol-
car
Para remolcar un vehículo se requiere cierta
peric
i
a

y experiencia, sobre todo si se utiliza
el cable de remolcado. Ambos conductores
deben conocer bien las dificultades que con-
lleva remolcar un vehículo. Por este motivo,
los conductores inexpertos deberían abste-
nerse.
Asegúrese al conducir de no generar fuerzas
de tracción excesivas ni tirones. En las ma-
niobras de remolcado por carreteras sin as-
faltar existe siempre el riesgo de sobrecargar
las piezas de fijación.
Si se remolca el vehículo con los intermiten-
tes de emergencia encendidos y el encendi-
do conectado, se puede encender el intermi-
tente para indicar un cambio de dirección.
Accionar la palanca de los intermitentes en la
dirección deseada. Durante este tiempo, los
intermitentes de emergencia se apagarán. En cuanto coloque la palanca de los intermiten-
tes

en posición neutra, los intermitentes de
emergencia se conectarán de nuevo automá-
ticamente.
Conductor del vehículo remolcado
● Deje el encendido conectado a fin de que
no se bloquee el
volante, pueda desactivarse
el freno de estacionamiento electrónico y
puedan activarse los intermitentes, la boci-
na, el limpiacristales y los lavacristales.
● Dado que la servodirección no funciona
con el mot
or parado, deberá aplicarse más
fuerza para girar el volante.
● Debe pisarse el freno con mucha más fuer-
za, y
a que el servofreno no funciona. No cho-
car contra el vehículo tractor.
● Observe las indicaciones e información
contenid
as en el Manual de instrucciones del
vehículo a remolcar.
Conductor del vehículo tractor
● Acelere con suavidad y con especial cuida-
do. Ev
ite cualquier maniobra brusca.
● Frene con algo más de antelación de lo ha-
bitual
y pisando suavemente el pedal del fre-
no.
● Observe las indicaciones e información
contenid
as en el Manual de instrucciones del
vehículo remolcado.
96

Fusibles y lámparas

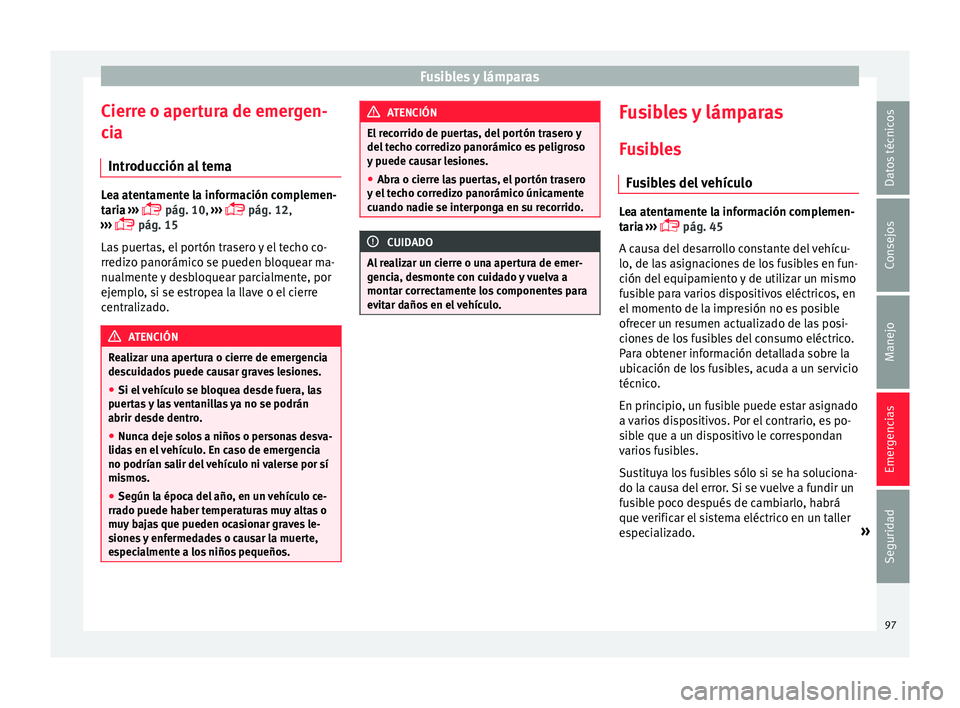

Cierre o apertura de emergen-
c i
a
Intr
oducción al tema Lea atentamente la información complemen-
tari
a

›››
 pág. 10,
›››
 pág. 12,
›››  pág. 15
Las puertas, el portón trasero y el techo co-
rredizo panorámico se pueden bloquear ma-
nualmente y desbloquear parcialmente, por
ejemplo, si se estropea la llave o el cierre
centralizado. ATENCIÓN
Realizar una apertura o cierre de emergencia
des c

uidados puede causar graves lesiones.
● Si el vehículo se bloquea desde fuera, las
puert
as y las ventanillas ya no se podrán
abrir desde dentro.
● Nunca deje solos a niños o personas desva-
lidas
en el vehículo. En caso de emergencia
no podrían salir del vehículo ni valerse por sí
mismos.
● Según la época del año, en un vehículo ce-
rrado p
uede haber temperaturas muy altas o
muy bajas que pueden ocasionar graves le-
siones y enfermedades o causar la muerte,
especialmente a los niños pequeños. ATENCIÓN
El recorrido de puertas, del portón trasero y
del t ec

ho corredizo panorámico es peligroso
y puede causar lesiones.
● Abra o cierre las puertas, el portón trasero
y el t
echo corredizo panorámico únicamente
cuando nadie se interponga en su recorrido. CUIDADO
Al realizar un cierre o una apertura de emer-
genc i

a, desmonte con cuidado y vuelva a
montar correctamente los componentes para
evitar daños en el vehículo. Fusibles y lámparas
F u
s

ibles
Fusibles del vehículo Lea atentamente la información complemen-
tari
a

›››
 pág. 45
A causa del desarrollo constante del vehícu-
lo, de las asignaciones de los fusibles en fun-
ción del equipamiento y de utilizar un mismo
fusible para varios dispositivos eléctricos, en
el momento de la impresión no es posible
ofrecer un resumen actualizado de las posi-
ciones de los fusibles del consumo eléctrico.
Para obtener información detallada sobre la
ubicación de los fusibles, acuda a un servicio
técnico.
En principio, un fusible puede estar asignado
a varios dispositivos. Por el contrario, es po-
sible que a un dispositivo le correspondan
varios fusibles.
Sustituya los fusibles sólo si se ha soluciona-
do la causa del error. Si se vuelve a fundir un
fusible poco después de cambiarlo, habrá
que verificar el sistema eléctrico en un taller
especializado. »
97
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

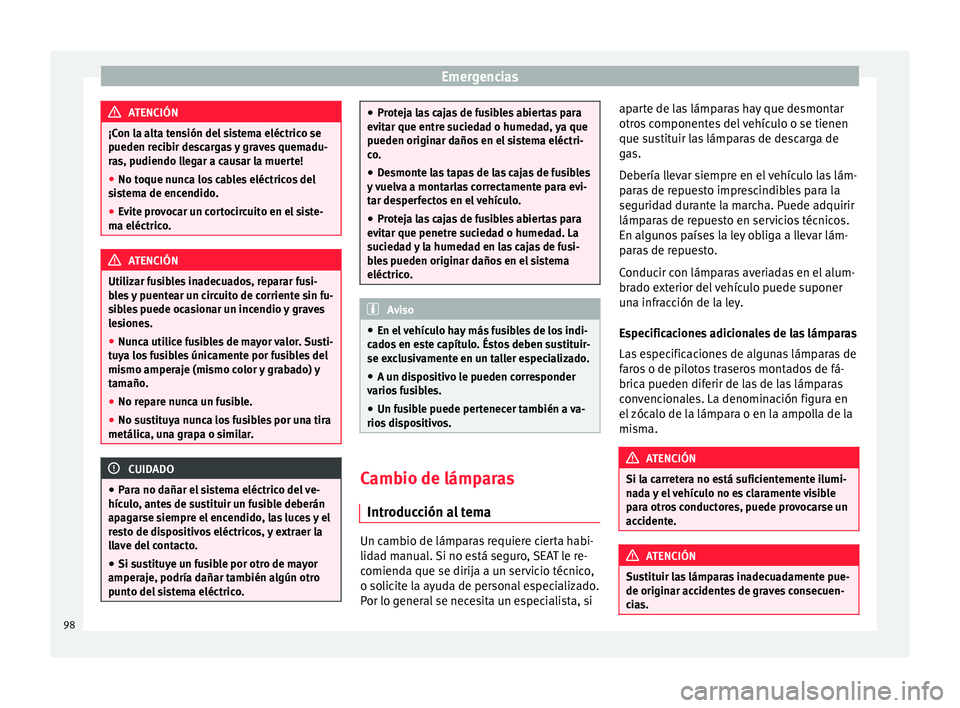

ATENCIÓN
¡Con la alta tensión del sistema eléctrico se
pueden r ec
ibir descargas y graves quemadu-
ras, pudiendo llegar a causar la muerte!
● No toque nunca los cables eléctricos del
sis
tema de encendido.
● Evite provocar un cortocircuito en el siste-
ma eléctrico
. ATENCIÓN
Utilizar fusibles inadecuados, reparar fusi-
bl e

s y puentear un circuito de corriente sin fu-
sibles puede ocasionar un incendio y graves
lesiones.
● Nunca utilice fusibles de mayor valor. Susti-
tuy
a los fusibles únicamente por fusibles del
mismo amperaje (mismo color y grabado) y
tamaño.
● No repare nunca un fusible.
● No sustituya nunca los fusibles por una tira
metálica, un
a grapa o similar. CUIDADO
● Par a no d

añar el sistema eléctrico del ve-
hículo, antes de sustituir un fusible deberán
apagarse siempre el encendido, las luces y el
resto de dispositivos eléctricos, y extraer la
llave del contacto.
● Si sustituye un fusible por otro de mayor
amperaje, podría d
añar también algún otro
punto del sistema eléctrico. ●
Prot ej

a las cajas de fusibles abiertas para
evitar que entre suciedad o humedad, ya que
pueden originar daños en el sistema eléctri-
co.
● Desmonte las tapas de las cajas de fusibles
y v
uelva a montarlas correctamente para evi-
tar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para
evitar que penetr
e suciedad o humedad. La
suciedad y la humedad en las cajas de fusi-
bles pueden originar daños en el sistema
eléctrico. Aviso
● En el v

ehículo hay más fusibles de los indi-
cados en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● A un dispositivo le pueden corresponder
varios
fusibles.
● Un fusible puede pertenecer también a va-
rios di
spositivos. Cambio de lámparas
Intr oduc c

ión al tema Un cambio de lámparas requiere cierta habi-
lid
a
d m

anual. Si no está seguro, SEAT le re-
comienda que se dirija a un servicio técnico,
o solicite la ayuda de personal especializado.
Por lo general se necesita un especialista, si aparte de las lámparas hay que desmontar
otros

componentes del vehículo o se tienen
que sustituir las lámparas de descarga de
gas.
Debería llevar siempre en el vehículo las lám-
paras de repuesto imprescindibles para la
seguridad durante la marcha. Puede adquirir
lámparas de repuesto en servicios técnicos.
En algunos países la ley obliga a llevar lám-
paras de repuesto.
Conducir con lámparas averiadas en el alum-
brado exterior del vehículo puede suponer
una infracción de la ley.
Especificaciones adicionales de las lámparas
Las especificaciones de algunas lámparas de
faros o de pilotos traseros montados de fá-
brica pueden diferir de las de las lámparas
convencionales. La denominación figura en
el zócalo de la lámpara o en la ampolla de la
misma. ATENCIÓN
Si la carretera no está suficientemente ilumi-
na d

a y el vehículo no es claramente visible
para otros conductores, puede provocarse un
accidente. ATENCIÓN
Sustituir las lámparas inadecuadamente pue-
de originar ac c

identes de graves consecuen-
cias. 98

Fusibles y lámparas
●

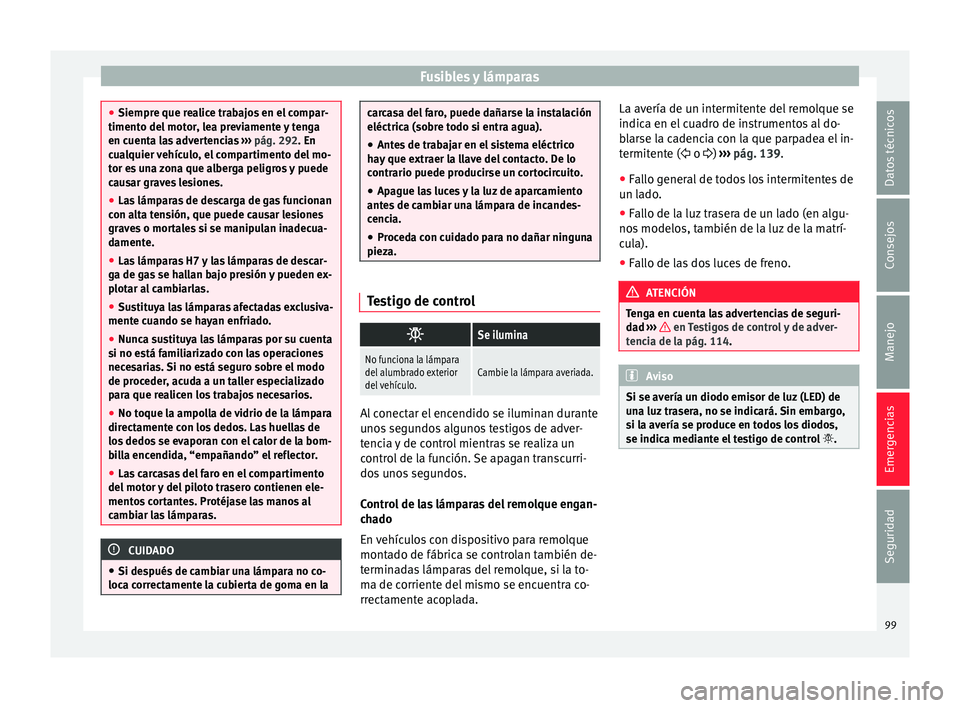

Siempre que r e
alice trabajos en el compar-
timento del motor, lea previamente y tenga
en cuenta las advertencias ››› pág. 292. En
cualquier vehículo, el compartimento del mo-
tor es una zona que alberga peligros y puede
causar graves lesiones.
● Las lámparas de descarga de gas funcionan
con alt
a tensión, que puede causar lesiones
graves o mortales si se manipulan inadecua-
damente.
● Las lámparas H7 y las lámparas de descar-
ga de ga
s se hallan bajo presión y pueden ex-
plotar al cambiarlas.
● Sustituya las lámparas afectadas exclusiva-
mente cuando se h
ayan enfriado.
● Nunca sustituya las lámparas por su cuenta
si no es
tá familiarizado con las operaciones
necesarias. Si no está seguro sobre el modo
de proceder, acuda a un taller especializado
para que realicen los trabajos necesarios.
● No toque la ampolla de vidrio de la lámpara
directament
e con los dedos. Las huellas de
los dedos se evaporan con el calor de la bom-
billa encendida, “empañando” el reflector.
● Las carcasas del faro en el compartimento
del motor
y del piloto trasero contienen ele-
mentos cortantes. Protéjase las manos al
cambiar las lámparas. CUIDADO
● Si des p

ués de cambiar una lámpara no co-
loca correctamente la cubierta de goma en la carcasa del faro, puede dañarse la instalación
eléctrica (so
br

e todo si entra agua).
● Antes de trabajar en el sistema eléctrico
hay
que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
antes
de cambiar una lámpara de incandes-
cencia.
● Proceda con cuidado para no dañar ninguna
pieza. Testigo de control

Se ilumina
No funciona la lámpara
del alumbrado exterior
del vehículo.Cambie la lámpara averiada.
Al conectar el encendido se iluminan durante
u
no
s

segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
Control de las lámparas del remolque engan-
chado
En vehículos con dispositivo para remolque
montado de fábrica se controlan también de-
terminadas lámparas del remolque, si la to-
ma de corriente del mismo se encuentra co-
rrectamente acoplada. La avería de un intermitente del remolque se
indica en el c

uadro de instrumentos al do-
blarse la cadencia con la que parpadea el in-
termitente ( o ) ››› pág. 139.
● Fallo general de todos los intermitentes de
un la
do.
● Fallo de la luz trasera de un lado (en algu-
nos modelo
s, también de la luz de la matrí-
cula).
● Fallo de las dos luces de freno. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Testigos de control y de adver-
tenc i
a de la pág. 114. Aviso
Si se avería un diodo emisor de luz (LED) de
un a luz

trasera, no se indicará. Sin embargo,
si la avería se produce en todos los diodos,
se indica mediante el testigo de control . 99
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

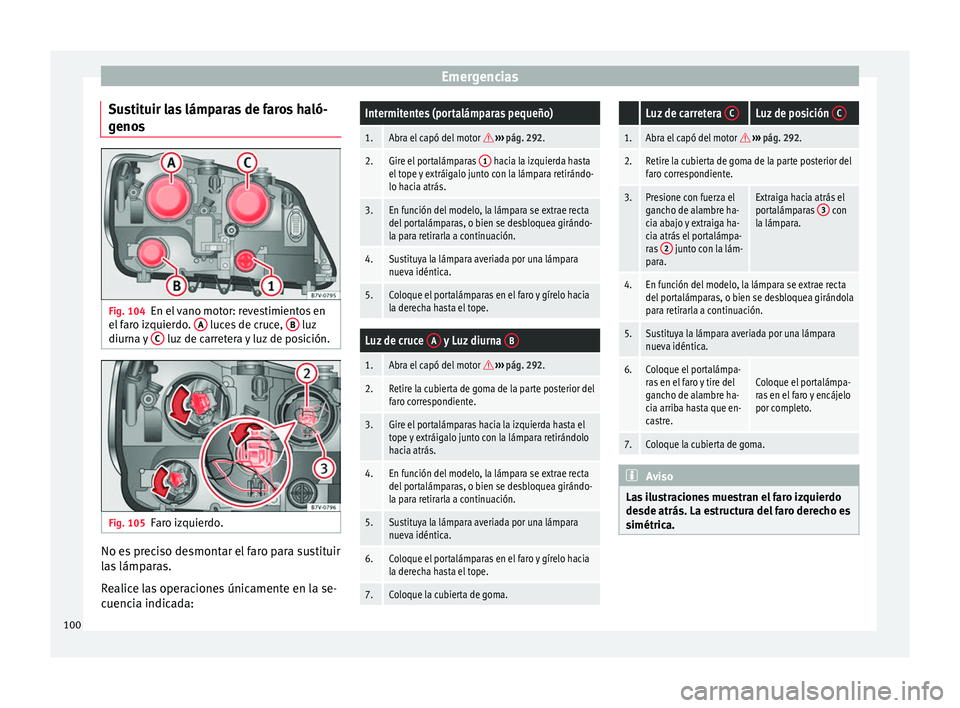

Sustituir las lámparas de faros haló-
g eno
s Fig. 104
En el vano motor: revestimientos en
el f
ar
o izquierdo. A luces de cruce,
B luz
diurn a
y
C luz de carretera y luz de posición.
Fig. 105
Faro izquierdo. No es preciso desmontar el faro para sustituir
l
a
s

lámparas.
Realice las operaciones únicamente en la se-
cuencia indicada:
Intermitentes (portalámparas pequeño)
1.Abra el capó del motor  ››› pág. 292.
2.Gire el portalámparas 1 hacia la izquierda hasta
el tope y extráigalo junto con la lámpara retirándo-
lo hacia atrás.
3.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo-
la para retirarla a continuación.
4.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
5.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
Luz de cruce A y Luz diurna B
1.Abra el capó del motor 
››› pág. 292.
2.Retire la cubierta de goma de la parte posterior del
faro correspondiente.
3.Gire el portalámparas hacia la izquierda hasta el
tope y extráigalo junto con la lámpara retirándolo
hacia atrás.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo-
la para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
7.Coloque la cubierta de goma.
Luz de carretera CLuz de posición C
1.Abra el capó del motor 
››› pág. 292.
2.Retire la cubierta de goma de la parte posterior del
faro correspondiente.
3.Presione con fuerza el
gancho de alambre ha-
cia abajo y extraiga ha-
cia atrás el portalámpa-
ras 2
junto con la lám-
para.
Extraiga hacia atrás el
portalámparas 3 con
la lámpara.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándola
para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque el portalámpa-
ras en el faro y tire del
gancho de alambre ha-
cia arriba hasta que en-
castre.Coloque el portalámpa-
ras en el faro y encájelo
por completo.
7.Coloque la cubierta de goma. Aviso
Las ilustraciones muestran el faro izquierdo
desde atrás. La e s

tructura del faro derecho es
simétrica. 100

Fusibles y lámparas

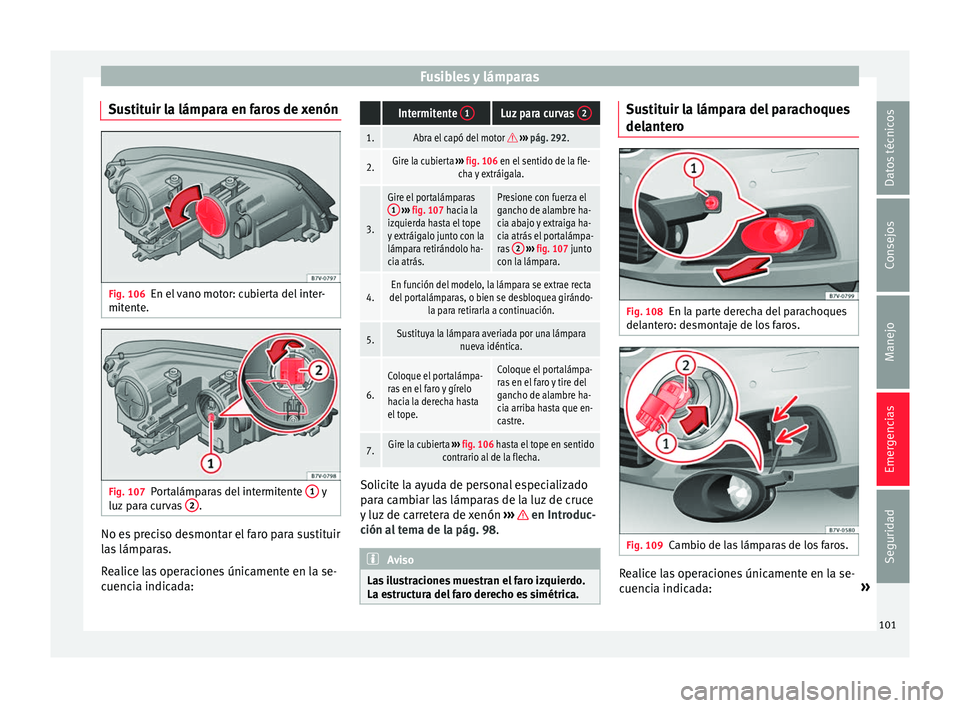

Sustituir la lámpara en faros de xenón Fig. 106
En el vano motor: cubierta del inter-
mit ent
e. Fig. 107
Portalámparas del intermitente 1 y
luz par
a curvas 2 .
No es preciso desmontar el faro para sustituir
l
a
s

lámparas.
Realice las operaciones únicamente en la se-
cuencia indicada:
Intermitente 1Luz para curvas 2
1.Abra el capó del motor 
››› pág. 292.
2.Gire la cubierta ››› fig. 106 en el sentido de la fle-
cha y extráigala.
3.
Gire el portalámparas 1 ››› fig. 107 hacia la
izquierda hasta el tope
y extráigalo junto con la
lámpara retirándolo ha-
cia atrás.Presione con fuerza el
gancho de alambre ha-
cia abajo y extraiga ha-
cia atrás el portalámpa-
ras 2

››› fig. 107 junto
con la lámpara.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo- la para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara nueva idéntica.
6.
Coloque el portalámpa-
ras en el faro y gírelo
hacia la derecha hasta
el tope.Coloque el portalámpa-
ras en el faro y tire del
gancho de alambre ha-
cia arriba hasta que en-
castre.
7.Gire la cubierta ››› fig. 106 hasta el tope en sentido
contrario al de la flecha. Solicite la ayuda de personal especializado
p
ar
a c

ambiar las lámparas de la luz de cruce
y luz de carretera de xenón ››› en Introduc-
c ión a
l

tema de la pág. 98. Aviso
Las ilustraciones muestran el faro izquierdo.
La es truct

ura del faro derecho es simétrica. Sustituir la lámpara del parachoques
del
ant
er

o Fig. 108
En la parte derecha del parachoques
del ant
er

o: desmontaje de los faros. Fig. 109
Cambio de las lámparas de los faros. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada: »
101
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

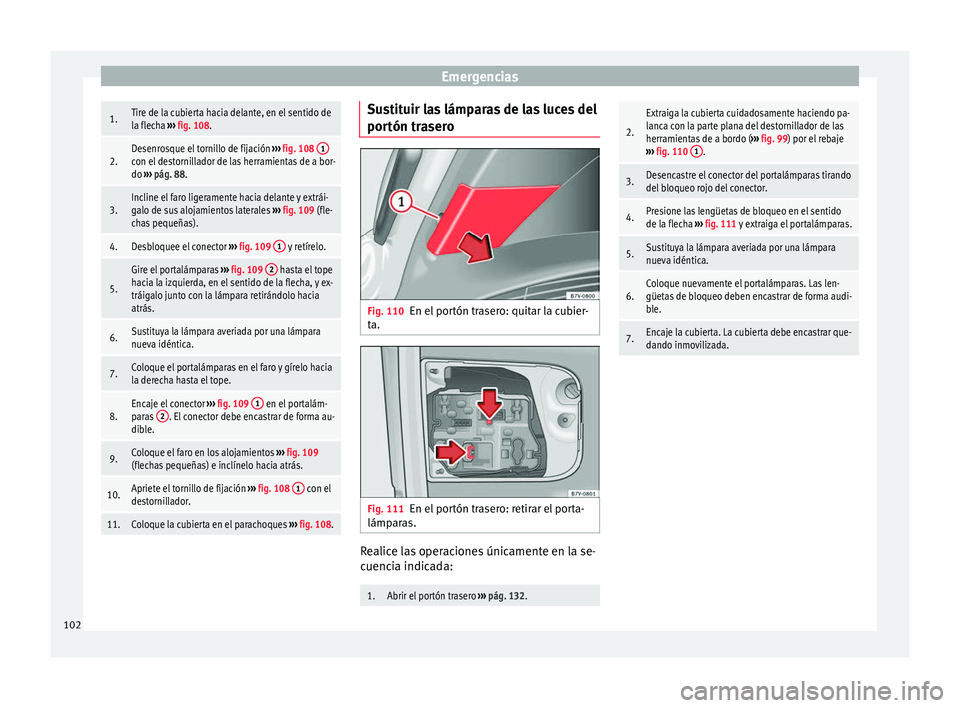

Emergencias1.Tire de la cubierta hacia delante, en el sentido de
la flecha
››› fig. 108.
2.Desenrosque el tornillo de fijación ››› fig. 108 1con el destornillador de las herramientas de a bor-
do
››› pág. 88.
3.Incline el faro ligeramente hacia delante y extrái-
galo de sus alojamientos laterales ››› fig. 109 (fle-
chas pequeñas).
4.Desbloquee el conector ››› fig. 109 1 y retírelo.
5.
Gire el portalámparas
››› fig. 109 2 hasta el tope
hacia la izquierda, en el sentido de la flecha, y ex-
tráigalo junto con la lámpara retirándolo hacia
atrás.
6.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
7.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
8.Encaje el conector ››› fig. 109 1 en el portalám-
paras 2. El conector debe encastrar de forma au-
dible.
9.Coloque el faro en los alojamientos ››› fig. 109
(flechas pequeñas) e inclínelo hacia atrás.
10.Apriete el tornillo de fijación ››› fig. 108 1 con el
destornillador.
11.Coloque la cubierta en el parachoques ››› fig. 108. Sustituir las lámparas de las luces del
por
tón tr
a

sero Fig. 110
En el portón trasero: quitar la cubier-
t a. Fig. 111
En el portón trasero: retirar el porta-
lámp ar
a

s. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada:
1.Abrir el portón trasero ››› pág. 132.
2.
Extraiga la cubierta cuidadosamente haciendo pa-
lanca con la parte plana del destornillador de las
herramientas de a bordo ( ››› fig. 99) por el rebaje
››› fig. 110 1
.
3.Desencastre el conector del portalámparas tirando
del bloqueo rojo del conector.
4.Presione las lengüetas de bloqueo en el sentido
de la flecha
››› fig. 111 y extraiga el portalámparas.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque nuevamente el portalámparas. Las len-
güetas de bloqueo deben encastrar de forma audi-
ble.
7.Encaje la cubierta. La cubierta debe encastrar que-
dando inmovilizada. 102
