Page 17 of 348

Lo esencial
Cierre de emergencia del techo pano-
rámic o Fig. 15
En el revestimiento interior del techo:
r etir
e l
a cubierta. Fig. 16
Tornillo Allen para cerrar el techo co-
rr ediz
o p
anorámico. ●
Retire la cubierta en dirección de la flecha
› ›
›
fig. 15. ●
Introduzc
a una llave Allen corriente 1)
del ta-
maño 4 mm en el tornillo Allen ››› fig. 16 A .
● Gire la llave Allen para cerrar el techo corre-
diz o p
anorámic
o.
● Vuelva a colocar el revestimiento.
● Lleve a revisar el techo corredizo panorámi-
co a un t
aller especializado, dado que la ope-
ración de cierre de emergencia podría haber
dañado la función o la de antiaprisionamien-
to del techo corredizo panorámico.
››› en Introducción al tema de la
pág. 97 Antes de iniciar la marcha
Aju s
t
e manual del asiento delantero Fig. 17
Mandos del asiento delantero izquier-
do . Los mandos del asiento delantero derecho
e
s
tán di
spuestos de forma simétrica.
En el asiento se pueden combinar mandos
de ajuste mecánico y de ajuste eléctrico.
Desplazar el asiento hacia delante o ha-
cia atrás: tire de la palanca y desplace el
asiento. ¡El asiento debe encastrarse al
soltar la palanca!
Ajustar el apoyo lumbar*: gire la palanca.
Ajustar el respaldo del asiento: gire la
ruedecilla. »
1 2
3
1)
No va incluido en las herramientas de a bordo. 15

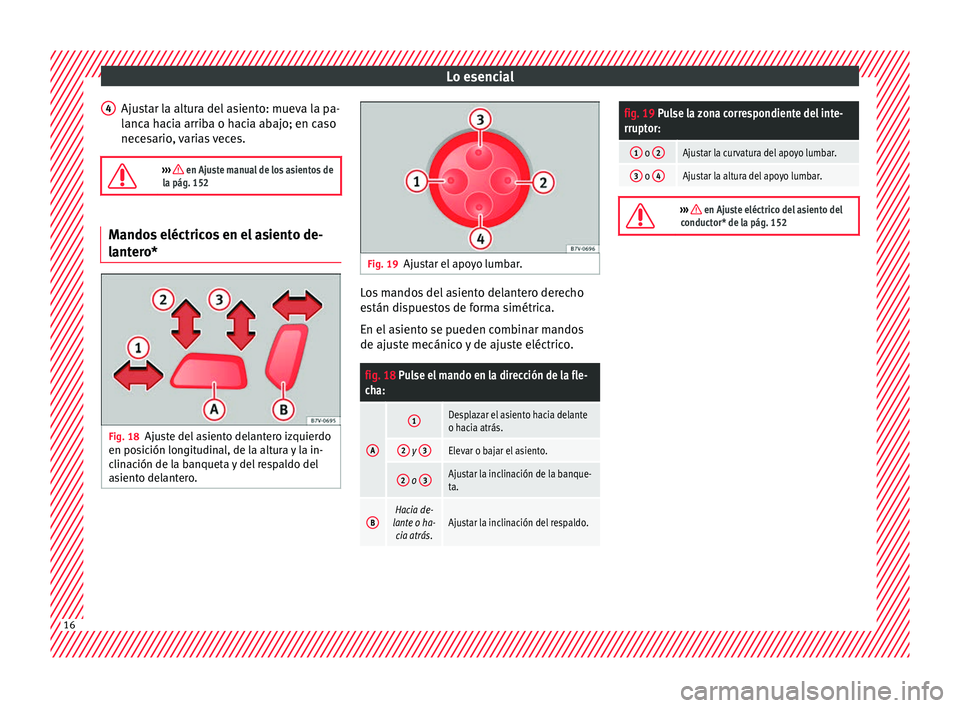

Page 18 of 348

Lo esencial
Ajustar la altura del asiento: mueva la pa-
l anc
a h
acia arriba o hacia abajo; en caso
necesario, varias veces.
››› en Ajuste manual de los asientos de
la pág. 152 Mandos eléctricos en el asiento de-
lanter
o* Fig. 18
Ajuste del asiento delantero izquierdo
en po s
ic
ión longitudinal, de la altura y la in-
clinación de la banqueta y del respaldo del
asiento delantero. 4
Fig. 19
Ajustar el apoyo lumbar. Los mandos del asiento delantero derecho
e
s
tán di
spuestos de forma simétrica.
En el asiento se pueden combinar mandos
de ajuste mecánico y de ajuste eléctrico.
fig. 18 Pulse el mando en la dirección de la fle-
cha:
A
1Desplazar el asiento hacia delante
o hacia atrás.
2 y 3Elevar o bajar el asiento.
2 o 3Ajustar la inclinación de la banque-
ta.
BHacia de-
lante o ha- cia atrás.Ajustar la inclinación del respaldo.
fig. 19 Pulse la zona correspondiente del inte-
rruptor:
1 o 2Ajustar la curvatura del apoyo lumbar.
3 o 4Ajustar la altura del apoyo lumbar.
››› en Ajuste eléctrico del asiento del
conductor* de la pág. 152 16

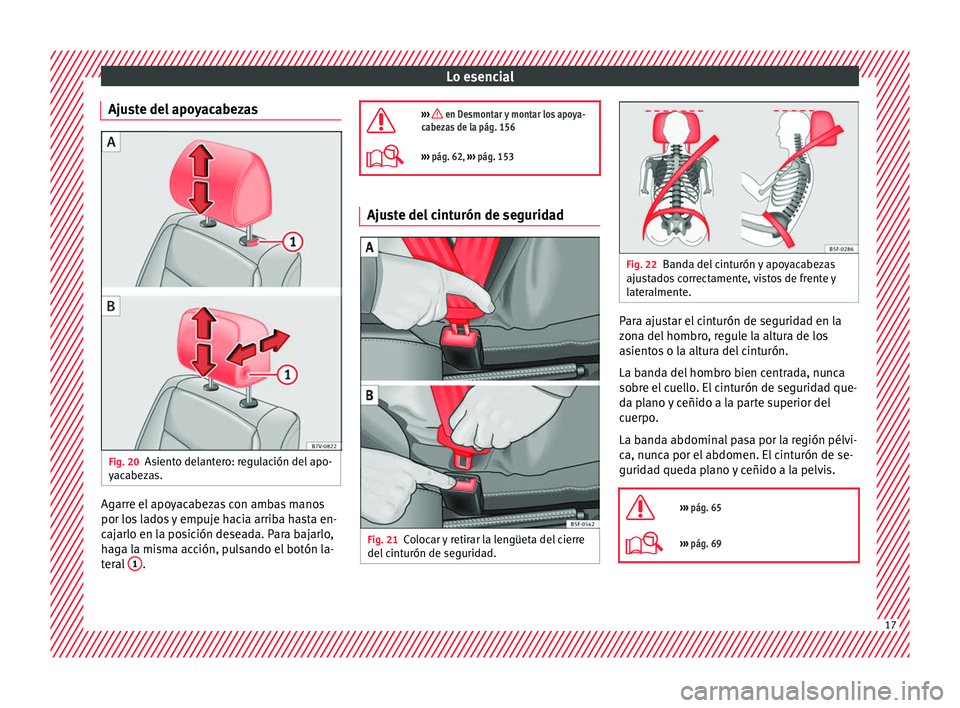

Page 19 of 348

Lo esencial
Ajuste del apoyacabezas Fig. 20
Asiento delantero: regulación del apo-
y ac
abez
as. Agarre el apoyacabezas con ambas manos
por lo
s
l
ados y empuje hacia arriba hasta en-
cajarlo en la posición deseada. Para bajarlo,
haga la misma acción, pulsando el botón la-
teral 1 .
››› en Desmontar y montar los apoya-
cabezas de la pág. 156
››› pág. 62, ››› pág. 153 Ajuste del cinturón de seguridad
Fig. 21
Colocar y retirar la lengüeta del cierre
del c
int
urón de seguridad. Fig. 22
Banda del cinturón y apoyacabezas
ajus t
ados correctamente, vistos de frente y
lateralmente. Para ajustar el cinturón de seguridad en la
z
on
a del
hombro, regule la altura de los
asientos o la altura del cinturón.
La banda del hombro bien centrada, nunca
sobre el cuello. El cinturón de seguridad que-
da plano y ceñido a la parte superior del
cuerpo.
La banda abdominal pasa por la región pélvi-
ca, nunca por el abdomen. El cinturón de se-
guridad queda plano y ceñido a la pelvis.
››› pág. 65
››› pág. 69 17
Page 20 of 348

Lo esencial
Pretensores del cinturón En caso de colisión frontal, lateral o trasera,
los
c
inturones de seguridad de los asientos
delanteros y de los asientos exteriores de la
segunda fila de asientos se tensan automáti-
camente.
El pretensor sólo puede activarse una vez.
››› en Mantenimiento y desecho de los
pretensores del cinturón de la pág. 73
››› pág. 72 Ajuste de los retrovisores exteriores
Fig. 23
En la puerta del conductor: mando de
lo s
r
etrovisores exteriores. Ajustar los retrovisores exteriores: gire el
m
ando h
ac
ia la posición correspondiente: Moviendo el mando en la posición de-
sead
a ajuste los retrovisores del lado
del conductor (L, izquierda) y del lado
del acompañante (R, derecha) en la di-
rección deseada.
Según equipamiento, los espejos de los
retrovisores se calientan en función de
la temperatura exterior.
Plegado de los retrovisores.
››› en Retrovisores exteriores de la
pág. 151
››› pág. 150 Ajustar la posición del volante
Fig. 24
Ajuste mecánico del volante. Ajuste el volante antes del viaje y sólo con el
v
ehíc
u
lo detenido.
L/R
●
Mueva l
a palanca ››› fig. 24 1 hacia abajo.
● Ajuste el volante de modo que pueda asirlo
por l a p
ar
te exterior (en la posición de las 9 y
las 3) con las dos manos y los brazos ligera-
mente flexionados.
● Empuje firmemente la palanca hacia arriba
has
ta que quede al ras con la columna de di-
rección ››› en Ajustar la posición del volan-
t e de l
a pág. 63
.
››› en Ajustar la posición del volante de
la pág. 63 18

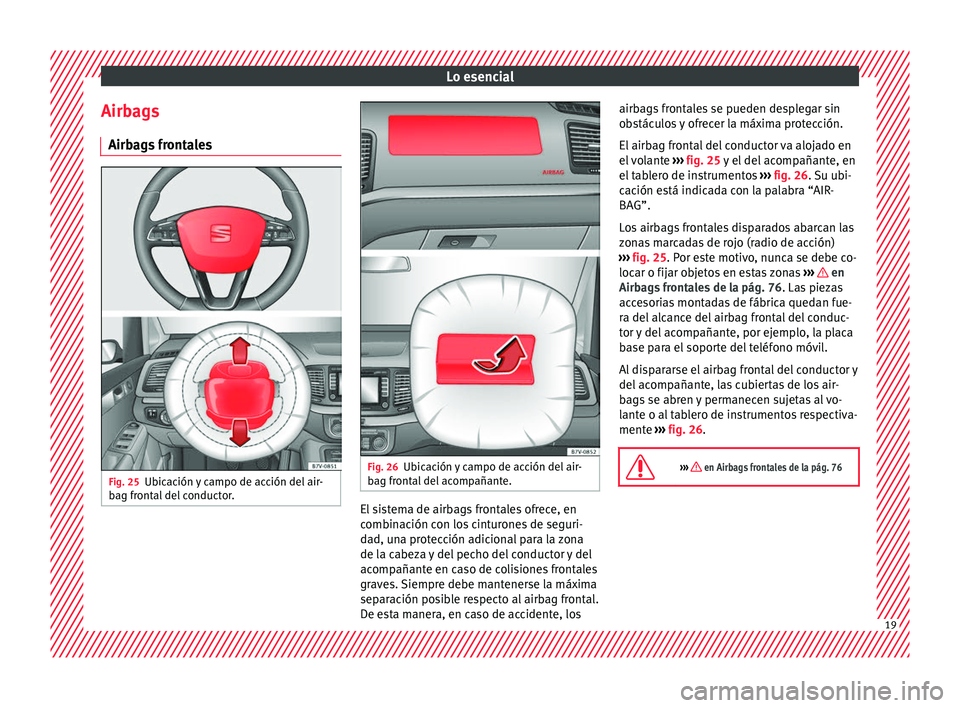

Page 21 of 348

Lo esencial
Airbags Airb ag
s
frontales Fig. 25
Ubicación y campo de acción del air-
b ag fr
ont
al del conductor. Fig. 26
Ubicación y campo de acción del air-
b ag fr
ont
al del acompañante. El sistema de airbags frontales ofrece, en
c
omb
in
ación con los cinturones de seguri-
dad, una protección adicional para la zona
de la cabeza y del pecho del conductor y del
acompañante en caso de colisiones frontales
graves. Siempre debe mantenerse la máxima
separación posible respecto al airbag frontal.
De esta manera, en caso de accidente, los airbags frontales se pueden desplegar sin
obs
táculos y ofrecer la máxima protección.
El airbag frontal del conductor va alojado en
el volante ››› fig. 25 y el del acompañante, en
el tablero de instrumentos ››› fig. 26. Su ubi-
cación está indicada con la palabra “AIR-
BAG”.
Los airbags frontales disparados abarcan las
zonas marcadas de rojo (radio de acción)
››› fig. 25. Por este motivo, nunca se debe co-
locar o fijar objetos en estas zonas ››› en
Airb ag
s
frontales de la pág. 76. Las piezas
accesorias montadas de fábrica quedan fue-
ra del alcance del airbag frontal del conduc-
tor y del acompañante, por ejemplo, la placa
base para el soporte del teléfono móvil.
Al dispararse el airbag frontal del conductor y
del acompañante, las cubiertas de los air-
bags se abren y permanecen sujetas al vo-
lante o al tablero de instrumentos respectiva-
mente ››› fig. 26.
››› en Airbags frontales de la pág. 76 19
Page 22 of 348

Lo esencial
Desconexión del airbag frontal
del ac omp
añant
eFig. 27
En la guantera, en el lado del acompa-
ñant e: int
errupt
or de llave para activar y de-
sactivar el airbag frontal del acompañante. Desactivación del airbag frontal del acompa-
ñant
e
● De
sconecte el encendido.
● Abra la guantera en el lado del acompa-
ñante.
● De
spliegue el espadín de la llave del ve-
hículo ›
›› pág. 119.
● Introduzca el espadín de la llave en la ranu-
ra prev
ista en el conmutador de desconexión
del airbag del acompañante ››› fig. 27. El es-
padín debe entrar aproximadamente 3/4 de
su longitud, hasta llegar al tope.
● A continuación gire suavemente la llave pa-
ra camb
iar su posición a . No ejerza fuerza
si percibe una resistencia y asegúrese de ha- ber introducido el espadín de la llave hasta el
final.
●
C
ierre la guantera del lado del acompañan-
te.
● El t
estigo de control
del tablero de instrumentos permanecerá ilu-
minado con el encendido conectado
››› pág. 78.
››› en Desactivación y activación ma-
nual del airbag frontal del acompañante
con el interruptor de llave de la pág. 79
››› pág. 78 Airbag para las rodillas
Fig. 28
En el lado del conductor: ubicación
del airb
ag p
ara las rodillas. Fig. 29
En el lado del conductor: radio de ac-
ción del airb
ag para las rodillas. El airbag para las rodillas se encuentra en el
l
a
do del
conductor, en la zona inferior del ta-
blero de instrumentos ››› fig. 28. Su ubica-
ción está indicada con la palabra “AIRBAG”.
La zona enmarcada en rojo ››› fig. 29 A que-
d a c
ub
ierta por el airbag para las rodillas
cuando se dispara (campo de acción). Por es-
te motivo, nunca se deberá colocar o fijar ob-
jetos en estas zonas.
››› en Airbag para las rodillas* de la
pág. 77 20
Page 23 of 348

Lo esencial
Airbags laterales Fig. 30
En el lateral del asiento delantero:
ub ic
ac
ión del airbag lateral. Fig. 31
Campo de acción de los airbags late-
ral e
s delanteros y traseros. Con 5 y 7 plazas. Los airbags laterales se encuentran en el co-
jín e
xt
erior del
respaldo del asiento del con-
ductor y del asiento del acompañante
››› fig. 30. Dependiendo del equipamiento del modelo, los asientos exteriores de la se-
gunda fi
la de asientos también pueden dis-
poner de airbags laterales, situados entre los
respaldos de los asientos y la zona de acce-
so. Su posición está indicada con la inscrip-
ción “AIRBAG”. La zona marcada en rojo (lí-
nea de puntos) ››› fig. 31 marca el campo de
acción de los airbags laterales.
En caso de colisión lateral, los airbags latera-
les se disparan en el lado afectado del ve-
hículo y de este modo reducen el riesgo de
que los ocupantes del lado afectado sufran
lesiones.
››› en Airbags laterales* de la
pág. 77 Airbags para la cabeza
Fig. 32
En el lado izquierdo del vehículo: ubica-
ción y
campo de acción del airbag para la cabeza. » 21
Page 24 of 348

Lo esencial
Fig. 33
Airbags para la cabeza inflados. Existe un airbag para la cabeza en el lado del
c
onduct
or
y uno en el lado del acompañante,
por encima de las puertas ››› fig. 32. Su ubi-
cación está indicada con la palabra “AIR-
BAG”.
La zona enmarcada en rojo ››› fig. 32 queda
cubierta por el airbag para la cabeza cuando
se dispara (campo de acción). Por este moti-
vo, nunca se deberá colocar o fijar objetos en
estas zonas.
En caso de colisión lateral, se disparará el
airbag para la cabeza del lado afectado. El
airbag cubre las ventanillas y los montantes.
En caso de colisión lateral, los airbags para
la cabeza de los asientos delanteros y de los
asientos traseros exteriores reducen el riesgo
de sufrir lesiones en la parte del cuerpo di-
rectamente expuesta al impacto.
››› en Airbags para la cabeza* de la
pág. 77 Asientos para niños
Indic ac
ione
s importantes sobre el air-
bag frontal del acompañante Fig. 34
Adhesivos del airbag - versión 1: en el
p ar
a
sol del lado del acompañante y en el
marco posterior de la puerta del acompañan-
te . 22
