2017 PEUGEOT PARTNER TEPEE ELECTRIC Betriebsanleitungen (in German)

51

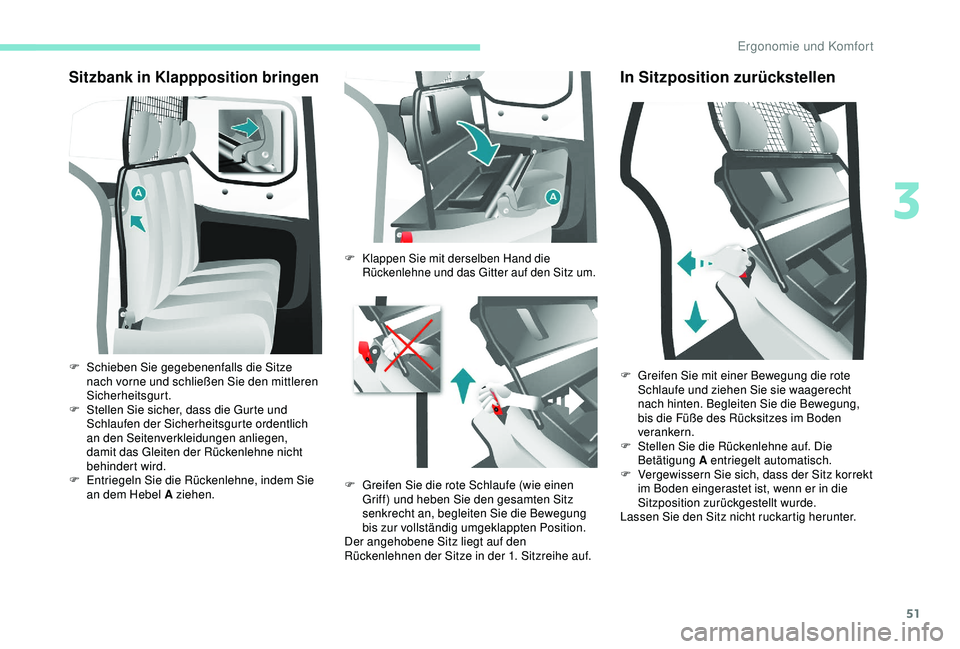

Sitzbank in Klappposition bringen
F Schieben Sie gegebenenfalls die Sitze nach vorne und schließen Sie den mittleren
Sicherheitsgurt.
F

S
tellen Sie sicher, dass die Gurte und
Schlaufen der Sicherheitsgurte ordentlich
an den Seitenverkleidungen anliegen,
damit das Gleiten der Rückenlehne nicht
behindert wird.
F

E
ntriegeln Sie die Rückenlehne, indem Sie
an dem Hebel A ziehen.
F Klappen Sie mit derselben Hand die Rückenlehne und das Gitter auf den Sitz um.
F Greifen Sie die rote Schlaufe (wie einen Griff) und heben Sie den gesamten Sitz
senkrecht an, begleiten Sie die Bewegung
bis zur vollständig umgeklappten Position.
Der angehobene Sitz liegt auf den
Rückenlehnen der Sitze in der 1.


Sitzreihe auf.
In Sitzposition zurückstellen
F Greifen Sie mit einer Bewegung die rote Schlaufe und ziehen Sie sie waagerecht
nach hinten. Begleiten Sie die Bewegung,
bis die Füße des Rücksitzes im Boden
verankern.
F

S
tellen Sie die Rückenlehne auf. Die
Betätigung A entriegelt automatisch.
F

V
ergewissern Sie sich, dass der Sitz korrekt
im Boden eingerastet ist, wenn er in die
Sitzposition zurückgestellt wurde.
Lassen Sie den Sitz nicht ruckartig herunter.
3
Ergonomie und Komfort

52

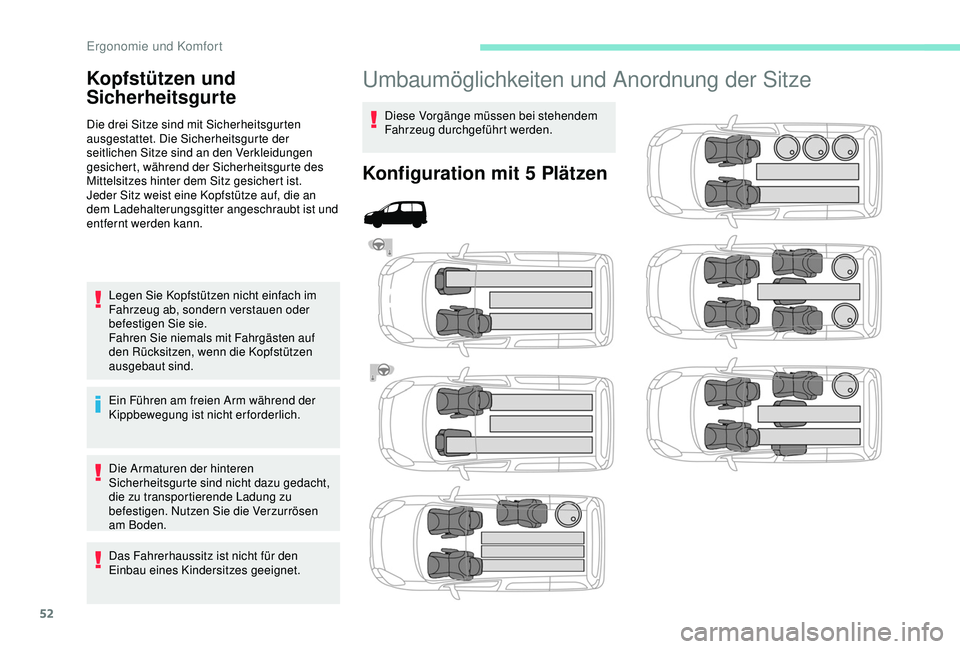

Umbaumöglichkeiten und Anordnung der Sitze
Diese Vorgänge müssen bei stehendem
Fahrzeug durchgeführt werden.
Konfiguration mit 5 Plätzen
Kopfstützen und
Sicherheitsgurte
Die drei Sitze sind mit Sicherheitsgurten
ausgestattet. Die Sicherheitsgurte der
seitlichen Sitze sind an den Verkleidungen
gesichert, während der Sicherheitsgurte des
Mittelsitzes hinter dem Sitz gesichert ist.
Jeder Sitz weist eine Kopfstütze auf, die an
dem Ladehalterungsgitter angeschraubt ist und
entfernt werden kann.
Legen Sie Kopfstützen nicht einfach im
Fahrzeug ab, sondern verstauen oder
befestigen Sie sie.
Fahren Sie niemals mit Fahrgästen auf
den Rücksitzen, wenn die Kopfstützen
ausgebaut sind.
Ein Führen am freien Arm während der
Kippbewegung ist nicht erforderlich.
Die Armaturen der hinteren
Sicherheitsgurte sind nicht dazu gedacht,
die zu transportierende Ladung zu
befestigen. Nutzen Sie die Verzurrösen
am Boden.
Das Fahrerhaussitz ist nicht für den
Einbau eines Kindersitzes geeignet.
Ergonomie und Komfort

53

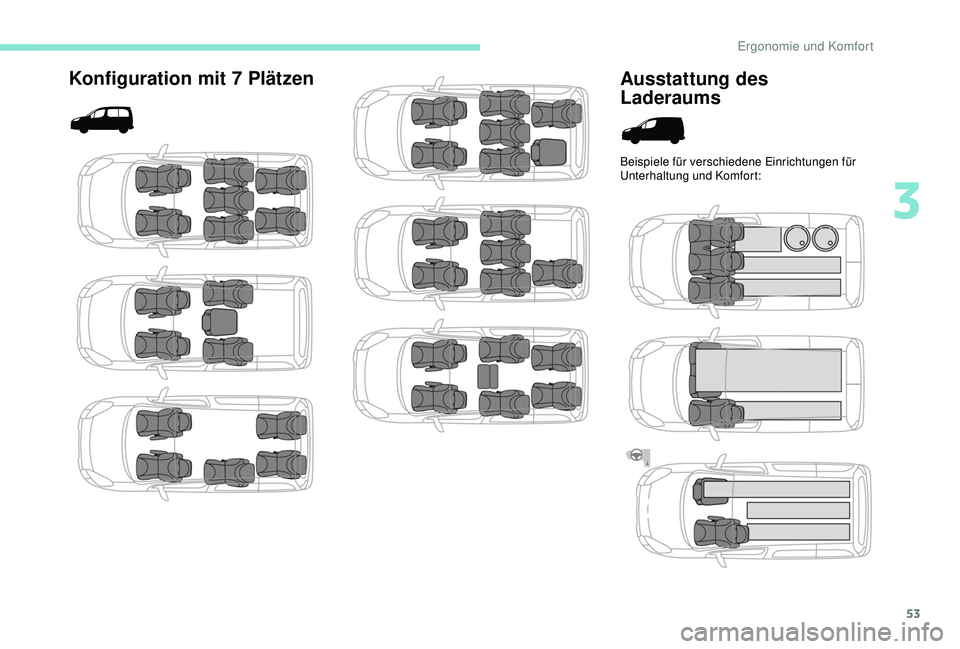

Konfiguration mit 7 PlätzenAusstattung des
Laderaums
Beispiele für verschiedene Einrichtungen für
Unterhaltung und Komfort:
3
Ergonomie und Komfort

54

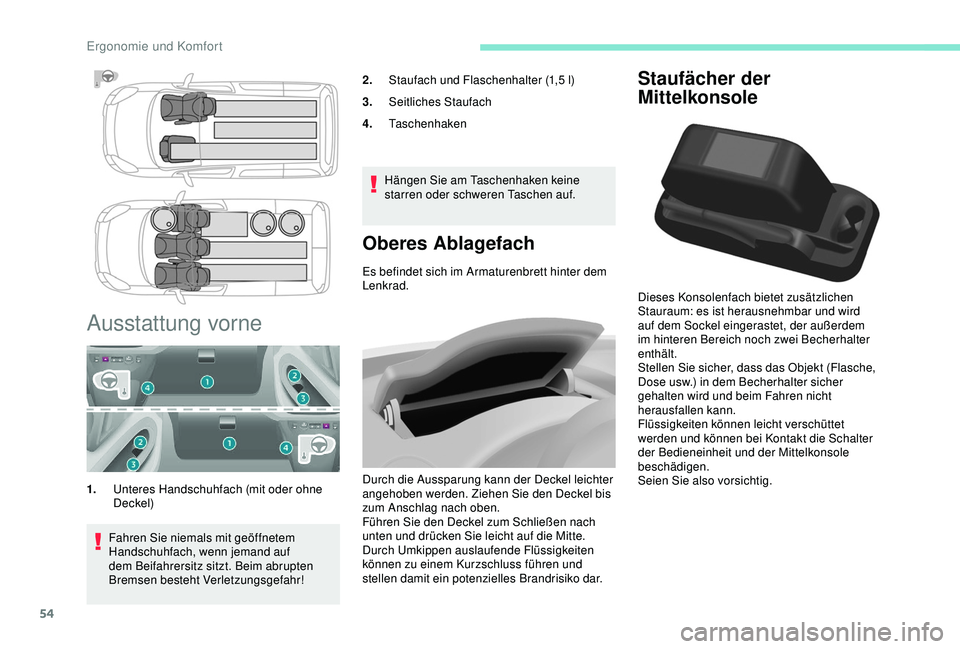

Staufächer der
Mittelkonsole
Dieses Konsolenfach bietet zusätzlichen
Stauraum: es ist herausnehmbar und wird
auf dem Sockel eingerastet, der außerdem
im hinteren Bereich noch zwei Becherhalter
enthält.
Stellen Sie sicher, dass das Objekt (Flasche,
Dose usw.) in dem Becherhalter sicher
gehalten wird und beim Fahren nicht
herausfallen kann.
Flüssigkeiten können leicht verschüttet
werden und können bei Kontakt die Schalter
der Bedieneinheit und der Mittelkonsole
beschädigen.
Seien Sie also vorsichtig.
Ausstattung vorne
1.Unteres Handschuhfach (mit oder ohne
Deckel)
Oberes Ablagefach
Es befindet sich im Armaturenbrett hinter dem
Lenkrad.
Durch die Aussparung kann der Deckel leichter
angehoben werden. Ziehen Sie den Deckel bis
zum Anschlag nach oben.
Führen Sie den Deckel zum Schließen nach
unten und drücken Sie leicht auf die Mitte.
Durch Umkippen auslaufende Flüssigkeiten
können zu einem Kurzschluss führen und
stellen damit ein potenzielles Brandrisiko dar.
Fahren Sie niemals mit geöffnetem
Handschuhfach, wenn jemand auf
dem Beifahrersitz sitzt. Beim abrupten
Bremsen besteht Verletzungsgefahr! 2.
Staufach und Flaschenhalter (1,5 l)
3. Seitliches Staufach
4. Taschenhaken
Hängen Sie am Taschenhaken keine
starren oder schweren Taschen auf.
Ergonomie und Komfort

55

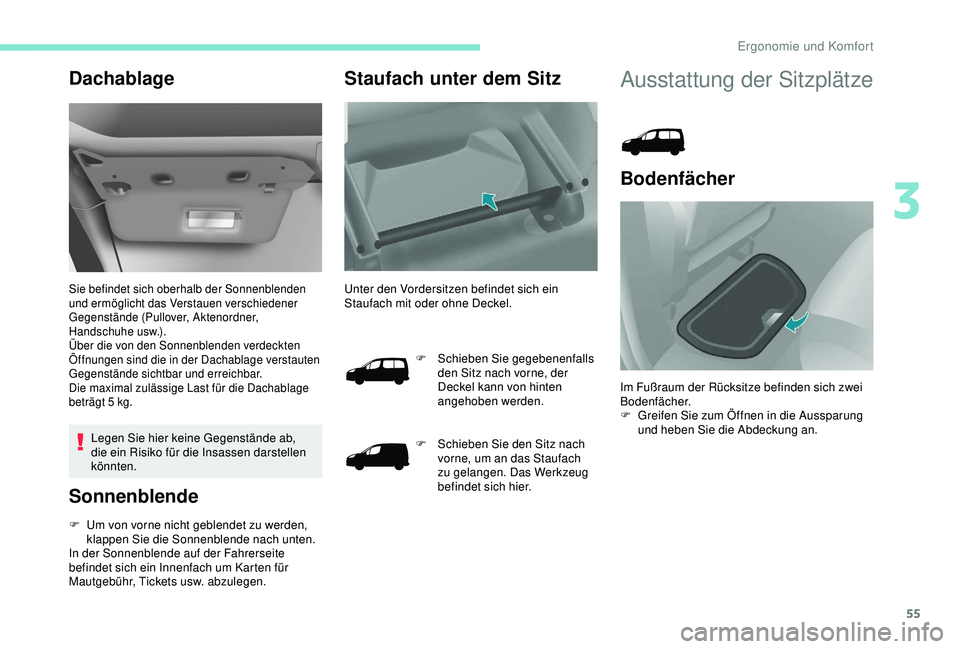

Dachablage
Sie befindet sich oberhalb der Sonnenblenden
und ermöglicht das Verstauen verschiedener
Gegenstände (Pullover, Aktenordner,
Handschuhe usw.).
Über die von den Sonnenblenden verdeckten
Öffnungen sind die in der Dachablage verstauten
Gegenstände sichtbar und erreichbar.
Die maximal zulässige Last für die Dachablage
beträgt 5 kg.
Legen Sie hier keine Gegenstände ab,
die ein Risiko für die Insassen darstellen
könnten.
Sonnenblende
F Um von vorne nicht geblendet zu werden, klappen Sie die Sonnenblende nach unten.
In der Sonnenblende auf der Fahrerseite
befindet sich ein Innenfach um Karten für
Mautgebühr, Tickets usw. abzulegen.
Staufach unter dem Sitz
Unter den Vordersitzen befindet sich ein
Staufach mit oder ohne Deckel.
F

Sc
hieben Sie gegebenenfalls
den Sitz nach vorne, der
Deckel kann von hinten
angehoben werden.
F

S
chieben Sie den Sitz nach
vorne, um an das Staufach
zu gelangen. Das Werkzeug
befindet sich hier.
Ausstattung der Sitzplätze
Bodenfächer
Im Fußraum der Rücksitze befinden sich zwei
Bodenfächer.
F

G
reifen Sie zum Öffnen in die Aussparung
und heben Sie die Abdeckung an.
3
Ergonomie und Komfort

56

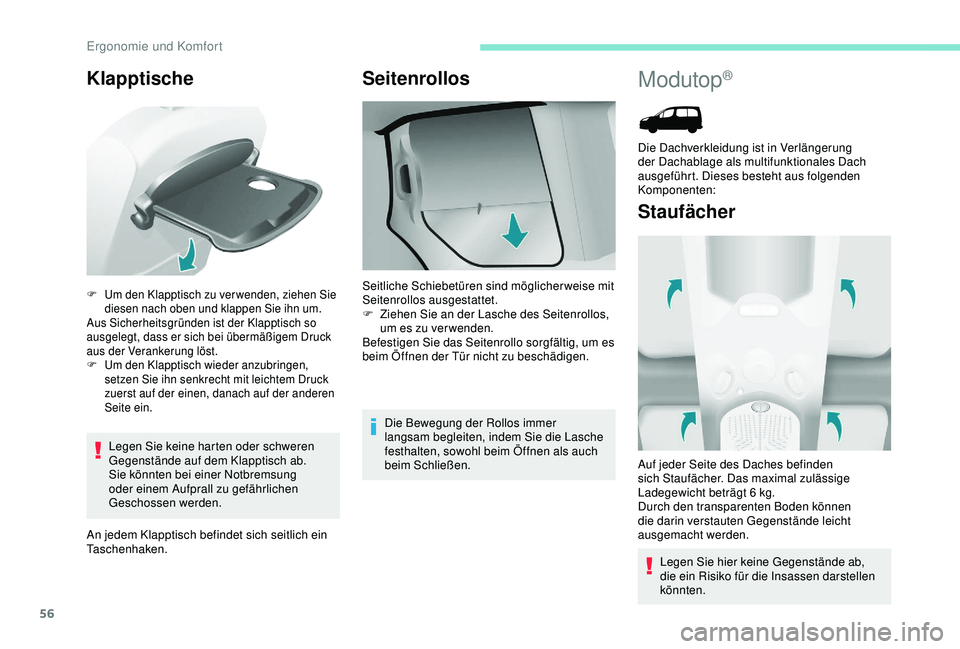

Klapptische
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Sie könnten bei einer Notbremsung
oder einem Aufprall zu gefährlichen
Geschossen werden.
An jedem Klapptisch befindet sich seitlich ein
Taschenhaken.
Seitenrollos
F Um den Klapptisch zu verwenden, ziehen Sie diesen nach oben und klappen Sie ihn um.
Aus Sicherheitsgründen ist der Klapptisch so
ausgelegt, dass er sich bei übermäßigem Druck
aus der Verankerung löst.
F

U
m den Klapptisch wieder anzubringen,
setzen Sie ihn senkrecht mit leichtem Druck
zuerst auf der einen, danach auf der anderen
Seite ein.
Die Bewegung der Rollos immer
langsam begleiten, indem Sie die Lasche
festhalten, sowohl beim Öffnen als auch
beim Schließen.
Seitliche Schiebetüren sind möglicherweise mit
Seitenrollos ausgestattet.
F

Z
iehen Sie an der Lasche des Seitenrollos,
um es zu verwenden.
Befestigen Sie das Seitenrollo sorgfältig, um es
beim Öffnen der Tür nicht zu beschädigen.
Modutop®
Staufächer
Auf jeder Seite des Daches befinden
sich Staufächer. Das maximal zulässige
Ladegewicht beträgt 6
kg.
Durch den transparenten Boden können
die darin verstauten Gegenstände leicht
ausgemacht werden.
Legen Sie hier keine Gegenstände ab,
die ein Risiko für die Insassen darstellen
könnten.
Die Dachverkleidung ist in Verlängerung
der Dachablage als multifunktionales Dach
ausgeführt. Dieses besteht aus folgenden
Komponenten:
Ergonomie und Komfort

57

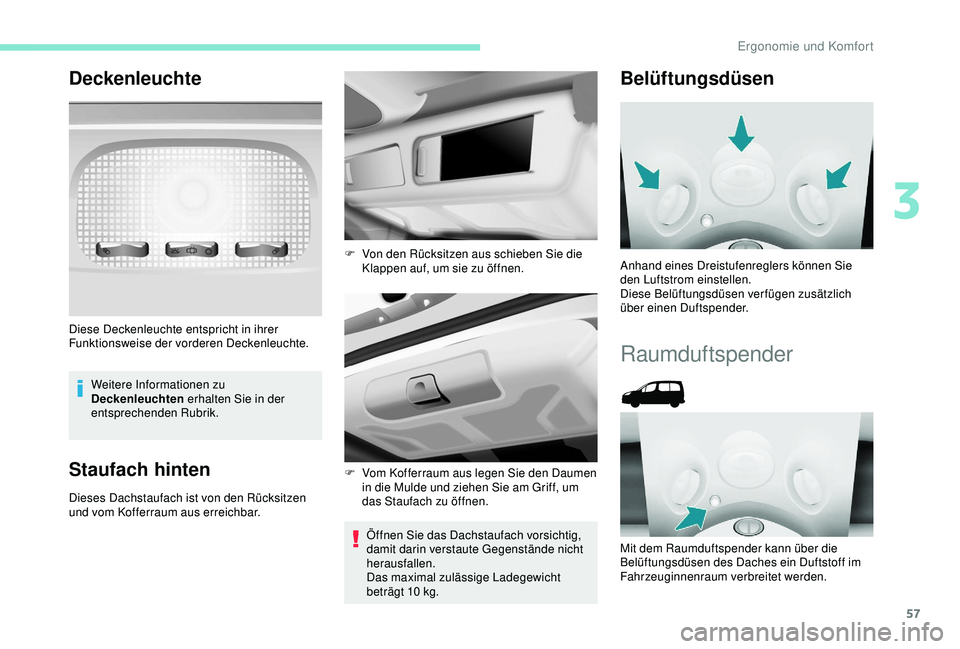

Deckenleuchte
Weitere Informationen zu
Deckenleuchten erhalten Sie in der
entsprechenden Rubrik.
Staufach hinten
Dieses Dachstaufach ist von den Rücksitzen
und vom Kofferraum aus erreichbar.
Öffnen Sie das Dachstaufach vorsichtig,
damit darin verstaute Gegenstände nicht
herausfallen.
Das maximal zulässige Ladegewicht
beträgt 10
kg.
Diese Deckenleuchte entspricht in ihrer
Funktionsweise der vorderen Deckenleuchte.
F
V
on den Rücksitzen aus schieben Sie die
Klappen auf, um sie zu öffnen.
F
V
om Kofferraum aus legen Sie den Daumen
in die Mulde und ziehen Sie am Griff, um
das Staufach zu öffnen.
Belüftungsdüsen
Anhand eines Dreistufenreglers können Sie
den Luftstrom einstellen.
Diese Belüftungsdüsen verfügen zusätzlich
über einen Duftspender.
Raumduftspender
Mit dem Raumduftspender kann über die
Belüftungsdüsen des Daches ein Duftstoff im
Fahrzeuginnenraum verbreitet werden.
3
Ergonomie und Komfort

58

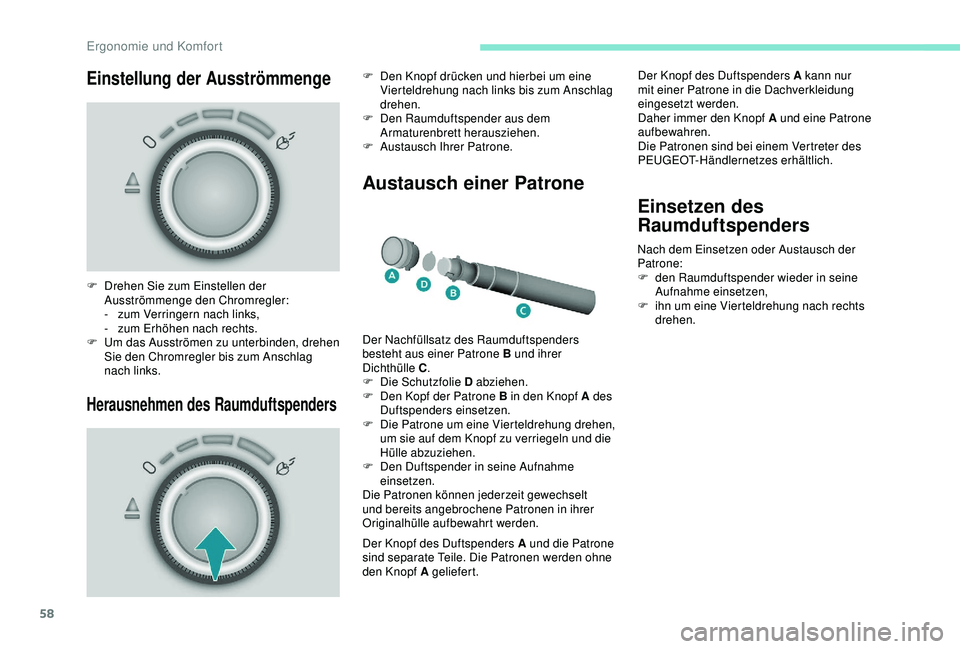

Einstellung der Ausströmmenge
Herausnehmen des Raumduftspenders
Austausch einer Patrone
F Drehen Sie zum Einstellen der Ausströmmenge den Chromregler:
-

z
um Verringern nach links,
-

z
um Erhöhen nach rechts.
F

U
m das Ausströmen zu unterbinden, drehen
Sie den Chromregler bis zum Anschlag
nach links. F

D
en Knopf drücken und hierbei um eine
Vierteldrehung nach links bis zum Anschlag
drehen.
F
D
en Raumduftspender aus dem
Armaturenbrett herausziehen.
F
A
ustausch Ihrer Patrone.
Der Nachfüllsatz des Raumduftspenders
besteht aus einer Patrone B und ihrer
Dichthülle C .
F

D
ie Schutzfolie D abziehen.
F

D
en Kopf der Patrone B in den Knopf A des
Duftspenders einsetzen.
F

D
ie Patrone um eine Vierteldrehung drehen,
um sie auf dem Knopf zu verriegeln und die
Hülle abzuziehen.
F

D
en Duftspender in seine Aufnahme
einsetzen.
Die Patronen können jederzeit gewechselt
und bereits angebrochene Patronen in ihrer
Originalhülle aufbewahrt werden.
Der Knopf des Duftspenders A und die Patrone
sind separate Teile. Die Patronen werden ohne
den Knopf A geliefert. Der Knopf des Duftspenders A kann nur
mit einer Patrone in die Dachverkleidung
eingesetzt werden.
Daher immer den Knopf A und eine Patrone
aufbewahren.
Die Patronen sind bei einem Vertreter des
PEUGEOT-Händlernetzes erhältlich.
Einsetzen des
Raumduftspenders
Nach dem Einsetzen oder Austausch der
Patrone:
F

d
en Raumduftspender wieder in seine
Aufnahme einsetzen,
F

i
hn um eine Vierteldrehung nach rechts
drehen.
Ergonomie und Komfort
