2017 PEUGEOT 5008 Manuel du propriétaire (in French)

31

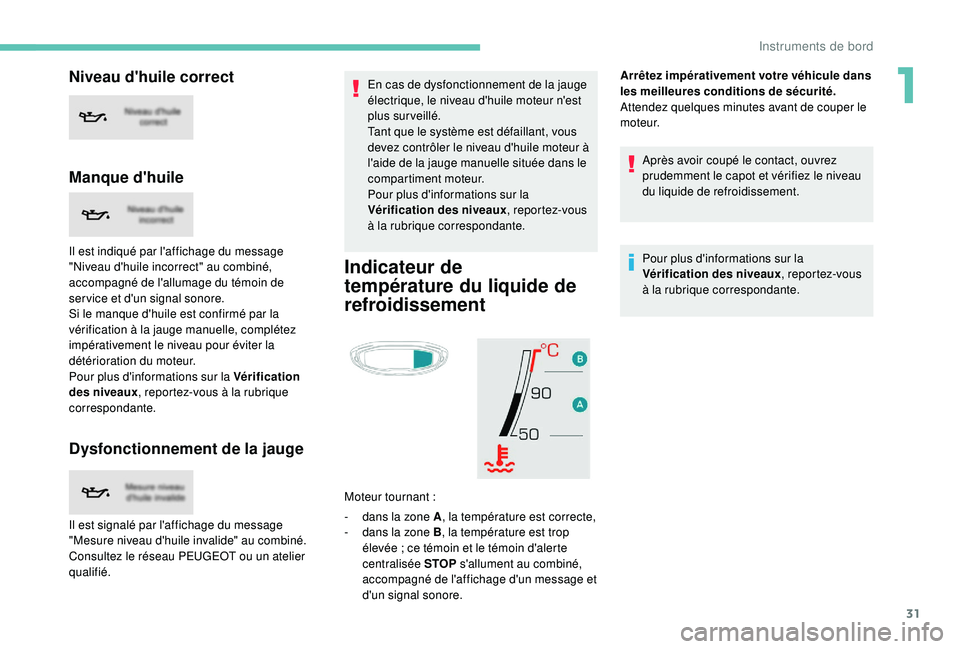

Niveau d'huile correct
Manque d'huile
Il est indiqué par l'affichage du message
"Niveau d'huile incorrect" au combiné,
accompagné de l'allumage du témoin de
ser vice et d'un signal sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Dysfonctionnement de la jauge
Indicateur de
température du liquide de
refroidissement
Moteur tournant :
-
d
ans la zone A , la température est correcte,
-

d
ans la zone B , la température est trop
élevée
; ce témoin et le témoin d'alerte
centralisée STOP s'allument au combiné,
accompagné de l'affichage d'un message et
d'un signal sonore. Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrez
prudemment le capot et vérifiez le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux , reportez-vous
à la rubrique correspondante.
Il est signalé par l'affichage du message
"Mesure niveau d'huile invalide" au combiné.
Consultez le réseau PEUGEOT ou un atelier
qualifié. En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, vous
devez contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la
Vérification des niveaux
, reportez-vous
à la rubrique correspondante.
1
Instruments de bord

32
Indicateurs d'autonomie
d'AdBlue®
Ces indicateurs d'autonomie sont présents
uniquement sur les versions Diesel BlueHDi.
Dès que le niveau de réser ve du réser voir
d'AdBlue
® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise du contact, l'estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur. Autonomie comprise entre 2 400
et 600 km
Dès la mise du contact, le témoin
AdBlue s'allume, accompagné d'un
signal sonore et de l'affichage d'un
message (ex : "Ajouter AdBlue :
Démarrage impossible dans
1 500 km") indiquant l'autonomie de
roulage exprimée en kilomètres ou
miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'AdBlue n'a pas été
complété.
Le niveau de réser ve est atteint
; il est
recommandé de procéder à un appoint dès que
possible.
Ces messages sont complétés par la
recommandation de ne pas dépasser 10
litres
d'AdBlue pour l'appoint.
En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide. Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
L'appui sur ce bouton permet
d'afficher momentanément
l'autonomie de roulage avec le
message "AdBlue : Autonomie
supérieure à 2 400 km" suivi, si
le niveau du réser voir d'AdBlue
le permet, d'un message vous
indiquant que vous pouvez effectuer
un appoint d'au moins 10
litres.
Instruments de bord

33

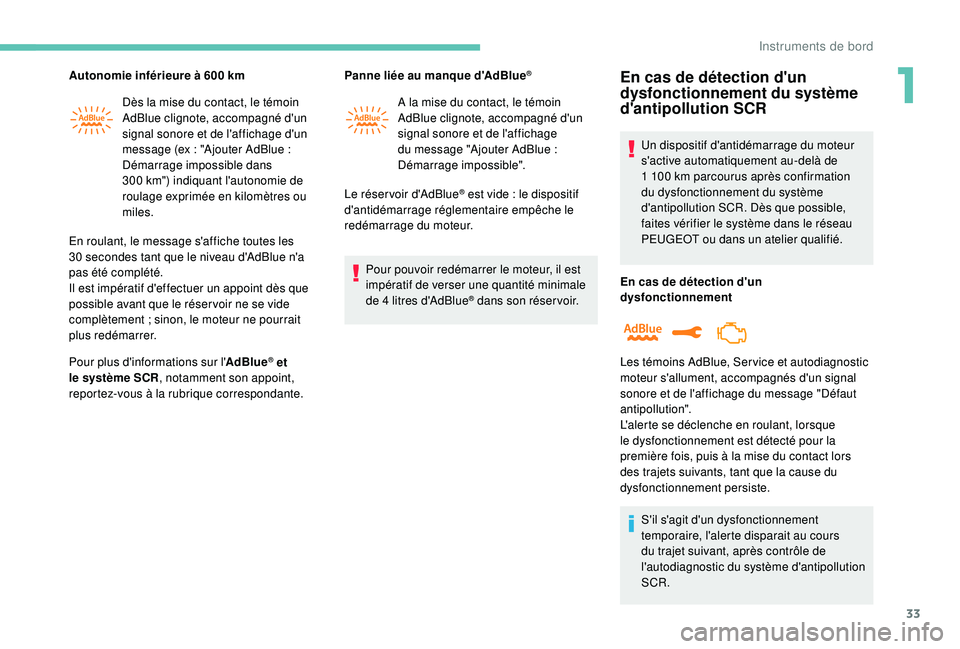

Autonomie inférieure à 600 km
D ès la mise du contact, le témoin
AdBlue clignote, accompagné d'un
signal sonore et de l'affichage d'un
message (ex
: "Ajouter AdBlue :
Démarrage impossible dans
300
km") indiquant l'autonomie de
roulage exprimée en kilomètres ou
miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le niveau d'AdBlue n'a
pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer.
Pour plus d'informations sur l' AdBlue
® et
le système SCR , notamment son appoint,
reportez-vous à la rubrique correspondante. Panne liée au manque d'AdBlue
®
A la mise du contact, le témoin
AdBlue clignote, accompagné d'un
signal sonore et de l'affichage
du message "Ajouter AdBlue
:
Démarrage impossible".
Le réser voir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur, il est
impératif de verser une quantité minimale
de 4

litres d'AdBlue
® dans son réser voir.
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1 100 km parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR. Dès que possible,
faites vérifier le système dans le réseau
PEUGEOT ou dans un atelier qualifié.
En cas de détection d'un
dysfonctionnement
Les témoins AdBlue, Ser vice et autodiagnostic
moteur s'allument, accompagnés d'un signal
sonore et de l'affichage du message "Défaut
antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste. S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
1
Instruments de bord

34
Pendant la phase de roulage autorisé
(entre 1 100 km et 0 km) Démarrage interdit
Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins Ser vice et
autodiagnostic moteur s'allument et le témoin
AdBlue clignote, accompagnés d'un signal
sonore et de l'affichage d'un message (ex
:
"Défaut antipollution


: Démarrage interdit dans
300
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. A chaque mise du contact, les témoins Ser vice
et autodiagnostic moteur s'allument et le témoin
AdBlue clignote, accompagnés d'un signal
sonore et de l'affichage du message "Défaut
antipollution


: Démarrage interdit".
Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.Test manuel dans le
combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.
F

M
oteur tournant, appuyez brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné


:
-

l
e niveau d'huile moteur,
-

l
'échéance de révision,
-

l
'autonomie de roulage liée à l'AdBlue et
au système SCR pour les versions Diesel
BlueHDi,
-

l
es alertes en cours.Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Instruments de bord

35

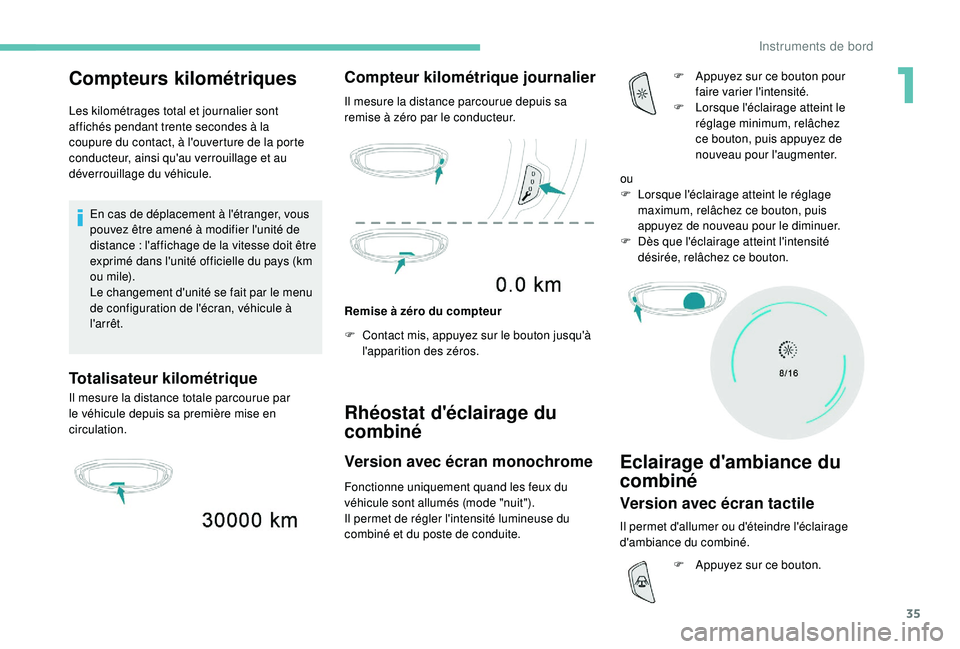

Compteurs kilométriques
Les kilométrages total et journalier sont
affichés pendant trente secondes à la
coupure du contact, à l'ouverture de la porte
conducteur, ainsi qu'au verrouillage et au
déverrouillage du véhicule.En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance
: l'affichage de la vitesse doit être
exprimé dans l'unité officielle du pays (km
ou mile).
Le changement d'unité se fait par le menu
de configuration de l'écran, véhicule à
l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par
le véhicule depuis sa première mise en
circulation.
Compteur kilométrique journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.
Remise à zéro du compteur
F

C
ontact mis, appuyez sur le bouton jusqu'à
l'apparition des zéros.
Rhéostat d'éclairage du
combiné
Version avec écran monochrome
Fonctionne uniquement quand les feux du
véhicule sont allumés (mode "nuit").
Il permet de régler l'intensité lumineuse du
combiné et du poste de conduite. F

A
ppuyez sur ce bouton pour
faire varier l'intensité.
F
L
orsque l'éclairage atteint le
réglage minimum, relâchez
ce bouton, puis appuyez de
nouveau pour l'augmenter.
Eclairage d'ambiance du
combiné
Version avec écran tactile
Il permet d'allumer ou d'éteindre l'éclairage
d'ambiance du combiné. ou
F

L
orsque l'éclairage atteint le réglage
maximum, relâchez ce bouton, puis
appuyez de nouveau pour le diminuer.
F
D
ès que l'éclairage atteint l'intensité
désirée, relâchez ce bouton.
F
A
ppuyez sur ce bouton.
1
Instruments de bord

36

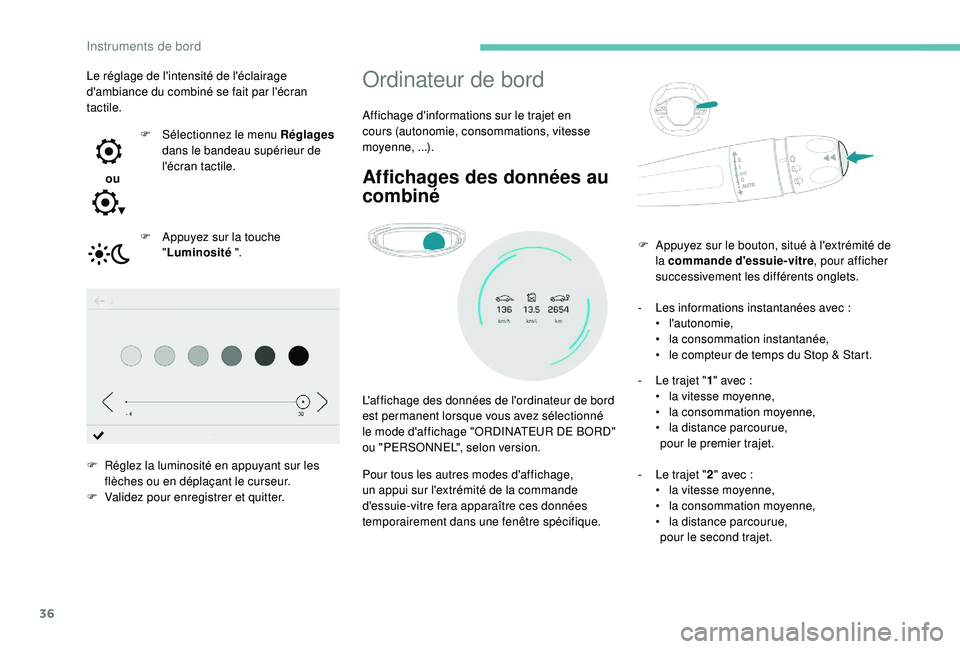

Ordinateur de bord
Affichage d'informations sur le trajet en
cours (autonomie, consommations, vitesse
moyenne,

...).
Affichages des données au
combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque vous avez sélectionné
le mode d'affichage "ORDINATEUR DE BORD"
ou "PERSONNEL", selon version.
Pour tous les autres modes d'affichage,
un appui sur l'extrémité de la commande
d'essuie-vitre fera apparaître ces données
temporairement dans une fenêtre spécifique. -

L
es informations instantanées avec :
•

l'autonomie,
•
la
consommation instantanée,
•
l
e compteur de temps du Stop & Start.
-
L
e trajet "
1" avec :
• l a vitesse moyenne,
• l a consommation moyenne,
•
la

distance parcourue,
pour le premier trajet.
-

L
e trajet "2" avec
:
•

l
a vitesse moyenne,
•

l
a consommation moyenne,
•
la

distance parcourue,
pour le second trajet.
F

A
ppuyez sur le bouton, situé à l'extrémité de
la commande d'essuie-vitre , pour afficher
successivement les différents onglets.
Le réglage de l'intensité de l'éclairage
d'ambiance du combiné se fait par l'écran
tactile.
ou F

Sél

ectionnez le menu Réglages

dans le bandeau supérieur de
l'écran tactile.
F

A

ppuyez sur la touche
" Luminosité ".
F

R

églez la luminosité en appuyant sur les
flèches ou en déplaçant le curseur.
F

V

alidez pour enregistrer et quitter.
Instruments de bord

37

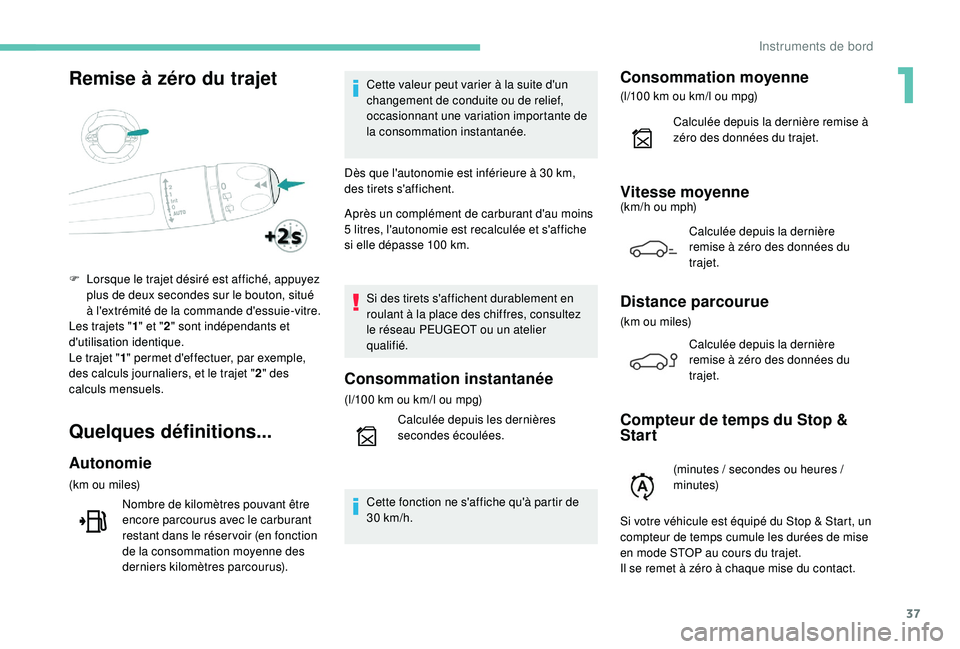

Remise à zéro du trajet
Quelques définitions...
Autonomie
(km ou miles)Nombre de kilomètres pouvant être
encore parcourus avec le carburant
restant dans le réser voir (en fonction
de la consommation moyenne des
derniers kilomètres parcourus). Cette valeur peut varier à la suite d'un
changement de conduite ou de relief,
occasionnant une variation importante de
la consommation instantanée.
Dès que l'autonomie est inférieure à 30 km,
des tirets s'affichent.
Après un complément de carburant d'au moins
5 litres, l'autonomie est recalculée et s'affiche
si elle dépasse 100 km.
Si des tirets s'affichent durablement en
roulant à la place des chiffres, consultez
le réseau PEUGEOT ou un atelier
qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg) C alculée depuis les dernières
secondes écoulées.
Cette fonction ne s'affiche qu'à partir de
30


km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)C alculée depuis la dernière remise à
zéro des données du trajet.
Vitesse moyenne(km/h ou mph)
Calculée depuis la dernière
remise à zéro des données du
trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière
remise à zéro des données du
trajet.
Compteur de temps du Stop &
Start
F Lorsque le trajet désiré est affiché, appuyez plus de deux secondes sur le bouton, situé
à l'extrémité de la commande d'essuie-vitre.
Les trajets " 1" et " 2" sont indépendants et
d'utilisation identique.
Le trajet " 1" permet d'effectuer, par exemple,
des calculs journaliers, et le trajet " 2" des
calculs mensuels.
(minutes / secondes ou heures /
minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
1
Instruments de bord

38

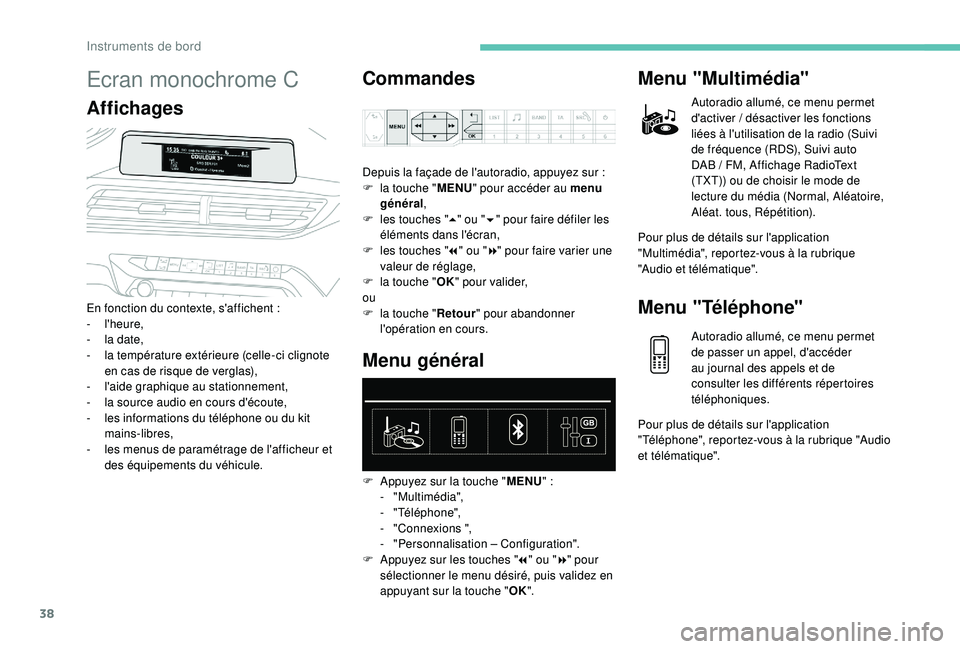

Ecran monochrome C
AffichagesCommandes
En fonction du contexte, s'affichent :
- l'heure,
-

l
a date,
-

l
a température extérieure (celle-ci clignote
en cas de risque de verglas),
-

l
'aide graphique au stationnement,
-

l
a source audio en cours d'écoute,
-

l
es informations du téléphone ou du kit
mains-libres,
-

l
es menus de paramétrage de l'afficheur et
des équipements du véhicule. Depuis la façade de l'autoradio, appuyez sur
:
F
l
a touche "
MENU" pour accéder au menu
général ,
F
l
es touches "
5" ou " 6" pour faire défiler les
éléments dans l'écran,
F
l
es touches "
7" ou " 8" pour faire varier une
valeur de réglage,
F
l
a touche "
OK" pour valider,
ou
F l a touche "Retour" pour abandonner
l'opération en cours.
Menu général
F Appuyez sur la touche " MENU" :
- "Multimédia",
-


"Téléphone",
-

"
Connexions ",
-
"

Personnalisation – Configuration".
F

A
ppuyez sur les touches " 7" ou " 8" pour
sélectionner le menu désiré, puis validez en
appuyant sur la touche " OK".
Menu "Multimédia"
Autoradio allumé, ce menu permet
d'activer / désactiver les fonctions
liées à l'utilisation de la radio (Suivi
de fréquence (RDS), Suivi auto
DAB
/ FM, Affichage RadioText
(TXT)) ou de choisir le mode de
lecture du média (Normal, Aléatoire,
Aléat. tous, Répétition).
Pour plus de détails sur l'application
"Multimédia", reportez-vous à la rubrique
"Audio et télématique".
Menu "Téléphone"
Autoradio allumé, ce menu permet
de passer un appel, d'accéder
au journal des appels et de
consulter les différents répertoires
téléphoniques.
Pour plus de détails sur l'application
"Téléphone", reportez-vous à la rubrique "Audio
et télématique".
Instruments de bord
