2017 MAZDA MODEL MX-5 Manuale del proprietario (in Italian)

tSegnalazione errore sistema
Quando la spia luminosa TPMS
lampeggia, significa che il sistema è
malfunzionante. Consultare un
Concessionario Autorizzato Mazda.
La segnalazione di errore del sistema si
può verificare nei seguenti casi:
•Quando nei pressi del veicolo è presente
un dispositivo che utilizza la stessa
frequenza radio dei sensori di pressione
pneumatici.
•Se si posiziona un dispositivo metallico
come ad esempio un navigatore
satellitare non originale, si potrebbero
creare interferenze con i segnali radio
trasmessi dal sensore pressione
pneumatici all'unità ricevitore.
•L'utilizzo dei seguenti dispositivi
all'interno del veicolo può provocare
interferenze con l'unità ricevitore.
•Dispositivo digitale come personal
computer.
•Convertitore di corrente come
convertitore DC-AC.
•Quando c'è una quantità eccessiva di
neve o ghiaccio sul veicolo, in
particolare intorno alle ruote.
•Quando le batterie dei sensori di
pressione pneumatici sono esaurite.
•Quando si usa una ruota su cui non è
installato il sensore di pressione
pneumatico.
•Quando si usano pneumatici rinforzati
sulle pareti laterali.
•Quando si usano le catene da neve.
tPneumatici e cerchi
AV V E R T E N Z A
Quando si controlla o regola la pressione
degli pneumatici, non applicare una forza
eccessiva sullo stelo della valvola presente
sull'unità cerchio. Si potrebbe danneggiare
lo stelo.
Cambio di pneumatici e cerchi
La procedura descritta di seguito permette
al sistema TPMS di riconoscere il codice
del segnale ID univoco dei sensori di
pressione pneumatici ogni volta che si
sostituiscono pneumatici o cerchi, come ad
esempio quando si montano pneumatici
invernali.
NOTA
Ciascun sensore di pressione pneumatico
ha un codice del segnale ID univoco. Il
codice del segnale va registrato nel
sistema TPMS prima che questo si attivi. Il
modo migliore per fare ciò è recarsi da un
Concessionario Autorizzato Mazda per
farsi sostituire gli pneumatici e registrare
il codice del segnale ID.
Quando si fanno sostituire gli
pneumatici da un Concessionario
Autorizzato Mazda
Quando un Concessionario Autorizzato
Mazda sostituisce gli pneumatici del
veicolo, provvederà alla registrazione del
codice del segnale ID del sensore
pressione pneumatico.

Al volante
Sistema di monitoraggio pressione pneumatici
4-139

Quando si cambiano gli pneumatici per
conto proprio
Se si sostituiscono gli pneumatici per
conto proprio o si fanno sostituire da terzi,
bisogna eseguire la procedura per la
registrazione del codice del segnale ID sul
TPMS.
1. Una volta sostituiti gli pneumatici,
commutare l'accensione su ON, quindi
su ACC o OFF.
2. Attendere circa 15 minuti.
3. Dopo circa 15 minuti, guidare il
veicolo ad una velocità di almeno 25
km/h per 10 minuti e il codice del
segnale ID del sensore pressione
pneumatico verrà registrato
automaticamente.
NOTA
Se si guida il veicolo entro 15 minuti dalla
sostituzione degli pneumatici, la spia
luminosa sistema di monitoraggio
pressione lampeggerà perché il codice del
segnale ID del sensore non è stato
registrato. In tal caso, parcheggiare il
veicolo per circa 15 minuti, dopodiché
guidare il veicolo per 10 minuti in modo
che il codice del segnale ID del sensore
venga registrato.
Sostituzione di pneumatici e cerchi
AVVERTENZA
¾Quando si sostituiscono pneumatici o
cerchi o entrambi, far eseguire il lavoro
da un Concessionario Autorizzato
Mazda altrimenti i sensori di pressione
pneumatici potrebbero danneggiarsi.
¾I cerchi della vostra Mazda sono
concepiti per l'installazione dei sensori di
pressione degli pneumatici. Non usare
cerchi non originali, altrimenti potrebbe
non essere possibile installare i sensori di
pressione degli pneumatici.
Dopo ogni sostituzione di cerchi o
pneumatici, verificare che i sensori di
pressione degli pneumatici siano installati.
Quando si sostituisce uno pneumatico, un
cerchio o entrambi, ci sono i seguenti tipi
di possibilità per l'installazione del sensore
pressione pneumatico.
•Il sensore pressione pneumatico viene
rimosso dal vecchio cerchio e installato
su quello nuovo.
•Viene utilizzato il medesimo sensore
pressione pneumatico sullo stesso
cerchio. Solo lo pneumatico viene
sostituito.
•Un nuovo sensore pressione pneumatico
viene installato su un nuovo cerchio.
NOTA
•Quando si acquista un sensore pressione
pneumatico nuovo, bisogna registrare il
codice del segnale ID. Per l'acquisto di
un sensore pressione pneumatico e la
registrazione del relativo codice del
segnale ID, contattare un
Concessionario Autorizzato Mazda.
•Quando si reinstalla su un cerchio un
sensore pressione pneumatico
precedentemente rimosso, sostituire
l'anello di tenuta (tenuta tra corpo
valvola/sensore e cerchio) del sensore.
Al volante
Sistema di monitoraggio pressione pneumatici
4-140

Sistema sensori di parcheggio*
Il sistema sensori di parcheggio utilizza dei sensori ad ultrasuoni che rilevano gli ostacoli
intorno al veicolo durante il parcheggio in garage o in strada quando la leva del cambio
(cambio manuale)/leva selettrice (cambio automatico) è in retromarcia (R). Il sistema è
dotato di un dispositivo di assistenza che informa il conducente circa la distanza indicativa
del veicolo dagli ostacoli che lo circondano tramite segnalazione acustica.

Sensore laterale posteriore
Sensore posteriore
ATTENZIONE
Non affidarsi totalmente al sistema sensori di parcheggio e verificare visivamente le
condizioni di sicurezza intorno al veicolo durante la guida.
Questo sistema può aiutare il conducente nelle manovre di parcheggio in retromarcia. Il
raggio d'azione dei sensori è limitato, pertanto, affidarsi unicamente al sistema durante la
guida può essere causa di incidente. Verificare sempre visivamente le condizioni di sicurezza
intorno al veicolo durante la guida.
NOTA
•Non installare accessori nel raggio d'azione dei sensori. Potrebbe alterare il
funzionamento del sistema.
•A seconda del tipo di ostacolo e delle condizioni circostanti, il raggio d'azione del sensore
si potrebbe ridurre o i sensori potrebbero non essere in grado di rilevare la presenza di
ostacoli.
•Il sistema potrebbe non operare normalmente in presenza delle condizioni seguenti:
•Presenza di fango, ghiaccio o neve sulla zona sensibile (ritorno al normale
funzionamento una volta pulita).
•Zona sensibile congelata (ritorno al normale funzionamento una volta scongelata).
•Sensore coperto con una mano.
•Sensore sottoposto ad eccessive sollecitazioni.
Al volante
Sistema sensori di parcheggio
*Alcuni modelli.4-141

•Veicolo inclinato in maniera eccessiva.
•Condizioni di caldo o freddo estremo.
•Veicolo in marcia su dossi, inclinazioni, ghiaia o manti erbosi.
•Presenza di ultrasuoni nelle vicinanze come il clacson di un altro veicolo, il rumore del
motore di un motociclo, il freno pneumatico di un autocarro o sensori di altri veicoli.
•Veicolo in marcia sotto pioggia intensa o su strada con pozzanghere.
•Antenna per radiotrasmittente o altri accessori simili installati sul veicolo.
•Veicolo in movimento verso un marciapiede alto o squadrato.
•Ostacolo troppo vicino al sensore.
•Gli ostacoli sotto al livello del paraurti non vengono rilevati. Gli ostacoli più bassi del
paraurti o sottili che vengono inizialmente rilevati potrebbero non essere più rilevati
mano a mano che il veicolo si avvicina.
•I seguenti tipi di ostacoli potrebbero non essere rilevati:
•Oggetti come cavi o funi
•Oggetti fonoassorbenti come cotone o neve
•Oggetti di forma angolare
•Oggetti molto alti e oggetti che si allargano nella parte superiore
•Oggetti piccoli e corti
•Se i paraurti subiscono dei colpi, anche se si tratta di incidenti di lieve entità, far sempre
controllare il sistema da un tecnico specializzato, noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Se i sensori vengono deviati, non rilevano gli ostacoli.
•Se non viene emessa la segnalazione, il sistema potrebbe essere malfunzionante.
Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•Il cicalino che segnala il malfunzionamento del sistema potrebbe non attivarsi se la
temperatura ambiente è estremamente rigida o c'è presenza di fango, ghiaccio o neve
sull'area sensibile. Rimuovere tutti i corpi estranei dall'area sensibile.
•Quando s'installa un gancio di traino, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Al volante
Sistema sensori di parcheggio
4-142

tRaggio d'azione sensore
I sensori rilevano la presenza di ostacoli all'interno del seguente raggio d'azione.

Raggio d'azione sensore posteriore
Raggio d'azione sensore laterale posteriore
B AA: Circa 55 cm (Circa 21,7 in)
B: Circa 150 cm (Circa 59,0 in)
ttFunzionamento del sistema sensori di parcheggio
Quando l'accensione è commutata su ON e la leva del cambio (cambio manuale)/leva
selettrice (cambio automatico) viene messa in posizione di retromarcia (R), la segnalazione
acustica si attiva e il sistema è abilitato all'uso.
tSegnalazione acustica sensori di parcheggio
Quando il sistema è attivo, la segnalazione acustica funziona come descritto di seguito.
Sensore posteriore
Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1
Massima distanzaCirca 150 cmŠ60,0 cmSuono intermittente con in-
tervalli lunghi
Lunga distanzaCirca 60,0Š45,0 cm
Suono intermittente con in-
tervalli medi
Media distanzaCirca 45,0Š35,0 cm
Suono intermittente con in-
tervalli brevi
Al volante
Sistema sensori di parcheggio
4-143

Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1
Corta distanzaEntro 35,0 cm circaSuono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
Sensore laterale posteriore
Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1
Lunga distanzaCirca 55,0Š38,0 cmSuono intermittente con in-
tervalli medi
Media distanzaCirca 38,0Š25,0 cm
Suono intermittente con in-
tervalli brevi
Corta distanzaEntro 25,0 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
NOTA
Se un ostacolo viene rilevato in una determinata zona per 6 secondi o più, la segnalazione
acustica cessa (eccetto per la zona a corta distanza). Se lo stesso ostacolo viene rilevato in
un'altra zona, si attiva la segnalazione acustica corrispondente.
Al volante
Sistema sensori di parcheggio
4-144

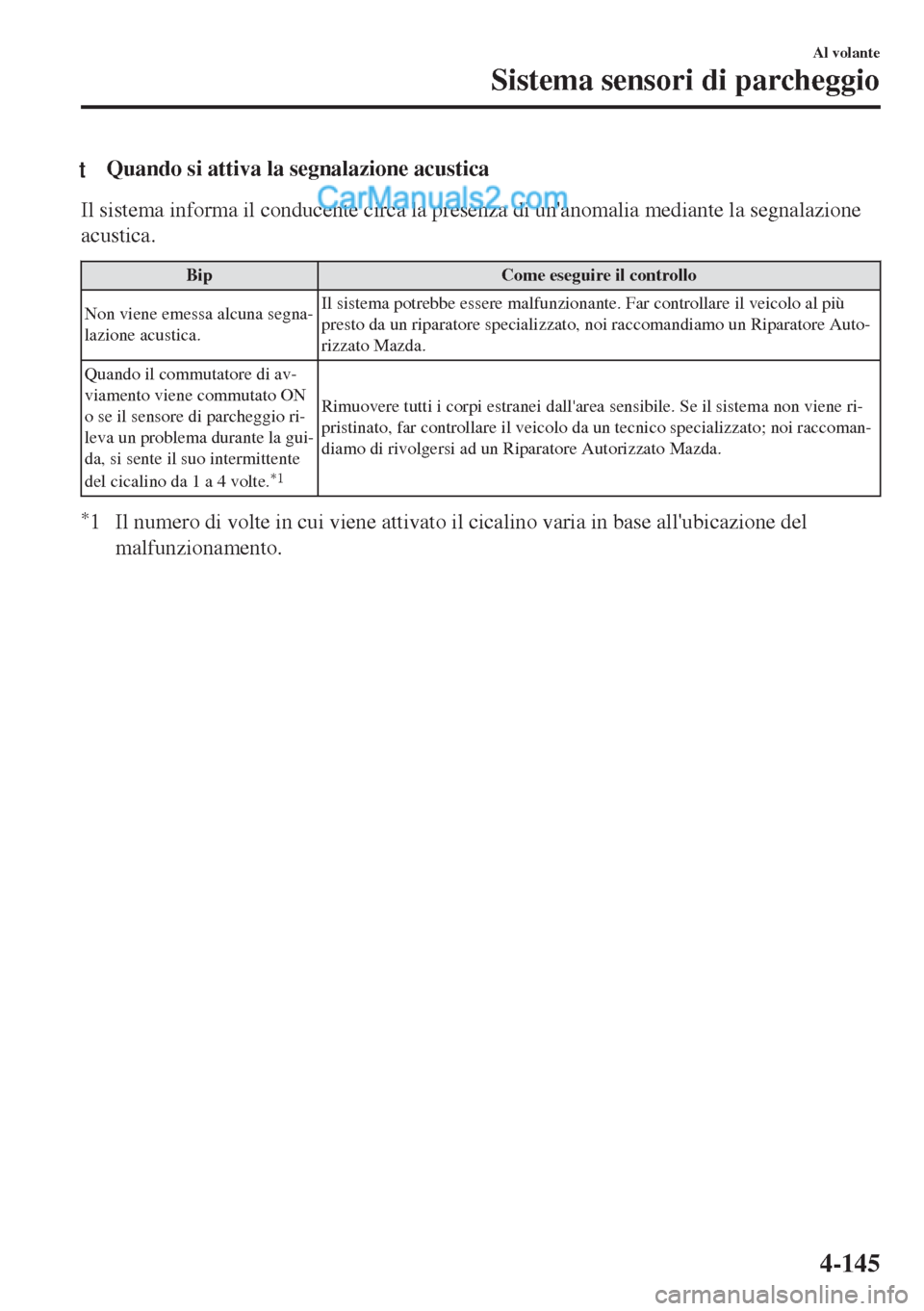

tQuando si attiva la segnalazione acustica
Il sistema informa il conducente circa la presenza di un'anomalia mediante la segnalazione
acustica.
Bip Come eseguire il controllo
Non viene emessa alcuna segna-
lazione acustica.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore Auto-
rizzato Mazda.
Quando il commutatore di av-
viamento viene commutato ON
o se il sensore di parcheggio ri-
leva un problema durante la gui-
da, si sente il suo intermittente
del cicalino da 1 a 4 volte.
*1
Rimuovere tutti i corpi estranei dall'area sensibile. Se il sistema non viene ri-
pristinato, far controllare il veicolo da un tecnico specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
*1 Il numero di volte in cui viene attivato il cicalino varia in base all'ubicazione del
malfunzionamento.
Al volante
Sistema sensori di parcheggio
4-145
