2017 MAZDA MODEL 2 Instruktionsbog (in Danish)

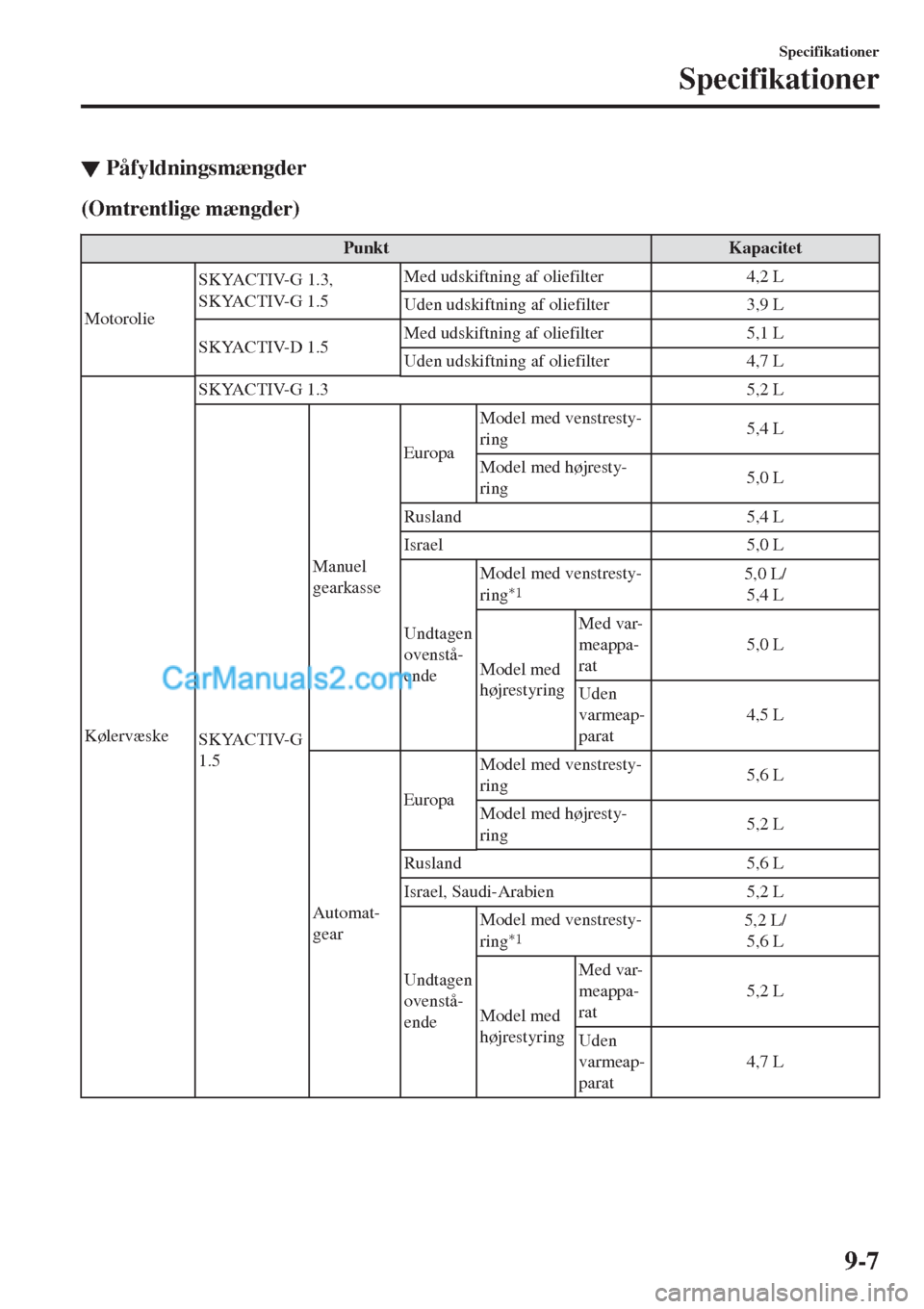

▼Påfyldningsmængder
(Omtrentlige mængder)
PunktKapacitet
MotorolieSKYACTIV-G 1.3,
SKYACTIV-G 1.5Med udskiftning af oliefilter 4,2 L
Uden udskiftning af oliefilter 3,9 L
SKYACTIV-D 1.5Med udskiftning af oliefilter 5,1 L
Uden udskiftning af oliefilter 4,7 L
KølervæskeSKYACTIV-G 1.3 5,2 L
SKYACTIV-G
1.5Manuel
gearkasseEuropaModel med venstresty-
ring5,4 L
Model med højresty-
ring5,0 L
Rusland 5,4 L
Israel 5,0 L
Undtagen
ovenstå-
endeModel med venstresty-
ring
*15,0 L/
5,4 L
Model med
højrestyringMed var-
meappa-
rat5,0 L
Uden
varmeap-
parat4,5 L
Automat-
gearEuropaModel med venstresty-
ring5,6 L
Model med højresty-
ring5,2 L
Rusland 5,6 L
Israel, Saudi-Arabien 5,2 L
Undtagen
ovenstå-
endeModel med venstresty-
ring
*15,2 L/
5,6 L
Model med
højrestyringMed var-
meappa-
rat5,2 L
Uden
varmeap-
parat4,7 L
Specifikationer
Specifikationer
9-7

PunktKapacitet
KølervæskeSKYACTIV-D
1.5Til motorEuropa 6,6 L
Undtagen
ovenstå-
endeModel med venstresty-
ring6,7 L
Model med højresty-
ring6,8 L
Til vandafkølet ladeluftsafkøler 2,0 L
Gearolie til
manuelt gearSKYACTIV-G 1.5 1,59 L
SKYACTIV-D 1.5 1,64 L
Gearolie til
automatgearSKYACTIV-G 1.3, SKYACTIV-G 1.5 7,2 L
SKYACTIV-D 1.5 7,8 L
Brændstoftank 44,0 L
Kontrollér olie- og væskestand med oliepind eller beholderens måler.*1 Motorkølevæskestanden svinger alt efter specifikationen.
▼Mål
Sedan
PunktBilens specifikationer
Totallængde 4.320 mm
Totalbredde 1.695 mm
Totalhøjde 1.470 mm
Forsporvidde 1.495 mm
Bagsporvidde 1.485 mm
Akselafstand 2.570 mm

Hatchback
PunktBilens specifikationer
Totallængde 4.060 mm
Totalbredde 1.695 mm
TotalhøjdeUndtagen Kolumbien 1.495 mm
Kolumbien 1.505 mm
ForsporviddeUndtagen Kolumbien 1.495 mm
Kolumbien 1.490 mm
Bagsporvidde 1.485 mm
Akselafstand 2.570 mm
Specifikationer
Specifikationer
9-8

▼Pærer
Udvendigt lys
Ly s p æ reKategori
Wa t tFN/ECE *1 (SAE)
ForlygterHalogenpære for-
lygterFjern-/nærlys 60/55 H4 (H4)
LED-forlygterFjernlys
LED
*2Š (Š)
Nærlys
LED
*2Š (Š)
Kørelys
*Med halogenforlygter
21/5*3W21/5W (7443)
Med LED-forlygter
LED
*2Š (Š)
PositionslysMed halogenfor-
lygterMed kørelys
21/5
*4W21/5W (7443)
Uden kørelys 5 W5W (Š)
Med LED-forlygter
LED
*2Š (Š)
Blinklys foran 21 WY21W (7443NA)
Tågeforlygter
*LED*2Š (Š)
Blinklys på siden
LED
*2Š (Š)
Højt monteret bremselys
LED
*2Š (Š)
Blinklys bagpå 21 WY21W (7443NA)
Bremselys/
baglygterPæretype 21/5 W21/5W (7443)
LED-type
LED
*2Š (Š)
Baklys 16 W16W (921)
Tågebaglygter
*21 W21W (7440)
Nummerpladelys 5 W5W (Š)
*1 FN/ECE står for De Forenede Nationers Økonomiske Kommission for Europa.*2 LED er en forkortelse for Light Emitting Diode (lysemitterende diode).*3 Pære med dobbelt glødetråd, kun 21 W-glødepære bruges imidlertid til kørelysene.*4 Pære med dobbelt glødetråd, kun 5 W-glødepære bruges imidlertid til positionslysene.
Kabinelys
Ly s p æ reKategori
Wa t tUNECE*1
Bagagerumslys (sedan) 3Š
Bagagerumslys (hatchback) 5Š
Kabinelys (for)Med kortlamper 8Š
Uden kortlamper 10Š
Kabinelys (bag)
*10Š
*1 FN/ECE står for De Forenede Nationers Økonomiske Kommission for Europa.
Specifikationer
Specifikationer
*Visse modeller.9-9

▼Dæk
Eksempel på dækmærke og dets betydning
Nominel dækbredde
Nominelt højde/breddeforhold i %
OpbygningskodeMudder og sne
Hastighedssymbol
Belastningsindeks (ikke på ZR-dæk)
Nominel fæl
gdiameter i tommer
Dækmærkeinformation
Vælg de korrekte dæk til bilen ved hjælp af nedenstående dækmærkeinformation.
HastighedssymbolMaksimal hastighed
Q Op til 160 km/t
U Op til 170 km/t
S Op til 180 km/t
F Op til 190 km/t
U Op til 200 km/t
H Op til 210 km/t
V Op til 240 km/t
W Op til 270 km/t
Y Op til 300 km/t
ZR Over 240 km/t
Dæk og dæktryk
BEMÆRK
Dækkene er optimalt tilpasset bilens chassis.
Mazda anbefaler, at man ved dækskifte anvender den type dæk, der sad på bilen fra
fabrikken. Du skal kontakte en fagekspert for at få yderligere oplysninger. Vi anbefaler et
autoriseret Mazda-værksted.
Du finder dækstørrelser og dæktryk i dæktrykstabellen (side 6-44).
Efter justering af dæktrykket er det nødvendigt at starte systemet til overvågning af dæktryk
for at sikre, at systemet fungerer normalt.
Se "Start af systemet til overvågning af dæktryk" på side 4-185.
Specifikationer
Specifikationer
9-10

Standarddæk
DækstørrelseDæktryk
Op til 3 personer-Fuld last
185/65R15 88TTy p e A
*1For 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Bag 210 kPa (2,1 bar, 30 psi) 320 kPa (3,2 bar, 46 psi)
Ty p e B
*1For 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Bag 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
Ty p e C
*1For 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Bag 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
Ty p e D
*1For 240 kPa (2,4 bar, 35 psi) 260 kPa (2,6 bar, 38 psi)
Bag 210 kPa (2,1 bar, 30 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16 86HTy p e A
*1For 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Bag 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
Ty p e B
*1For 250 kPa (2,5 bar, 36 psi) 270 kPa (2,7 bar, 39 psi)
Bag 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
Ty p e C
*1For 260 kPa (2,6 bar, 38 psi) 270 kPa (2,7 bar, 39 psi)
Bag 230 kPa (2,3 bar, 33 psi) 330 kPa (3,3 bar, 48 psi)
1 persons vægt: Ca. 75 kg*1 Kontrollér dæktrykmærkaten (dørramme i førerside) for at se det korrekte dæktryk. Se "Dæktryketiket" på side
9-3.
Midlertidigt reservehjul*
DækstørrelseDæktryk
T125/90R15 96M 420 kPa (60 psi)
T125/70D15 95M 420 kPa (60 psi)
165/65R14 79M 250 kPa (2,5 bar, 36 psi)
Specifikationer
Specifikationer
*Visse modeller.9-11

Vinterdæk
DækstørrelseDæktryk
Op til 3 personer-Fuld last
185/65R15
*1 MSFor230 kPa (2,3 bar, 33 psi)
*3/
240 kPa (2,4 bar, 35 psi)*4260 kPa (2,6 bar, 38 psi)
Bag 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
185/60R16
*2MSFor250 kPa (2,5 bar, 36 psi)
*3/
260 kPa (2,6 bar, 38 psi)*4270 kPa (2,7 bar, 39 psi)
Bag 250 kPa (2,5 bar, 36 psi)320 kPa (3,2 bar, 46 psi)
*5/
350 kPa (3,5 bar, 50 psi)*6
1 persons vægt: Ca. 75 kg*1 Belastningsindeks og hastighedssymbol: 88Q/88S/88T*2 Belastningsindeks og hastighedssymbol: 86Q/86S/86T/86H*3 SKYACTIV-G 1.5*4 SKYACTIV-D 1.5*5 Belastningsindeks og hastighedssymbol: 86Q/86S/86T*6 Belastningsindeks og hastighedssymbol: 86H
Hjulmøtrikkernes tilspændingsmoment
Ved montering af et dæk skal hjulmøtrikken tilspændes til følgende moment.
108Š147 N>ƒm (12Š14 kgf>ƒm)
▼Sikringer
Se afsnittet "Sikringer" på side 6-60.
▼Bremser
Hvis du ønsker oplysninger om slidgrænsespecifikationer for skivebremserne og tromlerne
eller målemetoden, skal du kontakte en fagekspert. Vi anbefaler et autoriseret
Mazda-værksted. Oplysningerne er gjort gratis tilgængelige.
Specifikationer
Specifikationer
9-12

Tilpasningsmuligheder
Følgende tilpasningsmuligheder kan indstilles eller ændres af kunden eller et autoriseret
Mazda-værksted. Kontakt et autoriseret Mazda-værksted for at få flere oplysninger.
Desuden kan nogle af tilpasningsmulighederne ændres af kunden alt efter funktionen.
De tilpasningsmuligheder og indstillinger, som kan ændres, er forskellige alt efter marked
og specifikation.
Ændring af indstillinger
Indstillinger kan ændres vha. midterdisplayet.
A: Se afsnittet "Indstillinger" på side 5-137.
B: Se afsnittet "Brændstoføkonomiovervågning" på side 4-90.
C: Se "Active Driving Display" på side 4-34.
Indstillinger kan ændres vha. bilens kontakter.
D: Se "Automatisk låsnings-/oplåsningsfunktion" på side 3-15.
E: Se afsnittet "Fjernbetjening" på 3-4.
F: Se afsnittet "Låsning og oplåsning med betjeningskontakt (med avanceret nøglefri
funktion)" på side 3-12.
Indstillinger kan ændres af et autoriseret Mazda-værksted.
PunktFunktionFabriksindstillingTilgængelige indstillin-
ger
Ændring
af indstil-
linger
Sikkerhed
Smart City Brake Support
[Fremad] (SCBS F) (side 4-149)
Smart City Brake Support [Bak-
kørsel] (SCBS R) (side 4-154)Driftsdygtig/ikke driftsdygtig
*1Til Til/fra AŠ
Smart Brake Support (SBS) (si-
de 4-160)Systemet kan ændres, så Smart Brake
Support (SBS) ikke er aktivt.
*1Til Til/fra AŠ
Intervallet, hvormed kollisionsad-
varslen aktiveres, kan ændres.Nær Nær/Fjern AŠ
Lydstyrken af kollisionsadvarslen
kan ændres.Høj Fjern-/nærlys fra AŠ
Specifikationer
Tilpasningsmuligheder
9-13

PunktFunktionFabriksindstillingTilgængelige indstillin-
ger
Ændring
af indstil-
linger
Lane Departure Warning System
(LDWS) (side 4-108)Advarselslyden for Lane Departure
Warning System (LDWS) kan æn-
dres.
*2Buldrestrimmel Bip/buldrestrimmel AŠ
Lydstyrken af advarsels-
lyden for Lane Departure
Warning System (LDWS)
kan ændres.Buldren Lav Høj/Mellem/Lav AŠ
Lyd Lav Fjern-/nærlys AŠ
Advarselstimingen, hvorved Lane
Departure Warning System (LDWS)
bestemmer, at bilen kan have afveget
fra dens vognbane, kan ændres.På linjeInden for linje/
På linje/
Uden for linjeAŠ
Følsomheden af advarslen for Lane
Departure Warning System (LDWS)
kan ændres.Midt LAV Høj/midt LAV/LAV AŠ
Blind Spot Monitoring (BSM)
(side 4-114)Systemet kan ændres, så Blind Spot
Monitoring (BSM) ikke er aktivt.*1Til Til/fra AŠ
Styrke af advarselslyd*3HøjHøj/
Lav/
FraAŠ
Driver Attention Alert (DAA)
(side 4-123)Systemet kan ændres, så Driver At-
tention Alert (DAA) ikke er aktiv.*1Til Til/fra AŠ
Distance Recognition Support
System (DRSS) (side 4-121)Systemet kan ændres, så Distance
Recognition Support System (DRSS)
ikke er aktivt.*1Til Til/fra AŠ
Den afstand, hvorved køretøjet for-
ude og din bil vil begynde at blinke
hvidt på displayet, kan ændres.Nær Fjern/Mellem/Nær AŠ
Bil
Dørlåse (side 3-15)Betjeningstilstand for funktion til
automatisk låsning/oplåsningLås: Kørsel, lås
op: IGN OffFra/
Lås under kørsel/
Lås: Kørsel, lås op: IGN
Off/
Lås ved skifte ud af P/
Lås: Skift fra P, lås op: i
P/
Lås: Kørsel, lås op: I PAD
Nøglefrit adgangssystem (side
3-3)Tid til automatisk låsning af dør 30 sekunder90 sekunder/
60 sekunder/
30 sekunderAŠ
Specifikationer
Tilpasningsmuligheder
9-14
