2017 MAZDA MODEL 2 Instruktionsbog (in Danish)

Bakskærm*
Bakskærmen giver visuelle billeder bagud ved bakning af bilen.
ADVARSEL
Kør altid forsigtigt ved at bekræfte sikkerheden bagud og omkring bilen ved at kigge
dig godt omkring:
Hvis du bakker bilen udelukkende ved at kigge på skærmen er farligt, fordi det kan
føre til en ulykke eller en kollision med et objekt. Bakskærmen er kun et visuelt
hjælpemiddel til bakning af bilen. Billederne på skærmen kan være anderledes end de
faktiske forhold.
FORSIGTIG
•Brug ikke bakskærmen under følgende omstændigheder: Brug af bakskærmen under
følgende omstændigheder er farligt og kan medføre personskade eller beskadigelse af
bilen eller begge.
•Isbelagte eller snedækkede veje.
•Når snekæder eller reservehjul er monteret.
•Bagklappen ikke er lukket helt.
•Bilen befinder sig på en skråning.
•Når displayet er koldt, kan billeder løbe hen over skærmen og kan være mørkere end
normalt, hvilket kan gøre det svært at bekræfte bilens omgivende betingelser. Kør altid
forsigtigt ved at bekræfte sikkerheden bagud og omkring bilen ved at kigge dig godt
omkring.
•Anvend ikke for stor kraft på kameraet. Kamerapositionen og -vinklen kan afvige.
•Adskil, modificer eller fjern ikke kameraet, da det så muligvis ikke længere vil være
vandtæt.
•Kameradækslet er fremstillet i plastik. Anvend ikke affedningsmidler, organiske
opløsningsmidler, voks eller glasbelægningsmidler på kameradækslet. Hvis noget
sådant spildes på dækslet, skal det øjeblikkeligt aftørres med en blød klud.
•Gnid ikke kraftigt på kameradækslet med en slibende eller hård børste. Kameradækslet
eller linsen kan blive ridset, og dette kunne påvirke billederne.
Under kørsel
Bakskærm
*Visse modeller.4-187

BEMÆRK
•Hvis vand, sne eller mudder sidder fast på kameralinsen, skal du tørre det af med en
blød klud. Hvis det ikke kan tørres af, skal du bruge et mildt rengøringsmiddel.
•Hvis kameraets temperatur ændres hurtigt (varm til kold, kold til varm), vil
bakskærmen muligvis ikke fungere korrekt.
•Kontakt en fagekspert, når dækkene skal udskiftes. Vi anbefaler et autoriseret
Mazda-værksted. Udskiftning af dækkene kan føre til en afvigelse af styrelinjerne, der
vises på skærmen.
•Hvis bilens forside, side eller bagside har været involveret i en kollision, kan
justeringen af bakkameraet (placering, monteringsvinkel) være afveget fra normalen.
Kontakt altid en fagekspert for at få bilen inspiceret. Vi anbefaler et autoriseret
Mazda-værksted.
•Hvis der vises "Intet videosignal tilgængeligt" på displayet, kan der være et problem
med kameraet. Få bilen efterset af en fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
▼Placering af det bagudrettede parkeringskamera
Bagudrettet parkeringskamera Sedan Hatchback
▼▼Skift til bakskærmens display
Flyt gearstangen til stillingen R med tændingen stillet på ON for at skifte visningen til
bakskærmens display.
BEMÆRK
Når gearstangen flyttes fra stillingen R til en anden stilling, returnerer skærmen til det
forrige display.
Under kørsel
Bakskærm
4-188

▼Område, der kan vises på skærmen
Billederne på skærmen kan være anderledes end de faktiske forhold.

(Skærmvisning)
Kofanger
Objekt (Faktisk visning)
Bagagerumsklap (sedan) /
kofanger (hatchback)
Kontrollér omgivelserne for sikkerhed
BEMÆRK
•Det område, der kan vises, afhænger af bilen og vejbetingelserne.
•Det område, der kan vises, er begrænset. Objekter under kofangeren eller omkring
kofangernes ender kan ikke vises.
•Afstanden, der ses i det viste billede, er anderledes end den faktiske afstand, fordi det
bagudrettede parkeringskamera er udstyret med en bestemt linse.
•Noget valgfrit monteret tilbehør kan blive registreret af kameraet. Du bør ikke
installere nogen ekstradele, der kan komme i vejen for kameravisningen, f.eks. belyste
dele eller dele, der er fremstillet i reflekterende materiale.
•Det kan være svært at se displayet under følgende betingelser. Det angiver dog ikke
nogen fejlfunktion.
•I mørke områder.
•Når temperaturen omkring linsen er høj/lav.
•Når kameraet er vådt, f.eks. på en regnvejrsdag eller i perioder med høj
luftfugtighed.
•Når fremmedlegemer, f.eks. mudder, sidder fast omkring kameraet.
•Når kameralinsen reflekterer sollys eller lysstråler fra forlygter.
•Billedvisningen kan blive forsinket, hvis temperaturen omkring kameraet er lav.
Under kørsel
Bakskærm
4-189

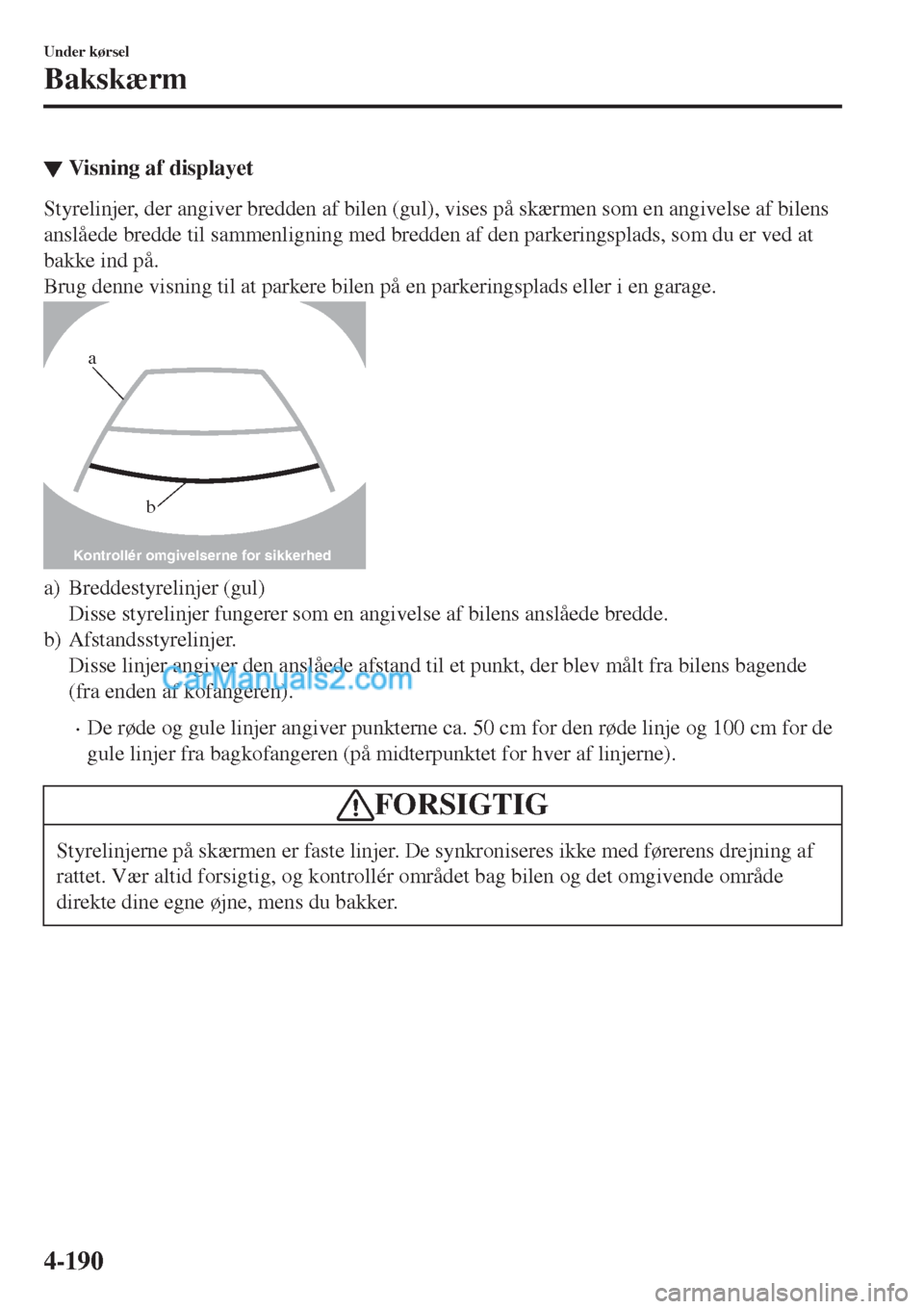

▼Visning af displayet
Styrelinjer, der angiver bredden af bilen (gul), vises på skærmen som en angivelse af bilens
anslåede bredde til sammenligning med bredden af den parkeringsplads, som du er ved at
bakke ind på.
Brug denne visning til at parkere bilen på en parkeringsplads eller i en garage.
b
a
Kontrollér omgivelserne for sikkerhed
a) Breddestyrelinjer (gul)
Disse styrelinjer fungerer som en angivelse af bilens anslåede bredde.
b) Afstandsstyrelinjer.
Disse linjer angiver den anslåede afstand til et punkt, der blev målt fra bilens bagende
(fra enden af kofangeren).
•De røde og gule linjer angiver punkterne ca. 50 cm for den røde linje og 100 cm for de
gule linjer fra bagkofangeren (på midterpunktet for hver af linjerne).
FORSIGTIG
Styrelinjerne på skærmen er faste linjer. De synkroniseres ikke med førerens drejning af
rattet. Vær altid forsigtig, og kontrollér området bag bilen og det omgivende område
direkte dine egne øjne, mens du bakker.
Under kørsel
Bakskærm
4-190

▼Betjening af bakskærm
Betjeningen af bakskærmen under bakning varierer efter trafik- og vejbetingelserne og
bilens tilstand. Mængden af styring og timingen varierer også efter betingelserne, så du skal
bekræfte omgivelsesbetingelserne med dine egne øjne og styre bilen i overensstemmelse
med betingelserne.
Vær opmærksom på ovennævnte forsigtighedsregler, før du bruger bakskærmen.
BEMÆRK
Billeder, der vises på skærmen fra det bagudrettede parkeringskamera, er omvendte
billeder (spejlbilleder).
1. Flyt gearstangen til stillingen R for at skifte visningen til bakskærmens display.
2. Bak først, når du har bekræftet bilens omgivende betingelser.

(Displaytilstand) (Bilens tilstand)
Kontrollér omgivelserne for sikkerhed
3. Når bilen begynder at køre ind på parkeringspladsen, skal du fortsætte med at bakke
langsomt, så afstanden mellem bilens breddelinjer og siderne af parkeringspladsen til
venstre og højre er mere eller mindre ens.
4. Fortsæt med at justere på rattet, indtil bilens breddestyrelinjer er parallelle med venstre
og højre side af parkeringspladsen.
Under kørsel
Bakskærm
4-191

5. Når de er parallelle, skal du rette hjulene lige fremad, og bakke bilen langsomt ind på
parkeringspladsen. Fortsæt med at kontrollere bilens omgivelser, og stop bilen i den
bedste position. (Hvis parkeringspladsen har opdelingslinjer, skal du kontrollere, om
bilens breddestyrelinjer er parallelle med dem).

(Displaytilstand) (Bilens tilstand)
Kontrollér omgivelserne for sikkerhed
6. Når gearstangen flyttes fra stillingen R til en anden stilling, returnerer skærmen til det
forrige display.
Under kørsel
Bakskærm
4-192

BEMÆRK
Fordi der kan være en forskel mellem det viste billede, f.eks. som angivet nedenfor, og de
faktiske betingelser ved parkering, skal du altid kontrollere sikkerhedssituationen bag
bilen og i det omgivende område med dine egne øjne.
•I billedet af parkeringspladsen (eller garagen), der er vist på skærmen, kan bagenden
og afstandsstyrelinjerne se ud til at være parallelle på skærmen, men på trods af det er
de ikke nødvendigvis parallelle på jorden.
•Når du parkerer på en plads, der kun har en opdelingslinje på én side af
parkeringspladsen, ser opdelingslinjen og bilens breddestyrelinje ud til at være
parallelle på skærmen, men de er muligvis ikke parallelle på jorden.

Kontrollér omgivelserne for sikkerhed
Under kørsel
Bakskærm
4-193

▼Afvigelse mellem faktiske vejbetingelser og vist billede
Der forekommer en vis afvigelse mellem den faktiske vej og den viste vej. En sådan
afvigelse i afstandsperspektiv kan føre til en ulykke. Bemærk følgende betingelser, der kan
forårsage en afvigelse i afstandsperspektivet.
Når bilen hælder som følge af vægten af passagerer og last.
Når bilens bagende er sænket, ser det objekt, der vises på skærmen, ud til at være længere
væk, end det er i virkeligheden.
Variation Objekt
Når der er stejl hældning bag bilen.
Når der er en stejl opadgående hældning (ned ad bakke) bag bilen, ser det objekt, der vises
på skærmen, ud til at være længere væk, end det er i virkeligheden.
Virker længere
væk end den
faktiske afstandVirker
nærmere end
den faktiske
afstand
Objekt på faktisk
position Objekt på faktisk position
Objekt på skærm
A: Afstand mellem bilen og o
bjektet, der vises på skærmen.
B: Faktisk afstand mellem bilen og objektet.Objekt på skærm
Under kørsel
Bakskærm
4-194
