INFORMACIÓN GENERAL
AVISOS
No exceda las cargas máximas del
eje delantero y trasero de su
vehículo.
No olvide asegurar adecuadamente
todos los objetos sueltos.
Coloque el equipaje y otras cargas
tan abajo y tan adelante como sea
posible dentro del compartimiento
de equipajes o del espacio para carga.
No conduzca con la compuerta
levadiza o la puerta trasera abierta.
Los gases de escape podrían ingresar
al vehículo.
No permita que ningún elemento
haga contacto con las ventanas
traseras.
Nota: Al cargar objetos de gran longitud en
el vehículo, por ejemplo tubos, maderas o
muebles, sea cuidadoso a fin de evitar
daños en la vestidura interior.
CUBIERTAS DEL
COMPARTIMIENTO DE
EQUIPAJES - 5 PUERTAS
ALERTA
No coloque objetos en la cubierta de
equipajes.
Cómo retirar la cubierta
1
3
2
E174649
Instale siguiendo el procedimiento de
desmontaje en orden inverso.
LÍMITE DE CARGA
Carga del vehículo: con y sin
remolque
Esta sección lo guiará en la forma
adecuada de cargar el vehículo y/o el
remolque, para mantener el peso del
vehículo cargado dentro de su capacidad
de diseño, con o sin remolque. La carga
adecuada del vehículo le permitirá
aprovechar al máximo el diseño de su
vehículo. Antes de cargar su vehículo,
familiarícese con los siguientes términos
para determinar los pesos máximos del
vehículo, con o sin remolque, que se
encuentran en la Etiqueta de llantas y en
la Etiqueta de certificación del
cumplimiento de las normas de seguridad
del vehículo:
Peso base listo para rodar: es el peso
del vehículo con tanque lleno de
combustible y todo su equipamiento
estándar. No incluye pasajeros, carga, ni
equipos opcionales.
94
Figo/Ka (CDU) , esMEX
Transporte de carga
procarmanuals.com

Peso del vehículo listo para rodar: es el
peso del vehículo nuevo, al momento de
recogerlo con su distribuidor autorizado,
más todo su equipamiento optativo y/o
de posventa.Carga útil: es el peso combinado de carga
y pasajeros que transporta el vehículo. La
carga útil máxima del vehículo se puede
encontrar en la Etiqueta de llantas o en el
Pilar B o en el borde de la puerta del
conductor (es posible que los vehículos
exportados fuera de Estados Unidos y
Canadá no tengan una Etiqueta de
llantas). Busque
“THE COMBINED
WEIGHT OF OCCUPANTS AND CARGO
SHOULD NEVER EXCEED XXX kg OR
XXX lb. ” para conocer la carga útil
máxima. La carga útil señalada en la
Etiqueta de llantas es la carga útil máxima
para el vehículo según lo determinado en la planta de ensamblaje. Si instala en el
vehículo algún equipo de posventa o
instalado por el distribuidor autorizado, el
peso de dicho equipo se debe restar de la
carga útil señalada en la Etiqueta de
llantas para determinar la nueva carga útil. ALERTA
La capacidad de carga real de su
vehículo puede estar limitada por la
capacidad de volumen (cuánto
espacio disponible hay) o por la capacidad
de carga útil (cuánto peso puede
transportar el vehículo). Una vez que ha
alcanzado la carga útil máxima de su
vehículo, no agregue más carga, incluso si
hay espacio disponible. La sobrecarga o
carga inadecuada del vehículo puede
contribuir a que usted pierda el control del
vehículo y ocurra una volcadura. 95
Figo/Ka (CDU) , esMEX Transporte de carga
procarmanuals.comE143816CARGAÚTIL

Peso de la carga: es todo el peso
agregado al Peso base listo para rodar,
incluyendo la carga y el equipamiento
opcional. Al arrastrar remolques, la carga
de la lanza del remolque o el peso del
pivote de arrastre también es parte de la
carga.
GAW (Peso bruto del eje)
: es el peso
total que se apoya en cada eje (delantero
y trasero) incluido el peso del vehículo listo
para rodar y toda la carga útil. GAWR (Peso bruto vehicular del eje)
:
es el peso máximo admisible que puede
transportar un solo eje (delantero o
trasero). Estos números aparecen en la
Etiqueta de certificación del cumplimiento
de las normas de seguridad. La etiqueta
debe estar adherida al pilar de bisagra de
la puerta, al poste de seguro de la puerta
o al borde de la puerta junto al poste de
seguro de la puerta, junto a la posición del
asiento del conductor. La carga total en
cada eje nunca debe exceder su Peso
bruto vehicular del eje. GVW (Peso bruto vehicular): es el peso
del vehículo listo para rodar, más la carga,
más los pasajeros.
GVWR (Peso bruto vehicular máximo):
es el peso máximo admisible del vehículo
totalmente cargado (incluidas todas las
opciones, el equipamiento, los pasajeros
y la carga). Aparece en la Etiqueta de
certificación del cumplimiento de las
normas de seguridad. La etiqueta debe
estar adherida al pilar de bisagra de la
96
Figo/Ka (CDU) , esMEX Transporte de carga
procarmanuals.comE143817CARGA E143818GVW

puerta, al poste de seguro de la puerta o
al borde de la puerta junto al poste de
seguro de la puerta, junto a la posición del
asiento del conductor.
El peso bruto del
vehículo nunca debe exceder el peso
bruto vehicular máximo.
Solo ejemplo: ALERTA
Si excede los límites de peso
vehicular del eje que indica la
Etiqueta de certificación de
cumplimiento de las normas de seguridad,
puede ocasionar deficiencias en el
rendimiento y la maniobrabilidad del
vehículo; daños en el motor, la transmisión
y/o la estructura del vehículo; graves daños
al vehículo; pérdida de control y lesiones
personales. GCW (Peso bruto combinado): es el
peso bruto del vehículo más el peso del
remolque totalmente cargado. GCWR (Peso bruto vehicular
combinado máximo): es el peso máximo
admisible del vehículo y del remolque
cargado, incluidos toda la carga y los
pasajeros que el vehículo puede
transportar sin riesgo de sufrir daños.
(Importante: El sistema de frenos de los
vehículos de arrastre está calculado en
función del Peso bruto vehicular máximo,
97
Figo/Ka (CDU) , esMEX Transporte de carga
procarmanuals.comE142511 E143819GCWGVW

no del Peso bruto vehicular combinado
máximo). Deben usarse frenos funcionales
independientes para el control seguro de
los vehículos y remolques arrastrados si el
Peso bruto combinado del vehículo de
arrastre más el remolque sobrepasa el
Peso bruto vehicular máximo del vehículo
de arrastre.
El Peso bruto combinado
nunca debe exceder el Peso bruto
vehicular combinado máximo.
Peso máximo del remolque cargado:
Es el mayor peso de un remolque
completamente cargado que el vehículo
puede arrastrar. Supone un vehículo solo
con opciones indispensables, peso del
conductor y del pasajero delantero (68
kilogramos [150 libras] cada uno), sin peso
de la lanza (interna o externa) y una carga
de remolque de 10
– 15 % (remolque
convencional) o un peso del pivote de
arrastre de 15
– 25 % (remolque de cinco
ruedas). Consulte un distribuidor
autorizado para obtener información
detallada.
Carga de la lanza o peso del pivote de
arrastre con quinta rueda
: se refiere al
peso que un remolque aplica sobre el
enganche de arrastre.
Ejemplos: para un remolque convencional
de 2268 kilogramos (5000 libras),
multiplique 5000 por 0.10 y 0.15 para
obtener el límite de carga de la lanza
apropiado, es decir, de 227 a
340 kilogramos (500 a 750 libras). Para
un remolque con quinta rueda de
5.216 kilogramos (11.500 libras),
multiplique por 0.15 y 0.25 para obtener el
rango de carga adecuado del pivote de
arrastre, que es de 782 a 1.304 kilogramos
(1.725 a 2.875 libras). AVISOS
No exceda el GVWR o el GAWR
específicos en la Etiqueta de
certificación del cumplimiento de las
normas de seguridad. AVISOS
No utilice llantas de refacción con
una capacidad de transporte de
carga inferior a las originales, porque
pueden disminuir las limitaciones del
GVWR y del GAWR del vehículo. Las
llantas de refacción con un límite mayor
que las originales no aumentan las
limitaciones del GVWR ni del GAWR. Si excede alguna limitación de peso
vehicular máximo puede provocar
graves daños al vehículo o lesiones
personales. Pasos para determinar el límite
correcto de carga:
1. Ubique el mensaje "The combined
weight of occupants and cargo should
never exceed XXX kg or XXX lb." en la
etiqueta del vehículo.
2. Determine el peso combinado del conductor y los pasajeros que viajarán
en el vehículo.
3. Reste el peso combinado del conductor y los pasajeros de XXX kg o
XXX lb.
4. La cifra resultante es igual a la cantidad disponible de carga y
capacidad de carga de equipaje. Por
ejemplo, si la cantidad “
XXX” es igual
a 1,400 lb y habrá cinco pasajeros de
150 lb en el vehículo, la cantidad de
carga y capacidad de carga de equipaje
disponible es 650 lb (1400-750 (5 x
150) = 650 lb).
5. Determine el peso combinado del equipaje y la carga que llevará el
vehículo. Ese peso no puede exceder,
sin correr peligro, la capacidad de carga
de equipaje y la carga disponible
calculadas en el Paso 4.
98
Figo/Ka (CDU) , esMEX Transporte de carga
procarmanuals.com

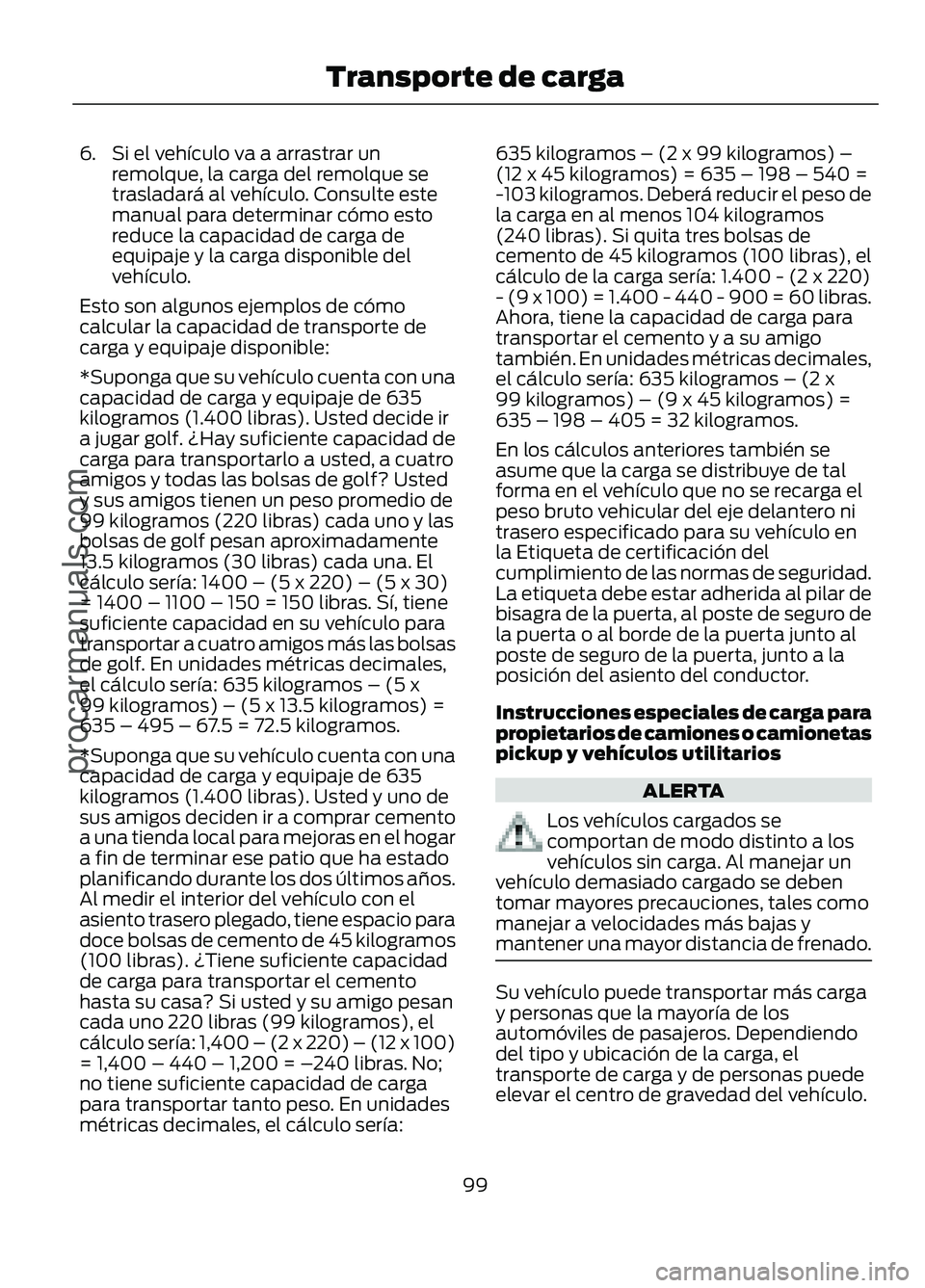

6. Si el vehículo va a arrastrar un
remolque, la carga del remolque se
trasladará al vehículo. Consulte este
manual para determinar cómo esto
reduce la capacidad de carga de
equipaje y la carga disponible del
vehículo.
Esto son algunos ejemplos de cómo
calcular la capacidad de transporte de
carga y equipaje disponible:
*Suponga que su vehículo cuenta con una
capacidad de carga y equipaje de 635
kilogramos (1.400 libras). Usted decide ir
a jugar golf. ¿Hay suficiente capacidad de
carga para transportarlo a usted, a cuatro
amigos y todas las bolsas de golf? Usted
y sus amigos tienen un peso promedio de
99 kilogramos (220 libras) cada uno y las
bolsas de golf pesan aproximadamente
13.5 kilogramos (30 libras) cada una. El
cálculo sería: 1400 – (5 x 220) – (5 x 30)
= 1400 – 1100 – 150 = 150 libras. Sí, tiene
suficiente capacidad en su vehículo para
transportar a cuatro amigos más las bolsas
de golf. En unidades métricas decimales,
el cálculo sería: 635 kilogramos
– (5 x
99 kilogramos) – (5 x 13.5 kilogramos) =
635 – 495 – 67.5 = 72.5 kilogramos.
*Suponga que su vehículo cuenta con una
capacidad de carga y equipaje de 635
kilogramos (1.400 libras). Usted y uno de
sus amigos deciden ir a comprar cemento
a una tienda local para mejoras en el hogar
a fin de terminar ese patio que ha estado
planificando durante los dos últimos años.
Al medir el interior del vehículo con el
asiento trasero plegado, tiene espacio para
doce bolsas de cemento de 45 kilogramos
(100 libras). ¿Tiene suficiente capacidad
de carga para transportar el cemento
hasta su casa? Si usted y su amigo pesan
cada uno 220 libras (99 kilogramos), el
cálculo sería: 1,400 – (2 x 220) – (12 x 100)
= 1,400
– 440 – 1,200 = – 240 libras. No;
no tiene suficiente capacidad de carga
para transportar tanto peso. En unidades
métricas decimales, el cálculo sería: 635 kilogramos
– (2 x 99 kilogramos) –
(12 x 45 kilogramos) = 635 – 198 – 540 =
-103 kilogramos. Deberá reducir el peso de
la carga en al menos 104 kilogramos
(240 libras). Si quita tres bolsas de
cemento de 45 kilogramos (100 libras), el
cálculo de la carga sería: 1.400 - (2 x 220)
- (9 x 100) = 1.400 - 440 - 900 = 60 libras.
Ahora, tiene la capacidad de carga para
transportar el cemento y a su amigo
también. En unidades métricas decimales,
el cálculo sería: 635 kilogramos
– (2 x
99 kilogramos) – (9 x 45 kilogramos) =
635 – 198 – 405 = 32 kilogramos.
En los cálculos anteriores también se
asume que la carga se distribuye de tal
forma en el vehículo que no se recarga el
peso bruto vehicular del eje delantero ni
trasero especificado para su vehículo en
la Etiqueta de certificación del
cumplimiento de las normas de seguridad.
La etiqueta debe estar adherida al pilar de
bisagra de la puerta, al poste de seguro de
la puerta o al borde de la puerta junto al
poste de seguro de la puerta, junto a la
posición del asiento del conductor.
Instrucciones especiales de carga para
propietarios de camiones o camionetas
pickup y vehículos utilitarios ALERTA
Los vehículos cargados se
comportan de modo distinto a los
vehículos sin carga. Al manejar un
vehículo demasiado cargado se deben
tomar mayores precauciones, tales como
manejar a velocidades más bajas y
mantener una mayor distancia de frenado. Su vehículo puede transportar más carga
y personas que la mayoría de los
automóviles de pasajeros. Dependiendo
del tipo y ubicación de la carga, el
transporte de carga y de personas puede
elevar el centro de gravedad del vehículo.
99
Figo/Ka (CDU) , esMEX Transporte de carga
procarmanuals.com

PUNTOS DE REMOLQUE
Anillo de remolque delantero
La argolla de remolque se encuentra
ubicada en el compartimiento de equipaje,
debajo de la cubierta del piso.
El ojillo de remolque siempre debe llevarse
en el vehículo.
Retire la cubierta haciendo palanca e
instale el anillo de remolque.
Nota:
La argolla de remolque posee una
rosca a la izquierda. Para instalarlo, gírelo
en sentido opuesto a las manecillas del
reloj. Asegúrese de que la argolla de
remolque esté bien apretada.
Gancho de remolque trasero
Nota: Use cuerda de remolque de más de
1,5 m de longitud para evitar interferencias
y daños en la defensa trasera. 4 puerta
El gancho de remolque trasero se
encuentra ubicado en el lado izquierdo,
debajo de la defensa trasera.
5 puerta
El gancho de remolque trasero se
encuentra ubicado en el lado izquierdo,
debajo de la defensa trasera.
Nota:
Desmonte cuidadosamente la
cubierta de remolque para evitar
interferencias y daños en la defensa trasera
con la cuerda de remolque.
100
Figo/Ka (CDU) , esMEX Remolque
procarmanuals.comE156610 E208230 E208227

REMOLQUE DEL VEHÍCULO
SOBRE LAS CUATRO RUEDAS
Todos los vehículos
AVISOS
Debe activar el encendido cuando su
vehículo esté siendo remolcado.
Si su vehículo tiene bloqueo del
volante de dirección, asegúrese de
que el encendido esté en la posición
de accesorios u ON cuando sea remolcado. La asistencia para los frenos y la
dirección no funcionará a menos que
el motor se encuentre en marcha.
Tendrá que presionar firmemente el pedal
del freno, dejar mayores distancias de
detención y maniobrar con una dirección
más dura. Demasiada tensión en el cable de
remolque ocasionará daños a su
vehículo o al vehículo que está
remolcando. No utilice una barra de remolque
rígida en el ojillo de remolque
delantero.
Cuando remolquen su vehículo,
ponga la palanca de velocidades en
neutral.
Ponga su vehículo en movimiento
lentamente y con suavidad, sin sacudir el
vehículo remolcado.
Vehículos con transmisión
automática
AVISOS
Si tuviera que superar una velocidad
de 20 km/h y recorrer una distancia
superior a 20 km, se debe remolcar
el vehículo con un camión de plataforma
plana. AVISOS
Se recomienda no remolcar un
vehículo que tenga las ruedas de
tracción en el suelo. No obstante, si
fuese necesario mover su vehículo de un
lugar peligroso, no lo remolque a más de
20 km/h
o a una distancia superior a
20 km. No remolque su vehículo hacia atrás.
En el caso de una falla mecánica de
la transmisión, las ruedas impulsoras
deberán separarse del suelo.
No remolque el vehículo si la
temperatura ambiente es inferior a
0°C
.
101
Figo/Ka (CDU) , esMEX Remolque
procarmanuals.com
